Estació de reballing Ir Rework Station Estació de reflow

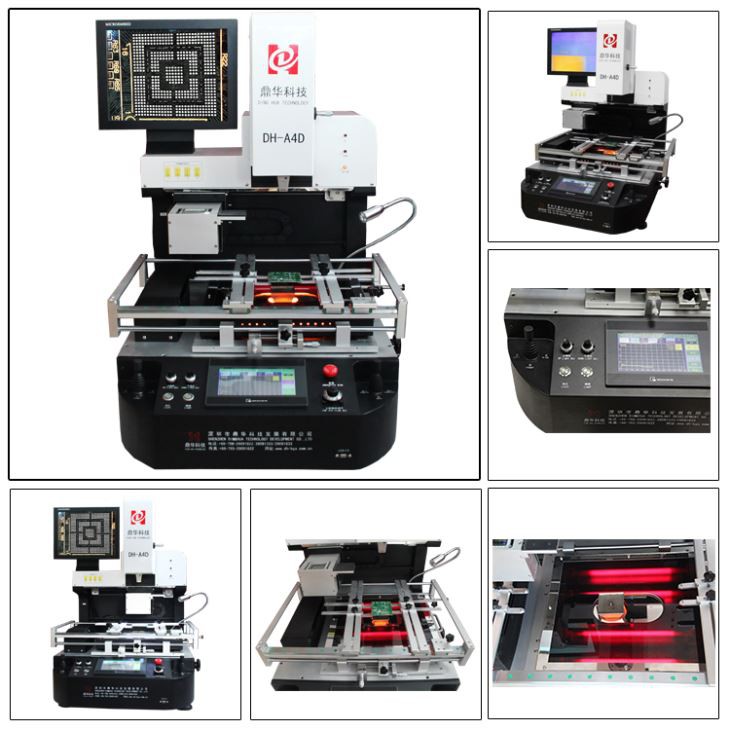

Final d'alta tecnologia DH-A4D amb estació de retreball BGA d'alineació òptica intel·ligent de muntatge de qualitat especial

Especificació



Potència total	6800W
Escalfador superior	1200W
Escalfador inferior	2n 1200W, 3r escalfador infrarojo IR alemany 4200W
Tensió	AC220V/110V ±10％ 50Hz/60Hz
Mode de funcionament	Funcionament amb doble joystick. Posicionament totalment automàtic, soldadura, refrigeració, integració.
Lent de càmera òptica CCD	Automàtic cap endavant / enrere, dreta / esquerra o manual mitjançant joysticks
Ampliació de la càmera	2.0 milions de píxels (zoom digital 10X-180X vegades)
Ajustament del banc de treball:	± 15 mm endavant/enrere, ± 15 mm dreta/esquerra
Posicionament BGA	Posició làser, posició ràpida i precisa de PCB i BGA
Velocitat màxima	Es pot ajustar ajustant el botó, evita que el petit BGA es mogui.
Posicionament de PCB	Posicionament intel·ligent, la PCB es pot ajustar en direcció X, Y amb "suport de 5 punts" + suport de PCB de ranura en V + accessoris universals.
Control de temperatura	Sensor K, bucle tancat, control PLC, controlador servo
Precisió de la ubicació:	±0,01 mm
Precisió de la temperatura	±1 grau
Il·luminació	Llum de treball LED de Taiwan, qualsevol angle ajustable
Emmagatzematge del perfil de temperatura	50.000 grups
Mida del PCB	Màxim 500×420 mm Mínim 22×22 mm
Xip BGA	1x1 - 80x80 mm
Espaiat mínim entre xips	0,1 mm
Sensor de temperament extern	4 unitats

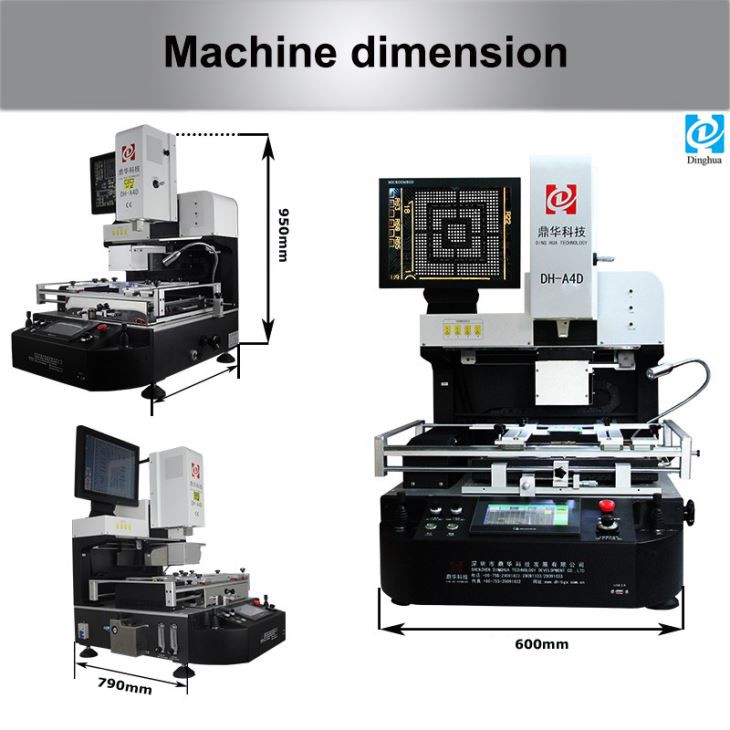

Dimensió	790x60x950mm
Pes net	95 KG

Aplicació

1. Gamma completa d'aplicacions de reelaboració en centres de servei a mitja i gran escala, reparació d'enginys de sistemes mòbils i de ràdio,

2. telèfons mòbils, PDA, portàtils, portàtils, portàtils, equips mèdics portàtils, dispositius LAN, nodes de xarxa, militars

3. coequips de comunicació, etc.

2. Aplicable per reparar tot tipus de xips, com ara BGA, PGA, POP, BQFP, QFN, PLCC, TQFP,TSOP, etc. amb estany en plom i sense plom.

Serveis

1. A la venda anticipada, gratuït per a consultes demostratives i informatives, presencials o per vídeo.
2. Pot proporcionar vídeo de procés o formació abans de l'enviament, segons la vostra necessitat.
3. A la postvenda, amb un fort equip tècnic professional de suport.

4. Oferiu grans descomptes per volum de comandes massives o comandes repetides.

5.Garantia: 1 any gratuït i per rebre el cost de les peces durant els anys posteriors.

Com funciona l'estació automàtica de retreball BGA?

PMF

1. Què tal el paquet? És segur durant el lliurament?

Totes les màquines renovades de la pantalla LCD del telèfon mòbil s'embalen amb seguretat, amb cartró de fusta o caixa de cartró de fusta forta estàndard amb escuma a l'interior.

2. Quina és la forma de lliurament? Quants dies ens arribarà la màquina?

Enviarem la màquina per DHL, FedEx, UPS, etc (servei porta a porta), uns 5 dies per arribar.

O per aire al vostre aeroport (servei porta a aeroport), uns 3 dies per arribar.

O per mar fins al port marítim, requisit mínim de CBM: 1 CBM, uns 30 dies per arribar.

3. Ofereix la garantia? Què tal el servei postvenda?

1 any de garantia gratuïta per a peces de recanvi, suport tècnic de tota la vida.

Tenim un equip de postvenda professional, si hi ha cap pregunta, també es proporcionen vídeos d'assistent en el servei postvenda.

4. Aquesta màquina és fàcil d'utilitzar? si no tinc experiència, també puc operar-lo bé?

Ens proporcioneu el manual d'usuari i els vídeos operatius per donar-nos suport?

Sí, les nostres màquines estan dissenyades per utilitzar-les fàcilment, normalment us trigaran 2-3 hores a aprendre a operar, si sou tècnic,serà molt més ràpid d'aprendre. Proporcionarem el manual d'usuari en anglès de forma gratuïta i el vídeo de funcionament està disponible.

5, Si venim a la vostra fàbrica, oferireu formació gratuïta?

Sí, benvingut a visitar la nostra fàbrica, organitzarem la formació gratuïta per a vostè.

6. Quina és la forma de pagament?

Acceptem les condicions de pagament: transferència bancària, Western Union, Money Gram, Paypal, etc.

Hi ha quatre tipus bàsics de BGA: PBGA, CBGA, CCGA i TBGA, i la part inferior del paquet és generalment

connectat auna matriu de boles de soldadura com a sortida d'E/S. L'espaiat típic de les matrius de boles de soldadura en aquests paquets és

1.0mm, 1,27 mm, 1,5 mm.

Els components comuns de plom-estany de les boles de soldadura són principalment 63Sn/37Pb i 90Pb/10Sn. Els estàndards varien d'una empresa a una altraempresa. Des de la perspectiva de la tecnologia de muntatge BGA, BGA té característiques més superiors que els dispositius QFP, quees reflecteix principalment en el fet que els dispositius BGA tenen requisits menys estrictes per a la precisió de muntatge. El desplaçament del coixinet és comfins al 50%, i la posició del dispositiu es pot corregir automàticament a causa de la tensió superficial de la soldadura. Aquesta situacióEls experiments han demostrat que l'ió és força evident. En segon lloc, BGA ja no té el problema de la deformació del pin similar alQFP i altres dispositius, i BGA també té una millor coplanaritat que QFP i altres dispositius, i el seu espai de sortida és molt més granque el de QFP, que pot reduir significativament la soldadura. Els defectes d'impressió de pasta condueixen al problema de "pont" de les juntes de soldadura;

a més, BGA té bones característiques elèctriques i tèrmiques, així com una alta densitat d'interconnexió. El principal desavantatgede BGA és que és difícil detectar i reparar les juntes de soldadura, i els requisits de fiabilitat per a les juntes de soldadura són relativament estrictes,que limita l'aplicació de dispositius BGA en molts camps.
