Kits d'eines d'eliminació de BGA d'alineació òptica
1. Interfície de pantalla tàctil HD 2. Escalfador superior i broquet Disseny 2 en 1 3. Control de bucle tancat del sensor 4. Sistema d'indicacions sonores
Descripció
Kits d'eines d'eliminació de BGA d'alineació òptica DH-A2E
Demostració de treball:
Un kit d'eines d'eliminació de BGA d'alineació òptica és un conjunt especialitzat d'eines que s'utilitza a la indústria electrònica per a l'eliminació i la reinstal·lació precisa de components Ball Grid Array (BGA) en plaques de circuits impresos (PCB). Aquestes eines són especialment importants per garantir que els components BGA, que tenen boles de soldadura a la part inferior, s'alineen amb precisió amb els coixinets corresponents de la PCB tant durant l'eliminació com la nova connexió.
Dessoldar BGA Ball i llauna
Especificacions:
| 1 | Potència total | 5200w |
| 2 | 3 calefactors independents | Aire calent superior 1200w, aire calent inferior 1200w, preescalfament infrarojo inferior 2700w |
| 3 | Tensió | AC220V±10% 50/60Hz |
| 4 | Parts elèctriques | Pantalla tàctil de 7 polzades + mòdul de control de temperatura intel·ligent d'alta precisió + controlador de motor pas a pas + PLC + pantalla LCD + sistema CCD òptic d'alta resolució + posicionament làser |
| 5 | Control de temperatura | K-Sensor de bucle tancat + compensació de temperatura automàtica PID + mòdul de temperatura, precisió de la temperatura dins de ± 2 graus. |
| 6 | Posicionament de PCB | Ranura en V + fixació universal + prestatge de PCB mòbil |
| 7 | Mida de PCB aplicable | Màxim 370x410mm Mínim 22x22mm |
| 8 | Mida BGA aplicable | 2x2mm~80x80mm |
| 9 | Dimensions | 600x700x850mm (L*W*H) |
| 10 | Pes net | 70 Kg |
Aplicacions:
Característica:

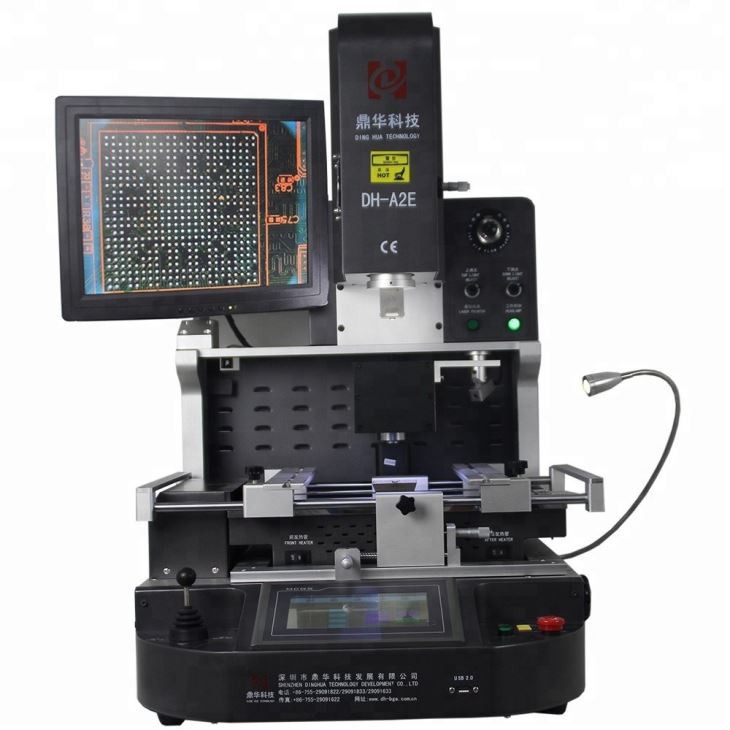

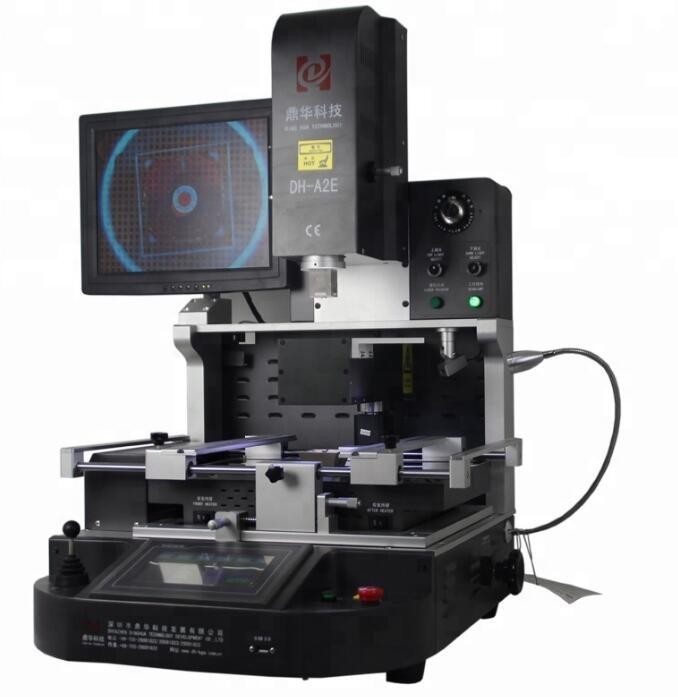

Kits d'eines d'eliminació de BGA d'alineació òptica DH-A2E
ElDH-A2Eés una estació de retreball BGA d'infrarojos que es pot utilitzar àmpliament en reparacions electròniques, com ara telèfons mòbils, ordinadors de sobretaula, interruptors, PS3, Wii, Xbox 360 i altres àrees de reelaboració de SMD. Utilitza tecnologia infraroja avançada per proporcionar una distribució uniforme de la calor i protegir els ulls. L'estació utilitza elements de calefacció IR amb una capacitat total de 2700W.
Llista d'embalatge:
Materials: caixa de fusta resistent + barres de fusta + cotons perlats a prova amb pel·lícula
1 bolígraf de pinzell
1 manual d'instruccions
1 CD de vídeo
3 broquets superiors
2 broquets inferiors
6 accessoris universals
6 cargols fixats
Cargol de suport de 4 unitats
Mida de la ventosa: Diàmetres en 2,4,8,10,11mm
Llave hexagonal interior: M2/3/4
Mida: 81*76*85CM
Pes brut: 115 kg
