Màquina de comptador de components SMD
La màquina comptadora de components SMD és una màquina de recompte de raigs X amb impressora per comptar automàticament aquests components, inclosos, LED, QFN, resistència i altres xips en una safata, les mides de la qual són de 0201 0402 0603 0805 1206 1210 1812 2010 2512, desenes de milers de components comptats en 7 segons inclosos impressió d'etiquetes.
Descripció
Descripció dels productes

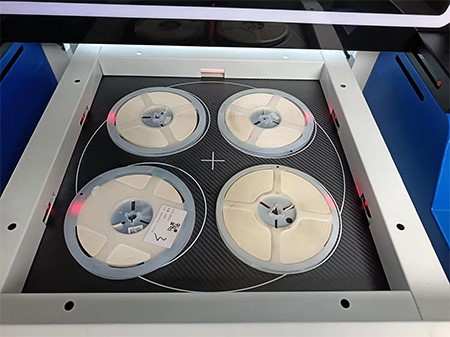

En primer lloc, col·locar el material en una posició on pugui estar exposat als raigs X a la màquina. Quan els raigs X travessen el material
(és a dir, aquells encenalls, components smd), la densitat i el gruix del material afectaran l'absorció dels raigs X, i això
la diferència es converteix en un senyal elèctric. A continuació, aquests senyals elèctrics es converteixen en senyals digitals i es transmeten a un sistema informàtic per al seu processament.
El sistema informàtic calcula la quantitat de materials en funció d'aquests senyals, si la màquina està en línia, controlarà el dispositiu de transport de material i el dispositiu d'embalatge per transportar els materials a la ubicació designada i empaquetar-los; si la màquina està fora de línia,
només imprimirà etiquetes automàticament, cal agafar bobines/safates del calaix de la màquina SMD per enganxar etiquetes.
Aleshores, aquests materials es poden reconèixer escanejant els seus codis de barres, QR o llegint directament el seu número a les etiquetes, cosa que fa que la gestió, la producció o l'inventari sigui molt més còmode i senzill.
Paràmetre de productes
| Font d'alimentació | 100~230V 50/60Hz 17~7A |
| Potència nominal | 1,7 kW |
| Comptant el temps | 7 segons per 4 rodets inspeccionant junts |
| Bobina màxima | 17 polzades o 43 cm |
| Bobina mínima | 3 polzades o 7,6 cm |
| Precisió | 99.98% |
| Components | inclòs 01005 0201 0402 0603 0805 1005 1206 1210 1812 2010 2512 |
| Etiqueta | 6 * 4 (L * A) cm. número, codi de barres o QR |
| Dimensió |
1500 × 900 × 1950 mm
|
| Pes net | 505 kg |
Productes comparats
-
-
Precisió: l'error humà s'elimina comptant peces amb una màquina de recompte de components en lloc d'un comptador petit. La imatge de raigs X permet un recompte precís de cada component.
-
-
Gestió de l'inventari: saber exactament quants components hi ha a cada bobina permet una millor gestió de l'inventari. Els nivells d'inventari es poden seguir amb precisió
-
-
Alta eficiència: la màquina de recompte de components, que compta ràpidament desenes de milers de peces en segons, molt més ràpid que utilitzar un comptador petit, millora el flux de treball i la productivitat.
-
-
Productivitat millorada: amb una major velocitat, precisió i eficiència, la màquina comptadora de components SMD millora significativament la productivitat de les instal·lacions que manipulen grans quantitats de components electrònics.
Principi dels productes
- El principi bàsic de la màquina de recompte de raigs X és utilitzar el poder de penetració dels raigs X. Quan els raigs X travessen un objecte de prova, els materials amb diferents densitats i composicions absorbeixen els raigs X en diferents graus. Aquesta diferència d'absorció es converteix en una imatge i la intel·ligència artificial de la màquina calcula la quantitat de materials.
Seguretat dels productes
El fet que s'hagin detectat màquines comptadores de bobines SMD va donar lloc a 0,18 µSv/h, a 1 cm de la superfície, que compleix tots els estàndards internacionals.
de fet, l'estàndard internacional ha de ser inferior a 0,5µSv/h.
Vídeo de productes
Vídeo de la màquina de corte de components SMD:
