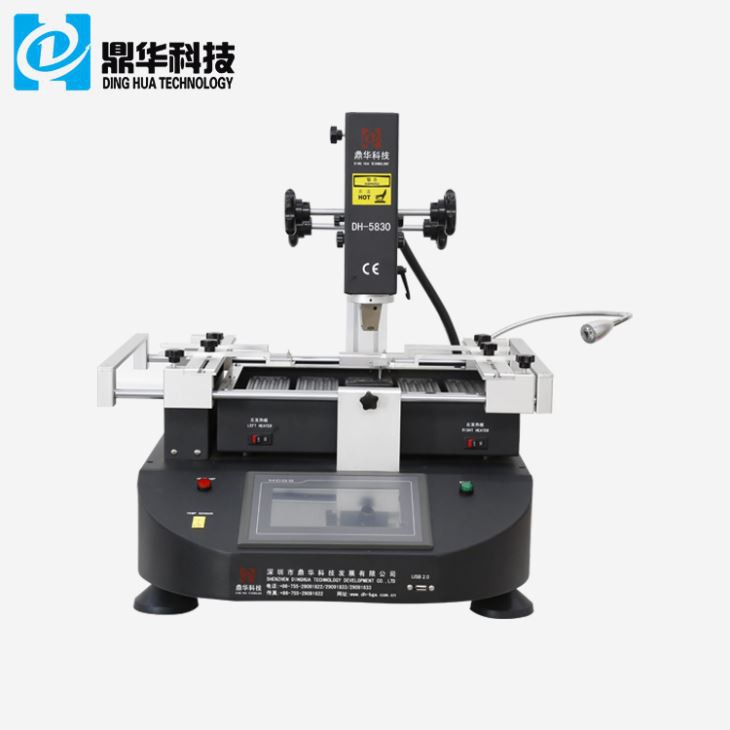

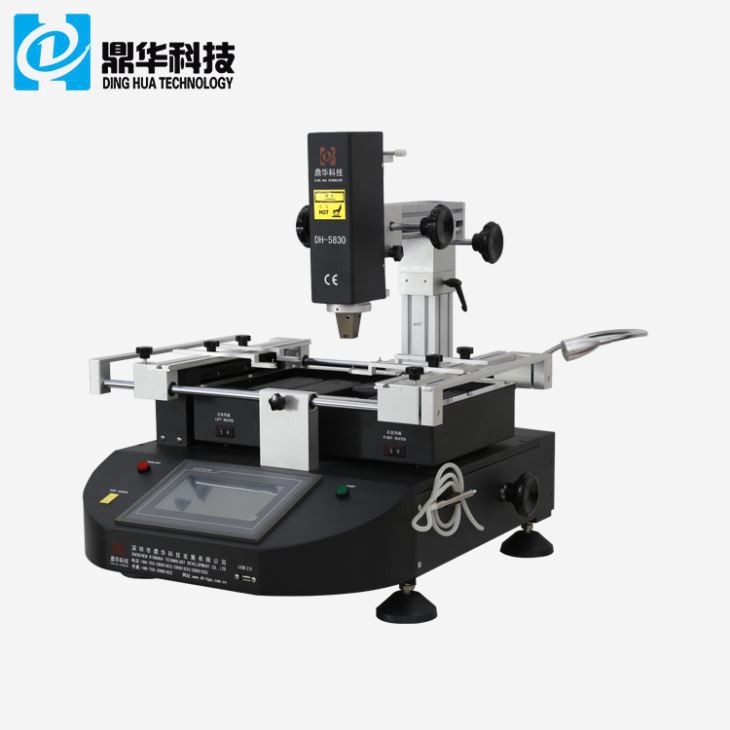

Estació de retreball BGA DH-5830
Descripció
Què és l'estació de retreball BGA DH-5830?
L'estació de retreball BGA de pantalla tàctil DH-5830 és un sistema de retreball professional dissenyat per a l'eliminació, reballing, substitució i soldadura de BGA, QFN, CSP i altres components de muntatge superficial.
Amb la tecnologia d'aire calent i calefacció per infrarojos, un control precís de la temperatura i una interfície de pantalla tàctil, la màquina ajuda els enginyers de reparació a aconseguir resultats de reelaboració estables i repetibles alhora que minimitza el dany de la PCB.
Especificació
| 1 | Poder | 4800W |
| 2 | Escalfador superior | Aire calent 800w |
| 3 | Escalfador de fons | Aire calent 1200W, infrarojos 2700w |
| 4 | Font d'alimentació | AC220V±10%, 50/60HZ |
| 5 | Dimensió | L560*W650*H580mm |
| 6 | Posicionament | V-suport de PCB de ranura i amb fixació universal externa |
| 7 | Control de temperatura | Termopar tipus K, bucle dosificat control, calefacció independent |
| 8 |
Temperatura precisió |
±2 graus |
| 9 | Mida del PCB | Màxim 420 * 400 mm, mínim 22 * 22 mm |
| 10 | Afinació-del banc de treball | ±15 mm cap endavant/enrere, ±15 mm dreta/esquerra |
| 11 | Xip BGA | 2 * 2-80 * 80 mm |
| 12 | Espaiat mínim entre xips 0,15 mm | 0,15 mm |
| 13 | Sensor de temperatura | 1 (opcional) |
| 14 | Pes net | 31 KG |
Característiques i aplicacions principals de l'estació de retreball BGA DH-5830
1, ajust d'alta-precisió:
Equipat amb un mecanisme lliscant, que permet ajustar i posicionar ràpidament els tres eixos (X, Y i Z). Això garanteix una excel·lent precisió de posicionament i maniobrabilitat.

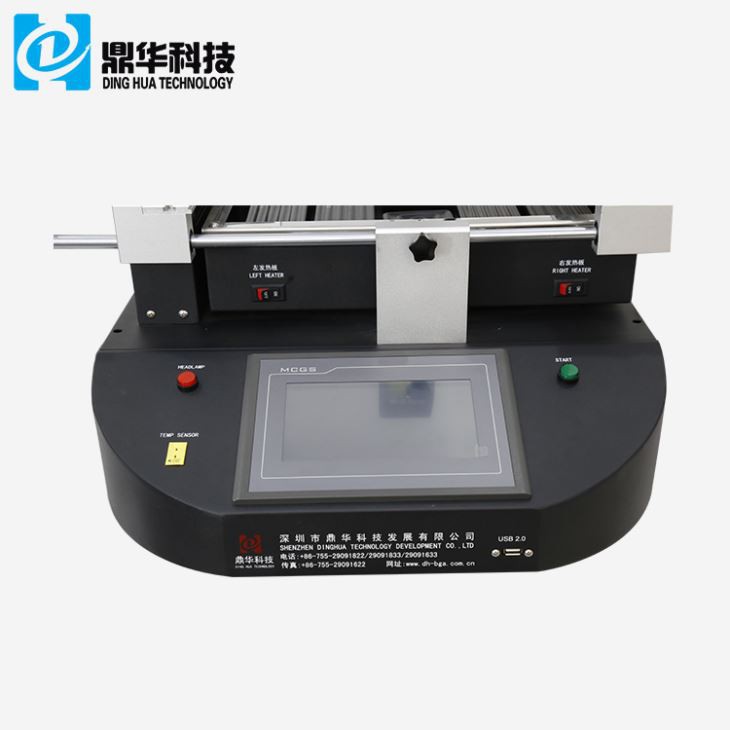

2, funcionament de la pantalla tàctil
Compta amb una interfície de panell tàctil i un sistema de control PLC per garantir un funcionament estable i fiable. Admet l'emmagatzematge de diversos perfils de temperatura i inclou funcions de protecció i modificació de contrasenyes durant l'inici. Els perfils de temperatura es mostren directament a la pantalla tàctil.

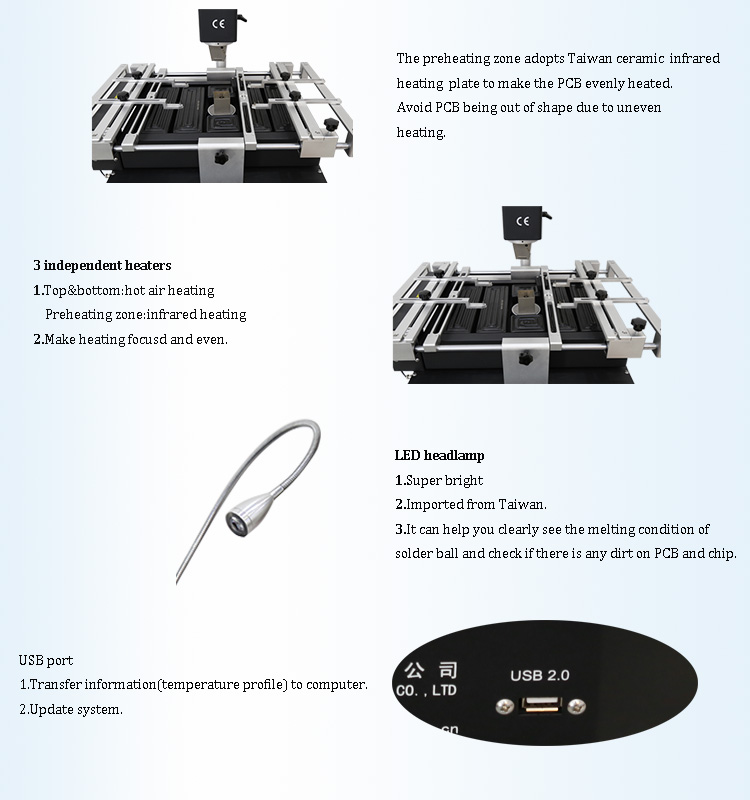

3, Zones de calefacció independent:
Inclou tres zones de temperatura controlades de manera independent:
- Calefacció d'aire calent per a les zones superior i inferior.
- Calefacció IR per a la zona inferior.
- La temperatura es controla amb precisió amb una precisió de ±2ºC. La zona de calefacció superior es pot moure lliurement segons sigui necessari, mentre que la segona zona es pot ajustar verticalment. Els escalfadors superior i inferior permeten un control de temperatura de diversos-segments simultàniament. La potència de sortida de la zona de calefacció IR es pot ajustar en funció dels requisits operatius.
Aplicacions de DH-5830 BGA Rework Station
Reparació de placa base portàtil
Adequat per reparar i substituir xips BGA en plaques base de portàtils.
Reparació de targetes gràfiques
Admet la reelaboració i la substitució de la GPU per a targetes gràfiques d'escriptori i industrials.
Reparació de la consola de jocs
S'utilitza per a Xbox, PlayStation i altres aplicacions de reparació de placa base de consoles de jocs.
Taulers de control industrial
Ideal per reparar sistemes de control d'automatització industrial i plaques electròniques encastades.
Reparació d'electrònica d'automoció
Admet ECU, mòduls de control d'automòbils i manteniment avançat del sistema electrònic.
Manteniment d'equips de comunicació
Aplicable per a la reparació de plaques de comunicació, equips de xarxa i dispositius de telecomunicacions.

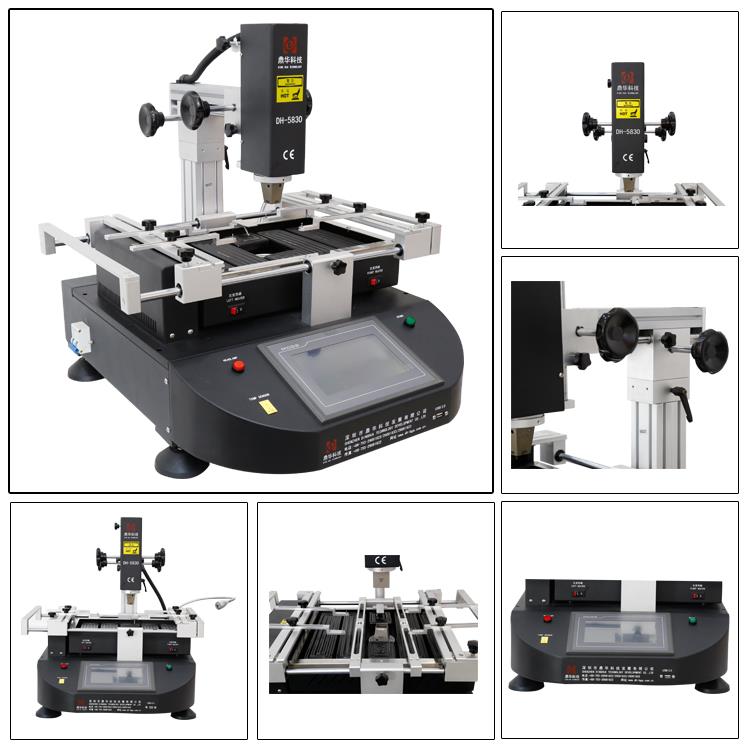

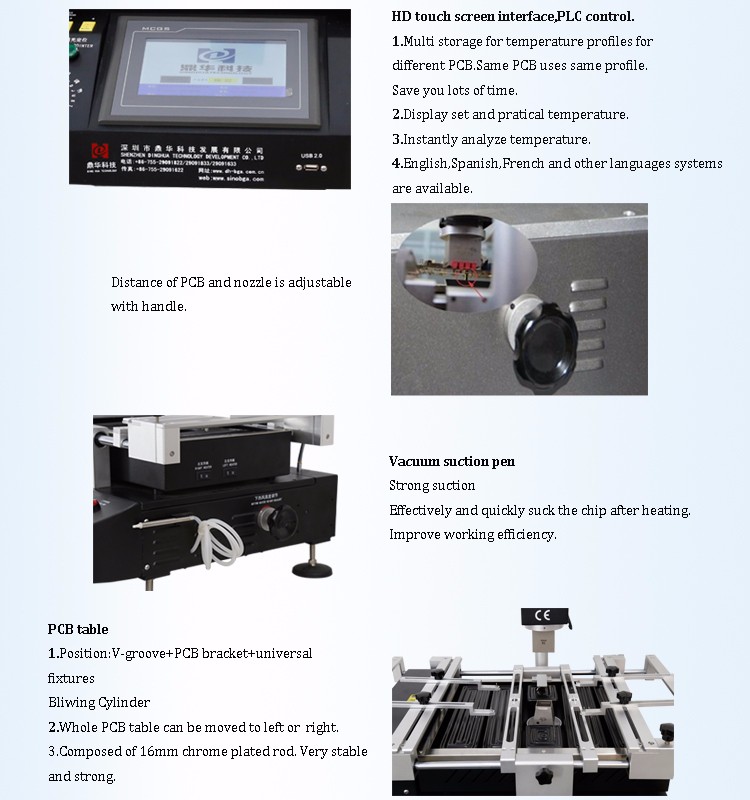

Detalls de l'estació de retreball DH-5830 BGA
Defectes comuns de BGA que es poden reparar
La DH-5830 BGA Rework Station es pot utilitzar per reparar:
- Esquerdes de la junta de soldadura BGA
- Juntes de soldadura en fred
- Falla de la GPU
- Substitució de xip
- Reball de BGA
- Substitució de components QFN
- Reparació de paquets CSP
- Defectes de soldadura de PCB

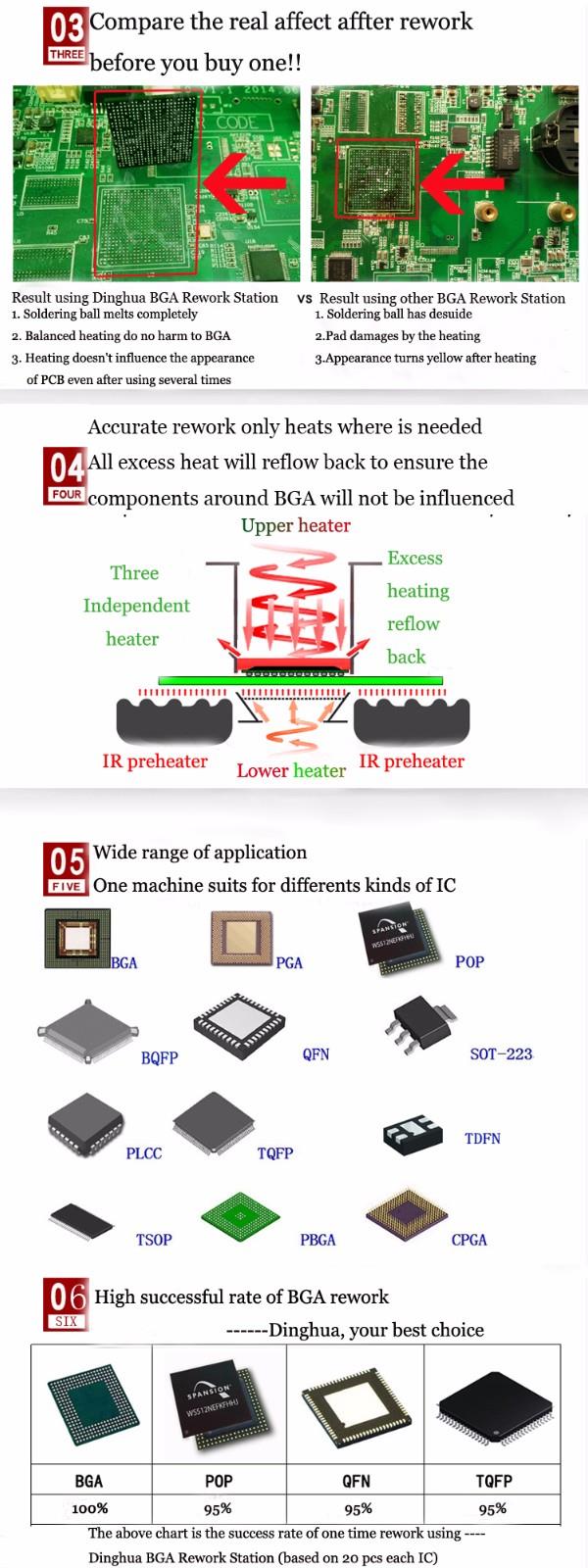

Per què hauríeu de triar l'estació de retreball DH-5830 BGA?
Raons per utilitzar la tecnologia SMT:
Perseguir la miniaturització de productes electrònics, l'element de tap de perforació utilitzat anteriorment no s'ha pogut reduir de mida
Producte electrònic més complet, i els circuits integrats (IC) ja no són utilitzats per l'element perforant, especialment a gran -escala A
IC altament integrat, vam haver d'utilitzarsuperfície-muntarcomponents
Els productes a granel, l'automatització de la producció i la fàbrica requereixen un alt rendiment a baix cost, produint productes d'alta-qualitat per satisfer les necessitats dels clients
demanda i millorar la competitivitat del mercat
Aplicació i desenvolupament múltiple de components electrònics, desenvolupament de circuits integrats (CI) i materials semiconductors
La revolució de la tecnologia electrònica és imprescindible, perseguint la tendència internacional
Detalls d'embalatge i lliurament de DH-5830 BGA REWORK STATION
Detalls de lliurament de DH-5830 BGA REWORK STATION
|
Enviament: |
|
1. L'enviament es farà dins dels 5 dies laborables després de rebre el pagament. |
|
2.Enviament de lliurament ràpid per DHL, FedEX, TNT, UPS i altres maneres, com ara per mar o per aire. |
