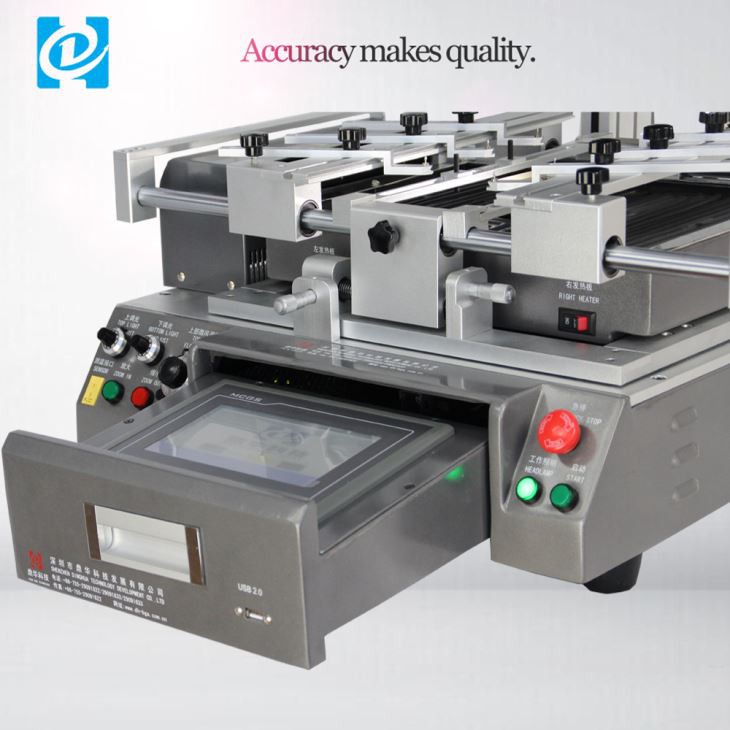

Estació de retreball BGA òptica manual
Estació de retreball òptica bga
1. Sistema de càmera CCD
2.alineació òptica
3.Control PID
4.posicionament làser
5. Pantalla tàctil HD d'estil de calaix portàtil
Descripció
Estació òptica de retreball BGA per a la reparació de la placa base
Paràmetre del producte | |
Nom del producte | Màquina de soldar i desoldar |
Potència total | 5300W |
calefacció superior | 1200w |
calefacció inferior | Escalfament d'aire calent inferior 1200W, preescalfament IR 2700W |
Poder | 220V 50HZ/60HZ |
Posicionament | Les plaques de PCB de ranura en V es poden ajustar a l'eix X i Y i equipar-s'hi fixació universal |
Control de temperatura | Tipus K, bucle tancat |
Mida del PCB | Màxim 400x380mm, Mínim 22x22mm |
Mida del xip | 2x2-50x50 mm |
Espaiat mínim entre xips | 0,15 mm |
Sensor de temperatura extern | 1 (opcional) |
N.W. | uns 60 kg |
Plaques base adequades | telèfon mòbil, portàtil, escriptori, consola de jocs, XBOX360, PS3 |
2. Les principals característiques i avantatges de l'estació de retreball BGA DH-G600
Característiques principals de l'estació de retreball BGA DH-G600:
1, les zones de temperatura superior i inferior es poden configurar en 8 controls de temperatura, es poden ampliar en 16 segments,
pot emmagatzemar 100,000 corbes de temperatura de grup, en qualsevol moment segons la numeració, l'emmagatzematge i la trucada BGA diferents!
L'anàlisi, la configuració i la correcció de corbes també es poden realitzar a la pantalla tàctil
2. Es poden utilitzar ventiladors de flux creuat d'alta potència per refredar ràpidament la placa PCB per evitar la deformació de la placa PCB.
Al mateix temps, es pot utilitzar una bomba de buit integrada i un bolígraf de succió de buit extern per facilitar-ho de manera ràpida i senzilla.
funcionament. Agafeu el xip BGA;
3. configureu la funció d'"avís primerenc" del control de veu en el desmuntatge, 5-10 segons abans de la finalització del
advertència de veu de soldadura per avisar l'operador perquè faci els preparatius pertinents. Després de deixar d'escalfar l'aire calent i
cap avall, el sistema de refrigeració s'inicia i el refredament s'atura automàticament quan la temperatura baixa a la temperatura ambient
(per sota dels 45 graus). Assegureu-vos que la màquina no envellirà després de l'escalfament!
4. Certificació CE, amb interruptor de parada d'emergència i apagat automàtic d'accidents d'emergència
5. Amb una interfície USB, es pot desar fàcilment a la corba actual del disc RET i també es pot connectar al ratolí per controlar
la pantalla tàctil
3. Imatges detallades de G600 BGA REWORK STATION

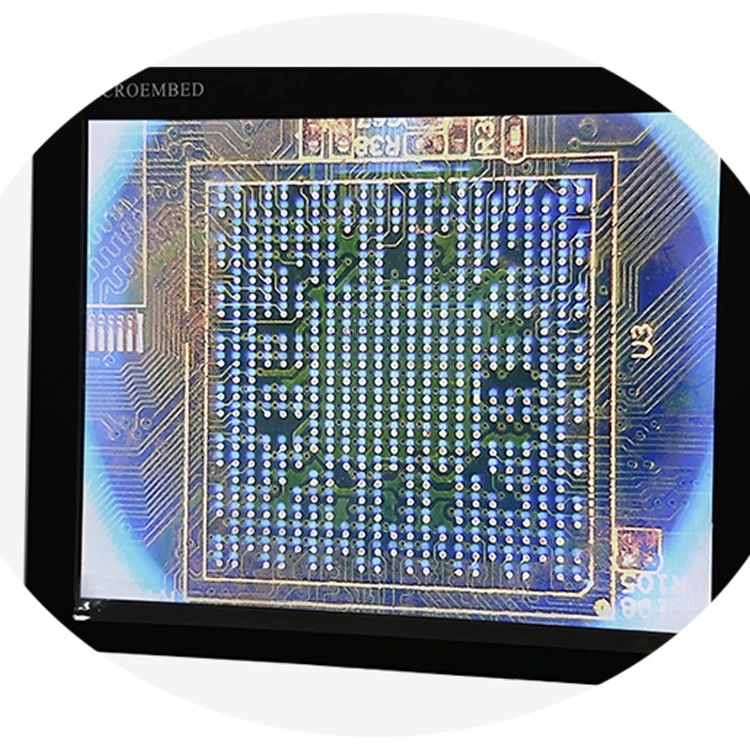

Sistema d'alineació de lents CCD òptic HD
La càmera s'importa de Panasonic, Japó per garantir la precisió de substitució de ±0,01 mm
Pantalla de monitor HD per solapament per assegurar-se que el xip es col·locarà en la seva posició correcta.
Posicionament de PCB
Les plaques de PCB de ranura en V es poden ajustar en els eixos X i Y i estar equipades amb un accessori universal
5. Per què triar l'estació de retreball BGA DH-G600?
Els sistemes de reelaboració avançats de Dinghua basats en la tecnologia IR i d'aire calent tenen com a objectiu la reelaboració professional de l'electrònica
components i mòduls, fent possible que tot el cicle de reparació es pugui implementar a la mateixa màquina.
Els nostres sistemes de reelaboració admeten tota la gamma de components SMD compatibles, des d'IC molt petits fins a massius
BGA: qualsevol repte es pot abordar amb la màxima precisió i control dels paràmetres del procés.
6. Embalatge i lliurament i serveis de G600 BGA REWORK STATION
Autopista: DHL, TNT i FedEx, etc.
I el transport aeri, el transport marítim i el transport ferroviari, etc.
7. PMF de la G600 BGA REWORK STATION
P: Què tal el paquet? És segur durant el lliurament?
R: Totes les màquines de retreball BGA estan ben embalades en cartrons de fusta resistents estàndard amb escuma a l'interior.
P: Com operar les nostres màquines?
R: Oferirem manual d'usuari i vídeos d'operacions al nostre client en conseqüència, si el client ve a la nostra empresa,
podríem mostrar-ho pas a pas, un usuari nou triga unes 2-3 hores a dominar aquestes habilitats.
P: Com faig el pagament? Quin camí és millor?
R: S'accepten transferències bancàries, Western Union, Money gram, Paypal, etc., però les transferències bancàries i es paguen a Alibaba
Es prefereix la garantia comercial.
8. Serveis
els nostres serveis
a. La vostra consulta relacionada amb els nostres productes o preus es respondrà en un termini de 24 hores.
b. Estigueu ben format i experimentat per respondre totes les vostres consultes en anglès fluid
c. OEM i ODM, qualsevol sol·licitud us podem ajudar a dissenyar i posar en producte.
d. S'ofereixen distribuïdors pel vostre disseny únic i alguns dels nostres models actuals
e. Protecció de la teva àrea de vendes, idees de disseny i tota la teva informació privada.
Sempre responem a les teves preguntes: 24 hores al dia, 7 dies a la setmana.
