Estació de retreball BGA automàtica DH-A2E
Càmera CCD òptica estació automàtica de retreball BGA
Soldadura automàtica, desoldadura i muntatge, xip de recollida automàtica quan es completa la desoldació.
Sistema d'alimentació automàtica de xip habilitat.
Sistema d'alineació òptica HD CCD per muntar amb precisió BGA i components. Lent CCD plegable i estirament automàtic.
Posicionament làser per a un xip BGA de posicionament ràpid i placa base.
Descripció
Càmera CCD òptica estació automàtica de retreball BGA
Resum de característiques
☛ Soldadura, desoldadura i muntatge automàtics, recollida automàtica del xip quan s'hagi completat la desoldació.
☛Sistema d'alimentació automàtica de xip habilitat.
☛ Sistema d'alineació òptica HD CCD per muntar amb precisió BGA i components. Plegat i estirament automàtic de la lent CCD.
☛ PLC MITSUBISHI independent a l'interior per controlar els moviments, un moviment més estable i precís.
☛ Posicionament làser per a un xip BGA de posicionament ràpid i placa base.
☛ Precisió de muntatge BGA dins de 0,01 mm, percentatge d'èxit de reparació del 99,9 per cent .
☛ Equipat amb un botó d'ajust del flux d'aire superior, per satisfer les demandes de petites xips.
☛ Funcions de seguretat superiors, amb protecció d'emergència.
☛ Funcionament fàcil d'utilitzar, sistema ergonòmic multifuncional.

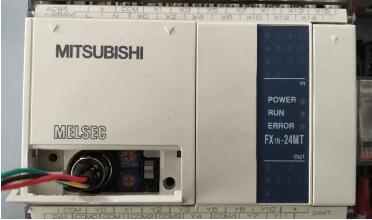

Control independent del PLC MITSUBISHI original del Japó
Escalfador superior / capçal de muntatge / moviment de la lent CCD més estable i precís.

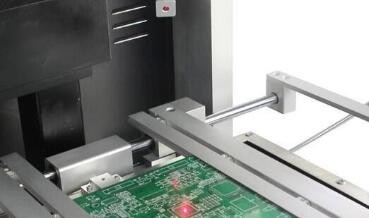

Posició làser
Posició d'assistència làserPosicionament ràpid per fer treballs repetits en plaques PCB del mateix tipus,
t'estalvia molt de temps preciós.
| Especificacions | ||
| 1 | Potència total | 5300w |
| 2 | 3 calefactors independents | Aire calent superior 1200w, aire calent inferior 1200w, preescalfament infrarojo inferior 2700w |
| 3 | Voltatge | AC220V±10％ 50/60Hz |
| 4 | Parts elèctriques | Pantalla tàctil de 7 polzades més mòdul de control de temperatura intel·ligent d'alta precisió plus controlador de motor pas a pas més PLC més pantalla LCD més sistema òptic CCD d'alta resolució més posicionament làser |
| 5 | Control de temperatura | K-Sensor de bucle tancat més compensació de temperatura automàtica PID més mòdul de temperatura, precisió de la temperatura dins de ± 2 graus. |
| 6 | Posicionament de PCB | V-groove més fixació universal més prestatge de PCB mòbil |
| 7 | Mida de PCB aplicable | Màxim 370x410mm Mínim 22x22mm |
| 8 | Mida BGA aplicable | 2x2mm~80x80mm |
| 9 | Dimensions | 600x700x850mm (L*W*H) |
| 10 | Pes net | 70 Kg |
Embalatge i lliurament
