Estació de retreball BGA per ordinador òptic

                                                                                                     Estació de retreball BGA d'ordinador òptic

1. Vista prèvia ràpida:

Subministrem màquines de retreball DH-G600 BGA per a la reparació d'ordinadors amb la millor oferta. Tots els nostres productes tenen la certificació CE

una fàbrica original, el preu és molt més competitiu i la millor relació qualitat-preu. Els enginyers professionals i l'equip de vendes ofereixen

el suport per a tu. Esperem convertir-nos en el vostre soci de llarg equip a la Xina.

2. Paràmetre de l'estació de retreball DH-G600 BGA

Paràmetre del producte Nom del producte màquina de soldar i desoldar Potència total 5300W calefacció superior 1200w calefacció inferior Escalfament d'aire calent inferior 1200W, preescalfament IR 2700W Poder 220V 50HZ/60HZ Posicionament Les plaques de PCB de ranura en V es poden ajustar en els eixos X, Y i equipar-se amb un accessori universal Control de temperatura Tipus K, bucle tancat Mida del PCB Màxim 400x380 mm, mínim 22x22 mm Mida del xip 2x2-50x50 mm Espaiat mínim entre xips 0,15 mm Sensor de temperatura extern 1 (opcional) N.W. uns 60 kg Apte plaques base telèfon mòbil, portàtil, escriptori, consola de jocs, XBOX360, PS3

3. Les principals característiques i usos generals de l'estació de retreball BGA DH-G600

Característiques principals

♦ Tres escalfadors independents poden configurar 8 segments de calefacció, refrigeració i temperatura constant, el perfil de temperatura desat

és il·limitat. L'àrea de preescalfament IR es pot triar segons la mida del PCB.

♦ Control de tancament del sensor K, controla el procés de calefacció amb precisió.

♦ El potent ventilador de flux creuat ajuda a refredar la placa PCB ràpidament i evita que es deformi.

♦ Suport de PCB de ranura en V per a un posicionament ràpid, còmode i precís que s'adapta a tot tipus de plaques PCB.

Ús de DH-G600 BGA REWORK STATION

Ús de l'aplicació per a estacions de retreball BGA

Les estacions de retreball BGA tenen diverses aplicacions diferents en el món de la reparació i alteració de PCB. Aquí hi ha alguns dels

aplicacions més habituals.

Actualitzacions: les actualitzacions són un dels motius més habituals de reelaboració. És possible que els tècnics hagin de canviar peces o afegir-hi millores.

peces transformades a un PCB.

Peces defectuoses: els PCB poden tenir diverses peces defectuoses que poden requerir una reelaboració. Per exemple, els coixinets es podrien danyar durant

Eliminació de BGA, qualsevol nombre de peces podria estar danyat per la calor o podria haver-hi massa buit de soldadura.

Muntatge defectuós: es poden produir una sèrie d'errors durant el procés de reelaboració. Per exemple, la PCB pot tenir un BGA incorrecte

orientació o un perfil tèrmic de reelaboració BGA poc desenvolupat. Si aquest és el cas, és probable que el PCB s'hagi de sotmetre a més

Retreball per solucionar el muntatge defectuós.

4. Imatges detallades de G600 BGA REWORK STATION

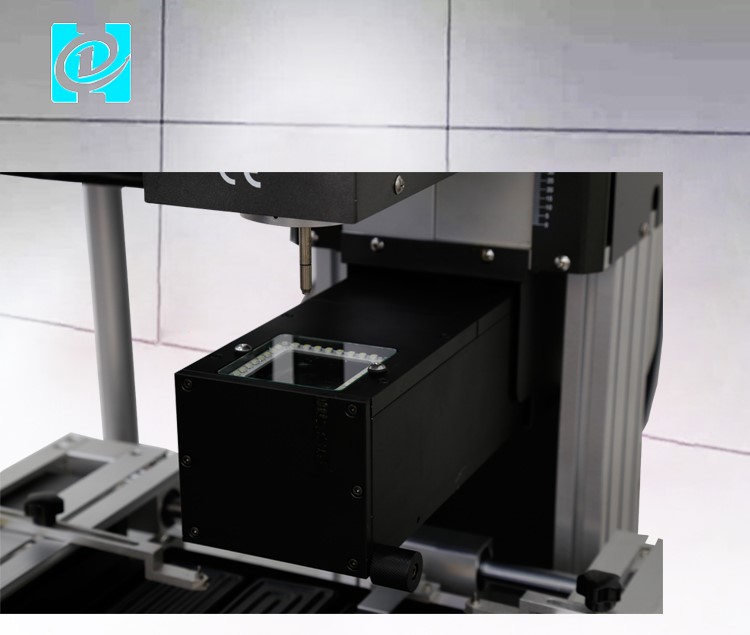

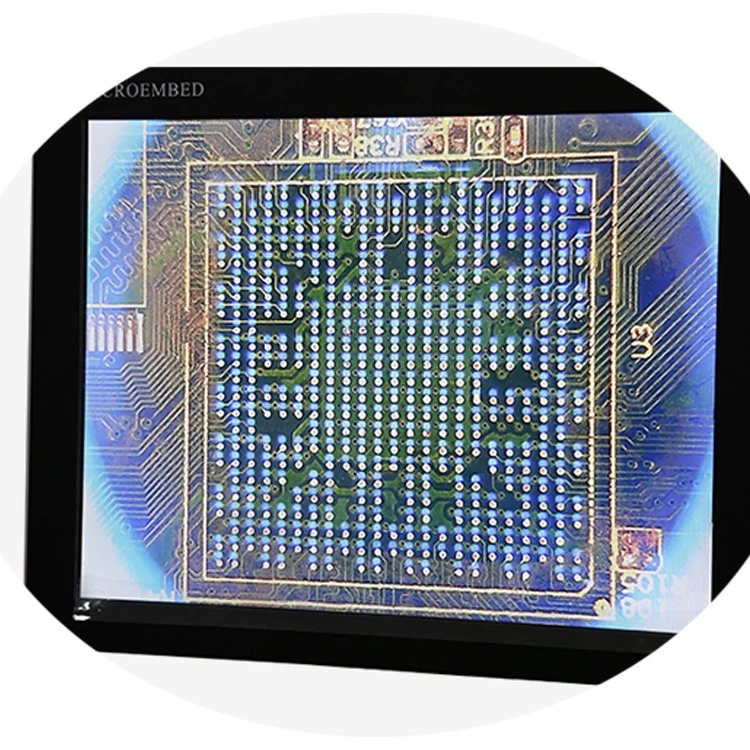

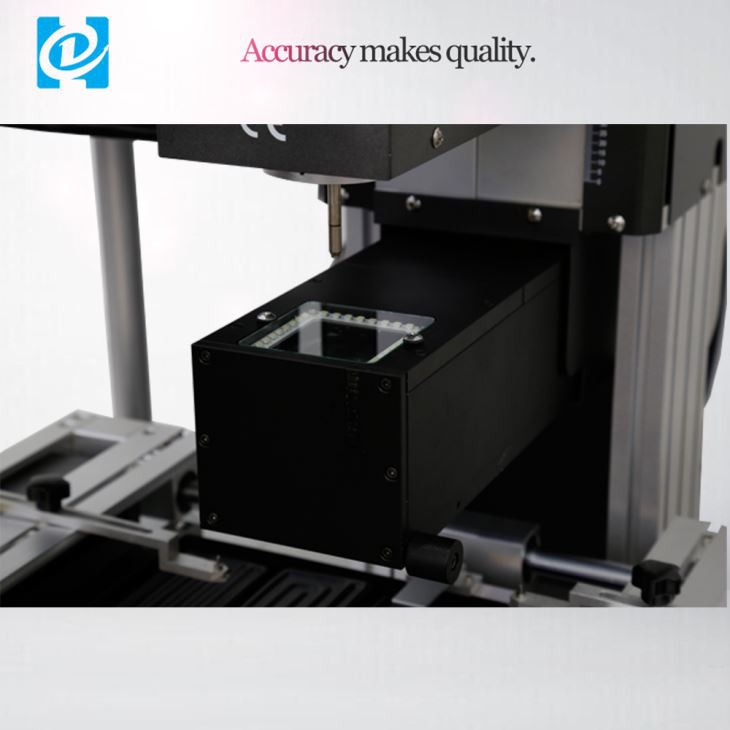

Sistema d'alineació de lents CCD òptic HD

La càmera s'importa de Panasonic, Japó per garantir la precisió de substitució de ±0,01 mm

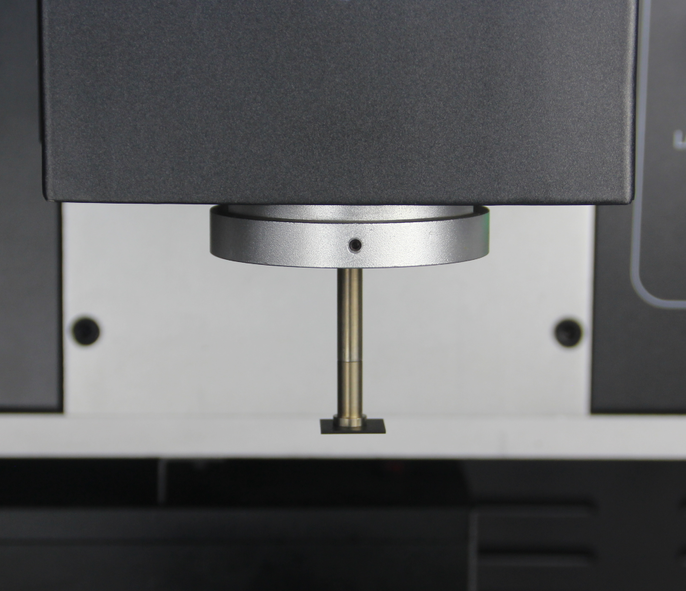

Capçal de muntatge amb dispositiu de prova de pressió integrat, per protegir la PCB de danys.

El buit incorporat al capçal de muntatge recull el xip BGA automàticament després de completar la desoldació

Amb l'ajust del flux d'aire superior, per evitar que el petit bga s'esgoti.

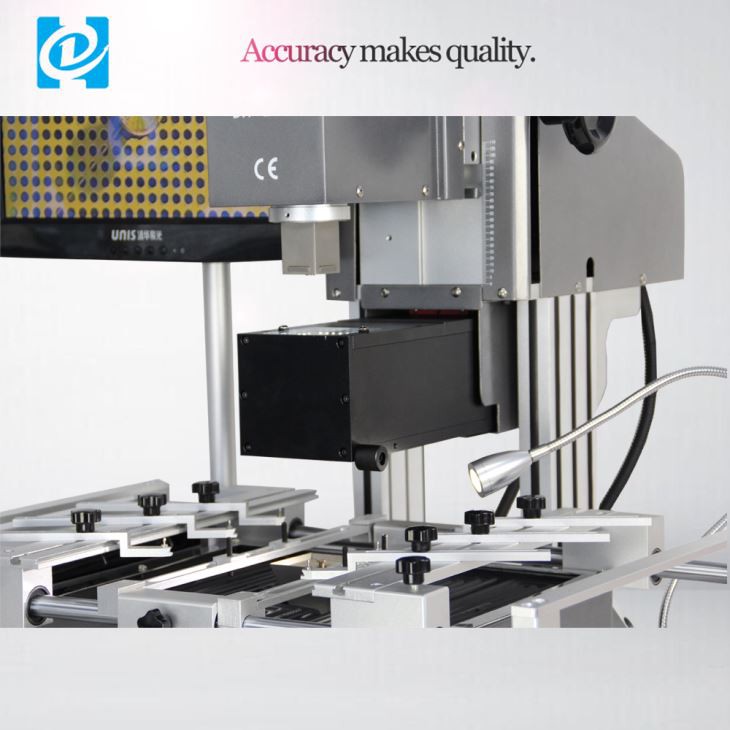

Posicionament de PCB

Les plaques de PCB de ranura en V es poden ajustar en els eixos X, Y i equipar-se amb un accessori universal

6. Embalatge i lliurament i serveis de G600 BGA REWORK STATION

Opcions de lliurament

◆ La mostra s'enviarà en un termini de 5 dies laborables després de rebre el pagament complet. 7-15 dies per a comandes massives. ◆ Enviament per DHL, FedEx, TNT, EMS i UPS express. També està disponible l'enviament per mar.

7. PMF de la G600 BGA REWORK STATION

P: Quants dies podem aconseguir les màquines? Quantes maneres de lliurament podem triar?

R: Podem enviar les màquines en un termini de 2-3 dies després del pagament complet, però l'hora específica es decideix per l'enviament exacte

manera que has triat.

3-7 dies per DHL, Fedex, UPS, etc. (servei porta a porta)

3-5 dies per aire al vostre aeroport (servei porta a aeroport)

25-35 dies per mar fins al port (servei de port a port)

P: Ofereix una garantia? Què tal el servei postvenda?

R: Tenim un equip professional de postvenda i oferim una garantia d'un any gratuïta per a peces de recanvi i suport tècnic de per vida.

Si teniu cap pregunta, poseu-vos en contacte amb nosaltres lliurement.

P: És fàcil operar la màquina de l'estació de retreball BGA? Ens proporciones un manual d'usuari per ajudar-nos?

R: Sí, proporcionarem el manual d'usuari en anglès. La màquina està humanitzada i dissenyada, així que no us preocupeu i és fàcil d'utilitzar.
