Estació de reelaboració de la màquina de reparació LED BGA
La màquina de reparació LED s’utilitza especialment per a tots els xips LED tan petits com 0201 paquets, aquelles fàbriques que tenen un requisit d’alta qualitat s’utilitzen el model, com, com, FoxConn, Samsung i Huawei, etc. Condicionador .
Descripció
Estació de reelaboració de la màquina de reparació LED BGA
Els paràmetres de la màquina de reparació LED
| Subministrament elèctric | 110 ~ 250V 50/60Hz |
| Plend potència/potència | 5200W/Opcional (EUA, EU, Indian i Àfrica, etc .) |
| Dispositiu LED | Disseny especial per recollir xips LED |
| Mida de xip LED min | 0201 |
| Zona de preescalfament IR | Escut de vidre a alta temperatura que impedeix que el LED caigui cap a dins |
| Sistema de control de la temperatura | Tipus K-bucle tancat |
| Motor | Serviu i plc |
| Dimensió | 670*800*700mm |
| Pes net | 80kg |
Els detalls de l'estació de reelaboració de LED BGA

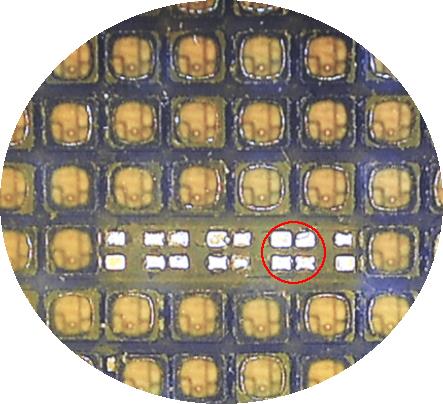

Els punts del xip LED es mostren a la pantalla de visualització de la màquina de reelaboració del LED . Hi ha quatre pastilles i la imatge és
zoom en 20 vegades, amb el zoom màxim 220 vegades .
El dispositiu especial s’executa automàticament amb la càmera ccd òptica . Es pot col·locar un rodet de xips LED alhora i el
El capçal superior de la màquina pot recollir automàticament un xip LED per alineació .

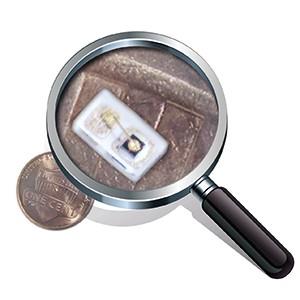

Una comparació entre una moneda i un xip LED (0201) es fa zoom en 100 vegades . La nostra màquina s'està actualitzant contínuament i aviat podrà reparar xips fins i tot més petits que el 0201 en un futur proper .

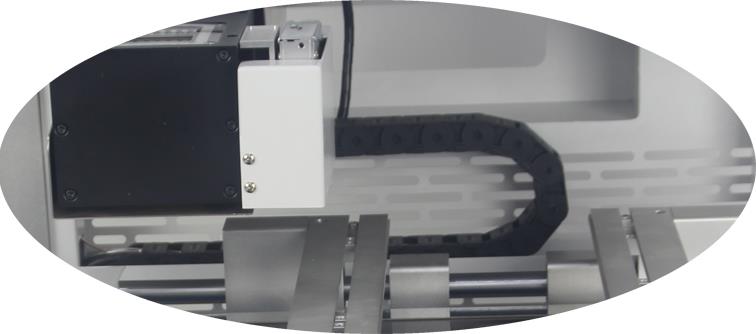

La càmera CCD òptica funciona automàticament quan es necessita alineació per a un xip LED . durant la soldadura, pot tornar automàticament
a la posició original .

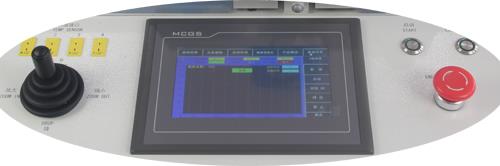

La pantalla tàctil, la marca MCGS, és el cervell de tota la màquina . que gestiona l’entrada, la configuració i la sortida de la temperatura i el temps fins a
Les parts rellevants . també poden estalviar fins a 50, 000 perfils de temperatura per a la reutilització .
Preguntes freqüents relacionades amb els problemes LED:
Q:El meu monitor no s’encén elèctricament?
A:Pot haver -hi un problema amb la targeta d’alimentació .
Q:El meu monitor s’encén, però no mostra cap imatge?
A:La placa del sistema pot tenir una falla .
Q:Si la pantalla del televisor LED té algun problema, he de substituir tota la pantalla?
A:No, només heu de substituir el petit mòdul defectuós per un nou LED .
Q:Quina mida repara la màquina?
A:La mida màxima és de 450x430mm i la mida mínima és de 20x20mm .
Procés de reparació d'alguns LED:
1. Sistema d'alimentació de Feida: el control pneumàtic s'utilitza per a l'alimentació automàtica de les perles LED, i es posiciona una safata de recepció al costat .
2. Sistema de control de moviment de pas: estable, fiable, segur i eficaç . El sistema adopta un sistema de vídeo digital d'alta precisió . posicionament del PCB utilitza una ranura en forma de V i un seient lliscant lineal permet un ajustament fi o un posicionament ràpid al llarg de la X, y, i z eix {.}}}}}}}}}} precisament i pot acollir diversos dissenys i mides de PCB .
3. Fixació universal extraïble: aquest dispositiu flexible protegeix el PCB, evitant danys als dispositius de vora PCB i la deformació de PCB . És adaptable a la reparació de diversos tipus de xips LED .
4. Air Air Bouchles: hi ha una varietat de broquets d'aire d'aliatge i es poden girar i situar 360 graus, facilitant la instal·lació i substituir .
5. Zones de temperatura independent: la màquina té tres zones de temperatura escalfades de manera independent, que poden dur
6. Secció de control de la temperatura: Les zones de temperatura superior i inferior permeten 8 etapes de control de temperatura, amb l'emmagatzematge massiu per a perfils de temperatura . Aquests perfils es poden convocar per a diferents comptes LED en qualsevol moment {{3} anàlisi de la corba, configuració i la correcció també es poden realitzar a la pantalla tàctil L’algoritme controla el procés de calefacció, proporcionant una temperatura més uniforme i precisa augmenta .
7. Ventila
