Estació de retreball BGA del pont nord òptic

Estació de retreball BGA del pont nord òptic



1.Aplicació de l'estació de retreball BGA òptica North Bridge

Apte per a PCB de diferents productes electrònics.

Placa base d'ordinador, telèfon intel·ligent (Iphone, Huawei, Samsung), ordinador portàtil, placa lògica MacBook, càmera digital, aire condicionat, TV i altres equips electrònics de la indústria mèdica, la indústria de la comunicació, la indústria de l'automòbil, etc.

Adequat per a diferents tipus de xips: BGA, PGA, POP, BQFP, QFN, SOT223, PLCC, TQFP, TDFN, TSOP, PBGA, CPGA, xip LED.

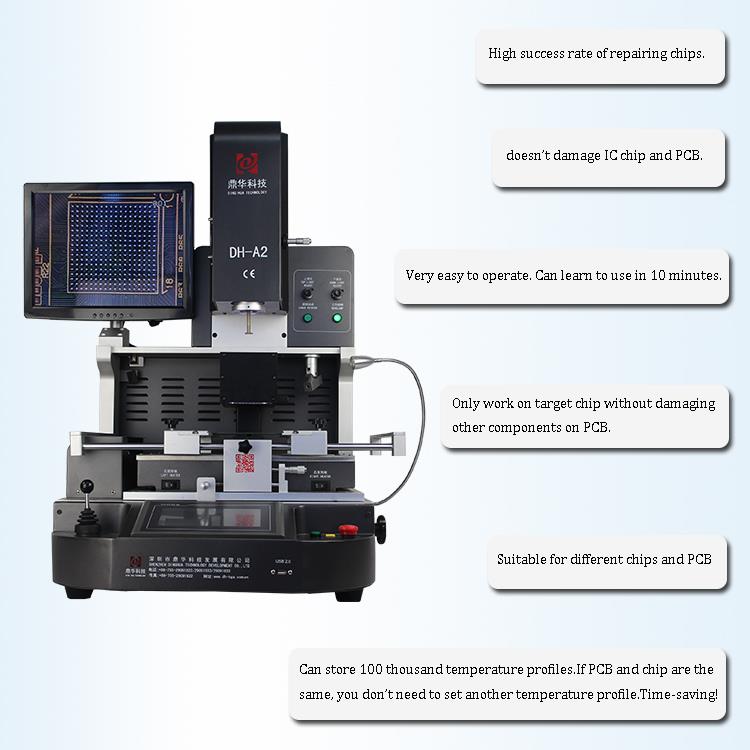

2. Característiques del producte de l'estació de retreball BGA del pont nord òptic





• Auto desoldar, muntar i soldar.

•Alta taxa d'èxit de reparació de xip i PCB.

• La màquina no danyarà els components circumdants al voltant del xip objectiu a la PCB a causa d'un estricte control de temperatura.

• Sistema d'alineació òptica precisa

La lent de la càmera CCD Panasonic augmenta de manera efectiva la precisió de l'alineació i la taxa d'èxit de la reparació. Imatge mostrada a la pantalla del monitor.

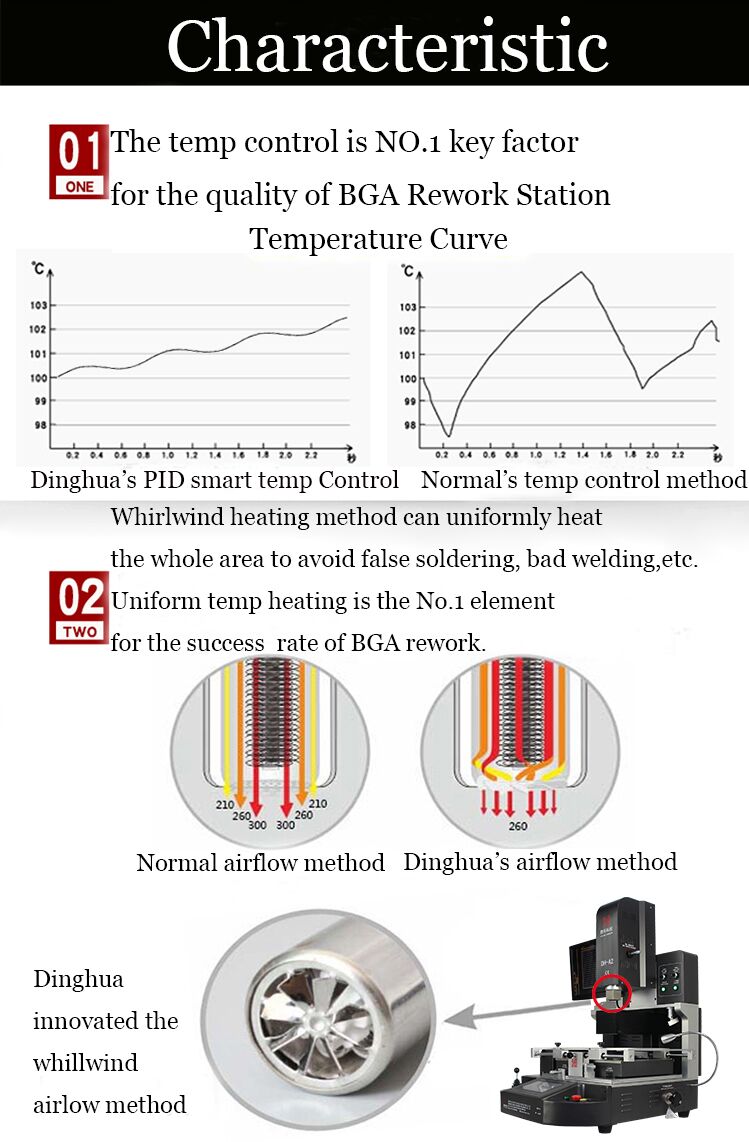

• Tres escalfadors de control independent. Utilitza un control de bucle tancat de termoparell de tipus k i un sistema de compensació automàtica de temperatura PID, juntament amb un PLC i un mòdul de temperatura per permetre una desviació precisa de la temperatura fins a ± 2 graus centígrads.



3.Especificació de l'estació de retreball BGA òptica òptica North Bridge

Poder	5300w
Escalfador superior	Aire calent 1200w
Escalfador inferior	Aire calent 1200W. Infrarojos 2700W
Font d'alimentació	AC220V±10% 50/60Hz
Dimensió	L530*W670*H790 mm
Posicionament	Suport de PCB de ranura en V i amb fixació universal externa
Control de temperatura	Termopar tipus K, control de bucle tancat, calefacció independent
Precisió de la temperatura	±2 graus
Mida del PCB	Màx. 450 * 490 mm, mínim 22 * ​​22 mm
Ajustament del banc de treball	± 15 mm endavant/enrere, ± 15 mm dreta/esquerra
Xip BGA	80*80-1*1 mm
Espaiat mínim entre xips	0,15 mm
Sensor de temperatura	1 (opcional)
Pes net	70 kg

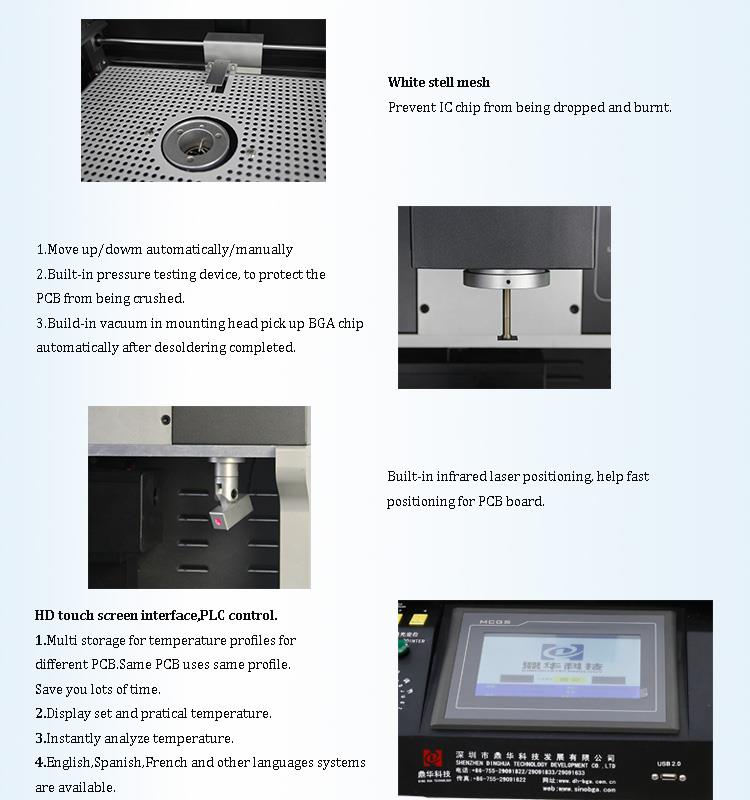

4.Detalls de l'estació de retreball BGA del pont nord òptic

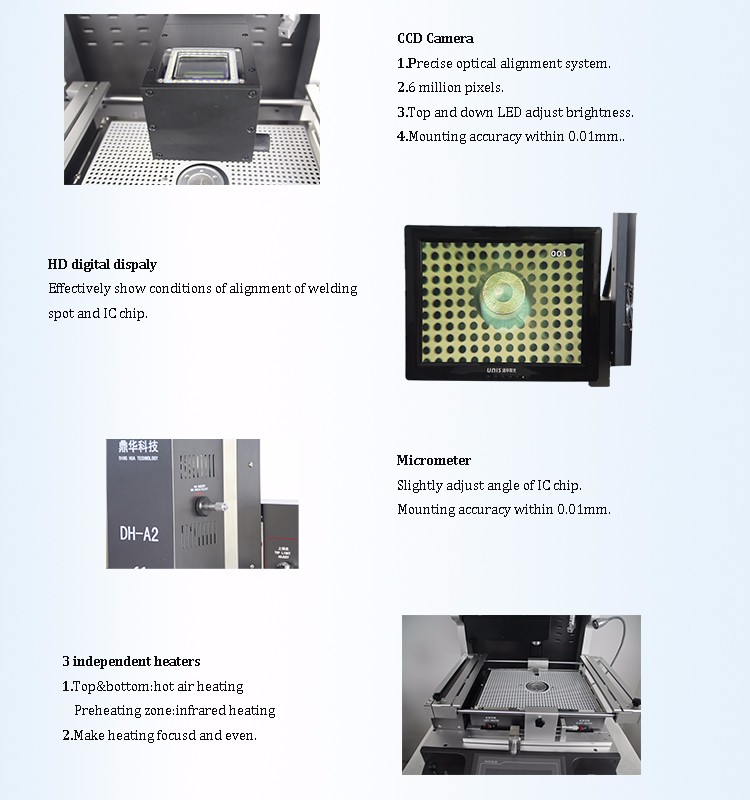

1. Càmera CCD (sistema d'alineació òptica precisa);

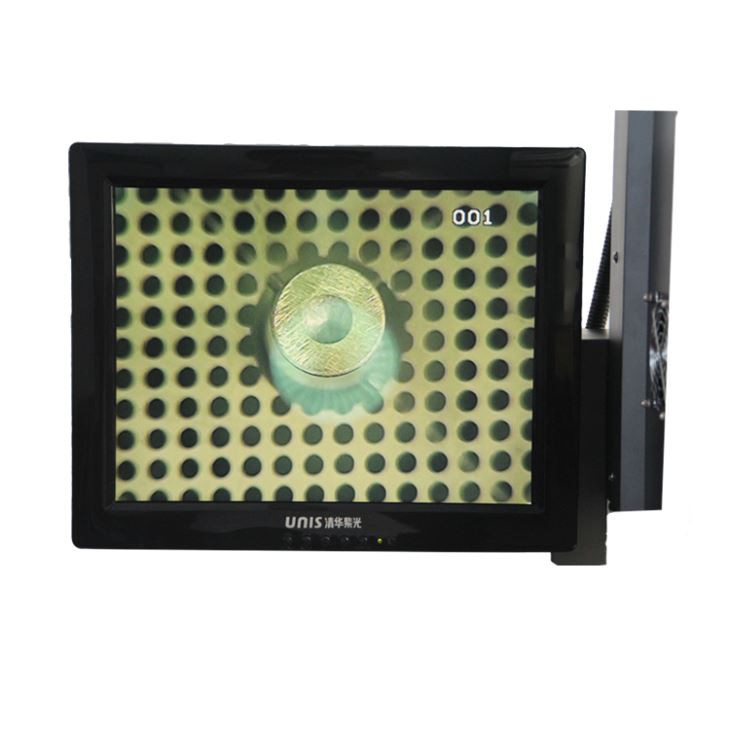

2. Pantalla digital HD;

3. Micròmetre (ajustar l'angle del xip);

4.3 escalfadors independents (aire calent i infrarojos);

5. Posicionament làser;

6. Interfície de pantalla tàctil HD, control PLC;

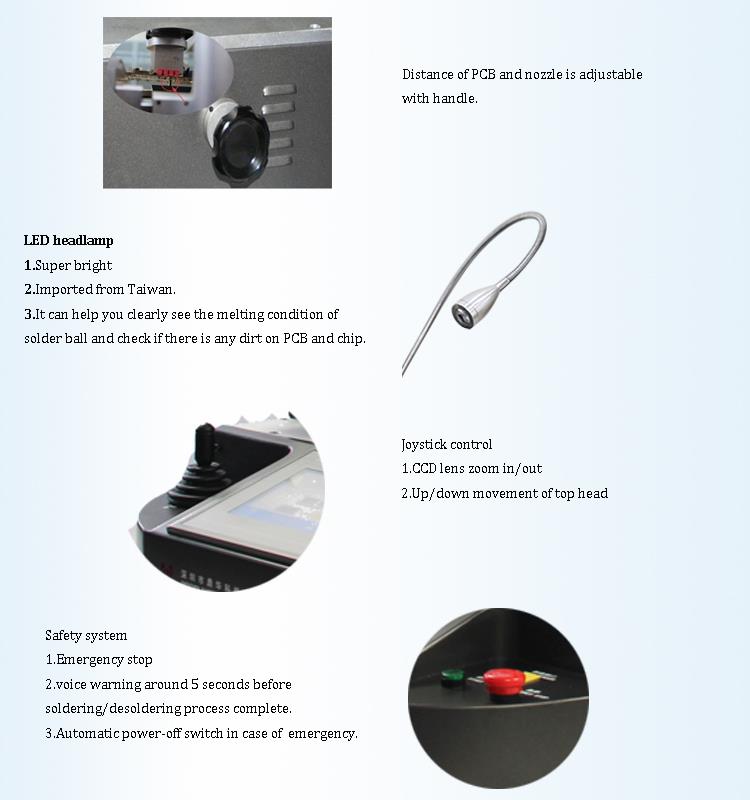

7. Far led;

8. Control del joystick.







5.Per què triar la nostra estació de retreball BGA òptica North Bridge?







6.Certificat de l'estació de retreball BGA del pont nord òptic

Per oferir productes de qualitat, SHENZHEN DINGHUA TECHNOLOGY DEVELOPMENT CO.,LTD va ser el primer a passar els certificats UL, E-MARK, CCC, FCC, CE ROHS. Mentrestant, per millorar i perfeccionar el sistema de qualitat, Dinghua ha aprovat la certificació d'auditoria in situ ISO, GMP, FCCA, C-TPAT.

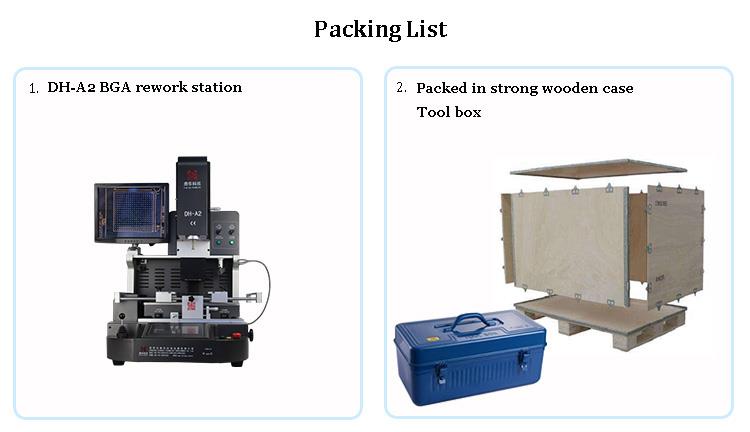

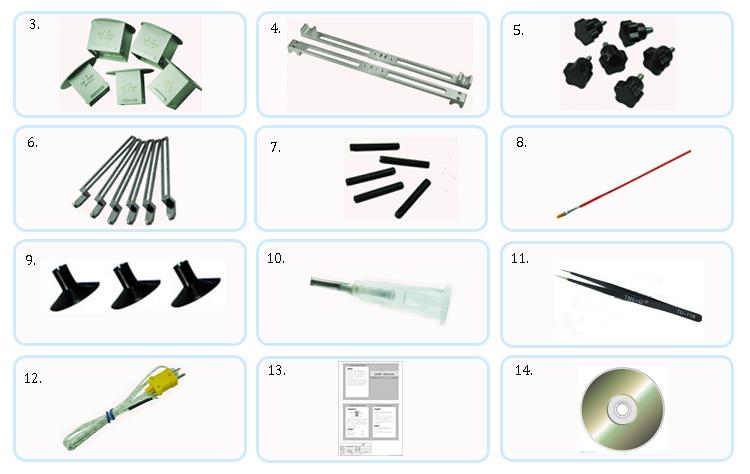

7. Embalatge i enviament de l'estació de retreball BGA del pont nord òptic



8. Preguntes freqüents

• Quines són les funcions de la pantalla tàctil a l'estació de retreball BGA del pont nord òptic?

A: 1. Pantalla tàctil, l'ordinador intel·ligent és el cervell de la màquina. Sistema PLC, interfície home-màquina amb pantalla tàctil

per a un funcionament fàcil i una reelaboració d'alta precisió.

2. Gestionar els perfils de temperatura: configuració, emmagatzematge, aplicació, anàlisi i depuració. Fins a 16-segment

control de temperatura,100,000 agrupa l'emmagatzematge per a diferents perfils de temperatura de retreball de BGA.

3. Controlar la màquina.



• Quina és la funció del posicionament làser?

R: El posicionament làser infrarojo integrat, ajuda a un posicionament ràpid de la placa PCB.



•La calefacció és d'aire calent o infrarojos?

Hi ha tres escalfadors independents. Aire calent superior + Aire calent inferior + Plataforma de preescalfament d'infrarojos. La part superior i inferior

es pot moure cap amunt/baix. Això pot fer que la calefacció es concentri i sigui uniforme. Augmentar de manera efectiva la taxa de retreball.
