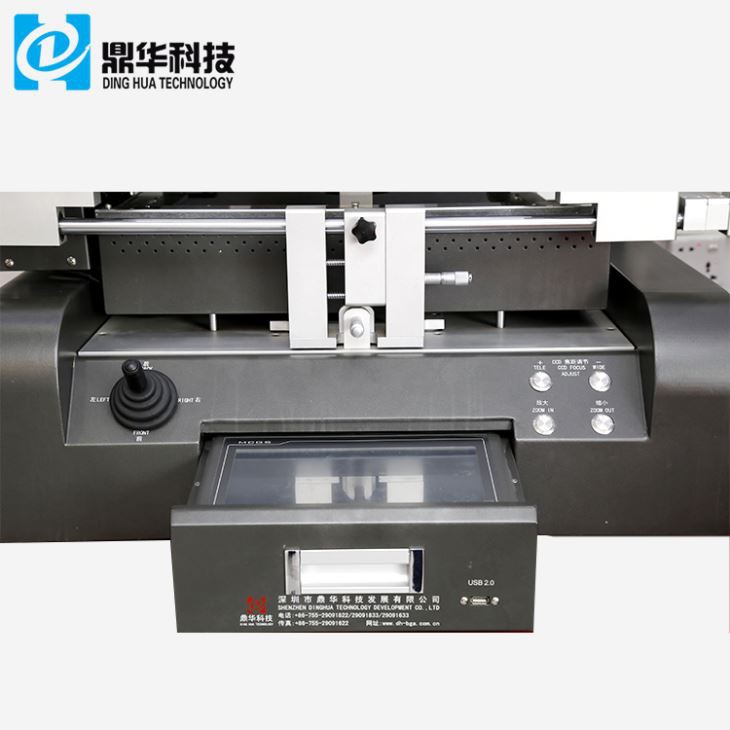

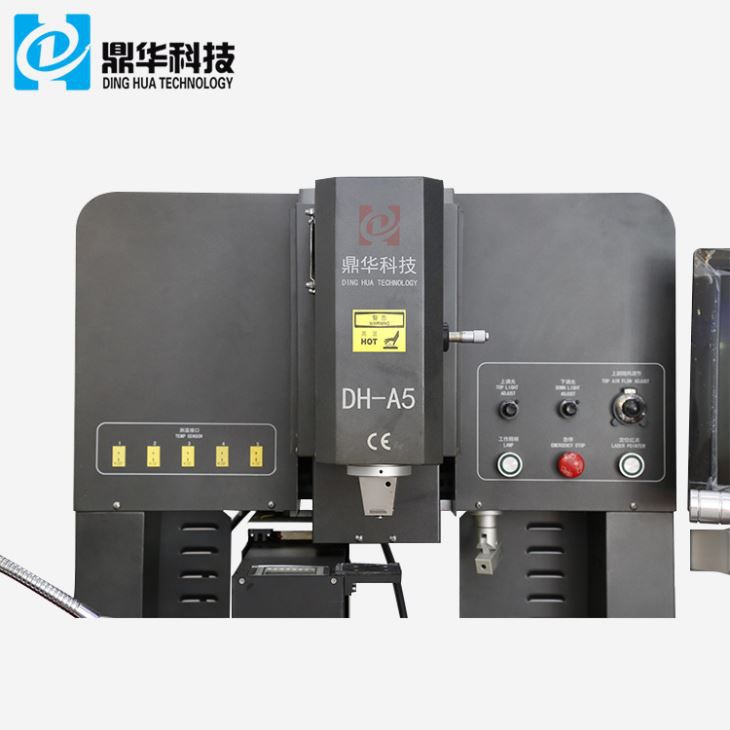

Màquina de retreball SMD òptica d'aire calent
Màquina de retreball òptic smd d'aire calent 1. Vista prèvia ràpida: subministrem la màquina de retreball DH-A5 BGA amb un millor rendiment. Ens dediquem a la retreba i la maquinària automàtica bga, que cobreix la major part de l'Índia, Europa i el mercat americà. Esperem convertir-nos en el vostre llarg soci d'equip a la Xina. 1....
Descripció
Màquina de retreball òptica smd d'aire calent
1. Vista prèvia ràpida:
Subministrem la màquina de retreball BGA DH-A5 amb un millor rendiment. Ens hem dedicat a la reelaboració de bga i
maquinària automàtica, que cobreix la major part de l'Índia, Europa i el mercat americà. Estem esperant convertir-se
el vostre company de llarg equip a la Xina.
1. Especificació
Especificació | ||
1 | Potència total | 6800W |
2 | Escalfador superior | 1200W |
3 | Escalfador inferior | 2n 1200W, 3r escalfador IR 4200W |
4 | Poder | AC220V±10％50Hz |
5 | Conductor | S'utilitza el servocontrolador. Pica, col·locació, soldadura i desoldació, refrigeració totalment automàtica. |
6 | Mode operatiu | Dos modes: manual i automàtic, pantalla tàctil HD, home-màquina intel·ligent, configuració del sistema digital. |
7 | alimentador de xips | automàtic, per a xip 1*1~80*80 mm |
8 | Lent de càmera òptica CCD | Automàtic cap endavant / enrere, dreta / esquerra |
9 | Ampliació de la càmera | 10x - 220x |
10 | Ajustament del banc de treball: | ± 15 mm endavant/enrere, ± 15 mm dreta/esquerra |
11 | Posicionament BGA | Posició làser, posició ràpida i precisa de pcb i bga |
12 | Velocitat màxima de l'aire | Es pot ajustar ajustant el botó, evita que el petit bga es mogui. |
13 | Posicionament de PCB | Posicionament intel·ligent, la PCB es pot ajustar en direcció X, Y amb "suport de 5 punts" + suport de PCB de ranura en V + accessoris universals. |
14 | Control de temperatura | Sensor K, bucle tancat, control PLC, controlador servo |
15 | Precisió de la ubicació: | ±0,01 mm |
16 | Precisió de la temperatura | ±1 grau |
17 | Il·luminació | 2 peces de llum, sense importar que observeu el xip/PCB des de qualsevol vista, no hi ha ombra |
18 | Emmagatzematge del perfil de temperatura | més de 50.000 grups |
19 | Enregistrament de perfils de temperatura | Enregistrament de perfils temporals complets (bo per analitzar) |
20 | Mida del PCB | Màxim 420×470 mm Mínim 22×22 mm |
21 | Xip BGA | 2x2 - 80x80 mm |
22 | Espaiat mínim entre xips | 0,15 mm |
23 | Sensor de temperament extern | 5 unitats |
24 | Dimensions | 730x670x940mm |
25 | Pes net | 91 kg |
2. Característiques del producte i avantatges de l'estació de retreball BGA DH-A5
Característiques principals de l'estació de retreball BGA DH-A5:
1. Selecció de funció forta i perfecta
2.Amb vuit ones de temperatura al programari de memòria
3.Pot seleccionar l'ona de temperatura adequada segons les sol·licituds de soldadura/dessoldar
4. Escalfament d'ona de temperatura intel·ligent
5.Pot aconseguir soldar/dessoldar automàticament
llum 6.adjustable i làser
7.Adequat per desoldar components de qualsevol angle
El control intel·ligent de temperatura 8.PID pot evitar danys a l'IC a causa d'un escalfament ràpid o ininterromput
9.Bon sistema de fusió en calent i utilitza tecnologia de soldadura per infrarojos
10. La calor és fàcil de perforar i distribuir de manera uniforme, pot adaptar-se a diversos components d'ordinador, portàtil i PlayStation BGA
11. Interfície d'operació home-màquina amigable i pantalla LCD perfecta
12. Disseny ergonòmic, pràctic i fàcil d'operar
13. Garantia: 1 any

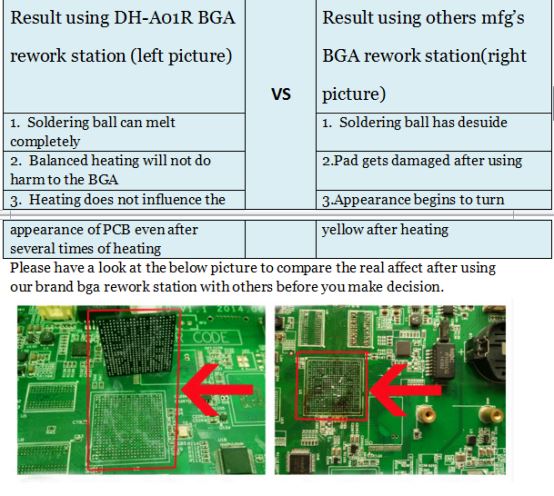

Rendiment real de reparació de l'estació de retreball BGA DH-A5:
4.Imatges detallades de DH-A5 BGA REWORK STATION

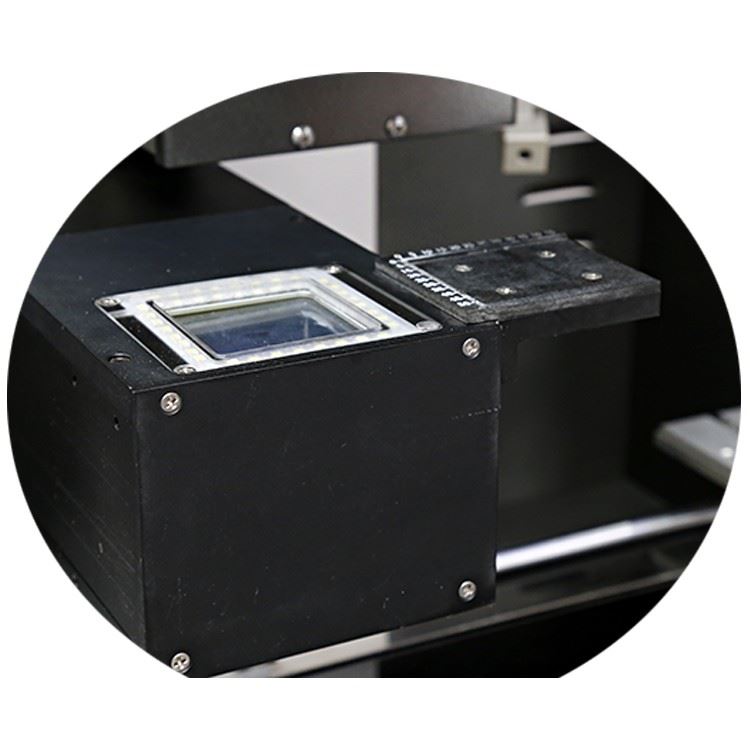

Alimentador de xips
Alimentador de xips automàtic complet, alimentador de xips disponible per a 1 * 1 ~ 80 * 80 mm

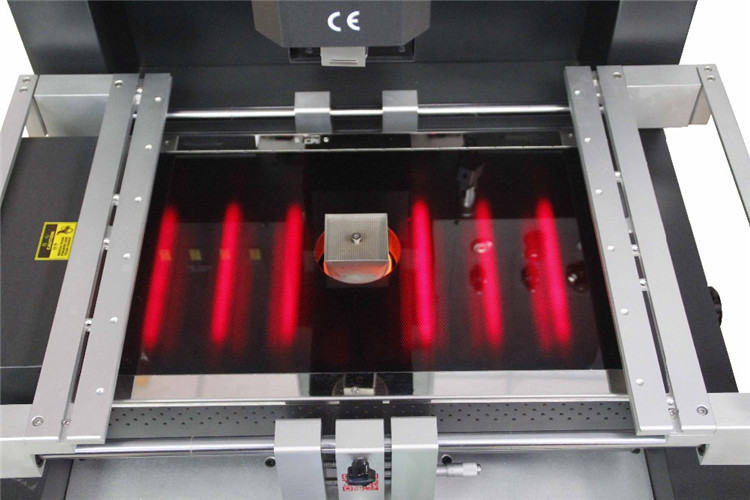

Zona de preescalfament IR
Tubs d'escalfament de fibra de carboni, la llum fosca és més fàcil d'absorbir per PCB/xip i el vidre anti-alta temperatura
cobrir-los pot evitar que els components petits i la pols caiguin a l'interior.

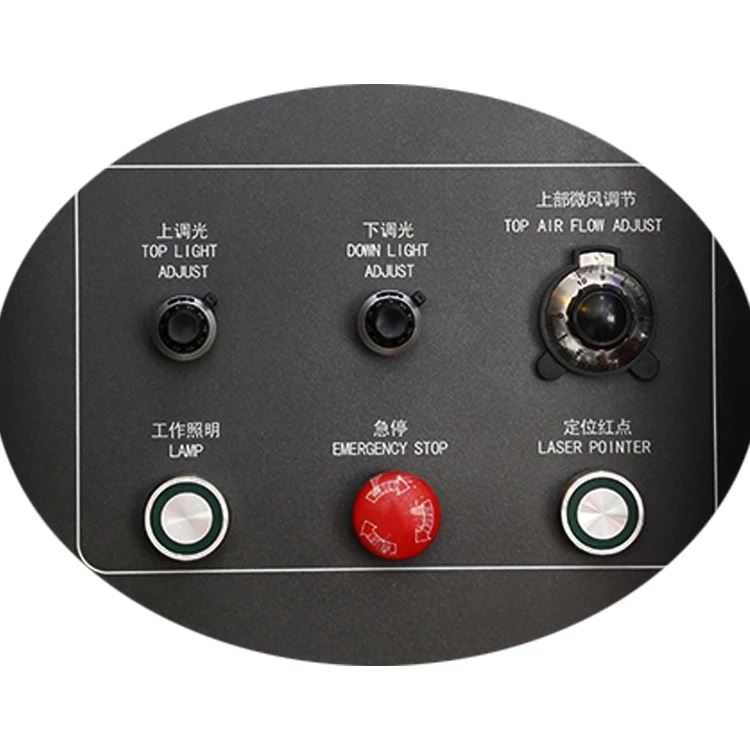

Botons de funció
1. Botons d'ajust del flux d'aire, es pot actualitzar a automàtic (s'està programant), especialment per a petits
components precisos.
2. Interruptor de llums: 2 llums us poden ajudar a observar el PCB o el xip des de qualsevol vista i sense ombra.
3. Botó d'emergència, botons d'ajust de llums òptiques i posicionament làser, etc.

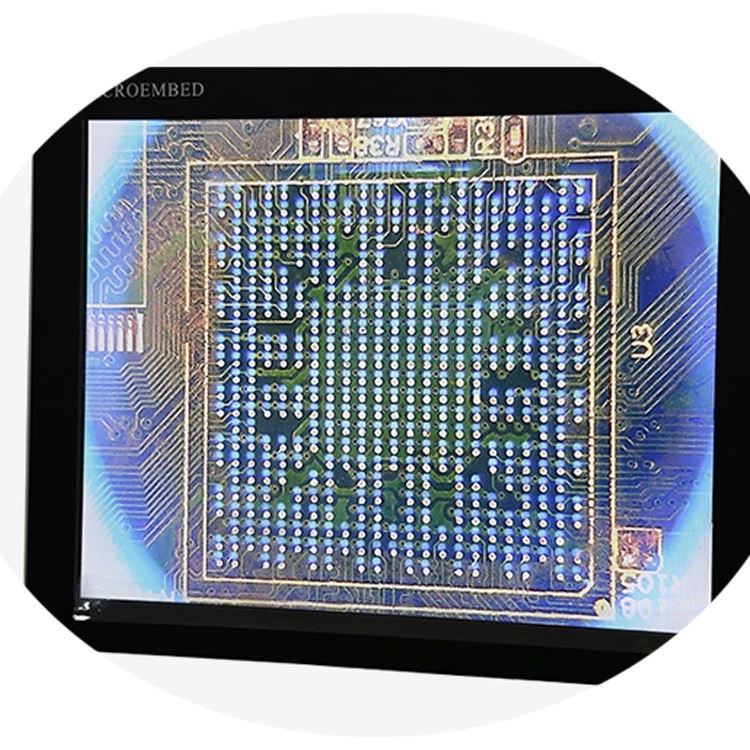

Monitor de pantalla
1980P, 15 polzades, zoom 10x ~ 220x, poden ajudar el tècnic a veure millor tots els punts del xip i la PCB.

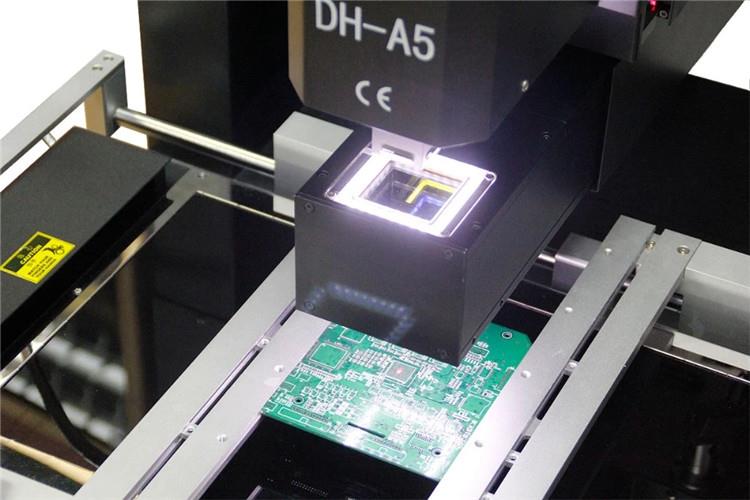

Càmera òptica CCD
Importat del Japó, té dues cares que poden fer punts de xip i PCB observats a la pantalla del monitor, amb fins a 5 ~ 10 milions de píxels.
6. Embalatge i lliurament i serveis de DH-A5 BGA REWORK STATION

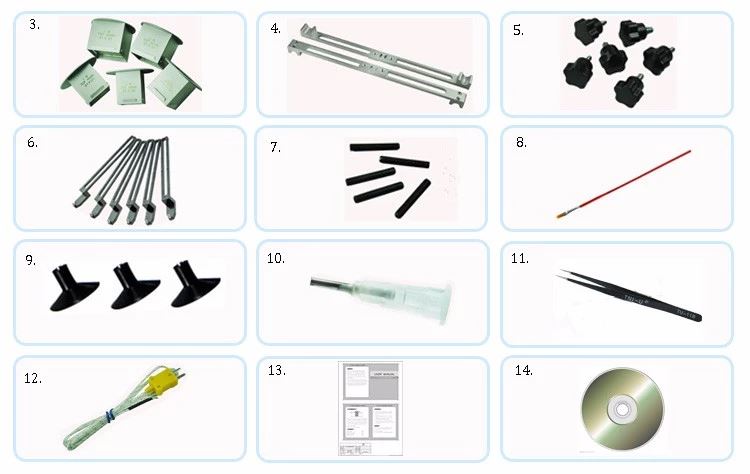

Llista d'embalatge
1, estació de retreball DH-380 BGA (pantalla tàctil) 1 conjunt
2, Mostra 1 conjunt
3, ventosa al buit de 3 peces
4, especificació DH-380 (manual) 1 còpia
5, broquet d'aire calent 5 peces (31*31/38*38/41*41/34*34/55*55)
6, Abnormity clip 6 peces
7, pom de flor de 6 peces
8, cargol de suport de 6 peces
9, sensor de temperatura extern 1 peça
Detalls de lliurament
Per DHL, TNT, FEDEX, enviament aeri, enviament marítim i terrestre, etc. triga 3 ~ 30 dies a arribar a la destinació segons diferents maneres d'enviament.
7. Avantatges de l'estació de retreball Dinghua BGA:
Per què triar-nos
Som el fabricant professional de l'estació de retreball BGA. I fa més de 13 anys que estan en aquest registre.
Dedicat al disseny, desenvolupament, producció i venda.
2. La nostra màquina és la millor qualitat amb un preu baix. Són populars entre els tallers de reparació i les escoles de formació de tot el món.
Benvingut a ser el nostre agent.
3.Enviament ràpid: FedEx, DHL, UPS, TNT i EMS. Molts models en estoc tot el temps.
4.Pagament: Western Union, PayPal, T/T.
5.OEM i ODM són benvinguts.
6.Tota la màquina estarà equipada amb guia d'usuari i CD.
