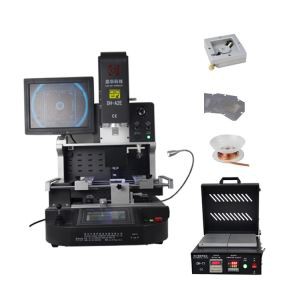

Estació de reelaboració de pilota universal de BGA Universal
Air Hot Air Infrared BGA Universal Rework Rework Station amb alt grau d'automatització . adequat per a tot tipus de xips BGA .
Descripció
L’estació de reelaboració de boles de BGA Universal Rewall Ball és una eina que s’utilitza per reparar o substituir les boles de soldadura a BGA (Ball Grid Array) xip Reelaborar i reelaborar a nivell de xip a causa de la seva facilitat d’ús i versatilitat .
1. Aplicació de Automatic
Soldadura, rebaix, desolderant diferents tipus de xips: BGA, PGA, POP, BQFP, QFN, SOT223, PLCC, TQFP, TDFN, TSOP, PBGA, CPGA, xip LED .
2. Avantatge de l'estació de reelaboració de pilota universal de BGA Air Air Air Air Hot
3. Dades tècniques del posicionament làser
| força | 5300W |
| Escalfador superior | Aire calent 1200W |
| Escalfador inferior | Hot Air 1200W . infraroig 2700W |
| Subministrament elèctric | AC220V ± 10% 50/60Hz |
| Dimensió | L530*W670*H790 mm |
| Posicionament | Suport PCB en V-Groove i amb un equipament universal extern |
| Control de la temperatura | Termopar de tipus K, control de bucle tancat, calefacció independent |
| Precisió de la temperatura | ± 2 graus |
| Mida del PCB | MAX 450*490 mm, min 22*22 mm |
| Tuning Workbench ajustat | ± 15 mm cap endavant/cap enrere, ± 15 mm a la dreta/esquerra |
| Bgachip | 80*80-1*1mm |
| Espaiament mínim de xips | 0,15 mm |
| Sensor temporal | 1 (opcional) |
| Pes net | 70kg |
4. Estructures de CCD de CCD
5. Per què l'estació de reelaboració de pilota universal de BGA de BGA de BGA és la vostra millor opció?
6. certificat
Ul, E-Mark, CCC, FCC, CETATS ROHS CE . Mentrestant, per millorar i perfeccionar el sistema de qualitat,
Dinghua ha passat la certificació d'auditoria ISO, GMP, FCCA i C-TPAT .
7. Embalatge i enviament de CCD Camera Automatic
8. Enviament perSplit Vision Automatic
Dhl/tnt/fedex . Si voleu un altre terme d'enviament, digueu -nos . us donarem suport .
9. Coneixement relacionat de l'estació de reelaboració de pilota universal d'infrarojos automàtics
Diode Varactor a l'estació de reelaboració de pilota universal de BGA Universal
Un díode varactor és un tipus especial de díode dissenyat basat en el principi que la capacitança de la unió de la "unió PN" en un díode ordinari canvia amb la tensió inversa aplicada . s'utilitza principalment en els circuits de modulació d'alta freqüència Durant el funcionament, la tensió de modulació s’aplica generalment a l’elèctrode negatiu del díode varactor, provocant que la seva capacitança de la unió interna canviï amb la tensió de modulació . en un díode varactor es deu normalment a fuites o mal rendiment:
- Leakage:Si es produeix una fuga, el circuit de modulació d'alta freqüència no funcionarà o el rendiment de modulació es degradarà .
- Deteriorament del rendiment:Si el rendiment del Diode Varactor es deteriora, el circuit de modulació d’alta freqüència pot esdevenir inestable, provocant distorsió en el senyal modulat rebut per l’altra part .
En qualsevol dels dos casos, el díode Varactor s'ha de substituir per un del mateix tipus .
Triode de Crystal a l'estació de reelaboració de pilota universal de BGA Universal
En els circuits, els transistors sovint s’etiqueten amb una "Q" seguida d'un número, com ara Q17 per al número de transistor 17.
- Característiques:Un triode de cristall (sovint anomenat transistor) és un dispositiu amb dues juntes PN i capacitat d’amplificació . Hi ha dos tipus principals: npn i pnp . aquests tipus es complementen en termes de característiques de treball {{2} Els transistors PNP comuns utilitzats en telèfons inclouen models com A92 i 9015, mentre que els tipus NPN inclouen A42, 9014, 9018, 9013 i 9012.
- Funció:El triode de cristall s'utilitza principalment per a l'amplificació en circuits i hi ha tres configuracions comunes . per a la seva comparació, les característiques d'aquestes configuracions es resumeixen a la taula següent:
| Configuració | Circuit d’emissor comú | Circuit col·leccionista comú (sortida emissor) | Circuit de base comú |
|---|---|---|---|
| Impedància d’entrada | Mitjà (centenars a milers de ohms) | Alt (desenes de milers de ohms o més) | Baix (de diverses a desenes d’ohms) |
| Impedància de sortida | Alt (milers a desenes de milers de ohms) | Baix (de diverses a desenes d’ohms) | Molt alt (desenes de milers a centenars de milers de ohms) |
| Amplificació de tensió | Mitjà | Baix (menys d'1) | Alt |
| Amplificació de corrent | Alt (desenes) | Alt (desenes) | Baix (menys d'1) |
| Amplificació de potència | Alt (d’uns 30 a 40 dB) | Baix (uns 10 dB) | Mitjà (d’uns 15 a 20 dB) |
| Característiques de freqüència | Bo per a alta freqüència | Pobre per a alta freqüència | El millor per a circuits d’alta freqüència o de banda ampla |
Aplicacions:
- Circuit d’emissor comú:S'utilitza per a amplificadors en diverses etapes i amplificació de baixa freqüència .
- Circuit col·leccionista comú:S'utilitza en etapes d'entrada, etapes de sortida o per a la coincidència d'impedàncies .
- Circuit de base comú:Ideal per a circuits d’alta freqüència o de banda ampla i fonts de corrent constants .
