Estació de reballing BGA òptica totalment automàtica

L'estació de retreball BGA totalment automàtica HD-A5 és una màquina de reparació/muntatge de gamma alta, amb òptica importada

Càmera CCD, alimentador automàtic de xips que es pot carregar en xip amb fins a 80 * 80 mm i menys de 5 kg de pes,

especialment el seu enregistrament de perfils de temperatura complets és molt útil per a les empreses internacionals, com ho necessiten

analitzar els resultats de soldadura i desoldació a diferents temperatures i temps, etc.

Paràmetres de producció de l'estació de reballing òptica òptica completa

Detalls de producció de l'estació de reballing òptica òptica completa

Càmera òptica CCD i alimentador de xips

Càmera CCD òptica importada amb funció de divisions de dos colors, un color són els punts de xips, un són els punts de PCB,

tots dos es mostren a la pantalla.

Alimentador de xips, pot portar automàticament xip per recollir o substituir, la mida de xip pot ser de fins a 80 * 80 mm i

càrrega inferior a 5 kg.

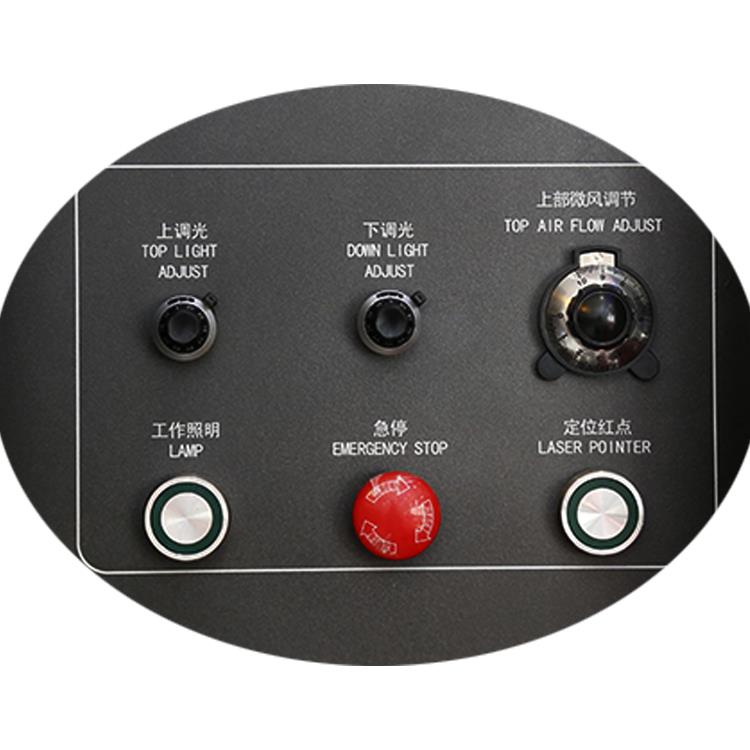

Ajust del flux d'aire superior, pot ser manual o automàtic, especialment per a la reparació de microxips molt útil.

Ajust de llum superior/inferior, utilitzat per a llums òptiques CCD que es mostren a la pantalla del monitor.

Botó d'emergència, es pot prémer en qualsevol moment si cal, la màquina s'aturarà immediatament.

Posicionament làser, que pot ajudar a PCB o xip a trobar la posició correcta al banc de treball.

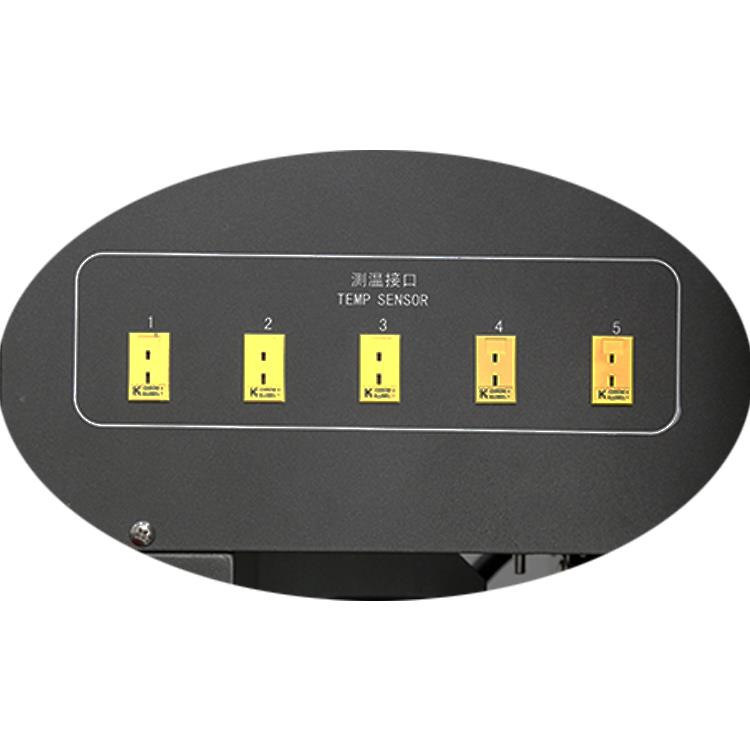

El termoparell múltiple pot provar i verificar millor la zona de calefacció diferent, de manera que es calibra millor la temperatura

en cas de qualsevol temperatura inferior o superior.

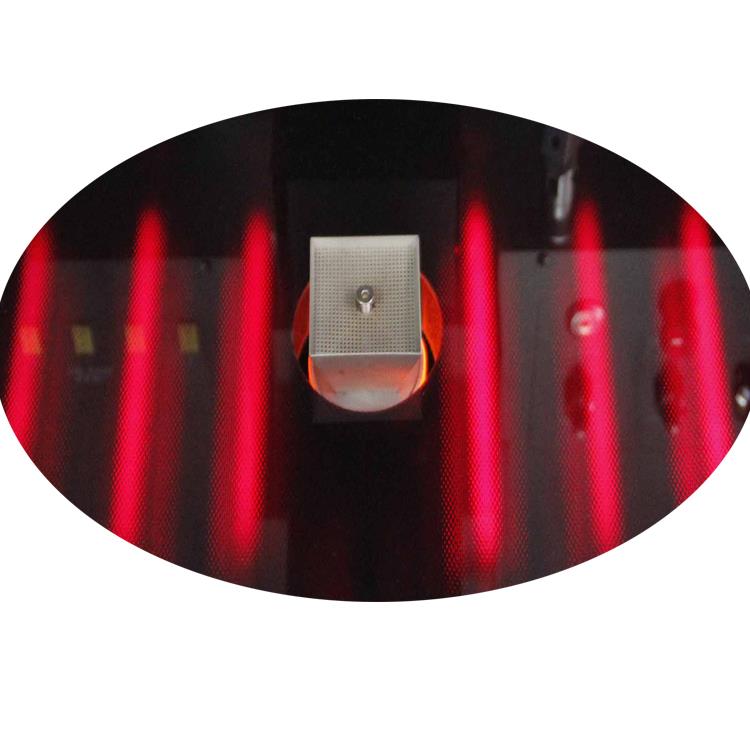

Zona de preescalfament d'infrarojos, consta de 6 peces de tubs de calefacció de fibra i coberta per galss-escut que pot evitar

qualsevol component petit tot i que la pols caigui, i aquesta llum brillant és fàcil d'absorbir per la llum

PCB, quan es repara un PCB petit, 4 d'ells es poden apagar.

Com funciona l'estació automàtica de retreball BGA:

Qualificació del producte de l'estació de reballing òptica òptica completa

Fins ara, els nostres clients tenen Foxconn, Lenovo i Huawei, etc., alguns d'ells han estat utilitzant la reelaboració de bga

estació durant més de 7 anys, i reflectint molt bé.

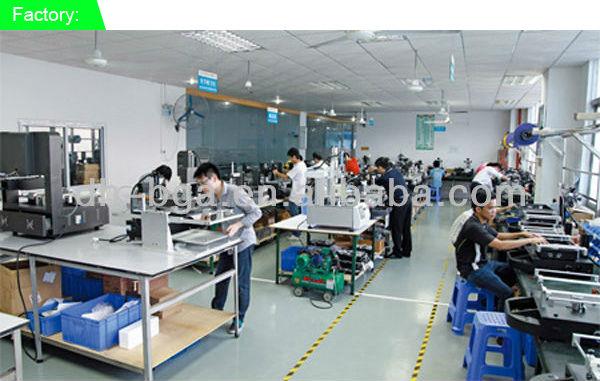

Aquesta és una de la punta de l'iceberg del taller, i l'estació de retreball BGA DH-A5 s'està muntant, altres són

l'ajustament, el sòl net i l'apilament ordenat són els de la bona qualitat de l'estat necessari.

Atorgat CE, patents i sistema de certificació de la qualitat del producte, etc., que són els excel·lents signes dels productes.

Preguntes freqüents:

Alguns consells sobre la reparació

Quina és la mida de la placa de circuit que sovint repara?

Determineu la mida de la superfície de treball de la taula de reelaboració BGA que compreu. En general, la mida dels ordinadors portàtils i plaques base d'ordinadors és inferior a 420x400 mm. Aquesta és una pauta bàsica a l'hora de seleccionar un model.

La mida del xip que sovint es solda

És important conèixer tant les mides màximes com les mínimes de xip. Normalment, el proveïdor proporcionarà quatre broquets. La mida de les fitxes més grans i petites determinarà la mida del broquet que heu de seleccionar.

La mida de la font d'alimentació

En general, els cables d'alimentació principals dels tallers de reparació individuals són de 2,5 mm². Quan escolliu una estació de retreball BGA, la potència nominal no ha de superar els 4500 W. Si ho fa, pot causar dificultats per introduir el cable d'alimentació.

Amb Funció

Té 3 zones de temperatura?

Les tres zones de temperatura haurien d'incloure el capçal de calefacció superior, el capçal de calefacció inferior i la zona de preescalfament d'infrarojos. Aquestes tres zones són la configuració estàndard. Actualment, alguns productes del mercat només tenen dues zones de temperatura, que consisteixen en el capçal de calefacció superior i la zona de preescalfament d'infrarojos. La taxa d'èxit de soldadura d'aquests models és molt baixa, així que assegureu-vos de comprovar-ho en comprar.

El capçal de calefacció inferior es pot moure cap amunt i cap avall?

El capçal de calefacció inferior ha de poder moure's cap amunt i cap avall. Aquesta és una de les característiques essencials d'una estació de retreball BGA. Quan es treballa amb plaques de circuits relativament grans, el broquet del capçal de calefacció inferior està dissenyat per proporcionar suport auxiliar mitjançant el disseny estructural. Si no es pot moure cap amunt i cap avall, no complirà aquesta funció i la taxa d'èxit de la soldadura es reduirà molt.

Té una funcionalitat intel·ligent de configuració de corbes?

La configuració del perfil de temperatura és un dels aspectes més importants quan s'utilitza una estació de retreball BGA. Si la corba de temperatura no s'estableix correctament, la taxa d'èxit de la soldadura serà molt baixa i pot ser que no sigui possible la soldadura o el desmuntatge. Ara hi ha productes al mercat, com ara el GM5360 de Goldpac Technology, que ofereixen una configuració convenient de la corba de temperatura.

Té una funció de soldadura de reelaboració?

Si la configuració de la corba de temperatura no és precisa, utilitzar aquesta funció pot millorar significativament la taxa d'èxit de la soldadura. La temperatura de soldadura es pot ajustar durant el procés d'escalfament.

Té funció de refrigeració?

En general, s'utilitzen ventiladors de flux creuat per a la refrigeració.

Hi ha una bomba de buit integrada?

Una bomba de buit integrada és convenient per absorbir el xip BGA en desmuntar-lo.
