Estació de reblanquejat BGA òptic d'aire calent

Estació de reemplaçament de BGA òptiques d'aire calent

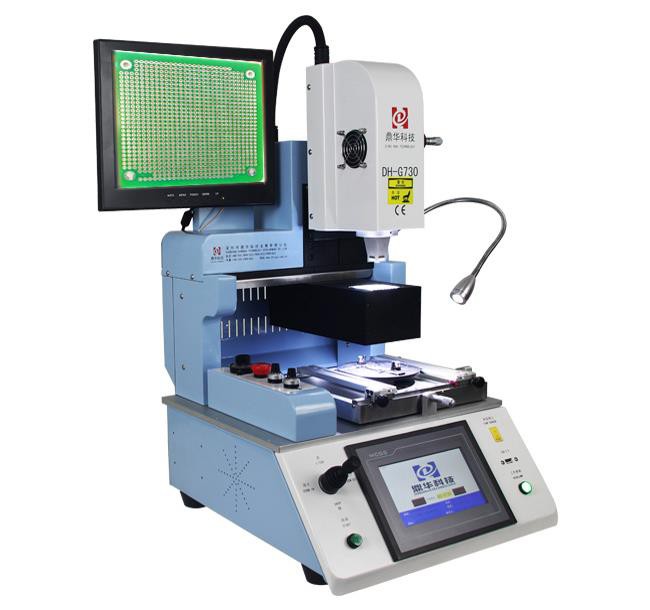

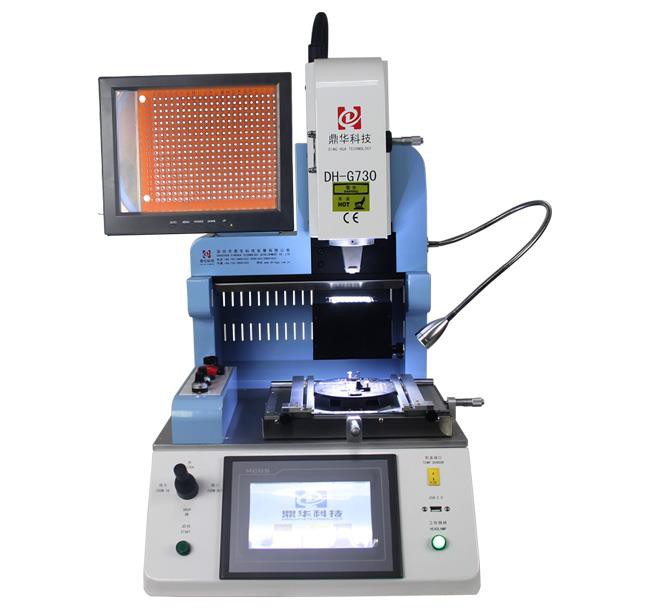

Aquesta màquina DH-G730 és una estació automàtica de reemissió IC, amb pantalla de 15 polzades i 1080p, i una càmera CCD òptica importada que pot dividir dos colors per a xip i PCB, especialment usats per IC de telèfon mòbil, com ara, iPhone, Samsung , Huawei i Xiaomi, etc.

Detalls del producte de l'estació de reemplaçament òptic de BGA d'aire calent

Detalls del producte de l'estació de reemplaçament òptic de bga

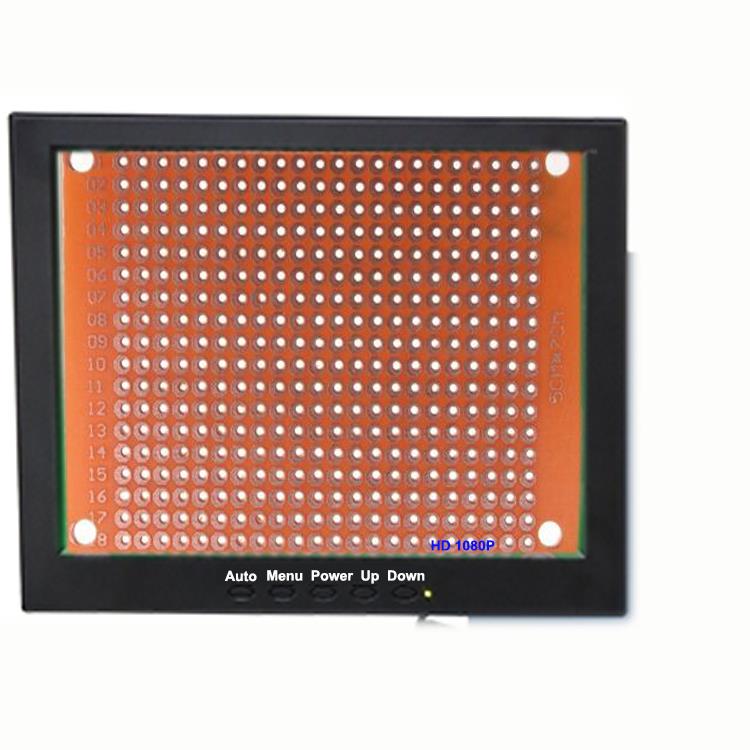

La pantalla de monitor HD, 1080P, punts de xip i PCBA poden ser imatges en ell, quan s'observen dos tipus de colors plegats, només cal que feu clic a "inici" per iniciar la màquina.

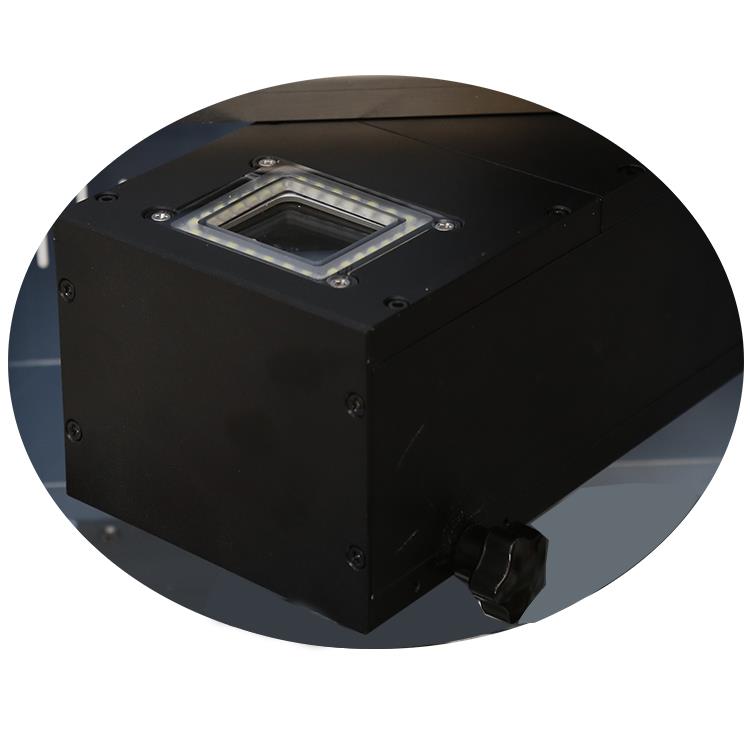

Importa la càmera CCD òptica, que pot fer servir dos tipus de colors a la pantalla del monitor, per tal d'alinear-se per bga, IC i QFN, etc.

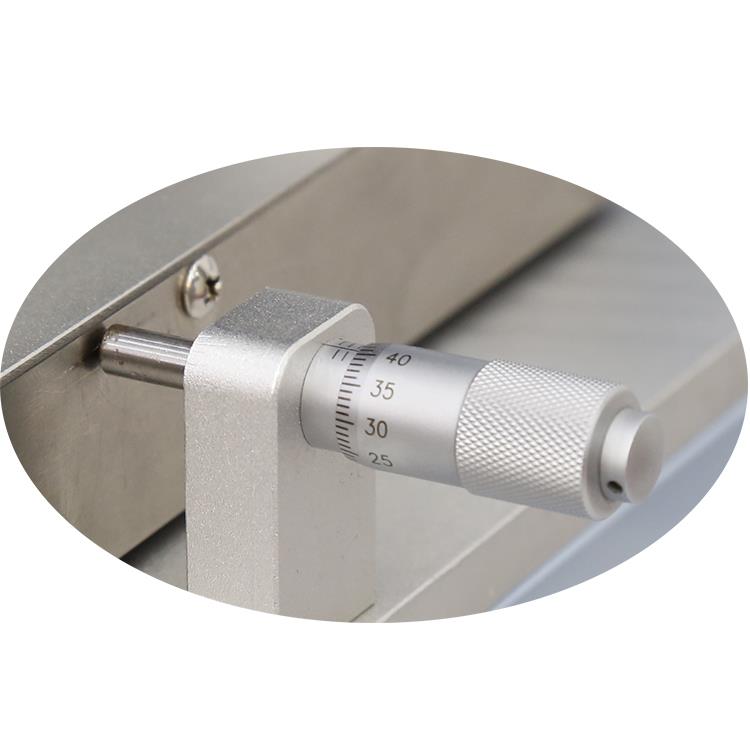

Micròmetre per a PCB ajusta a la dreta o a l'esquerra i cap enrere o cap enrere quan s'alinea per xip a PCB.

Els botons funcionals de l'estació de reengrase de Bga, com ara, ajusta el flux d'aire per a l'aire calent superior quan es desoldera o soldadura, el botó d'emergència i l'ajust de la llum per a la càmera CCD.

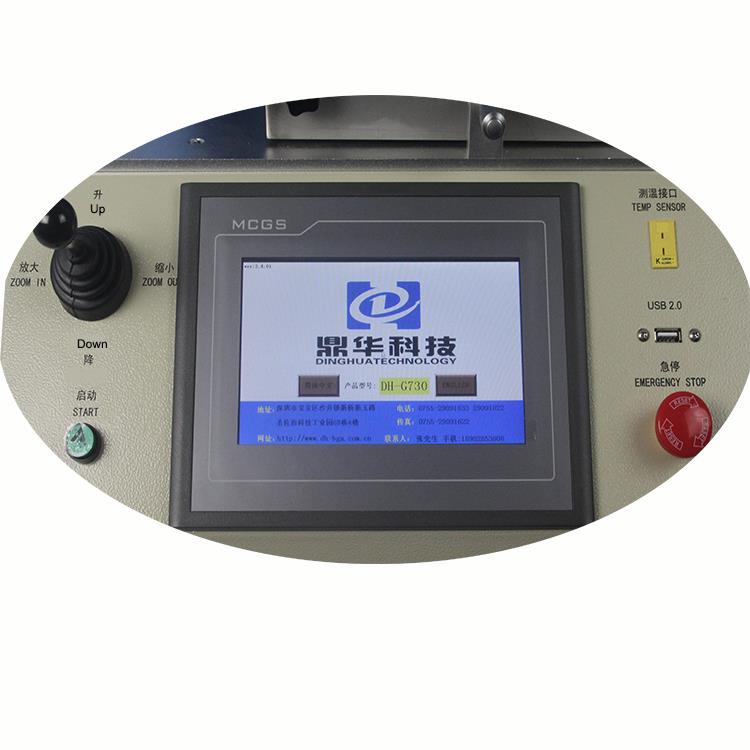

La interfície d'operació de l'estació de reengrase DHGA-G730, simple i fàcil d'operar, es pot configurar tot el paràmetre a la pantalla tàctil, és el centre de control d'aquesta màquina sencera.

Sobre la nostra fàbrica

La nostra fàbrica a l'exterior

Departament de desenvolupament i investigació per a la creació d'un nou estil BGA

Sala d'exposicions àmplia i àmplia per a la revisió de l'estació BGA que es mostra per a la visita al client

Una de les nostres oficines

El nostre taller per muntar l'estació de reemissió de BFA

Lliurament, enviament i servei d'estació de reemplaçament òptic de bga

Tota la màquina estarà empaquetada en caixa de fusta contraxapada (sense necessitat de fumigar), i posa barres de fusta, escuma i paper de cartró petit, etc, per a màquines fixes.

Cada màquina tindrà almenys un any de garantia per a tota la màquina, i 3 anys per a escalfadors, si es demana més de 10 fixats alhora, els anys de garantia seran de 3 anys.

Preguntes més freqüents sobre l'estació de reemplaçament òptic de bga

1. P: Si he d'utilitzar un filtre per a l'aire calent?

R: Sí, si la mida del vostre xip no és habitual, es pot personalitzar el filtre.

2. Q: Quan netejo el residu, he de fer servir alcohol?

R: No, també podeu utilitzar el dissolvent, de totes maneres, després d'usar-lo, us caldria que lava la mà.

3. P: Quantes dosis la màquina té escalfadors?

A: 2 escalfadors, tots dos són aire calent, ja que totes les PCB de telefonia mòbil són molt petites, no cal precalentarse.

4. P: Quina mida es pot recollir amb la seva ploma de buit incorporada?

A: la mida disponible és d'1 * 1 ~ 80 * 80 mm

Reparació de coneixements o consells

Reparació d'orificis, mètode de trasplantament

EXTERIOR

Aquest mètode s'utilitza per reparar danys greus en un forat o per modificar la mida, la forma o la ubicació d'un útil no recolzat o un forat de muntatge. El forat pot tenir cables de components, cables, elements de fixació, pins, terminals o un altre maquinari que s'executi a través d'ell. Aquest mètode de reparació utilitza una clavilla de material de placa a joc i epoxi d'alta resistència per assegurar el fix en el seu lloc. Després que el material nou estigui connectat en el lloc, es pot perforar un nou forat. Aquest mètode es pot utilitzar en taulers i muntats de PC d'una sola cara, de doble cara o multicapa.

ATENCIÓ

Les connexions de la capa interna danyades poden requerir additius de cable de superfície.

REFERÈNCIES

1.0 Pròleg

2.1 Manipulació d'assemblees electròniques

2.2 Neteja

2.5 Preparació i preescalfament

2.7 Mescla i manipulació d'epoxi

EINES I MATERIALS

Rod de material base

Netejador

Mills de punta

Epoxi

Sistema de trepat micro

Microscopi

Barres de barreja

Forn

Ganivet de precisió

Sistema de perforació de precisió

Razor Saw

Cinta, alta temperatura

Tovalloles

PROCEDIMENT

1.Clear la zona.

2. Desmuntar el forat danyat o incorrectament amb un molí o trepant de carbur. Millora el forat amb una premsa de precisió o una fresadora per a la precisió. El diàmetre de l'eina de tall hauria de ser el més petit possible però encara abastar tota la zona danyada.

NOTA

Les operacions d'abrasió poden generar càrregues electrostàtiques.

3.Cut una peça de vareta de base de material de reemplaçament. La vareta de la màquina de base es realitza a partir de l'estoc d'acoblament FR-4. Talla la longitud aproximadament de 12,0 mm (0,50 ") més del necessari.

4.Cel·leu la zona reelaborada.

5. Utilitzeu la cinta d'alta temperatura per protegir les parts exposades del tauler de la PC que limita amb la zona de rebuig.

6.Mixeu l'epoxi.

7. Compartiu tant el claveguera com el forat amb epoxi i encaixen junts. Apliqueu epoxi addicional al voltant del perímetre de material nou. Elimina l'excés d'epoxi.

8.Cureu l'epoxi per procediment 2.7 Mescla i manipulació d'epoxi.

ATENCIÓ

Alguns components poden ser sensibles a altes temperatures.

9. Treure la cinta i tallar l'excés de material mitjançant la serra d'afaitar. Molí o pengeu la tapa amb la superfície de la placa.

10. Complet el procediment redactant forats i afegint circuits segons sigui necessari.
