Pantalla tàctil Ps2 Ps3 Ps4 BGA Rework Station



Estació de retreball de la pantalla tàctil ps2 ps3 ps4 bga

Vista prèvia ràpida:

Preu original de fàbrica! La màquina de retreball BGA DH-A1 amb escalfador IR per a la reparació de ps2, ps3, ps4 ja està en estoc.

La nostra estació de reelaboració s'utilitza principalment en la reelaboració de BGA, CCGA, QFN, CSP, LGA, Micro SMD, LED, etc. Amb

Disseny innovador i multifunció, la màquina Dinghua pot fer un únic moviment, muntatge i soldadura.



1. Especificació de DH-A1 BGA REWORK STATION

1	Poder	4900W
2	Escalfador superior	Aire calent 800W
3	Escalfador inferior Escalfador de ferro	Aire calent 1200W, infrarojos 2800W 90w
4	Font d'alimentació	AC220V±10%50/60Hz
5	Dimensió	640 * 730 * 580 mm
6	Posicionament	La ranura en V, el suport de PCB es pot ajustar en qualsevol direcció amb fixació universal exterior
7	Control de temperatura	Termopar tipus K, control de llaç tancat, calefacció independent
8	Precisió de la temperatura	±2 graus
9	Mida del PCB	Màx. 500*400 mm Mínim 22*22 mm
10	Xip BGA	2*2-80*80 mm
11	Espaiat mínim entre xips	0,15 mm
12	Sensor de temperatura extern	1 (opcional)
13	Pes net	45 kg



2.Descripció de l'estació de retreball DH-A1 BGA

L'escalfador superior i l'escalfador inferior són per escalfar el xip BGA, l'escalfador d'infrarojos és per escalfar tot

PCB, de manera que pot protegir el PCB de la calefacció desigual.

2. Interfície de pantalla tàctil HD, control PLC.

3.Sistema de compensació de temperatura--Control de bucle tancat del sensor K i sistema automàtic de compensació de temperatura.

Es combina amb el mòdul de temperatura, que permet una precisió de la temperatura de ± 2 graus.

4. Broquets d'aire calent, rotació de 360 ​​graus, fàcils d'instal·lar i substituir, personalitzats disponibles.

5. Suport de PCB de ranura en V per a un posicionament ràpid, còmode i precís que s'adapta a tot tipus de plaques PCB.

6.Potent ventilador de flux creuat, que refreda la placa PCB de manera eficient després de l'escalfament, per evitar que es deformi.

7.Sistema de suggeriments sonors. Hi ha una alarma abans de la finalització de cada desoldadura i soldadura.



3.Per què hauríeu de triar Dinghua?

1. Dinghua té més de 10 anys d'experiència.

2.Equip de tècnics professionals i experimentats.

3. Amb producte d'alta qualitat, preu favorable i lliurament oportuna.

4. Respon a totes les seves consultes en un termini de 24 hores.



4. Coneixements relacionats:

El paquet BGA (Bdll Grid Array) és un paquet de matriu de graella de boles en què es forma una bola de soldadura de matriu a la part inferior d'un

el substrat del paquet com a terminal d'E/S del circuit i està connectat a una placa de circuit imprès (PCB). Dispositius empaquetats

amb aquesta tecnologia hi ha dispositius de muntatge en superfície. En comparació amb els dispositius tradicionals de col·locació de peus com ara QFP i PLCC,

Els paquets BGA tenen les característiques següents.

1) Hi ha més E/S. El nombre d'E/S en un paquet BGA està determinat principalment per la mida del paquet i el pas de la pilota.

Atès que les boles de soldadura envasades BGA es disposen sota el substrat del paquet, el recompte d'E/S del dispositiu es pot augmentar molt,

la mida del paquet es pot reduir i es pot estalviar la petjada del muntatge. En general, la mida del paquet es pot reduir en més de

30% amb el mateix nombre de clients potencials. Per exemple: CBGA-49, BGA-320 (pas 1,27 mm) en comparació amb PLCC-44 (pas 1,27 mm) i

MOFP{{0}} (pas de 0,8 mm), la mida del paquet es redueix respectivament un 84% i un 47%.

2) Augment del rendiment de col·locació, potencialment reduint costos. Els pins de plom dels dispositius QFP i PLCC tradicionals es distribueixen uniformement

al voltant del paquet. El pas de les agulles de plom és d'1,27 mm, 1,0mm, 0,8 mm, 0,65 mm i 0,5 mm. A mesura que augmenta el nombre d'E/S, el

el to ha de ser cada cop més petit. Quan el pas és inferior a 0,4 mm, la precisió dels equips SMT és difícil d'assolir. A més,

els pins de plom es deformen fàcilment, donant lloc a un augment de les taxes de fallada del muntatge. Les boles de soldadura dels seus dispositius BGA es distribueixen

la forma d'una matriu a la part inferior del substrat, que pot acomodar més recomptes d'E/S. El pas estàndard de la bola de soldadura és d'1,5 mm,

1,27 mm, 1,0mm, BGA de pas fi (BGA imprès, també conegut com CSP-BGA, quan el pas de les boles de soldadura < 1,0 mm, es pot classificar com a CSP

paquet) pas {{0}},8 mm, 0,65 mm, 0,5 mm i ara Alguns equips de procés SMT són compatibles amb una taxa d'error de col·locació de<10 ppm.

3) L'àrea de contacte entre les boles de soldadura de matriu de la BGA i el substrat és gran i curta, cosa que afavoreix la dissipació de calor.

4) Els pins de les boles de soldadura de la matriu BGA són molt curts, cosa que escurça el camí de transmissió del senyal i redueix la inductància del plom i

resistència, millorant així el rendiment del circuit.

5) Millorar significativament la coplanaritat dels terminals d'E/S i reduir en gran mesura les pèrdues causades per una mala coplanaritat en el procés de muntatge.

6) BGA és adequat per a envasos MCM i pot aconseguir una alta densitat i un alt rendiment de MCM.

7) Tant BGA com ~ BGA són més ferms i més fiables que els circuits integrats empaquetats amb peus de pas fi.

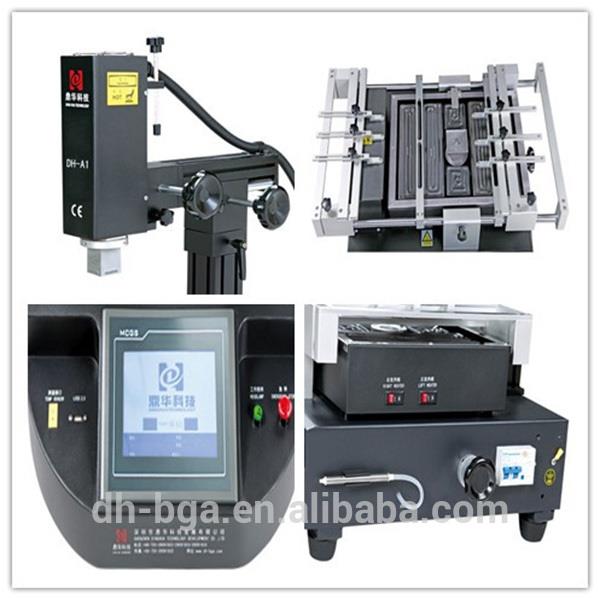

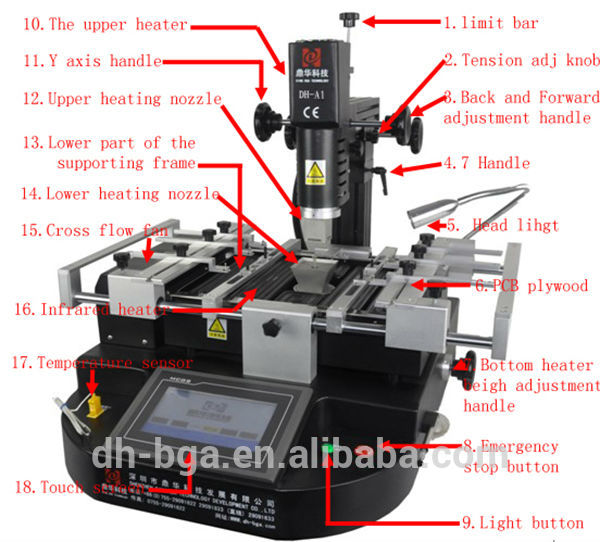

5.Imatges detallades de DH-A1 BGA REWORK STATION



6. Detalls d'embalatge i lliurament de DH-A1 BGA REWORK STATION





Detalls de lliurament de DH-A1 BGA REWORK STATION



Enviament:

1. L'enviament es farà dins dels 5 dies laborables després de rebre el pagament.

2.Enviament de lliurament ràpid per DHL, FedEX, TNT, UPS i altres maneres, com ara per mar o per aire.
