Màquina BGA per a mòbils

Màquina BGA per a mòbils



Estació de retreball BGA també màquina de reparació SMT, el fonamental de la màquina és: utilitzar aire calent i

Mètode de calefacció híbrida infraroja, tecnologia de col·locació d'alineació òptica per aconseguir la integració

Reelaboració del desmuntatge, muntatge i soldadura de xip BGA automàticament.



Mantenir-se al capdavant en el món trepidant dels telèfons mòbils i l'electrònica requereix equipar-se

les últimes eines més avançades. Una d'aquestes eines és una màquina BGA per a la reparació de telèfons mòbils.
BGA significa Ball Grid Array, que és un paquet utilitzat per a circuits integrats en telèfons mòbils i altres

electrònica. Aquestes tecnologies complexes requereixen màquines especialitzades per a la reparació i el manteniment adequats,

i aquí és on entren les màquines BGA.

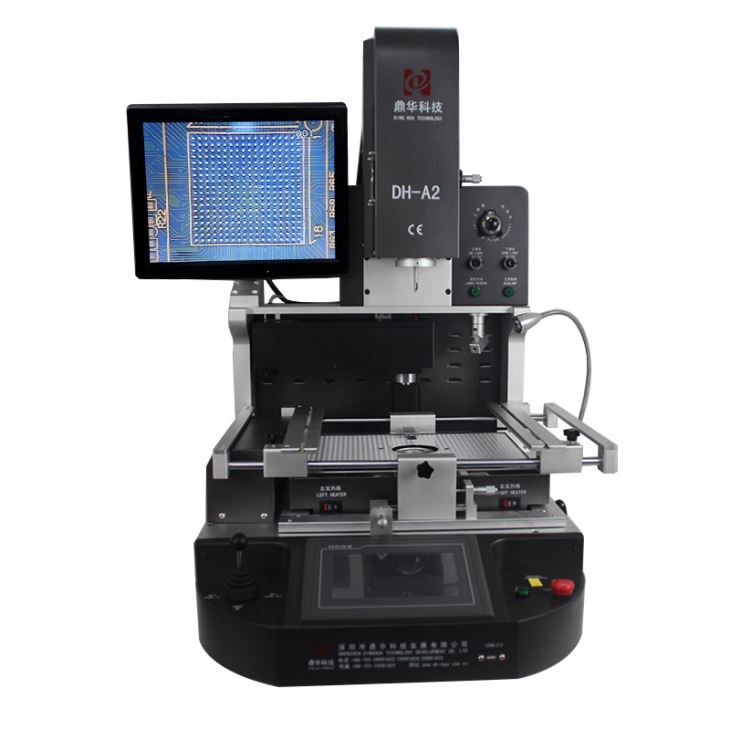

L'estació de retreball BGA DH-A2, diferents vistes i peces

Les màquines BGA estan dissenyades especialment per reparar i substituir components BGA en telèfons mòbils.

Utilitzen un sofisticat sistema de calefacció i refrigeració per eliminar components fallits i instal·lar-ne de nous

perfectament.



L'estació de reparació SMT DH-A2 es pot utilitzar per a emmagatzematge, telèfon mòbil, ordinador i multimèdia i decodificadors, tot i que defensa i aeroespacial, etc.



1. Aplicació de la màquina BGA per a mòbils

Per soldar automàticament, recollir, substituir i desoldar un tipus diferent de xips:

BGA, PGA, POP, BQFP, QFN, SOT223, PLCC, TQFP, TDFN, TSOP, PBGA, CPGA, xips LED, etc.



2. Característiques del producte de la màquina BGA per a mòbils

* Té una vida útil estable i llarga (dissenyat per a 15 anys d'ús)

* Pot reparar diferents plaques base amb una alta taxa d'èxit

* Es va controlar estrictament la temperatura de calefacció i refrigeració

* Disposa d'un sistema d'alineació òptica: muntatge amb precisió en 0,01 mm

* És fàcil d'operar. Qualsevol pot aprendre a utilitzar-lo en 30 minuts.

No es necessita cap habilitat especial.



3. Especificació deMàquina BGA per a mòbils



Font d'alimentació	110~240V 50/60Hz
Taxa de potència	5400W
Nivell automàtic	soldar, desoldar, agafar i substituir,
CCD òptic	Visió dividida, fent imatges de punts a la pantalla del monitor
Font d'alimentació	Meanwell (TW)
espai entre xips	0,15 mm

Pantalla tàctil	Corbes de temperatura en temps real
Mida PCBA disponible	10 * 10 ~ 400 * 420 mm
mida de xip	1 * 1 ~ 80 * 80 mm
Pes	uns 74 kg
L'embalatge s'atenua	82*77*82 cm



4. Detalls deMàquina BGA per a mòbils

Els avantatges d'utilitzar una màquina BGA per a la reparació de telèfons són nombrosos. En primer lloc, estalvia temps i energia

reduint la necessitat de mà d'obra. Utilitzant mètodes tradicionals, els tècnics utilitzarien una pistola de calor

per fondre i eliminar components BGA, la qual cosa requereix una mà ferma i molta pràctica.

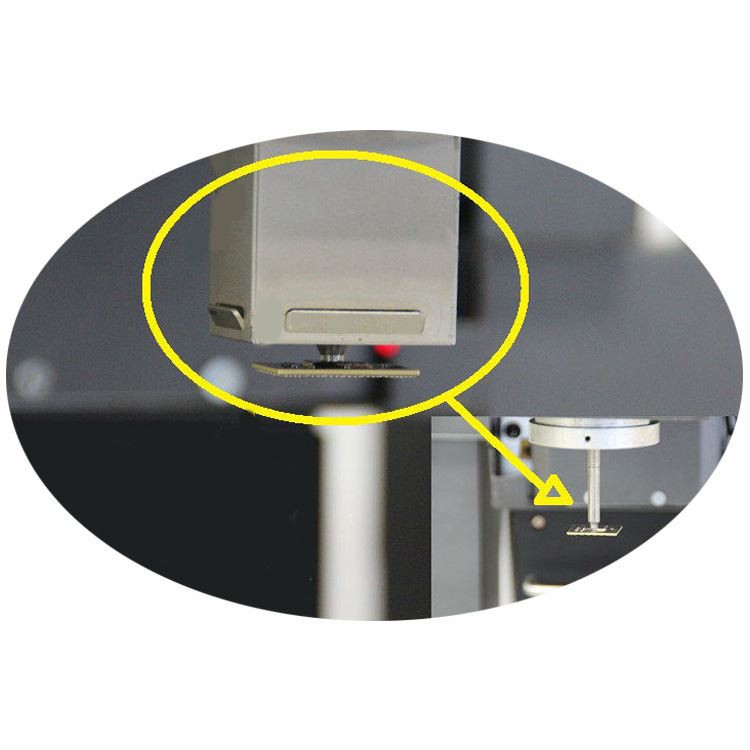

1. L'aire calent superior i una ventosa de buit instal·lades junts, que és convenient agafar un xip/component peralineant.



2. CCD òptic amb una visió dividida per a aquells punts en un xip en comparació amb la imatge de la placa base a la pantalla d'un monitor.

Invertir en una màquina BGA per a la reparació de telèfons mòbils podria ser un canvi de joc per al vostre negoci.

Si racionalitzeu el procés de reparació i milloreu la qualitat de les vostres reparacions, podeu augmentar

satisfacció del client i fer créixer el vostre negoci.

3. La pantalla d'un xip (BGA, IC, POP i SMT, etc.) enfront dels punts de la seva placa base coincidents alineatsabans de soldar.

A més, les màquines BGA proporcionen una major precisió i precisió, la qual cosa millora la qualitat de les reparacions.





4. 3 zones de calefacció, aire calent superior, aire calent inferior i zones de preescalfament IR, que es poden utilitzar per a petits a

Placa base de l'iPhone, també, fins a plaques base d'ordinador i TV, etc.

5. Zona de preescalfament IR coberta per malla d'acer, que fa que els elements de calefacció siguin uniformes i segurs.





6. Interfície d'operació per a la configuració del temps i la temperatura, els perfils de temperatura es poden emmagatzemar tants com

50,000 grups.

En canvi, les màquines BGA es poden programar per automatitzar tot el procés, estalviant temps i reduint

el risc d'errors costosos.









5. Per què triar la nostra màquina BGA per a mòbils?

En conclusió, si teniu un negoci de reparació de telèfons mòbils o voleu entrar al sector,

invertir en una màquina BGA és un moviment prudent. Amb la seva tecnologia avançada i racionalitzada

procés, pot portar el vostre negoci al següent nivell.



6. Certificat d'estació de reballing BGA

Certificats UL, E-MARK, CCC, FCC, CE ROHS. Mentrestant, per millorar i perfeccionar el sistema de qualitat,

Dinghua ha aprovat la certificació d'auditoria in situ ISO, GMP, FCCA, C-TPAT.

7. Embalatge i enviament de l'estació de reballing BGA



8. Enviament per a la màquina BGA per a mòbils

DHL, TNT, FEDEX, SF, transport marítim i altres línies especials, etc. Si voleu un altre termini d'enviament,

si us plau, digueu-nos.Us donarem suport.



9. Condicions de pagament

Transferència bancària, Western Union, targeta de crèdit.

Si us plau, digueu-nos si necessiteu un altre suport.

10. Guia de funcionament de la màquina BGA per a mòbil DH-A2

11. Els coneixements rellevants per a la màquina BGA per a mòbils

Descripció del mètode bàsic d'ús de l'estació de retreball BGA per desoldar:

1. Preparació per a la reparació: per a la reparació del xip BGA, determineu el broquet d'aire que s'utilitzarà.

2. Estableix la temperatura de desoldació i emmagatzema-la perquè es pugui trucar directament quan es repari més tard.

3. Canvieu al mode de desmuntatge a la interfície de la pantalla tàctil, feu clic al botó de reparació, al capçal de calefacció

baixarà automàticament per escalfar el xip BGA.

4. Un cop finalitzada la línia de corba de temperatura de l'estació de retreball, el broquet d'aspiració es seleccionarà automàticament

amunt el xip BGA i, a continuació, el capçal de col·locació aspirarà el BGA a la posició inicial. L'operador pot con-

connecteu el xip BGA amb la caixa de material. S'ha completat la desoldació.

Aquest és el mètode de desoldar mitjançant l'estació de retreball BGA. No és difícil utilitzar la soldadura per a la col·locació

i soldadura. Us enviem el manual d'instruccions, el CD i la màquina junts, només heu de seguir les instruccions

manual, si és convenient, també podeu estudiar a la nostra empresa de forma gratuïta. Per descomptat, també oferim ensenyament de vídeo

orientació a l'estranger, etc.
