2 zones de calefacció Touch Screen BGA Machine Rework

2 zones de calefacció Touch Screen BGA Machine Rework

Aquesta DH -200 és una petita màquina de reparació IC amb capçal superior i zona de preescalfament IR, també una pantalla tàctil

per temps i temperatura controlats amb precisió. S'utilitza per a iPhone, iPad,Huawei, telèfon mòbil Samsung, etc.

1. Funcions del producte de 2 zones de calefacció Touch Screen BGA Màquina de reelaborar la petita màquina de reelaborar les mides

1. Aire calent i tecnologia de soldadura per infrarojos
2. L’aire calent i la calefacció per infrarojos poden evitar danys de la IC causats per una calefacció ràpida o contínua.
3. Fàcil d’operar; L’usuari pot arribar a ser competent després d’un dia de formació.
4. No calen eines de soldadura; Pot soldar xips de fins a 50 mm.
5. Equipat amb un sistema de fusió calenta de 800W, amb un rang de preescalfament de 240mm x 180mm.
6. No afecta els components intel·ligents sense aire calent i és adequat per a la soldadura BGA, SMD, CSP, LGA, QFP, PLCC i BGA.
7. És adequat per a diversos components d’ordinador, portàtil i PlayStation BGA, especialment els chipsets de Northbridge i Southbridge.

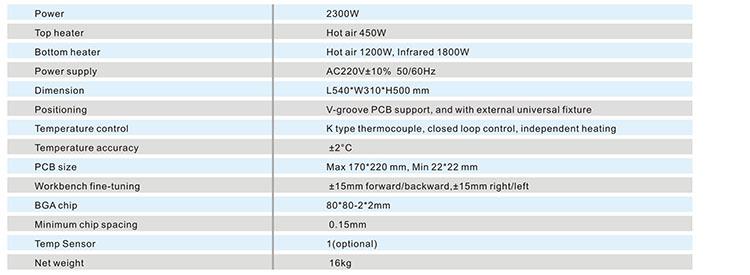

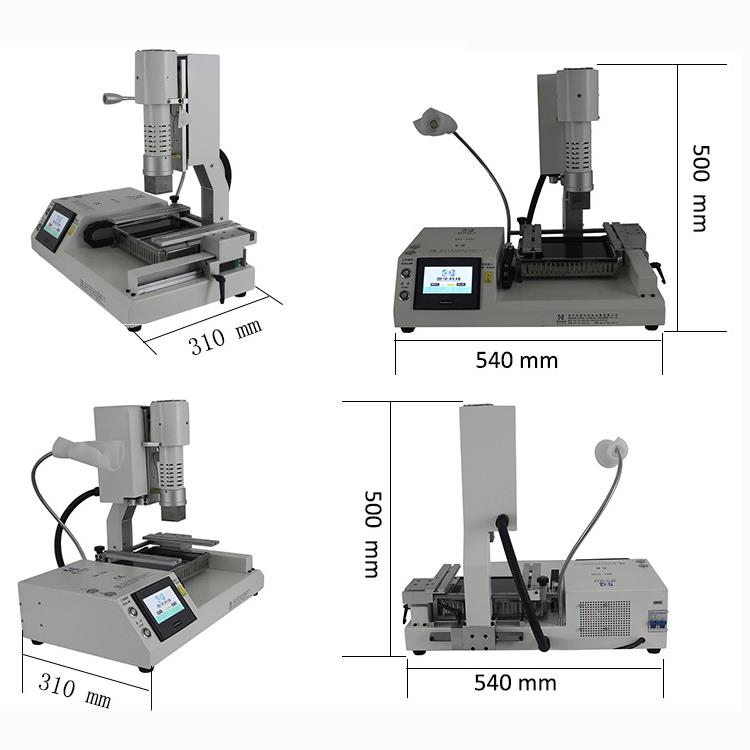

2. Especificació de 2 zones de calefacció Touch Screen BGA Machine Rework

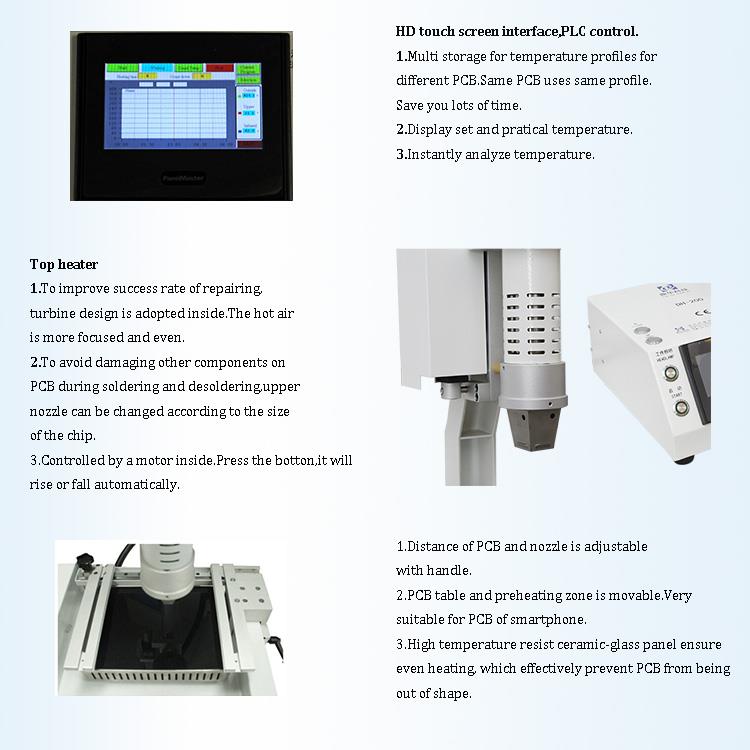

3. Detalls de 2 zones de calefacció Touch Screen BGA Machine Rework

1.2 Escalfadors independents (aire calent i infrarojos);

2. Pantalla digital HD;

3. Interfície de pantalla tàctil HD, control PLC;

4. Passat LED;

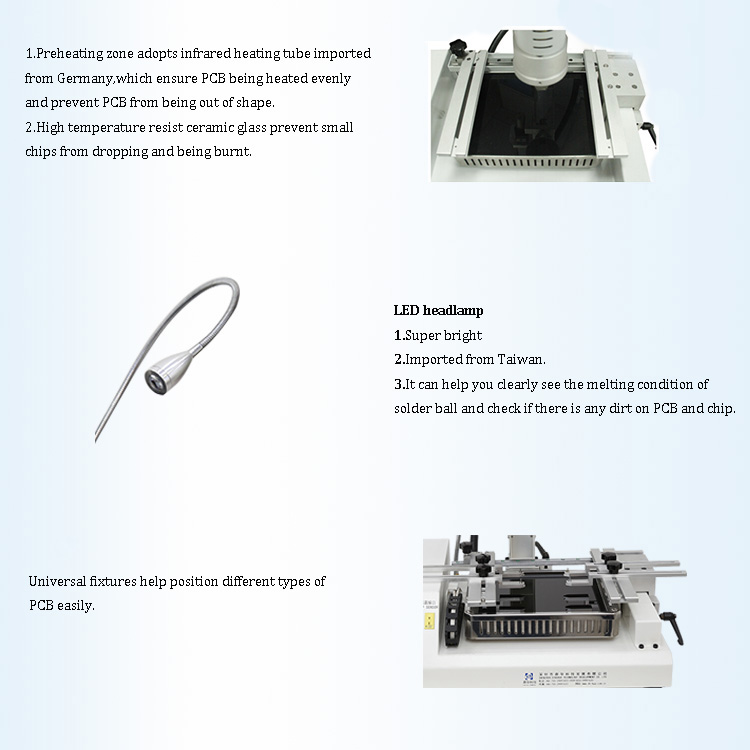

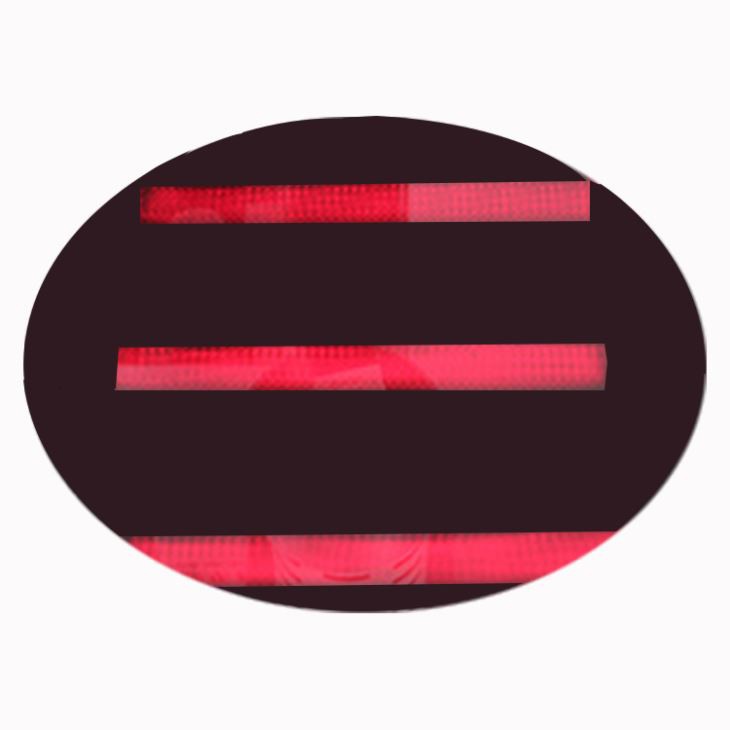

a. La zona de preescalfament, els tubs de calefacció de fibra de carboni IR i el blindatge de vidre anti-temperatura a alta temperatura, que poden evitar que els petits components caiguin.

b. Llum LED, potència de 10W, brillant i flexible.

c. 4 accessoris universals que es poden utilitzar per a altres PCB amb formes irregulars.

1. Distància regulable per a PCB i boquilla

2. PCB Movible PCB i zona de preescalfament de IR

3. Cap superior, augmenten automàticament o disminueixen

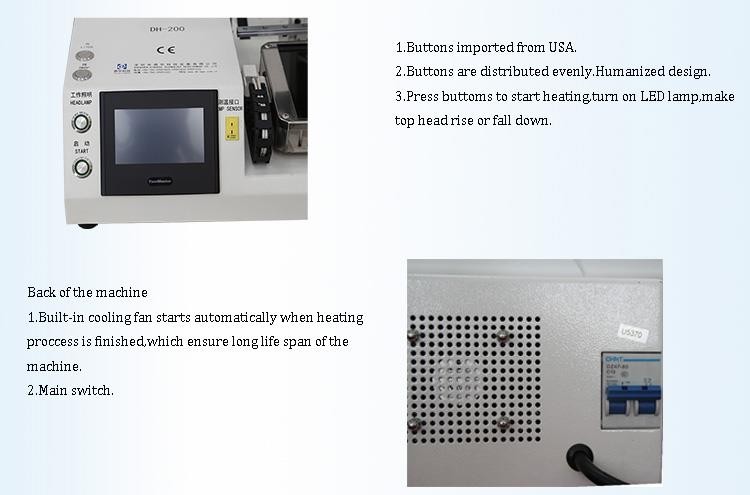

1. 4 botons, dos dels quals controlen la pujada i baixada del cap superior; Senzill i eficaç.
2. El ventilador de refrigeració integrat, que garanteix que el preescalfament IR no es sobreescalfa.

4. Per què trieu la nostra màquina de reelaboració de pantalla tàctil de la zona tàctil de la zona tàctil de la zona de calefacció?

• El calefactor és un factor crític per a una reelaboració amb èxit. Utilitzem un importat de Taiwan o Alemanya i realitzem proves estrictes a cada unitat.
• El resultat després de la desoldització és net i perfecte, amb el PCB que es manté en un estat nou.
• El disseny de l’aire calent inclou almenys un forat i quatre osques als seus quatre costats, cosa que ajuda a prevenir el sobreescalfament.

Ús:BGA, PGA, QFN, PLCC, TSOP, PBGA, CPGA, IC, etc.

5. Certificat de 2 zones de calefacció Touch Screen BGA Machine Rework

1. Més de 38 PC de patents i 100 tecnologies avançades admeses pel govern.

2.Ce, iOS9001, i ROHS, etc.

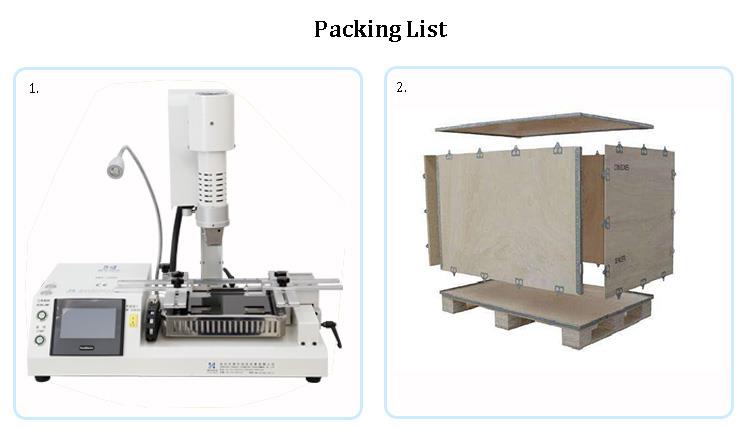

6. Embalatge i enviament de 2 zones de calefacció Touch Screen BGA Machine

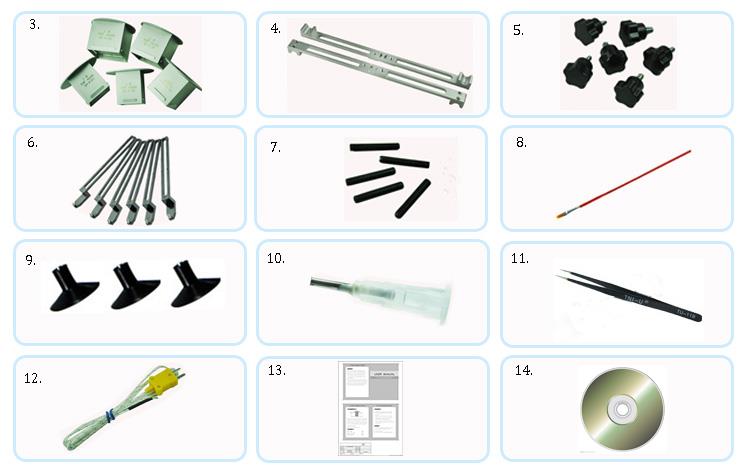

Els accessoris de la pantalla de reelaboració de la pantalla de 2 zones de calefacció Touch Screen

1. 6 accessoris universals
2. Cargols sense caps
3. Raspallar
4. Xucladores de goma
5. Ploma de buit
6. Pinces
7. Termocopa
8. CD d’ensenyament
9. Manual

7. L'ús de la pantalla de reelaboració BGA de la pantalla Touch Screen (DH -200))

El cicle complet de reelaboració, incloent -hi el preescalfament, la desoldització, la soldadura del component i eliminar la soldadura residual, pot requerir l’ús d’un ferro de soldadura i reboteig. Suggerim utilitzar unStencil UniversalApte per a molts xips diferents, una estació de reelaboració de BGA, una petita soldadura i una plantilla per al cicle de reelaboració.

L’espectre de dispositius de muntatge de superfície compatibles oscil·la entre molt petits (1x1mm) fins a components grans (BGA).

El mòdul de calefacció inferior a la zona completa s’ha optimitzat per a la reelaboració de PCB de mida petita, com els que es troben en l’electrònica de consum (telèfons mòbils, iPads, rastrejadors GPS, etc.).

Diverses biblioteques de perfil preinstal·lades i una intuïtiva experiència d'usuari visual permeten als nous operadors començar a funcionar immediatament.

Nombroses funcions professionals, incloent una zona de preescalfament de IR mòbil i llum de calefacció IR de vidre, fan que aquesta màquina sigui àmpliament utilitzada en botigues de reparació personal i petites fàbriques.

8. Coneixement relacionat de les 2 zones de calefacció Touch Screen BGA Rework Machine

Com eliminar una articulació de soldadura:

1. Primer, escalfeu la placa PCB i BGA per eliminar la humitat. El forn es pot controlar mitjançant una configuració de temperatura constant.
2. Seleccioneu el Tuyere que s’ajusti a la mida del xip BGA i fixeu -lo a la màquina. El Tuyere superior ha de cobrir lleugerament el xip BGA, amb un marge d’1 a 2mm. El Tuyere superior pot ser lleugerament més gran que el BGA, però no hauria de ser més petit, ja que això podria provocar un escalfament desigual del BGA. El Tuyere inferior ha de ser lleugerament més gran que el BGA.
3. Arreglar el PCB problemàtic a l'estació de reelaboració de BGA. Ajusteu la seva posició i aferreu el PCB amb el dispositiu. Assegureu -vos que el Tuyere inferior BGA estigui alineat (per a PCB irregulars, utilitzeu un dispositiu de forma especialment en forma). Tireu la línia de mesurament de la temperatura i ajusteu la posició de la Tuyere superior i inferior de manera que el Tuyere superior cobreixi el BGA, deixant un buit d’uns 1 mm, mentre que el Tuyere inferior està contra el PCB.
4. Estableix la corba de temperatura corresponent: punt de fusió de plom a 183 graus i punt de fusió sense plom a 217 graus. Seguiu la corba de temperatura del programa sense plom a l'estació de reelaboració, fent ajustaments necessaris com es mostra a la figura. (La figura següent mostra els paràmetres que personalment he establert per a reparacions, però només és per referència. També es recomana fer funcionar l'estació de reelaboració de BGA amb una corba de temperatura establerta per a ajustaments fàcils i un control de temperatura en temps real.)
5. Feu clic per començar el procés de soldadura. Quan l’alarma indiqui el standby, traieu el cap de vent superior i utilitzeu el bolígraf de succió de buit que ve amb la màquina per recollir el BGA.

Si no es pot eliminar l’articulació de soldadura, solucioneu el procés BGA i ajusteu la configuració en funció de les condicions que es troben durant les reparacions reals.
