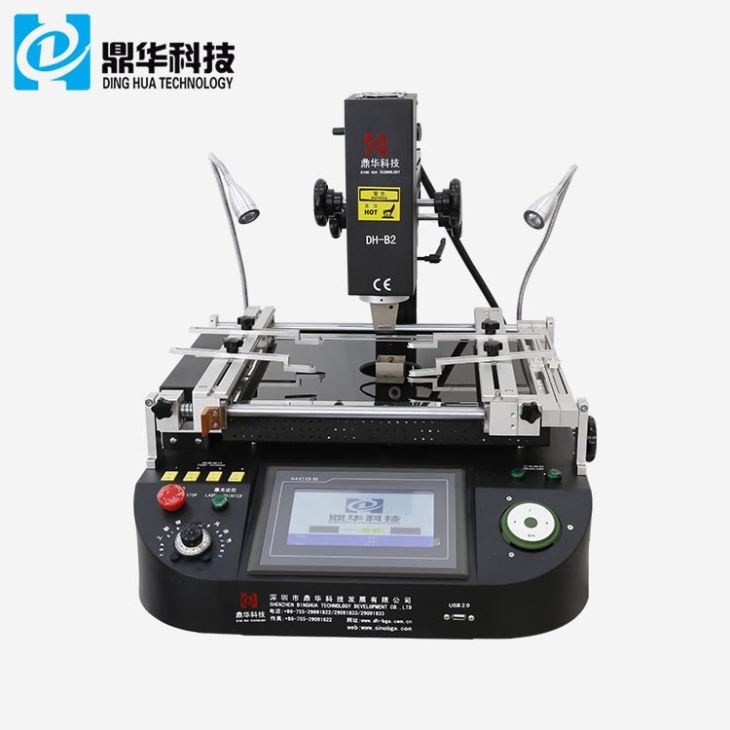

Màquina de retreball BGA de pantalla tàctil de posició làser
Desenvolupat originalment per Shenzhen Dinghua Technology. DH-B2 és una solució perfecta de retreball BGA. És una tècnica fàcil, ràpida i de baix cost per reballar BGA en volums que van des d'uns pocs fins a diversos milers. L'àmplia varietat de patrons disponibles fa que l'estació de retreball BGA DH-B2 sigui una solució atractiva i flexible per als requisits de reballing BGA. Les aplicacions típiques inclouen reparació a nivell de xip i reballing de components BGA.
Descripció
1. Característiques del producte de LaserPoscióTaiScreenBGA ReworkMaxina
1. Disseny únic de tres zones de calefacció que funcionen de manera independent per controlar la temperatura amb més precisió.
2. Les àrees de primera/segona temperatura s'escalfen de manera independent, que poden configurar 8 segments de temperatura ascendents i 8
Segments de temperatura constant per controlar. Pot estalviar 10 grups de corbes de temperatura al mateix temps.
3. La tercera àrea utilitza un escalfador d'infrarojos llunyans per preescalfar i controlar la temperatura de manera independent, de manera que el PCB
es pot preescalfar completament durant el procés de desoldar i pot estar lliure de deformació.
4. Trieu un sensor K d'alta precisió importat i un bucle tancat per detectar la temperatura amunt/baixada amb precisió.
2.Especificació of LaserPoscióTaiScreenBGA ReworkMaxina
| Poder | 4800W |
| Escalfador superior | Aire calent 800W |
| Escalfador inferior | Aire calent 1200W, infrarojos 2700W |
| Font d'alimentació | AC220V+10% 50160Hz |
| Dimensió | L800*W900*H750 mm |
| Posicionament | Suport de PCB de ranura en V i amb fixació universal externa |
| Control de temperatura | Termopar tipus K, control de bucle tancat, calefacció independent |
| Precisió de la temperatura | ±2 graus |
| Mida del PCB | Màx. 450:500 mm. Mínim 20*20 mm |
| Ajustament del banc de treball | ± 15 mm endavant/enrere, ± 15 mm dreta/esquerra |
| BGAchip | 80 *80-1*1 mm |
| Espaiat mínim entre xips | 0,15 mm |
| Sensor de temperatura | 4 (opcional) |
| Pes net | 36 kg |

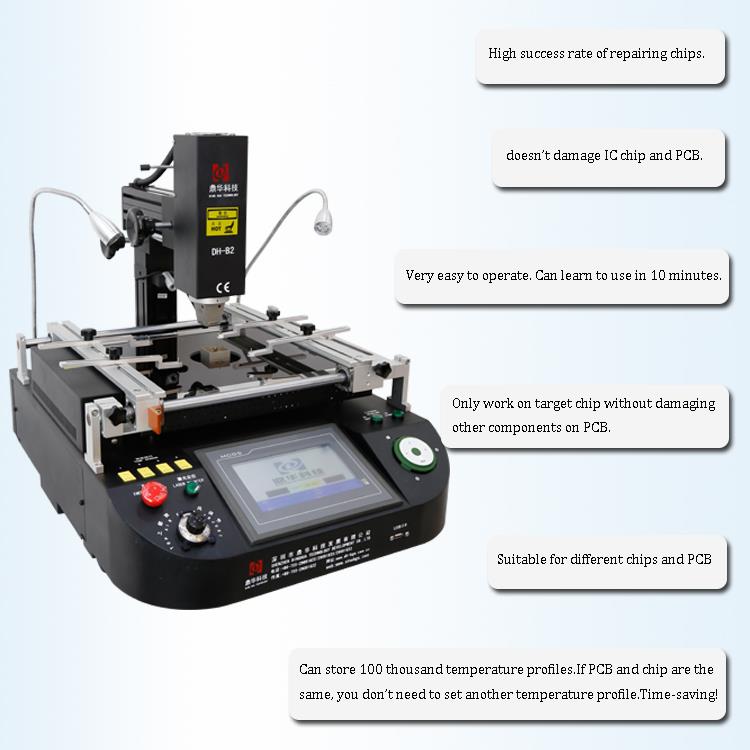

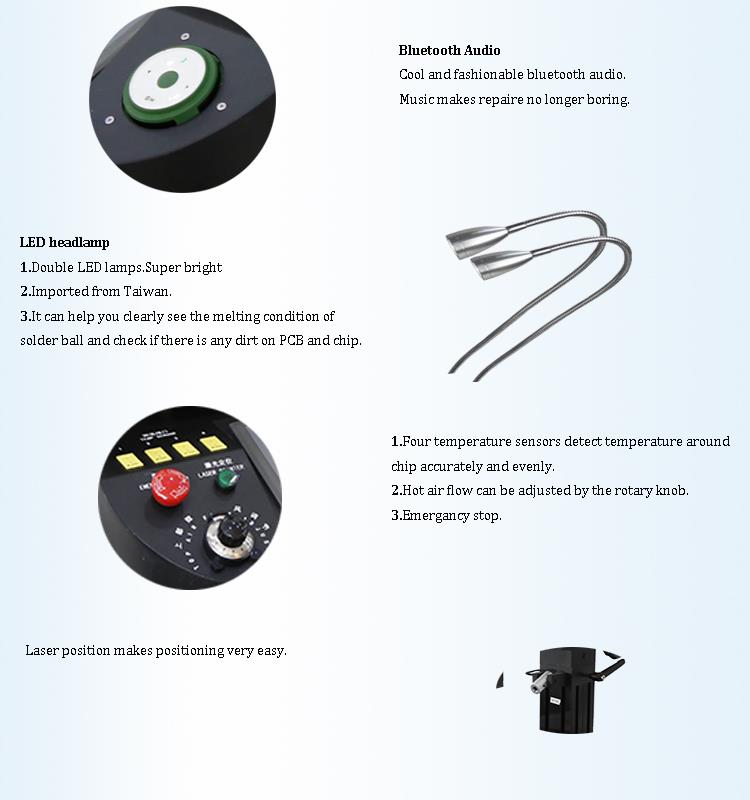

3.Detalls of LaserPoscióTaiScreenBGA ReworkMaxina
1. Interfície de pantalla tàctil HD;
2. Tres escalfadors independents (aire calent i infrarojos);
3. Bolígraf al buit;
4. Far led.
4.Per què escollir el nostre LaserPoscióTaiScreenBGA ReworkMachine?
5.Certificat

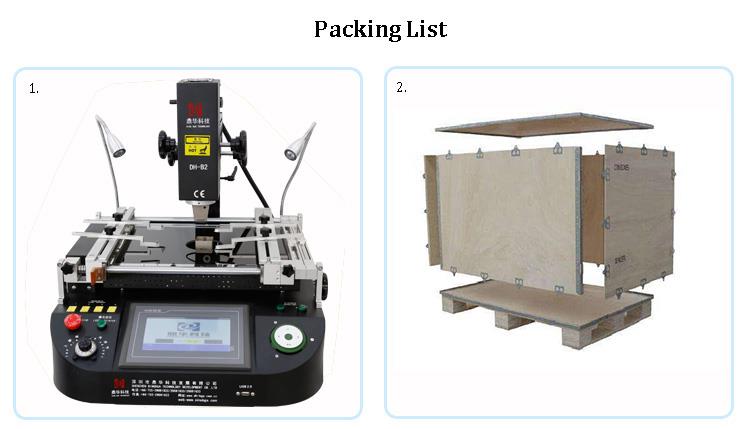

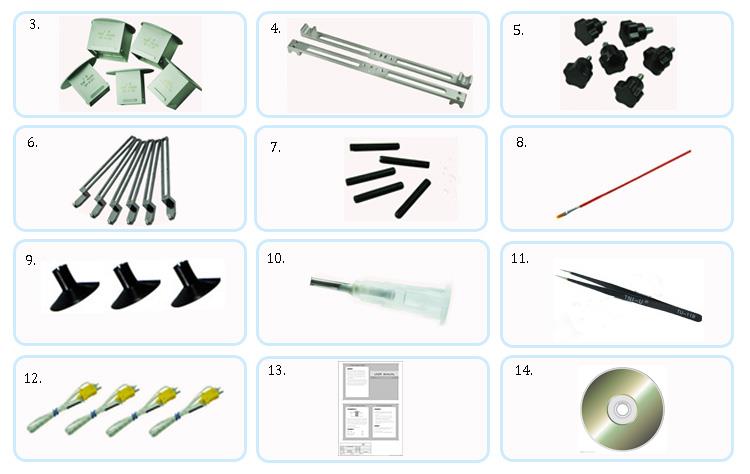

6.Embalatge i enviament
7.Vídeo de l'estació de retreball BGA DH-B2:
8. Coneixements relacionats
Procés general d'assecat de xips
- Els xips envasats al buit no s'han d'assecar.
- Si el xip envasat al buit està desembalat i la targeta indicadora d'humitat de l'envàs mostra un nivell d'humitat superior al 20% d'HR, s'ha de fer la cocció.
- Després de desembalar l'envasat al buit, si els xips estan exposats a l'aire durant més de 72 hores, s'han d'assecar.
- Els circuits integrats no envasats al buit que encara no s'utilitzen o que no han estat utilitzats pels desenvolupadors s'han d'assecar si encara no estan secs.
- El controlador de temperatura i humitat de l'assecador s'ha de configurar al 10% i el temps d'assecat ha de ser d'almenys 48 hores. La humitat real ha de ser inferior al 20%, que es considera normal.
Procés general de cocció de xips
- Quan està segellat, la vida útil del component és desembre (nota: això pot referir-se a un mes específic o a una durada de vida útil, però no està clar al text original).
- Després d'obrir el paquet segellat, els components poden romandre al forn de reflux a temperatures inferiors a 30 graus i un 60% d'HR.
- Després d'obrir el paquet segellat, si no està en producció, els components s'han d'emmagatzemar immediatament en una caixa d'assecat amb una humitat inferior al 20% d'HR.
- La cocció és necessària en els casos següents (aplicable a materials amb nivell d'humitat LEVER2 o superior):
- Quan s'obri el paquet, comproveu la targeta indicadora d'humitat a temperatura ambient. Si la humitat és superior al 20%, cal coure.
- Si els components es deixen fora després d'obrir l'envàs durant un temps que supera els límits indicats a la taula i no hi ha components a soldar.
- Si, després d'obrir l'envàs, els components no s'emmagatzemen en una caixa seca amb menys del 20% d'HR segons sigui necessari.
- Si els components tenen més d'un any des de la data del segell.
5. Temps de cocció:
- Coure al forn a baixa temperatura a 40 graus ± 5 graus (amb una humitat inferior al 5% d'HR) durant 192 hores.
- Alternativament, coure al forn a 125 graus ± 5 graus durant 24 hores.
