Estació de retreball BGA per a mòbils

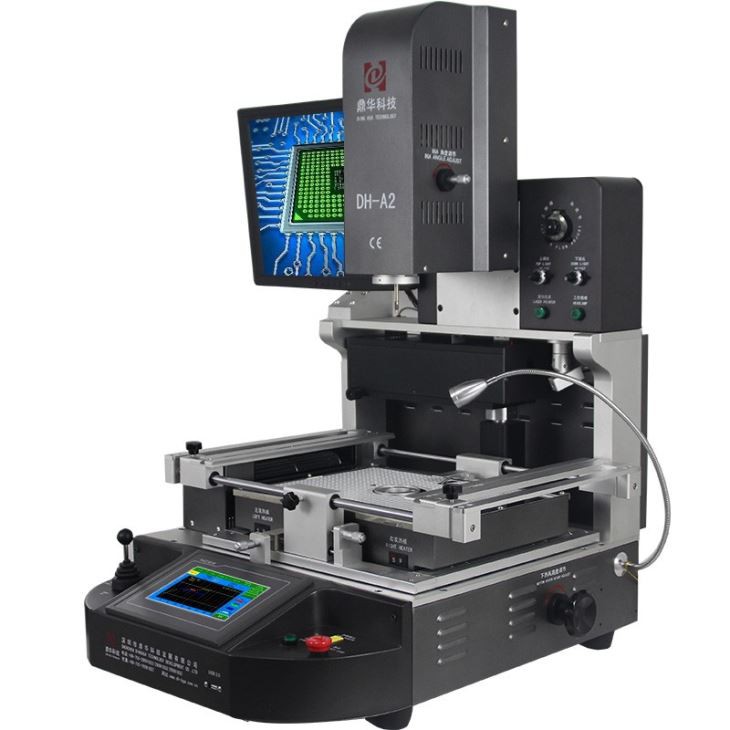

Estació de retreball BGA DH-A2 per a mòbils

L'estació de retreball BGA per a la reparació de telèfons mòbils està dissenyada per reparar PCB en telèfons mòbils. Aquesta estació s'utilitza per substituir components com ara circuits integrats, CPU, processadors gràfics i altres peces electròniques de la placa PCB. També es pot utilitzar per eliminar o substituir components defectuosos. Les característiques inclouen temperatura i pressió d'aire ajustables, un alimentador automàtic de soldadura i marcs de col·locació d'alta precisió.

El paràmetre de l'estació de retreball DH-A2 BGA per a mòbils

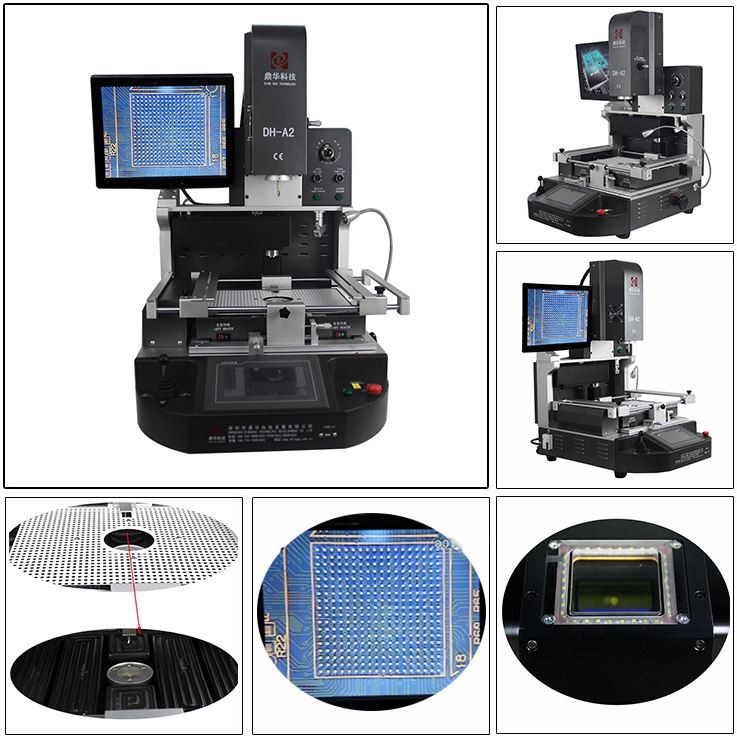

Per a diferents vistes a l'estació de retreball BGA

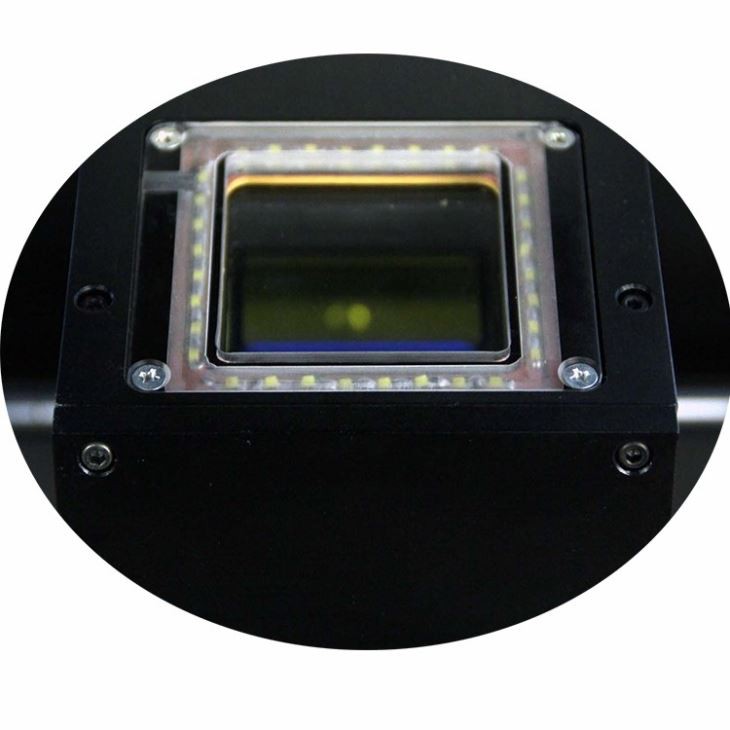

Els detalls de la il·lustració per a l'estació de retreball BGA

Funcions avançades

① El flux d'aire calent superior és ajustable per satisfer la demanda de qualsevol xip.
② Desoldar, muntar i soldar automàticament.
③ Posicionament làser integrat, ajuda al posicionament ràpid d'un PCBa.
④ Sistema de calefacció per infrarojos amb tres escalfadors independents.

⑤ Capçal de muntatge amb dispositiu de prova de pressió integrat, per protegir el PCB de l'aixafament.
⑥ El buit integrat al capçal de muntatge recull el xip BGA automàticament després de completar la desoldació.

1. Màquina: 1 conjunt
2. Tot embalat en estoigs de fusta estables i resistents, adequats per a la importació i exportació.
3. Broquet superior: 3 peces (31 * 31 mm, 38 * 38 mm, 41 * 41 mm)
Broquet inferior: 2 peces (34 * 34 mm, 55 * 55 mm)
4. Biga: 2 unitats
5. Pom pruna: 6 unitats
6. Fixació universal: 6 peces
7. Cargol de suport: 5 unitats
8. Bolígraf pinzell: 1 unitat
9. Aspiradora: 3 unitats
10. Agulla de buit: 1 unitat
11. Pinces: 1 unitat
12. Cable del sensor de temperatura: 1 unitat
13. Llibre d'instruccions professionals: 1 unitat
14. CD didàctic: 1 unitat

Algunes preguntes habituals sobre com establir temperatures per a una estació de retreball BGA per a dispositius mòbils:

1, Excés de flux i contaminació:Hi ha massa flux a la superfície BGA i la malla d'acer, les boles de soldadura i la taula de col·locació de boles no estan netes ni seques.

2, condicions d'emmagatzematge:La pasta de soldadura i les boles de soldadura no s'emmagatzemen a la nevera a 10 graus. El PCB i el BGA poden tenir humitat i no s'han cuinat.

3, Targeta de suport de PCB:Quan soldeu la BGA, si la targeta de suport de la PCB està massa ajustada, no hi ha espai per a l'expansió tèrmica, que pot provocar deformacions i danys a la placa.

4, Diferència entre la soldadura amb plom i la sense plom:La soldadura amb plom es fon a 183 graus, mentre que la soldadura sense plom es fon a 217 graus. La soldadura amb plom té una millor fluïdesa, mentre que la soldadura sense plom és menys fluida però respectuosa amb el medi ambient.

5, Neteja de la placa de calefacció per infrarojos:La placa de calefacció infraroja fosca de la part inferior no s'ha de netejar amb substàncies líquides. Utilitzeu un drap sec i unes pinces per netejar.

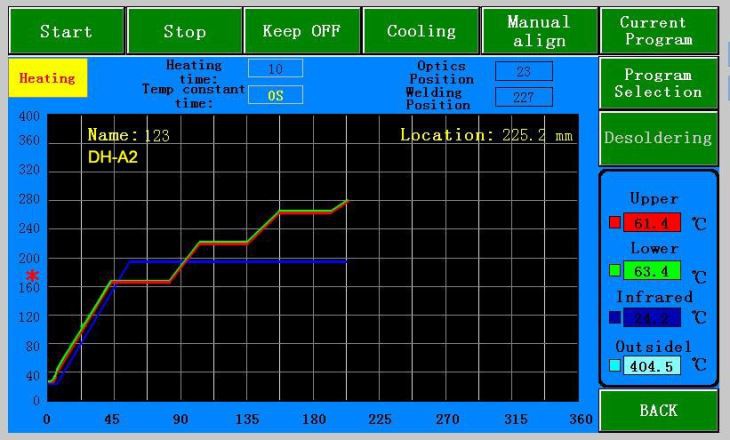

6, Ajust de les corbes de temperatura:Si la temperatura mesurada no arriba als 150 graus després d'acabar la segona etapa (etapa de calefacció), es pot augmentar la temperatura objectiu a la corba de temperatura de la segona etapa o allargar el temps de temperatura constant. En general, la mesura de la temperatura hauria d'arribar als 150 graus després de completar la segona corba.

7, tolerància a la temperatura màxima:La temperatura màxima que pot suportar la superfície BGA és inferior a 250 graus per a la soldadura amb plom (l'estàndard és de 260 graus) i menys de 260 graus per a la soldadura sense plom (l'estàndard és de 280 graus). Consulteu les especificacions BGA del client per obtenir informació precisa.

8, Ajust del temps de refluig:Si el temps de reflux és massa curt, augmenteu moderadament el temps de temperatura constant de la secció de reflux i allarga el temps segons sigui necessari.

Tot i que establir la corba de temperatura per a l'estació de retreball BGA pot ser complex, només s'ha de provar una vegada. Després de desar la corba de temperatura, es pot reutilitzar diverses vegades. La paciència i l'atenció acurada durant el procés de configuració són essencials per garantir que l'estació de retreball BGA estigui configurada correctament, garantint així un alt rendiment de retreball.
