Estació de retreball BGA del telèfon intel·ligent de pantalla tàctil

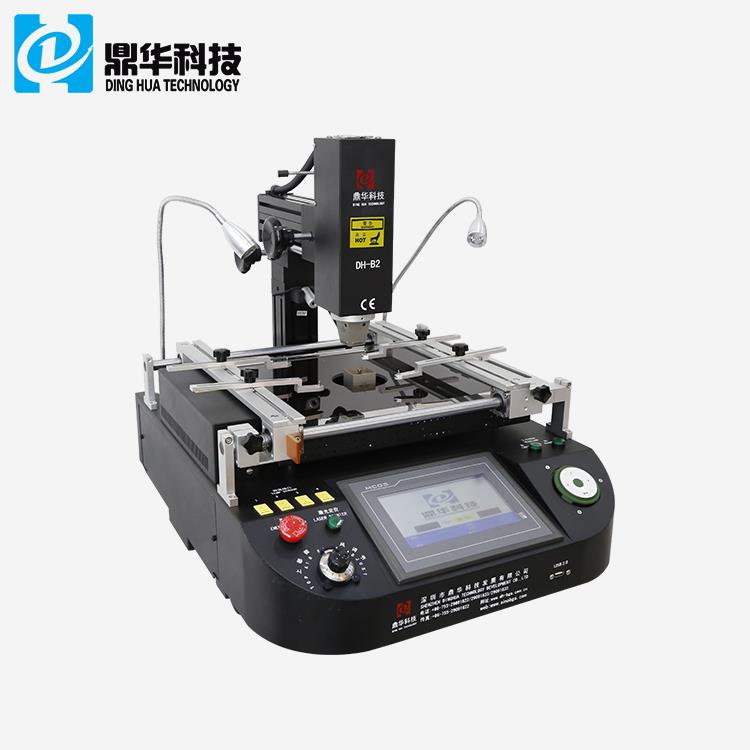

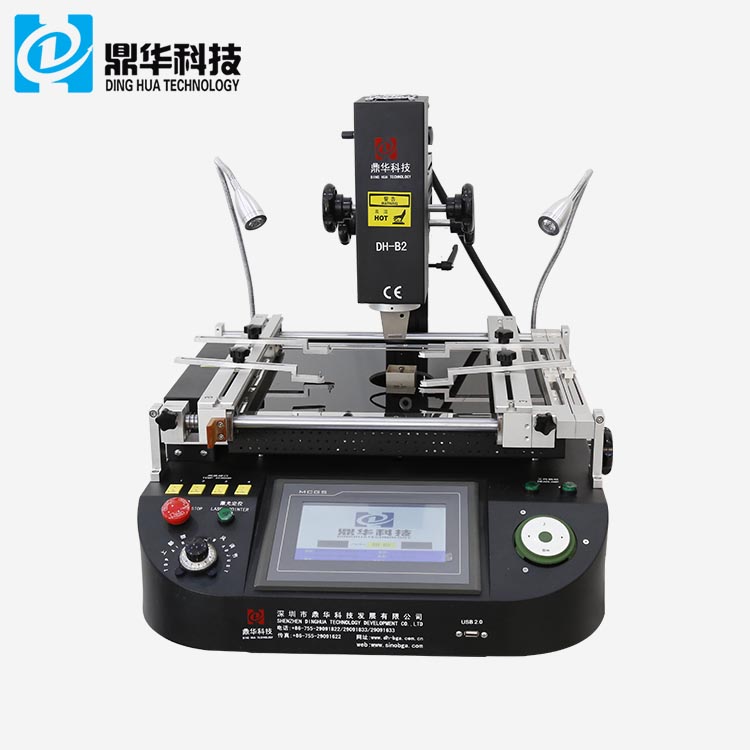

1. Descripció del producte de l'estació de retreball BGA del telèfon intel·ligent de pantalla tàctil DH-B2
Quatre sensors de temperatura externs detecten tota la temperatura de BGA al mateix temps, Dinghua BGA Rework
L'estació DH-B2 permet un seguiment de la temperatura i una anàlisi precisa del perfil de temperatura en temps real.
2. Especificació del producte de l'estació de retreball BGA del telèfon intel·ligent de pantalla tàctil DH-B2
Especificacions DH-B2 | |
Potència total | 4800W |
Escalfador superior | 800W |
Escalfador inferior | 2n 1200W, 3r escalfament del tub díode IR 2700W |
Poder | AC220V±10％ 50Hz |
Música Bluetooth | Amb funció Bluetooth Musical, connectat amb el mòbil o la targeta de memòria a la música, gaudeix treballant, gaudeix de la música. |
Il·luminació | Llum de treball LED de Taiwan, qualsevol angle ajustat. |

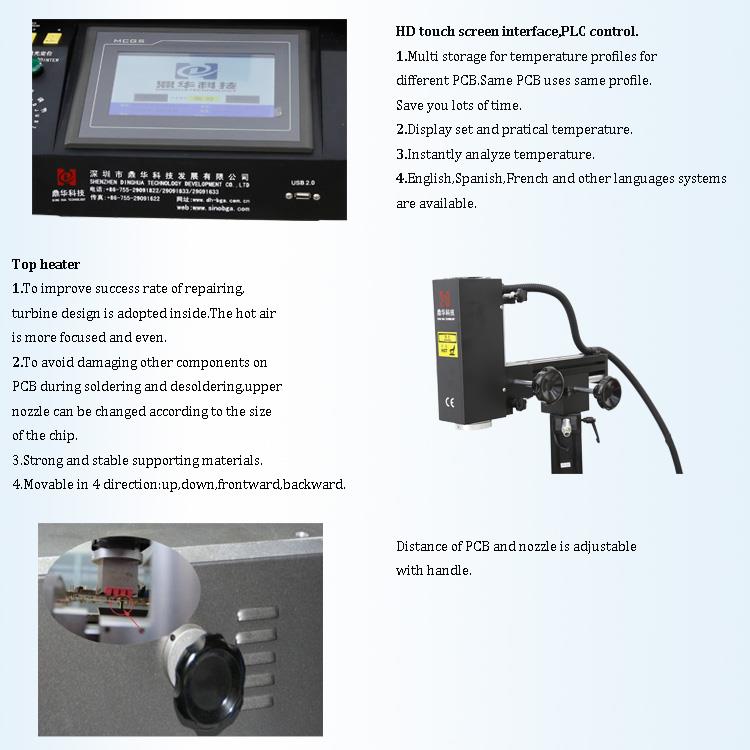

Mode operatiu | Pantalla tàctil HD, interfície de conversa intel·ligent, configuració del sistema digital |
Emmagatzematge | 50.000 grups |
Moviment de l'escalfador superior | Dreta/esquerra, cap endavant/enrere, gira lliurement. |
Posicionament | Posicionament intel·ligent, PCB es pot ajustar en direcció X, Y amb "suport de 5 punts" + Suport de PCB de ranura en V + accessoris universals. |
Control de temperatura | Sensor K, bucle tancat |
Precisió de la temperatura | ±2 graus |
Mida del PCB | Màxim 500×400 mm Mínim 20×20 mm |
Xip BGA | 2x2 mm - 80x80 mm |
Espaiat mínim entre xips | 0,15 mm |
Sensor de temperament extern | 4 unitats |
Dimensions | 650 * 700 * 650mm |
Pes net | 48KG |

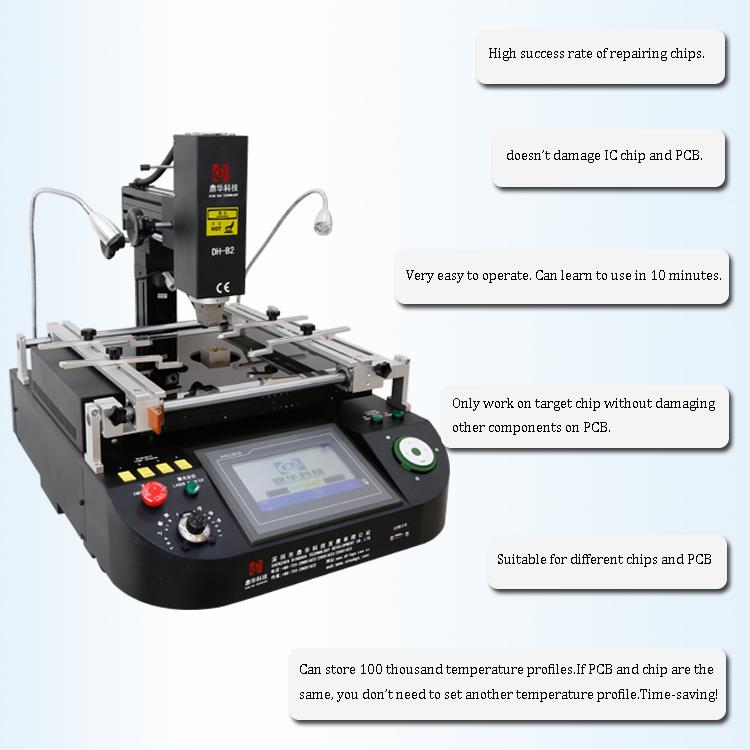

3. Avantatges del producte de l'estació de retreball BGA del telèfon intel·ligent de pantalla tàctil DH-B2

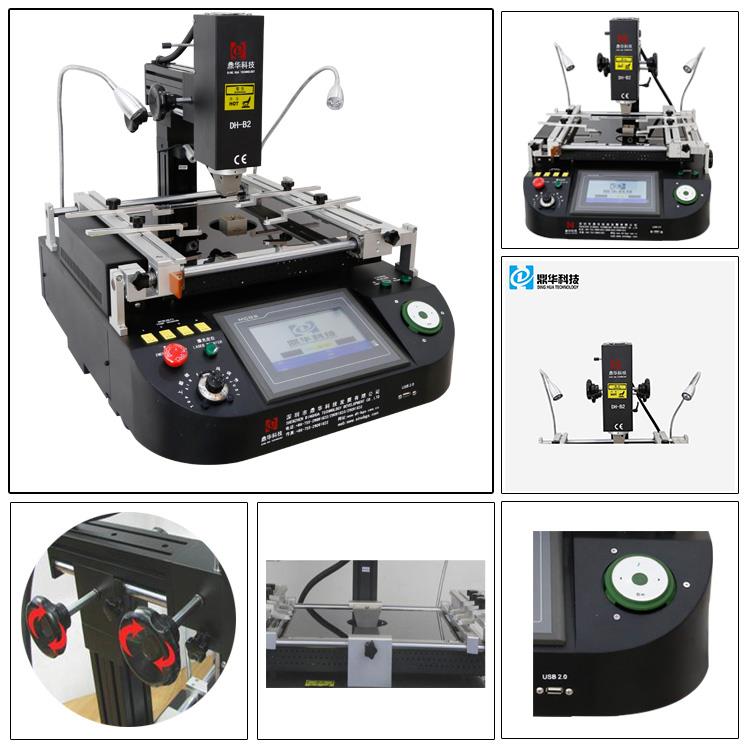

4. Detalls del producte de l'estació de retreball BGA del telèfon intel·ligent de pantalla tàctil DH-B2

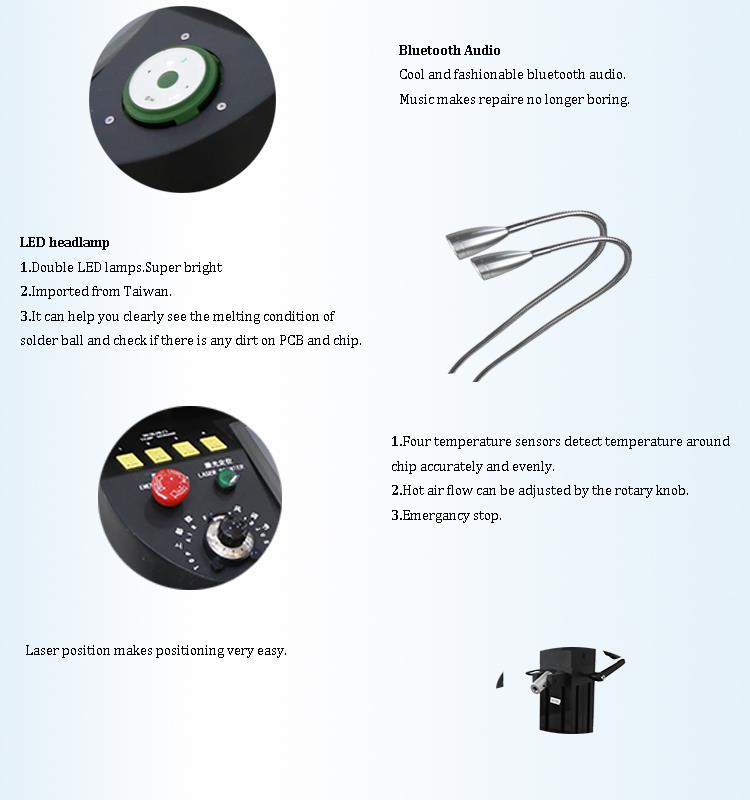

1. Àudio Bluetooth
Àudio bluetooth genial i de moda.
La música fa que les reparacions ja no siguin avorrides.

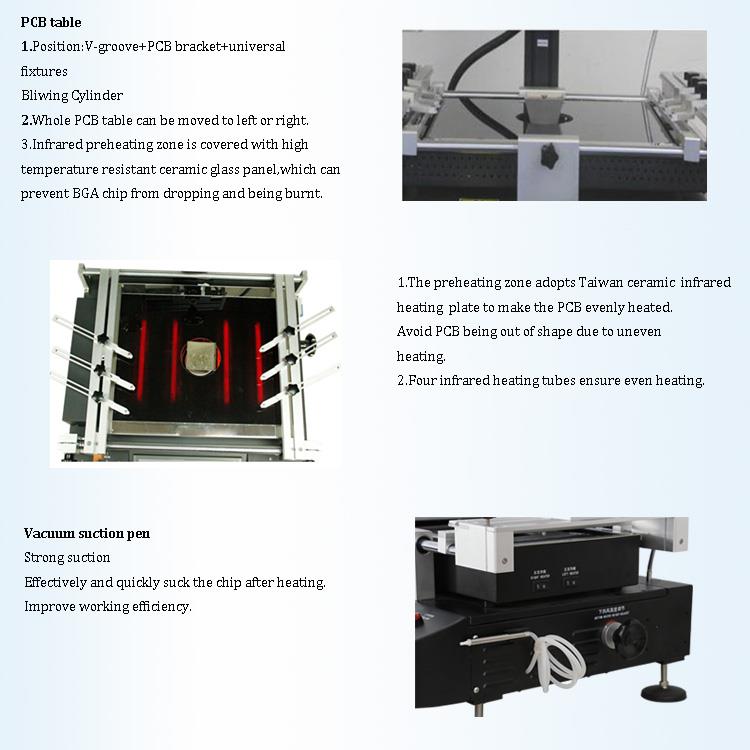

2. Quatre tubs de calefacció per infrarojos asseguren una calefacció uniforme.
3. Quatre sensors de temperatura detecten la temperatura al voltant del xip de manera precisa i uniforme.
4. El flux d'aire calent es pot ajustar mitjançant el botó giratori.
5. Parada d'emergència.
6. La posició del làser fa que el posicionament sigui molt fàcil.
5. Per què triar un telèfon intel·ligent amb pantalla tàctil BGA Rework Station DH-B2
1). Amb diferents mides de broquets, fàcil substitució i ús, personalitzat està disponible.
2). Botons de colors en anglès i xinès, fàcils de reconèixer i utilitzar.
3). Certificació CE, dispositiu de protecció d'apagat automàtic quan es produeix una emergència.
4). Sense soldadura falsa o soldadura falsa.
5). Fort sentit del termòmetre, mesura de temperatura més precisa.
6. Embalatge, lliurament de l'estació de retreball BGA del telèfon intel·ligent de pantalla tàctil DH-B2

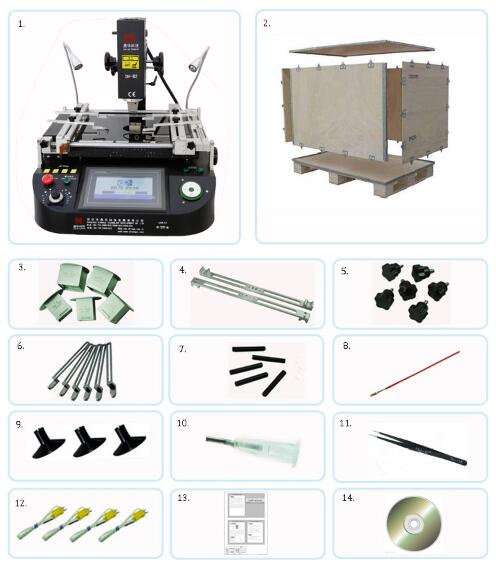

Llista d'embalatge | |
màquina | 1 conjunt |
Broquet superior | 3 peces (31 * 31 mm, 38 * 38 mm, 41 * 41 mm) |
Broquet inferior | 2 peces (34 * 34 mm, 55 * 55 mm) |
Feix | 2 unitats |
Pom de pruna | 6 unitats |
Fixació universal | 6 unitats |
Cargol de suport | 5 unitats |
Bolígraf pinzell | 1 pc |
Tassa de buit | 3 unitats |
Agulla de buit | 1 unitats |
Pinces | 1 unitats |
Cable del sensor de temperatura | 4 unitats |
Llibre d'instruccions professionals | 1 pc |
CD didàctic | 1 pc |
8.Coneixements relacionats sobre BGA
Tota la reelaboració de BGA ha de seguir un principi bàsic. El nombre d'exposicions del paquet BGA i el
S'ha de reduir el coixinet BGA al cicle tèrmic i, a mesura que augmenta el nombre de cicles tèrmics, la probabilitat
augmenta el dany tèrmic al coixinet, la màscara de soldadura i el propi paquet BGA. L'estat actual de
Tecnologia BGA Aquesta tècnica és atractiva pel seu alt nombre d'E/S. A causa de l'alt cost de la inspecció de raigs X
equip, la gent sovint acusa BGA de la necessitat d'inspecció. Aquesta tecnologia té l'avantatge de
no cal inspecció, i la tecnologia de col·locació s'ha desenvolupat des d'equips independents fins a mecànics
equipament. Les corbes d'impressió i de reflux es poden dibuixar fàcilment. No obstant això, quan el component s'elimina després de re-
movent el component, afegint boles de soldadura al component normalment no satisfà les necessitats de l'usuari.
