Màquina de reballatge automàtica mòbil IC
1.Sistema d'alineació òptica CCD HD per al posicionament2.Funció de seguretat superior amb protecció d'emergència3.Cap de calefacció superior i capçal de muntatge Disseny 2 en 14.Flux d'aire superior ajustable per satisfer la demanda de qualsevol xip
Descripció

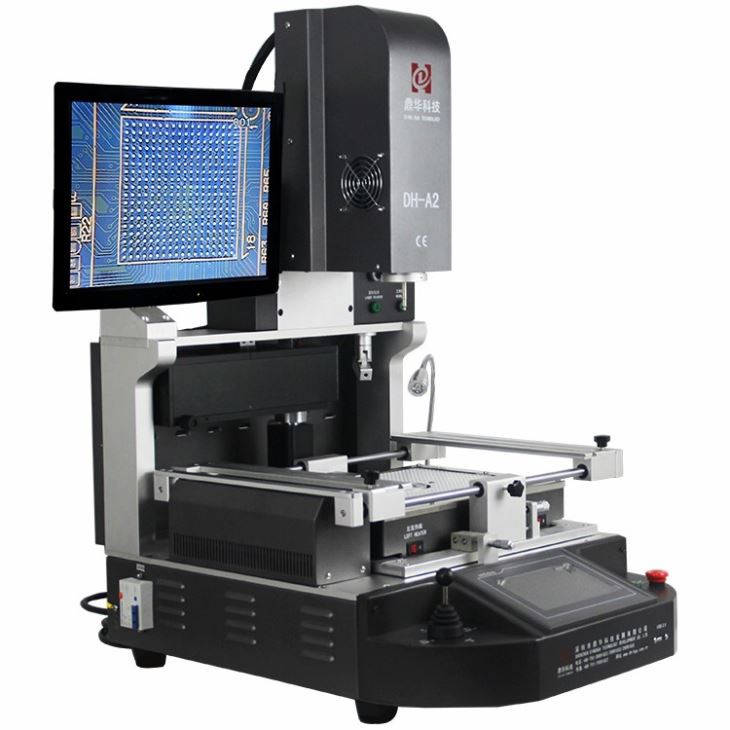

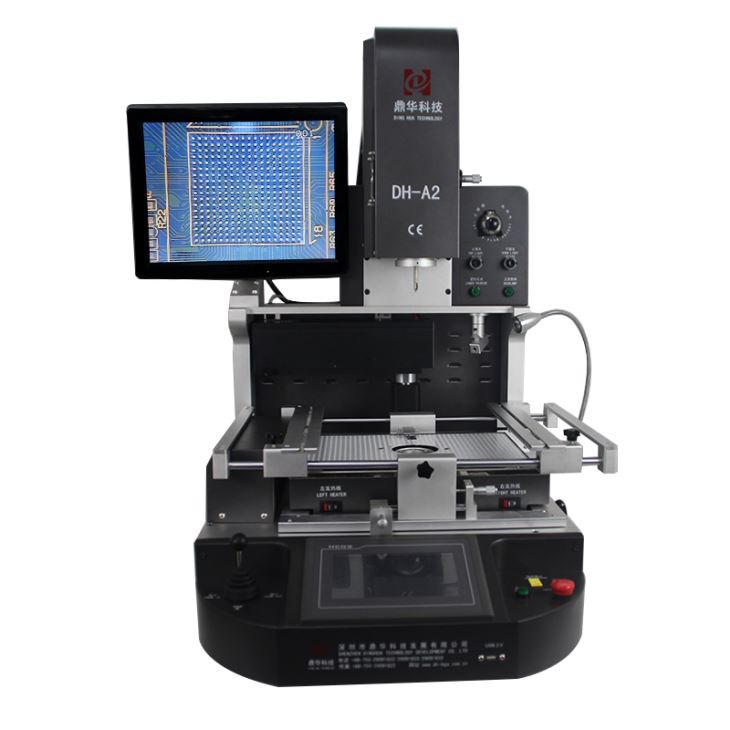

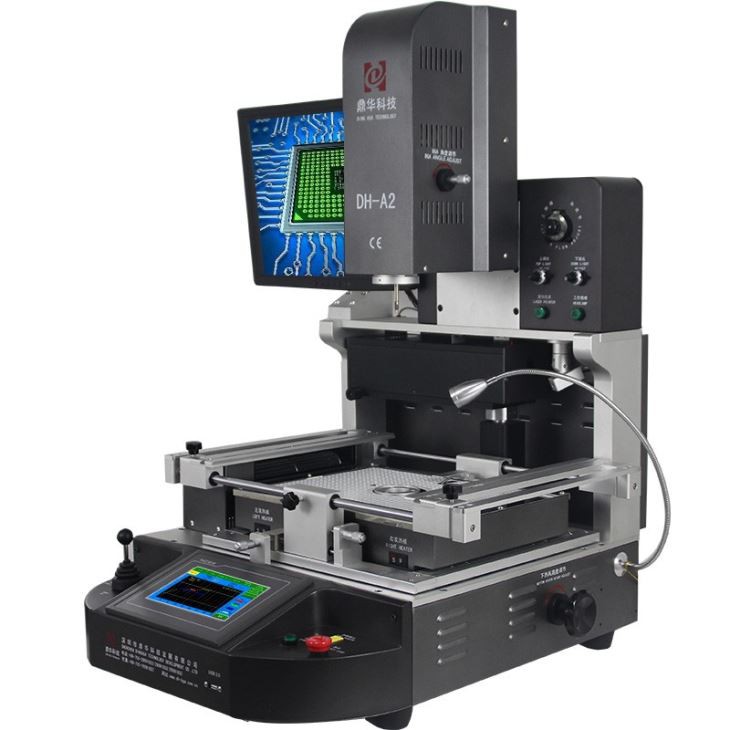

Màquina de reballatge automàtica mòbil ic
Una màquina automàtica de reballadora IC mòbil és un dispositiu utilitzat per reparar o substituir els circuits integrats (IC) en un
placa base del telèfon mòbil. És una manera eficient i rendible d'arreglar els circuits integrats danyats sense substituir-los
tota la placa base, reduint el temps de reparació i el cost per al tècnic.
La màquina reballadora utilitza diferents processos com ara el preescalfament, el flux, l'alineació, el reflux i el refredament per reparar
o substituïu l'IC del dispositiu mòbil. El procés implica eliminar l'IC danyat de la placa base, netejar
Alineant l'àrea, alineant boles noves fetes d'un aliatge especial a la posició exacta de l'IC eliminat i després soldar
el nou IC a la placa base.
La màquina automàtica de reballing estalvia temps i redueix el risc de danys a la placa base tal com està dissenyada
fer-ho automàticament, assegurant que el procés de reballing es duu a terme de manera eficient.
En resum, la màquina automàtica de reballadora IC mòbil és una eina essencial per als tècnics de reparació de telèfons mòbils, ja que
accelera el procés de reparació i estalvia costos reparant la placa base en lloc de substituir-la completament.
| Potència total | 5500W |
| 3 calefactors independents | Aire calent superior 1200 W, aire calent inferior 1200 W, preescalfament infrarojo inferior 3000 W |
| Voltatge | 110~240V més /-10 per cent 50/60Hz |

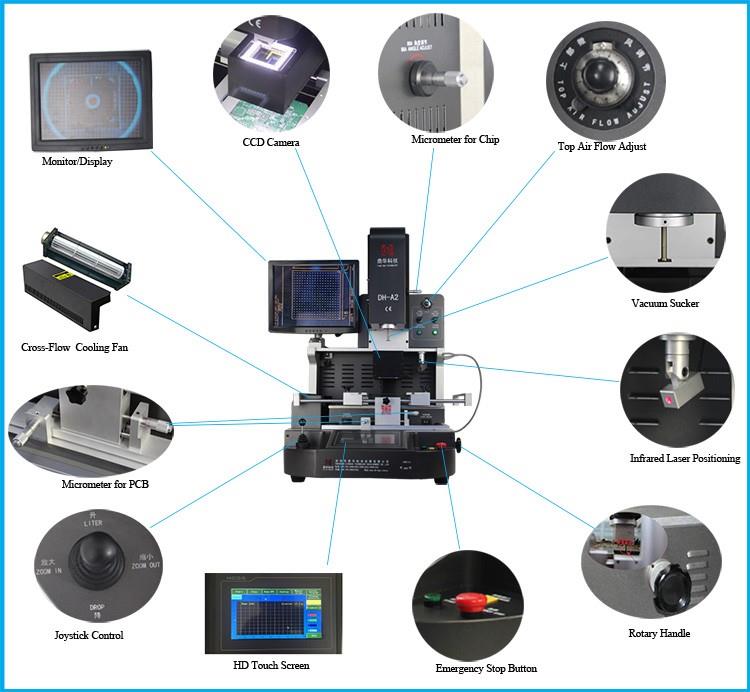

| Parts elèctriques | Pantalla tàctil de 7 polzades més mòdul de control de temperatura intel·ligent d'alta precisió més controlador de motor pas a pas més PLC més pantalla LCD més sistema òptic CCD d'alta resolució més posicionament làser |

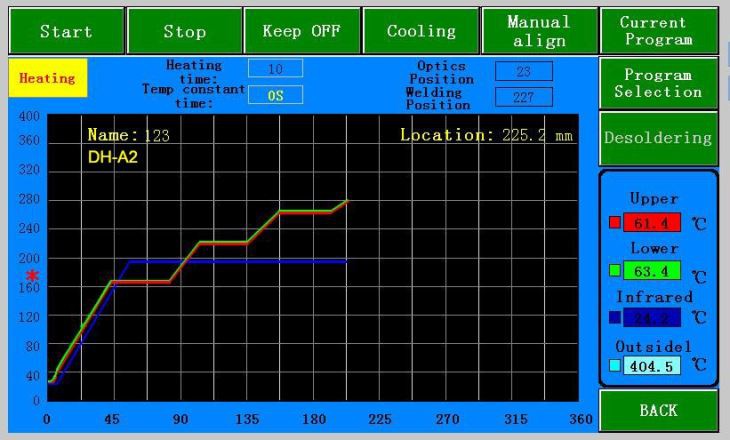

| Control de temperatura | K-Sensor de bucle tancat més compensació de temperatura automàtica PID més mòdul de temperatura, precisió de la temperatura y dins de ±2 graus. |
| Posicionament de PCB | V-groove més fixació universal més prestatge de PCB mòbil |
| Mida de PCB aplicable | Màxim 370x410mm Mínim 22x22mm |
| Mida BGA aplicable | 1*1mm~80x80mm |
| Dimensions | 600x700x850mm (L*W*H) |
| Pes net | 70 Kg |
Funcions avançades
① El flux d'aire calent superior és ajustable, per satisfer la demanda de qualsevol xip.
② Dessoldar, muntar i soldar automàticament.
③ Posicionament làser integrat, ajuda a un posicionament ràpid per a PCB.
④ Sistema de calefacció per infrarojos amb tres escalfadors independents.
⑤ Capçal de muntatge amb dispositiu de prova de pressió integrat, per protegir el PCB de l'aixafament.

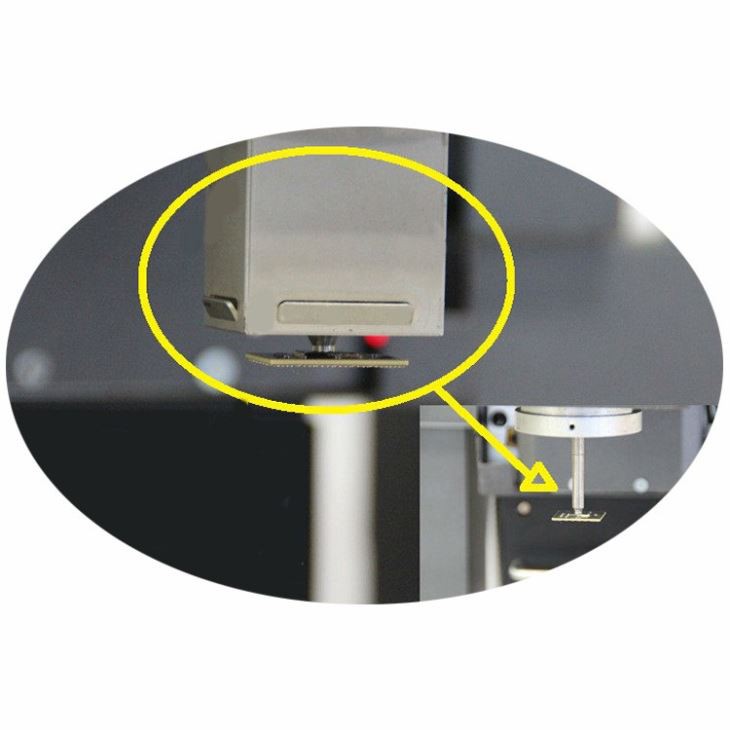

⑥ El buit integrat al capçal de muntatge agafa el xip BGA automàticament després de completar la desoldació.

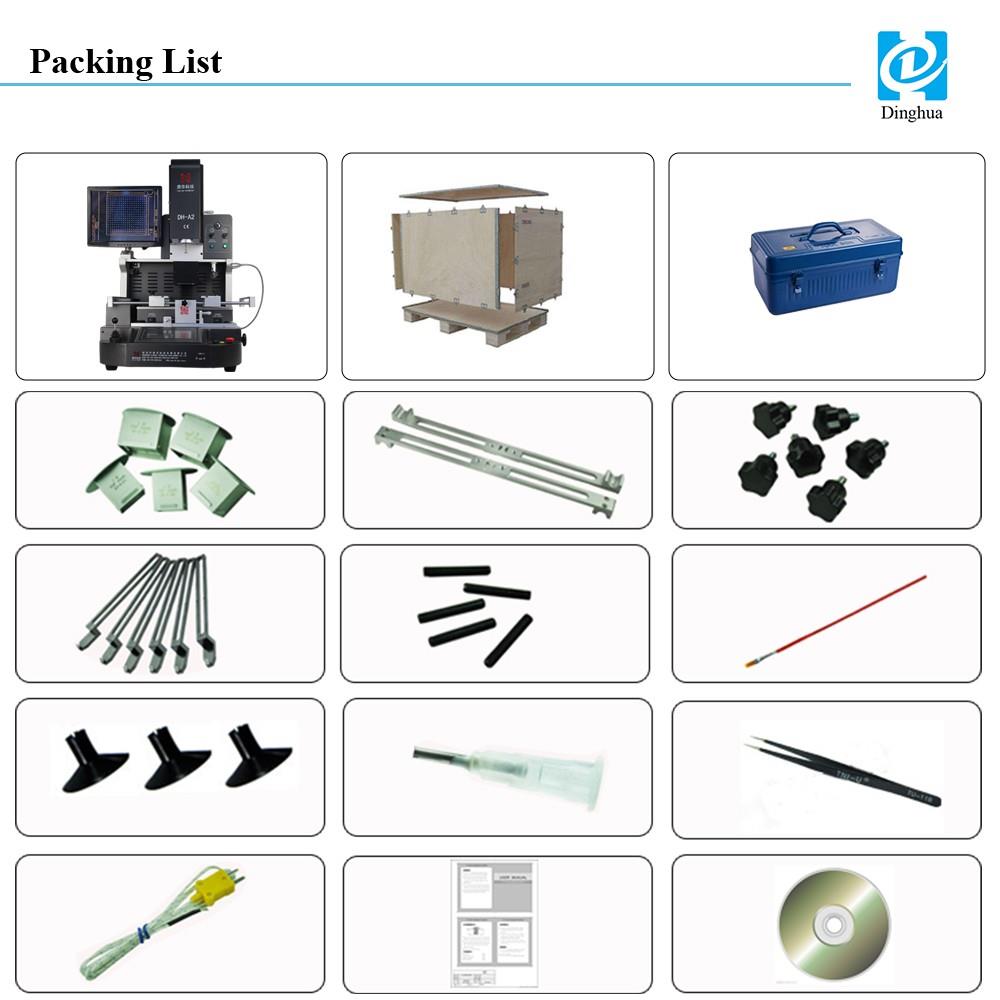

1. Màquina: 1 conjunt
2. Tot embalat en estoigs de fusta estables i resistents, adequats per a la importació i exportació.
3. Broquet superior: 3 peces (31 * 31 mm, 38 * 38 mm, 41 * 41 mm)
Broquet inferior: 2 peces (34 * 34 mm, 55 * 55 mm)
4. Biga: 2 unitats
5. Pom pruna: 6 unitats
6. Fixació universal: 6 peces
7. Cargol de suport: 5 unitats
8. Bolígraf pinzell: 1 unitat
9. Aspiradora: 3 unitats
10. Agulla de buit: 1 unitat
11. Pinces: 1 unitat
12. Cable del sensor de temperatura: 1 unitat
13. Llibre d'instruccions professionals: 1 unitat
14. CD didàctic: 1 unitat
