Reparació de telefonia mòbil de l'estació de soldadura BGA

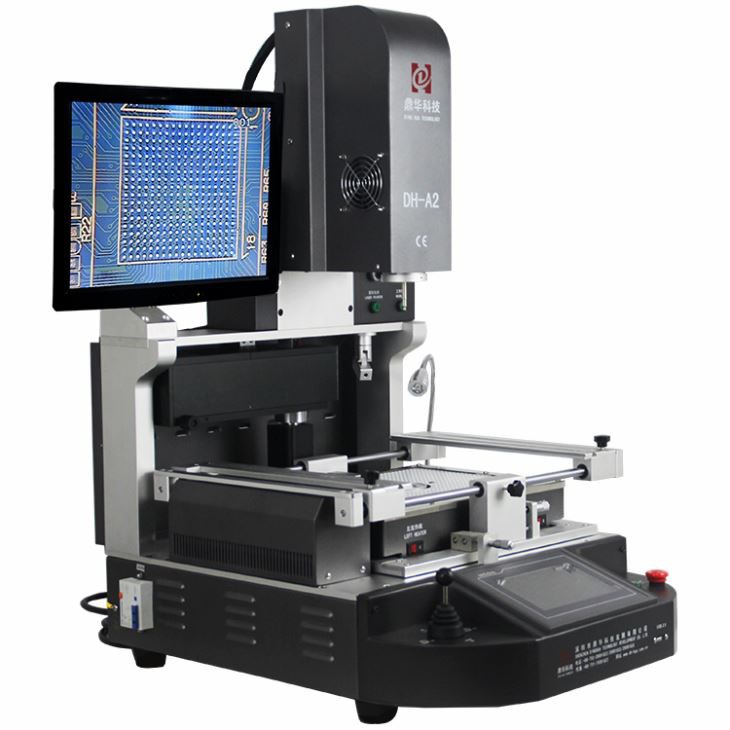

                       La més popular model de soldadura DH-A2 BGA per a la reparació de telefonia mòbil

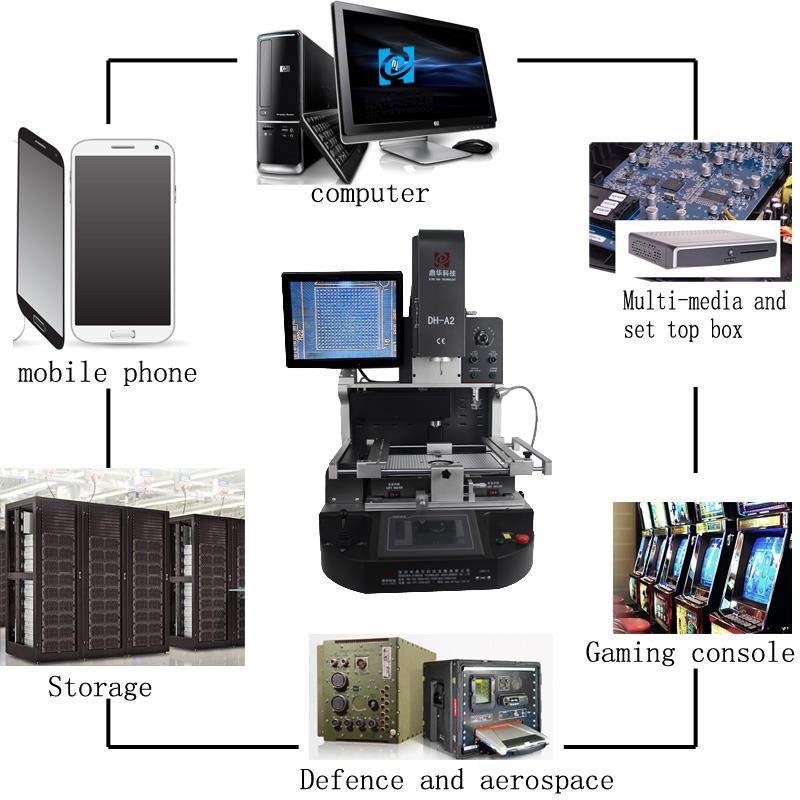

S'utilitza àmpliament en ordinadors, telèfons mòbils, dispositius multimèdia i caixes de configuració, així com en productes militars com míssils, avions i sistemes de radar.

A Estació de soldadura BGA per a la reparació de telefonia mòbilés una màquina de reelaboració especialitzada dissenyada per dessoldre amb precisió i soldar BGA (Ball Grid Array) xips a les plaques de lògica del telèfon mòbil. Normalment inclou:

• Aire calent o mòduls de calefacció per infrarojos (superior + inferior o pre -escalfament IR)
• PID Control de la temperatura de bloqueig tancat
• Recollida de buit opcional per a la manipulació de xips
• Sistemes de Visió CCD o Alineació Làser per al posicionament de xips
• Pantalla LCD o pantalla tàctil per al control de la temperatura i els presets

paràmetre

Els detalls de la reparació del telèfon mòbil BGA SOLDERING Station Station Reparació

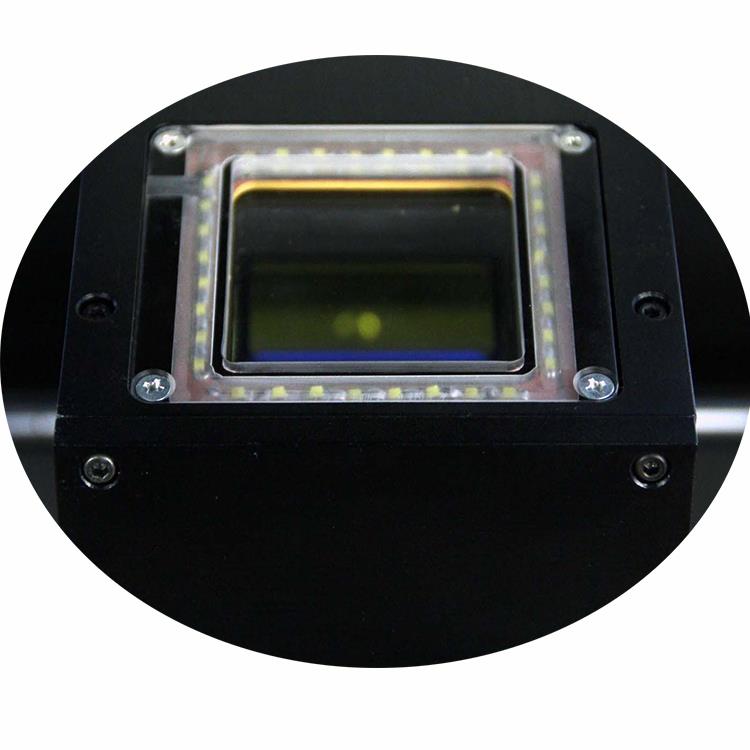

Superviseu la pantalla i el sistema d'alineació CCD òptica, senzill i eficient per posar un component a la posició dreta de

una placa base.

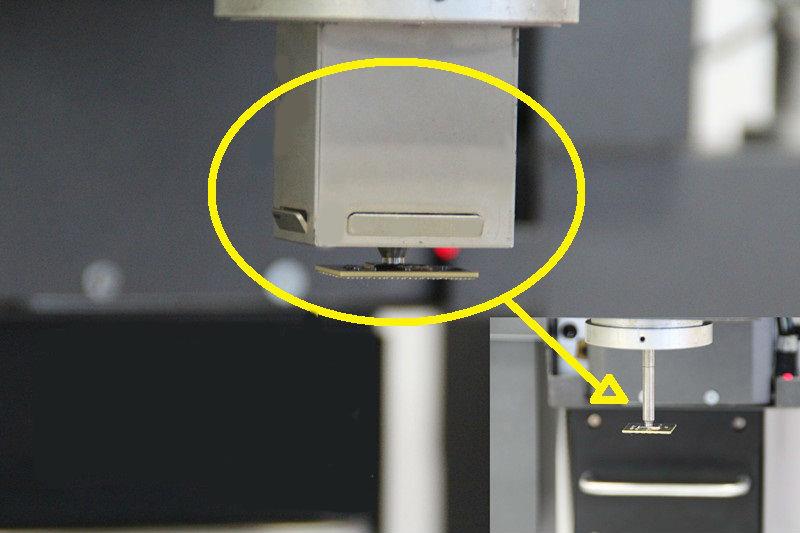

Un dels models es va recollir per soldar, desoldgar o posició, un dels models està bé,El sistema entrarà automàticament al següent pas.

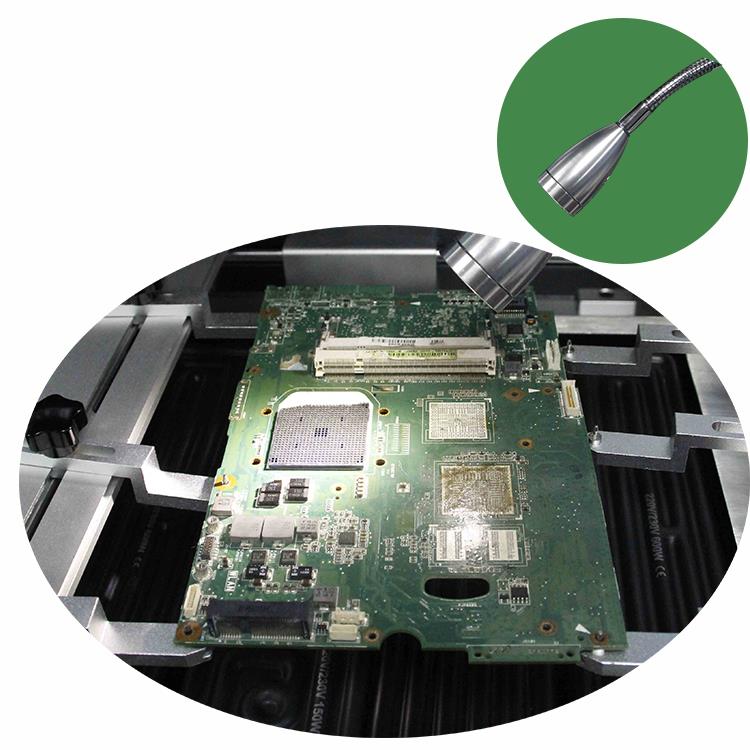

Un LED brillant pot ser flexible per a diferents posicions en un PCB, que asseguraTreball convenient convenientment.

No importa un PCB amb qualsevol forma es pugui arreglar a la taula de treball com a continuacióper soldar i desoldir -se.

Característiques de l'estació de soldadura BGA DH-A2

1. Ordinador industrial incrustatAmb una interfície de màquina tàctil d’alta definició (HMI), control de PLC i anàlisi de corba en temps real. Mostra tant la configuració com les corbes de temperatura reals en temps real i permet l’anàlisi i la correcció de la corba.
2. Control de termopar de tipus K-Phype K-Precisió Kamb un sistema automàtic de compensació de temperatura. Integrat amb PLC i un mòdul de temperatura, garanteix un control de temperatura precís amb una desviació de ± 1 grau. Una interfície de mesurament de temperatura externa permet detectar la temperatura precisa i anàlisi i correcció precises de la corba de temperatura mesurada.
3. Sistema de control de pas de pasPer a un funcionament estable, fiable, segur i eficient. S’adopta un sistema d’alineació de vídeo digital d’alta precisió. El posicionament del PCB utilitza una ranura en forma de V i un seient lliscant lineal, permetent ajustaments fi o ràpids al llarg dels eixos X, Y i Z. D’aquesta manera es garanteix un posicionament convenient i precís, que s’adapta a diversos dissenys i mides de PCB.
4. Direcció universal flexible i extraïbleProtegeix el PCB, impedeix danys als components muntats a la vora i evita la deformació del PCB. És compatible amb una àmplia gamma de mides de paquets BGA per a la reelaboració.
5. Equipat amb múltiples broquets d'aire d'aliatge, que pot girar i situar 360 graus. Fàcil d’instal·lar i substituir.

• ElZones de calefacció superior i inferiores divideixen en tres zones de temperatura controlades de manera independent. Aquestes zones poden realitzar simultàniament un control de temperatura en diverses etapes, garantint resultats de soldadura òptimes en diferents àrees de calefacció. La temperatura de calefacció, el temps, la velocitat de la rampa, el refredament i la configuració de buit es poden ajustar a través de la unitat de visualització.

Embalatge i enviament

• Envasament: Caixa de contraplacat (no es requereix la fumigació), amb un encoixinat d'escuma intern i barres reforçades.
• Dimensions: 82 × 77 × 87 cm
• Pes brut110 kg

Opcions d’enviament: DHL, TNT, UPS, FedEx, mercaderies aèries, mercaderies marines o altres línies de logística especials, segons els requisits del client.
