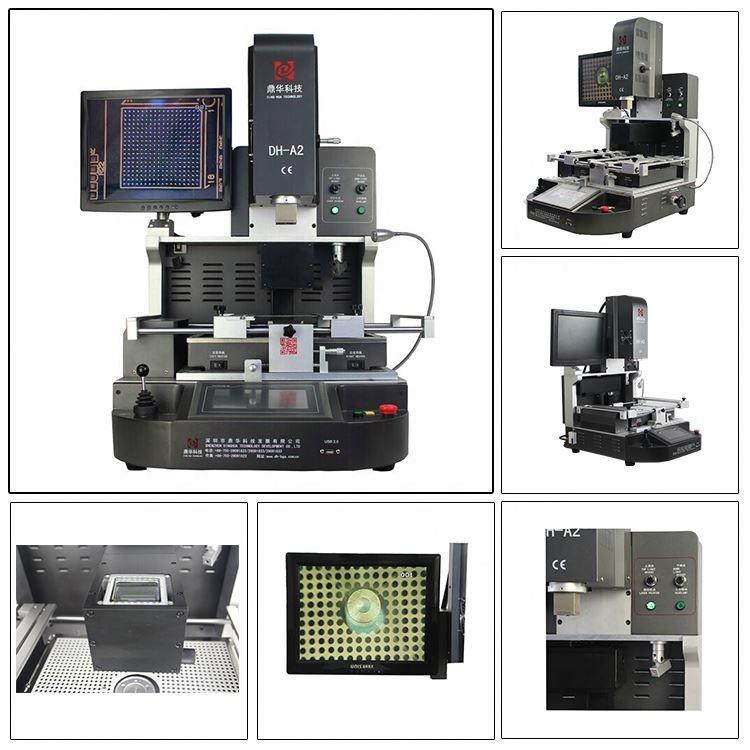

Kits d'eines de taula de reelaboració BGA DH-A2
1. Interfície de pantalla tàctil HD, control PLC
2. Escalfador superior i broquet 2 en 1 Disseny
ventilador de flux creuat 3.powerful.
4. Posicionament làser més suport de ranura en V més fixació universal
Descripció
Kits d'eines de taula de reelaboració BGA DH-A2
| Especificacions | ||
| 1 | Potència total | 5300w |
| 2 | 3 calefactors independents | Aire calent superior 1200w, aire calent inferior 1200w, preescalfament infrarojo inferior 2700w |
| 3 | Voltatge | AC220V±10% 50/60Hz |
| 4 | Parts elèctriques | Pantalla tàctil de 7 polzades més mòdul de control de temperatura intel·ligent d'alta precisió més controlador de motor pas a pas més PLC més pantalla LCD més sistema òptic CCD d'alta resolució més posicionament làser |
| 5 | Control de temperatura | K-Sensor de bucle tancat més compensació de temperatura automàtica PID més mòdul de temperatura, precisió de la temperatura dins de ± 2 graus. |
| 6 | Posicionament de PCB | V-groove més fixació universal més prestatge de PCB mòbil |
| 7 | Mida de PCB aplicable | Màxim 370x410mm Mínim 22x22mm |
| 8 | Mida BGA aplicable | 2x2mm~80x80mm |
| 9 | Dimensions | 600x700x850mm (L*W*H) |
| 10 | Pes net | 70 Kg |
Característiques del producte
◆ Sistema d'alineació òptica precisa
① Sistema òptic de color amb funcions de visió dividida, separació de dos colors, zoom in/out i microajust, equipat
amb dispositiu de detecció d'aberracions, amb enfocament automàtic i funcionament del programari
② La càmera CCD amplifica fins a 200x, amb funció d'ajust de la brillantor de la llum de dalt/a baix, la precisió de muntatge és de 0,01 mm
Lliurament ràpid Estació de retreball BGA òptica automàtica d'aire calent amb el millor preu
◆ Funcions avançades
① El flux d'aire calent superior és ajustable, per satisfer la demanda de qualsevol xip.
② Desoldar, muntar i soldar automàticament.
③ Posicionament làser infrarojo integrat, ajuda a un posicionament ràpid per a PCB.
④ Capçal de calefacció superior i capçal de muntatge 2 en 1 disseny.
⑤ Capçal de muntatge amb dispositiu de prova de pressió integrat, per protegir el PCB de l'aixafament.
⑥ El buit integrat al capçal de muntatge recull el xip BGA automàticament després de completar la desoldació.
Lliurament ràpid Estació de retreball òptica d'aire calent automàtica amb el millor preu
◆ Tres escalfadors controlats independentment
① Els escalfadors superior i inferior són calefacció d'aire calent, el tercer és la zona de preescalfament d'infrarojos, els escalfadors superior i inferior poden establir 8 segments
l'augment de la temperatura / el temps constant / la pendent d'augment de la temperatura, pot estalviar desenes de milers de corbes de temperatura de grups.
② pot escalfar la placa PCB i els xips bga alhora. I el tercer escalfador IR pot preescalfar la placa PCB des de la part inferior de manera uniforme
evitar que el PCB es deformi durant el procés de reparació. Els tres escalfadors poden escalfar independentment.
③ Utilitza un control de llaç tancat de termoparell de tipus k i un sistema de compensació automàtica de temperatura PID, juntament amb PLC i
mòdul de temperatura per permetre una desviació precisa de la temperatura a ±2 graus centígrads.
④ El sensor extern pot detectar la temperatura amb precisió, analitzar i calibrar la corba de temperatura real amb precisió en qualsevol moment.
Lliurament ràpid Estació de retreball òptica d'aire calent automàtica amb el millor preu
◆ Sistema ergonòmic multifuncional
① L'escalfador inferior es pot ajustar cap amunt i cap avall.
② S'ha adoptat tot tipus de broquets magnètics superiors i inferiors, amb rotació de 360 graus, fàcils d'instal·lar i substituir, personalitzats
les mides estan disponibles.
③ Prestatge de suport de PCB multifuncional, es pot moure al llarg de l'eix X, juntament amb un accessori universal i un suport de ranura en V, adequat per a tots
tipus de posicionament de PCB.
④ un potent ventilador de flux creuat refreda automàticament la placa PCB ràpidament després de la desoldació o la soldadura completada, pot evitar que els escalfadors
de l'envelliment. El ventilador s'apagarà automàticament quan la temperatura dels escalfadors baixi a la temperatura normal.
◆ Funcions de seguretat superiors
Les màquines tenen la certificació CE garantida. Està equipat amb botó d'emergència. També hi ha un avís de veu al voltant de 5 segons abans de completar el procés de soldadura/dessoldar. Amb dispositiu de protecció d'apagat automàtic quan es produeix un accident anormal, amb un doble
control de protecció contra sobreescalfament
