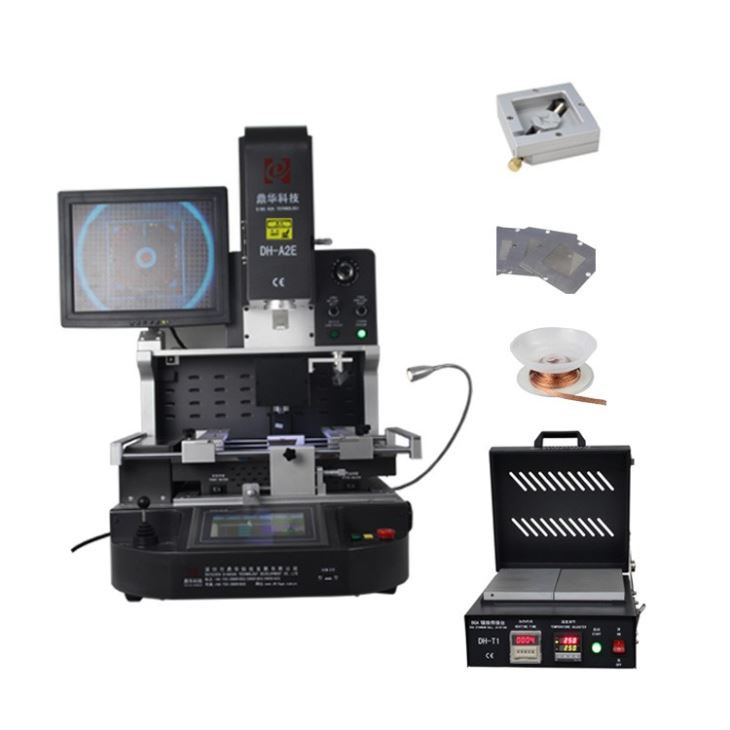

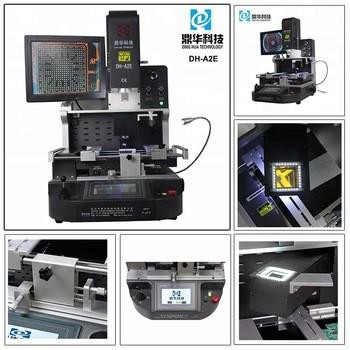

Màquina de retreball de la placa base del telèfon mòbil

Màquina de retreball de la placa base del telèfon mòbil

Demostració de l'operació:

Traieu la bola BGA i la llauna

Especificacions

Especificacions

Potència total	5200W
Escalfador superior	1200W
Escalfador inferior	2n 1200W, 3r escalfador IR 2700W
Tensió	AC220V/110V±10％ 50Hz
Sistema d'alimentació	Sistema d'alimentació automàtica per a xip
Mode de funcionament	Dos modes: manual i automàtic, elecció lliure! Pantalla tàctil HD, màquina-home intel·ligent, configuració del sistema digital.
Emmagatzematge del perfil de temperatura	50,000 grups (nombre il·limitat de grups)
Lent de càmera òptica CCD	Estirament i plegat automàtic per agafar i col·locar el xip BGA
Ampliació de la càmera	1,8 milions de píxels
Ajustament del banc de treball:	± 15 mm endavant/enrere, ± 15 mm dreta/esquerra
Precisió de la ubicació:	±0,015 mm
Posicionament Bga	Posicionament làser, posició ràpida i precisa de PCB i BGA
Posició del PCB	Posicionament intel·ligent, PCB es pot ajustar en direcció X, Y amb "suport de 5 punts" + Suport de PCB de ranura en V + accessoris universals.
Il·luminació	Llum de treball LED de Taiwan, qualsevol angle ajustable
Control de temperatura	Sensor K, bucle tancat, control PLC
Precisió de la temperatura	±2 graus
Mida del PCB	Màxim 450×400 mm Mínim 22×22 mm
Xip BGA	1x1 - 80x80 mm
Espaiat mínim entre xips	0,015 mm
Sensor de temperament extern	1 unitat
Dimensions	L740×W630×H710 mm
Pes net	70KG

 Aplicació

Característica:

Resum de característiques

• Àmpliament utilitzat per a reparacions a nivell de xip en ordinadors portàtils, PS3, PS4, XBOX360, telèfons mòbils, ordinadors, televisors, taulers de control, etc.
• Reelabora BGA, CCGA, QFN, CSP, LGA, SMD, LED i molt més.
• Dessoldar, muntar i soldar automàticament; agafa automàticament el xip un cop finalitzada la desoldació.
• Sistema d'alineació òptica HD CCD per a un muntatge precís de BGA i components.
• Precisió de muntatge BGA en 0,01 mm, amb una taxa d'èxit de reparació del 99,9%.
• Posicionament làser per a una alineació ràpida del xip BGA i la placa base.
• Funcions de seguretat superiors, inclosa la protecció d'emergència.
• Funcionament fàcil d'utilitzar amb un sistema ergonòmic multifuncional.

Llista d'embalatge



Materials: caixa de fusta resistent + barres de fusta + cotons perlats a prova amb pel·lícula

1 unitat de màquina de retreball

1 bolígraf de pinzell

1 manual d'instruccions

1 CD de vídeo

3 broquets superiors

2 broquets inferiors

6 accessoris universals

6 cargols fixats

Cargol de suport de 4 unitats

1 pinça

Mida de la ventosa: Diàmetres en 2,4,8,10,11mm

Llave hexagonal interior: M2/3/4

Mida: 81*76*85CM

Pes brut: 115 kg



PMF

1, Com és l'embalatge? És segur durant el lliurament?
La màquina està protegida de forma segura amb una caixa de fusta resistent, barres de fusta, cotó perlat a prova i pel·lícula per garantir un lliurament segur.

2, Quin és el mètode de lliurament? Quants dies trigarà a arribar?
El lliurament es fa principalment per missatgeria (DHL, FedEx, UPS, etc.), amb un temps d'arribada estimat de 5 dies. Alternativament, es pot enviar per avió al vostre aeroport més proper (servei porta a aeroport), arribant en uns 3 dies, o per mar amb un requisit mínim de CBM d'1 CBM, trigant uns 30 dies.

3, ofereix una garantia? Com és el servei postvenda?
La màquina inclou una garantia de 1-anys i assistència tècnica gratuïta. També oferim vídeos d'instrucció per ajudar amb el funcionament de la màquina.

4, La màquina és fàcil d'utilitzar? Puc utilitzar-lo encara que no tingui habilitats prèvies?
Sí, les nostres màquines estan dissenyades per a un funcionament fàcil. Normalment es triguen 2-3 hores a aprendre a utilitzar la màquina. Si tens una mica d'experiència, serà encara més fàcil.

5, Si visitem la vostra fàbrica, oferireu formació gratuïta?
Absolutament! Us convidem a visitar la nostra fàbrica per a una formació gratuïta.

6, Quines són les condicions de pagament?
Acceptem T/T, Western Union, MoneyGram, PayPal i més.

Especificació:

Potència total	5200W
Escalfador superior	1200W
Escalfador inferior	2n 1200W, 3r escalfador IR 2700W
Tensió	AC220V/110V±10％ 50Hz
Sistema d'alimentació	Sistema d'alimentació automàtica per a xip
Mode de funcionament	Dos modes: manual i automàtic, elecció lliure! Pantalla tàctil HD, màquina-home intel·ligent, configuració del sistema digital.
Emmagatzematge del perfil de temperatura	50,000 grups (nombre il·limitat de grups)
Lent de càmera òptica CCD	Estirament i plegat automàtic per agafar i col·locar el xip BGA
Ampliació de la càmera	1,8 milions de píxels
Ajustament del banc de treball:	± 15 mm endavant/enrere, ± 15 mm dreta/esquerra
Precisió de la ubicació:	±0,015 mm
Posicionament Bga	Posicionament làser, posició ràpida i precisa de PCB i BGA
Posició del PCB	Posicionament intel·ligent, la PCB es pot ajustar en direcció X, Y amb "suport de 5 punts" + suport de PCB de ranura en V + accessoris universals.
Il·luminació	Llum de treball LED de Taiwan, qualsevol angle ajustable
Control de temperatura	Sensor K, bucle tancat, control PLC
Precisió de la temperatura	±2 graus
Mida del PCB	Màxim 450×400 mm Mínim 22×22 mm
Xip BGA	1x1 - 80x80 mm
Espaiat mínim entre xips	0,015 mm
Sensor de temperament extern	1 unitat
Dimensions	L740×W630×H710 mm
Pes net	70KG
