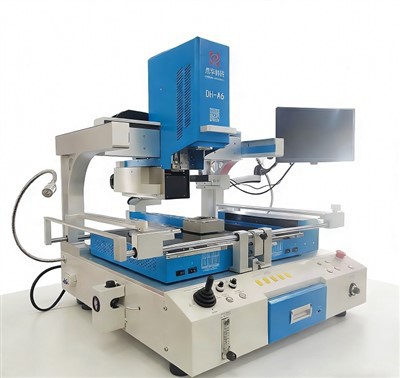

Estació de retreball d'aire calent
Aquesta estació de retreball de grau-professional és una solució completa per a la soldadura i la desoldació de precisió de components de xip avançats. En integrar el preescalfament inferior per infrarojos, l'escalfament de zona triple-i una automatització completa, ofereix una precisió, repetibilitat i facilitat d'operació excepcionals. És l'eina ideal per a la fabricació, reparació i R+D d'electrònica, capaç de manejar els xips de pas-de 0,15 mm més delicats fins a grans BGA de 80 mm amb una fiabilitat absoluta. Ens trobem entre els principals fabricants d'estacions de retreball oferint aquesta robusta estació de desoldar dissenyada per al rendiment.
Descripció
Visió general del producte
Precision Rework Redefinit: L'estació de retreball BGA d'infrarojos avançats
Domineu la reelaboració de SMD i BGA més difícil amb la nostra estació d'última generació---, dissenyada per a una precisió i una facilitat d'ús inigualables. Aquesta màquina transforma la substitució complexa de xips en un procés senzill i automatitzat.
Presentantinfrarojospreescalfament per a un escalfament ràpid, estable i uniforme, garanteix resultats de soldadura perfectes per a components de 2x2mm a 80x80mm. Amb una alineació òptica totalment automatitzada (± 0,01 mm), posicionament làser i servocontrol intel·ligent per desoldar i col·locar, elimina l'error humà. La pantalla tàctil intuïtiva, els programes-carregats prèviament i les funcions intel·ligents com ara l'escaneig posterior a la-reparació fan que qualsevol tècnic sigui accessible per a la reelaboració-de grau professional.
Dissenyat per a la seva versatilitat, gestiona una àmplia gamma de paquets (SOP, QFP, BGA, QFN, etc.) i mides de PCB de fins a 550x600 mm. Com a líderfabricants d'estacions de retreball, oferim fiabilitat i precisió. Tot-en-unestació de desoldarés la vostra clau per aconseguir reparacions impecables amb la màxima eficiència i rendiment.
Característiques clau
1. Màxima precisió i automatització: El sistema d'alineació òptica d'alta definició-amb un augment de 10x-100x i un punter làser garanteix una precisió de col·locació dels xips de ± 0,01 mm. El procés totalment automatitzat per a la desoldació, recollida i col·locació minimitza la dependència de les habilitats de l'operador i elimina errors.
2.Sistema de calefacció per infrarojos avançat: ofereix una manera ràpida, estable i{0}}energèticament eficientinfrarojoszona de preescalfament. Combinat amb zones d'aire calent superior i inferior independents, crea un perfil tèrmic perfectament controlat per a una soldadura segura i fiable de qualsevol component, des del xip més petit fins als processadors grans.
3. Control intel·ligent de processos: l'ordinador de pantalla tàctil industrial-fàcil d'utilitzar amb control PLC permet una fàcil configuració de corbes de temperatura de diversos-segments. Cinc ports externs de termoparell de tipus K-permeten la verificació del perfil-en temps real i el control de-bucle tancat, mantenint la precisió de la temperatura dins de ±1 grau .
4. Versatilitat i protecció millorades: els mòduls d'escalfament mòbils universals de la ranura V-admeten PCB de 10x10mm a 550x600mm. Una pinça universal protectora protegeix les vores i els components del tauler, mentre que diversos broquets d'aliatge de titani s'adapten a diferents mides de xip.
5. Integració del flux de treball professional: Equipat amb USB per a l'exportació/anàlisi de dades i l'escaneig automàtic de post{0}}retreball per garantir la qualitat. El disseny de broquet giratori de 360 graus lliure d'eines i l'eix Z-accionat per servo- milloren la comoditat i l'eficiència operativa.
Paràmetres dels productes
| Categoria | Especificació |
| Poder | Total: 7000 W, |
| Escalfador superior | 1200W |
| A baix | Zona 2 1200O + Zona 3 3600O |
| Font d'alimentació | AC220V ±10%, 50/60Hz |
| Control de temperatura | K-Tipus termopar, bucle-tancat |
| Sistema de control | Industrial Touch PC, perfil multi-segment |
| Precisió | ±1 grau |
| Mida del PCB | Màx.: 550 x 600 mm, Mínim: 10 x 10 mm |
| Gamma de components | Mida del xip: 2x2 mm a 80x80 mm |
| Precisió de col·locació | ±0,01 mm |
| Min. Pitch | 0,15 mm |
| Sistema de visió | Càmera CCD, augment de 10x-100x, punter làser |
| Fixació | Ranura en V- amb pinça universal, ajust fi XY (±15 mm) |
| Termoparells externs | 5 ports (estàndard) |
| Dimensions (LxWxH) | 650 x 700 x 850 mm |
| Pes net | 92 kg |
ProductesDescripció
- Centre de control intel·ligent: inclou una HMI de pantalla tàctil-protegida amb contrasenya i d'alta-resolució que s'executa en un ordinador industrial. Permet la visualització i l'anàlisi en temps real-de corbes de temperatura, paràmetres d'operació multi-mode i funcions de seguretat infal·libles, tot controlat per un sistema PLC precís.
- Gestió tèrmica de precisió: Utilitza un sistema de compensació automàtica-de tipus K-de termoparell tancat-d'alta precisió i-, sincronitzat amb el PLC, per aconseguir un control precís de la temperatura en ±1 grau. Els ports de sensors externs permeten una verificació i un calibratge meticulosos del perfil.
- Sistema de moviment servo automatitzat: Incorpora un sistema de control servo-per als modes de desoldadura, col·locació i soldadura automatitzats. La base lliscant lineal permet un micro-ajust fi o un posicionament ràpid en els eixos X, Y i Z, garantint estabilitat i repetibilitat.
- Manipulació de taulers versàtil: La pinça universal mòbil protegeix les vores de la PCB dels danys i evita la deformació de la placa, adaptant-se de manera segura a diferents mides de paquet BGA i dissenys de plaques.
- Arquitectura de calefacció flexible: Tant els escalfadors superiors com els inferiors es poden moure de manera sincrònica per a una alineació ràpida de la PCB. L'escalfador d'aire calent inferior disposa d'elevació elèctrica per netejar els components-laterals inferiors, mentre que el punter làser permet canvis ràpids de configuració sense ajustos de paràmetres complexos.
- Eines professionals: Ve amb múltiples broquets d'aliatge de titani fàcilment intercanviables que es poden girar i fixar en qualsevol angle de 360 graus per a una direcció òptima del flux d'aire.
- Calefacció independent de tres-zones: tres zones de calefacció controlades de manera independent (aire calent superior, IR inferior, aire calent inferior) poden funcionar simultàniament amb perfils de diversos-segments. ElinfrarojosL'escalfador utilitza tubs d'alt rendiment-importats amb un panell de micro-cristalls d'alta-temperatura per a un preescalfament de PCB fins i tot, garantint condicions de soldadura perfectes.
Detalls dels productes
Certificacions
per què triar-nos
Després d'anys de desenvolupament i esforços centrats, l'empresa posseeix 78 patents i drets de propietat intel·lectual, 97 processos de control de qualitat i els seus productes cobreixen tres sèries principals: de gamma baixa, mitjana i alta-. Ha completat la recerca, el desenvolupament i la producció de productes que van des de manuals i semi-automàtics fins a totalment automàtics. Des de la seva creació l'any 2011, l'empresa ha ampliat contínuament la seva escala i ara té dues grans filials: "Shenzhen Dinghua Kechuang Automation Co., Ltd". i "Shenzhen Dinghua Kechuang Technology Co., Ltd."
per què triar els nostres productes
Amb la investigació i el desenvolupament com a base, tenim un equip professional de R + D que actualitza contínuament la nostra tecnologia per satisfer les demandes del desenvolupament del mercat. T'ajudarem a resoldre qualsevol problema que puguis tenir.
Amb la qualitat com a nucli, els components bàsics importats garanteixen durabilitat i qualitat fiable.
El servei postvenda-està garantit i l'assistència tècnica està disponible durant el període de garantia.
