Estació de reelaboració automàtica de telefonia mòbil BGA

El telèfon mòbil BGA Rework Station és una màquina de reelaboració de precisió dissenyada per a la resolució automàtica, la neteja, l’alineació i la re -soldadura de xips BGA (i altres components SMD) a les plaques base de telefonia mòbil. Combina:

• Calefacció doble (superior i inferior, sovint amb IR pre -heat)
• Sistemes de visió (CCD + làser) per a alineació precisa
• Control de la temperatura de bolcat tancat
• Funcions de recollida de selecció i de buit automatitzades

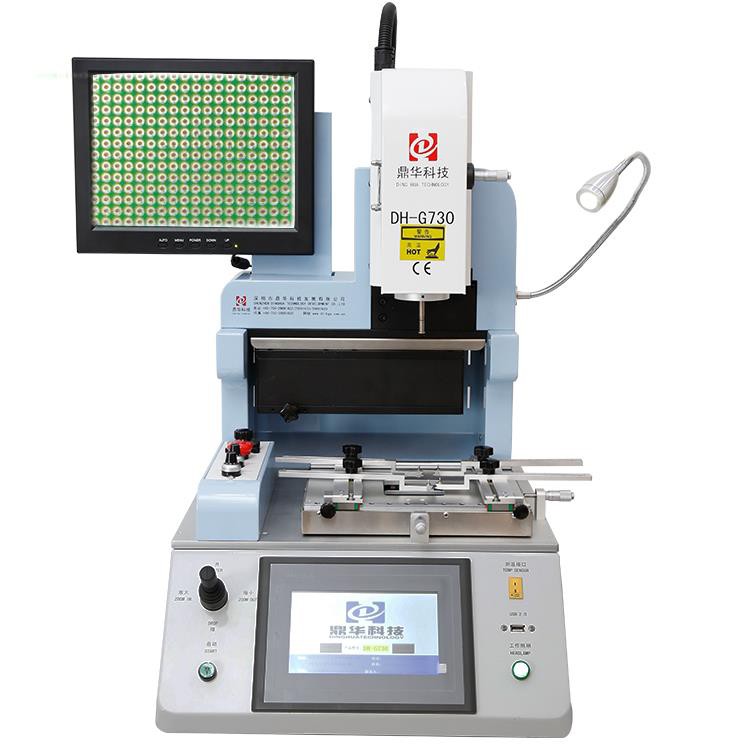

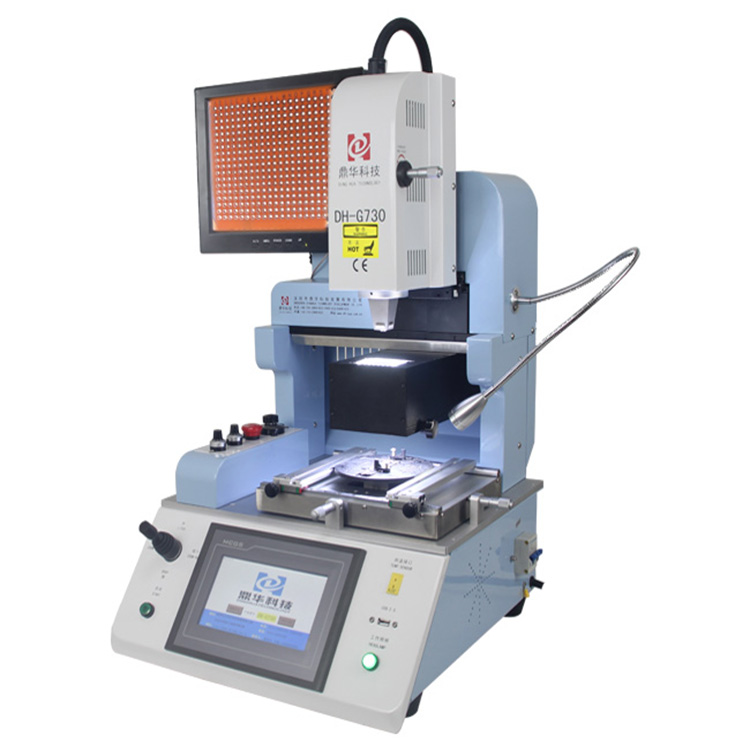

Estació de reparació de telefonia mòbil IC Machine REBELLING DISSENYA per a iPhone

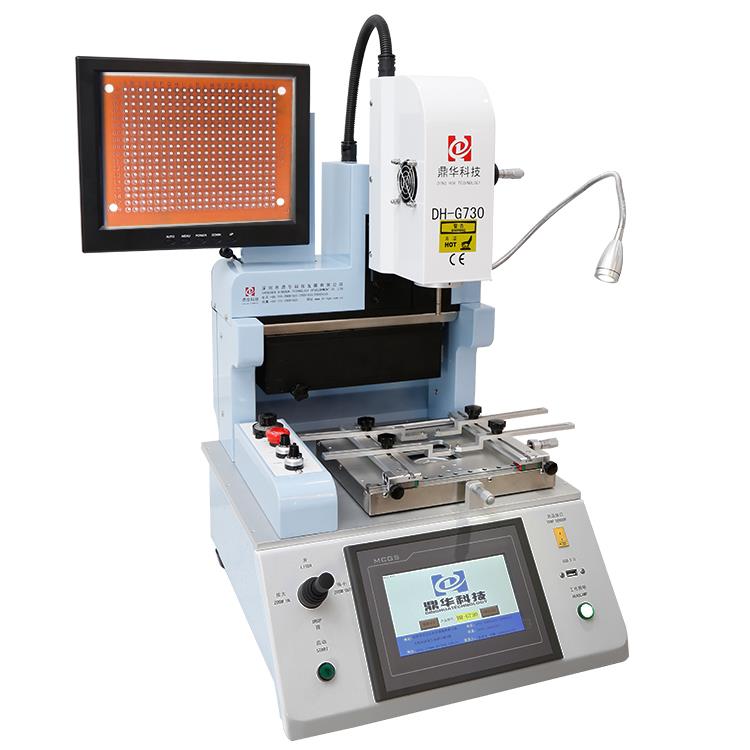

Machine DH-G730. La joystick, la funció d’ajustament del flux d’aire superior i la clau d’emergència, etc. per a iPhone, Samsung i Huawei, etc.

El costat dret de la màquina, commutador de seguretat de potència, llum de treball de treball. Estació de reelaboració IC per a PCBA petit reparat.

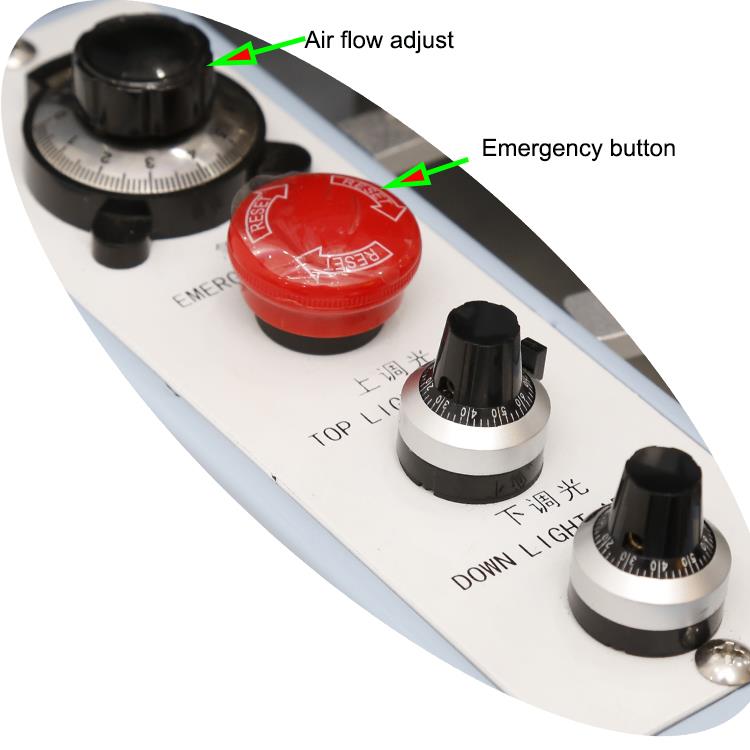

El botó d’ajustament del flux d’aire superior, la clau d’emergència i l’ajust de les llums per a la lent Optica CCD, que s’utilitza per a la reparació de xips IC a l’iPhone.

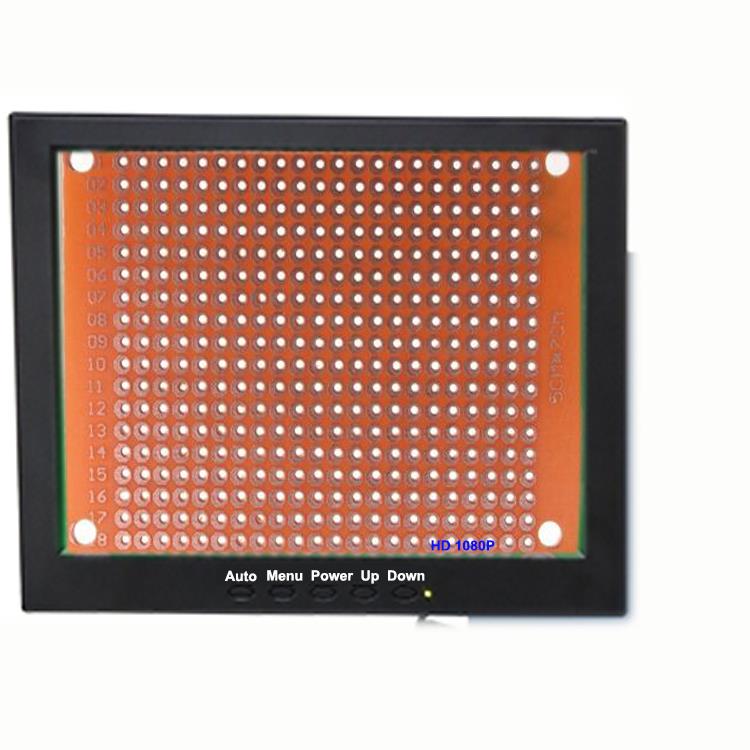

Pantalla de pantalla HD, 1080p de 15 polzades, zoom/sortida fins a 200 vegades, cosa que fa que tots els punts es vegin clarament.

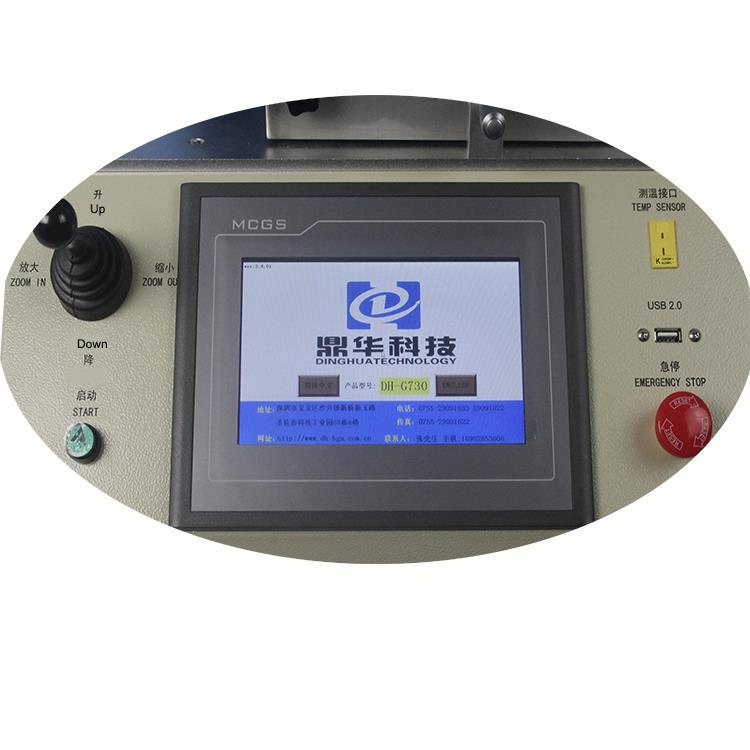

Interfície de funcionament fàcil i convenient, quan sigui manual, utilitzant els joysticks per configurar tots els paràmetres i, a continuació, només cal que feu clic a "Comença" per iniciar tot el treball.

Característiques:

1.PC industrial incrustat, configuració del sistema digital, dues zones de calefacció independents, sistema de càmeres CCD Panasonic, interfície conversacional de pantalla tàctil HD, control de PLC, control integrat multifuncional, disseny ergonòmic, lent òptica plegable, numeració opcional, emmagatzematge i perfils de temperatura seleccionables.

2.Dos modes de funcionament del sistema: Auto/Manual.

• Mode automàtic:Soldents/Desolds automàticament BGA amb un botó.
• Mode manual:Moveix manualment el cap superior cap amunt/cap avall a la soldadura/desolder BGA mitjançant Joysticks.

Els dos modes es combinen amb l'alineació òptica i el posicionament làser per completar el procés. Mentrestant, el buit integrat fa que sigui convenient recollir el xip BGA.

3.Funcions múltiples: "Posicionament ràpid", "Holding de temperatura", "Sensor de pressió", "Anàlisi de la temperatura instantània", "Advertència de veu abans d'escalfar els acabats", "alineació òptica visual HD", "Control de temperatura d'alta precisió, ritme elevat, alta estabilitat", etc.

4.El termopar de tipus K d'alta precisió de control de bucle tancat i sistema de compensació automàtica de temperatura automàtica PID. Equipat amb PLC, mòduls de temperatura i una unitat de control intel·ligent, garanteix la desviació de la temperatura dins de ± 1 grau. Addicionalment, el connector de mesurament de la temperatura externa permet la detecció de temperatura i l’anàlisi de la corba en temps real.

5.El dispositiu universal mòbil impedeix els danys del PCB als components perifèrics, adequats per reparar tot tipus de PCB.

6.La il·luminació LED d’alta potència garanteix una brillantor de treball adequada. Els broquets magnètics en diverses mides, fetes d’aliatge de titani, són fàcils de substituir i instal·lar i resistir la deformació i l’oxidació.

7.Es poden configurar 6–8 segments de temperatura per a la calefacció superior i inferior (fins a 16 segments en total). Admet l’emmagatzematge de 50.000 corbes de temperatura, que es poden numerar, modificar i aplicar en qualsevol moment per a diferents BGA. L’anàlisi, la configuració i l’ajust de les corbes també estan disponibles a través de la pantalla tàctil.

8.Advertència de veu de 5 a 10 segons abans que s’acabi la calefacció recorda a l’operador que recollís el xip BGA a temps. Després de la calefacció, el ventilador de refrigeració s’activarà automàticament. Quan la temperatura baixa a temperatura ambient (<45℃), the cooling system stops automatically to prevent heater aging.

Certificat CE. Protecció doble: Guàrdia de sobreescalfament + Funció d’aturada d’emergència.
