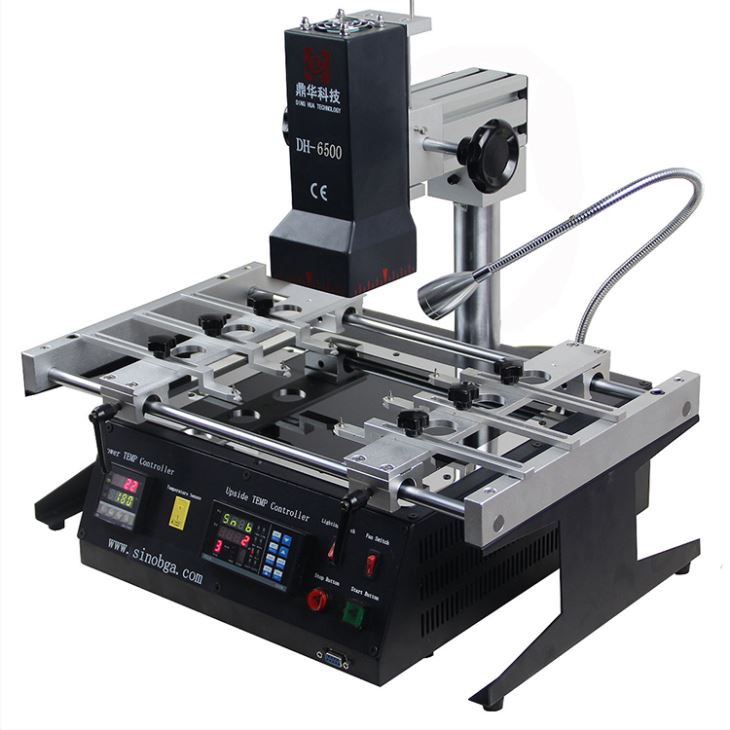

Estació de soldadura per infrarojos

                                                                                      Estació de soldadura per infrarojos

Estació de retreball BGA IR completa amb 2 zones de calefacció, adequada per a un xip de gran mida (menys de 80 * 80 mm),

i aquells PCB, com ara TV, consola de jocs i ordinador, etc.

Paràmetre de producció

Potència total	2300W
Escalfador superior	450W
Escalfador inferior	1800 W, totalment tancat en un compartiment amb protecció de vidre
Poder	110~250V 50/60Hz
Moviment superior del cap	Amunt / avall, girar lliurement.
Il·luminació	Llum de treball LED de Taiwan, qualsevol angle ajustat.
Emmagatzematge	Emmagatzemeu 10 grups de perfil de temperatura
Posicionament	La ranura en V, el suport de PCB es pot ajustar en direcció X, Y amb un accessori universal extern
Control de temperatura	Sensor K, bucle tancat
Precisió de la temperatura	±2 graus
Mida del PCB	Màx. 270 * 320 mm Mínim 20* 20 mm
Xip BGA	5 * 5% 7E80 * 80 mm
Espaiat mínim entre xips	0,15 mm
Sensor de temperament extern	1 unitat
Dimensions	L480×W370×H390 mm
Pes net	Uns 15,5 kg

Detalls del producte

Escalfador IR superior, 80 * 80 mm, utilitzat per escalfar gairebé tots els xips

S'utilitza àmpliament per a plaques base amb una mida gran de fins a 270 * 320 mm

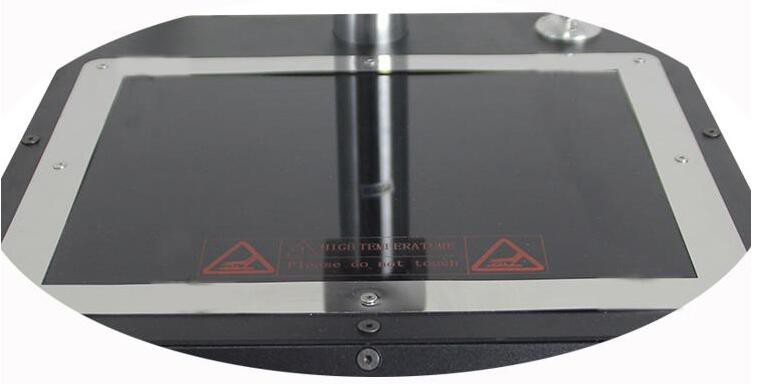

IR inferior totalment tancat en un blindatge de vidre

Tauler d'instruments per a la configuració de la temperatura i l'hora, fàcil d'operar i utilitzar còmodament

Tauler d'instruments

Estació de soldadura per infrarojos - Característiques especials:

• Escalfador importat: alta qualitat i durador.
• Placa de ceràmica de preescalfament d'infrarojos de Taiwan amb protector de vidre.
• Dues zones de calefacció: l'escalfador superior és d'infrarojos i l'escalfador inferior també és un preescalfament d'infrarojos.
• Control de llaç tancat tipus K: la precisió de la temperatura és de ± 2 graus. El connector del sensor extern detecta la temperatura real durant l'escalfament.
• Sistema de notificació sonora: es produeix un recordatori de veu entre 5 i 10 segons abans de la finalització de la calefacció, alertant l'operador que es prepari.

Els nostres serveis

• Abans del lliurament: La màquina es sotmetrà a proves de vibració durant almenys 12 hores abans del lliurament. Després, es tornarà a provar la màquina per assegurar-se que funciona correctament.
• Després del lliurament: Quan la màquina arribi a la vostra ubicació, ens posarem en contacte amb vosaltres per correu electrònic, telèfon o WhatsApp per confirmar que la mercaderia s'ha processat de manera oportuna.
• Rebut de màquina: proporcionarem suport tècnic per a la instal·lació i el funcionament.

PMF

P: Com s'embala el producte?

R: El producte s'envasa en una caixa de cartró amb escuma a l'interior per protegir-se.

P: Sou una fàbrica?

R: Sí, som una fàbrica amb el nostre propi departament d'R + D i un taller sense pols.

P: Si demano una gran quantitat, puc obtenir un millor preu?

R: Sí, poseu-vos en contacte amb nosaltres per obtenir més informació.

P: Puc visitar el teu taller?

R: Sí, podeu visitar-lo. Si us plau, feu-nos-ho saber amb antelació.

Estació de soldadura per infrarojos - Manipulació de conjunts electrònics

Descàrrega electrostàtica (ESD)

Alguns components utilitzats en conjunts electrònics són sensibles a l'electricitat estàtica i es poden danyar per descàrrega. Les càrregues estàtiques es creen quan es separen materials no conductors, com ara quan es recullen o obren les bosses de plàstic, quan es produeix la fricció entre la roba sintètica o quan es distribueixen cintes de plàstic. Aquests càrrecs també poden sorgir de moltes altres fonts.

Les càrregues estàtiques destructives es poden acumular als conductors propers, com ara la pell humana, i es descarreguen com a espurnes entre conductors. Per exemple, quan una persona toca la superfície d'un conjunt de taulers imprès amb una càrrega estàtica, es poden produir danys si la descàrrega passa per un patró conductor a un component sensible a l'estàtica. És important tenir en compte que els humans no solen sentir el nivell de dany estàtic als components (normalment per sota de 3,000 volts).

Sobreesforç elèctric (EOS)

Els danys per sobrecàrrega elèctrica (EOS) poden ser causats per pics d'energia no desitjats, que es poden produir dins de soldadors, extractors de soldadura, instruments de prova i altres equips accionats elèctricament. Aquest equip ha d'estar dissenyat per evitar descàrregues elèctriques que puguin causar danys.

Àrees de treball segures ESD/EOS

L'objectiu d'una àrea de treball segura per ESD/EOS és evitar danys als components sensibles per pics i descàrregues estàtiques. Aquestes àrees s'han de dissenyar i mantenir per minimitzar el risc de danys per ESD/EOS.

Mètodes de manipulació i emmagatzematge

1, conjunts de plaques de PCs'han de manipular sempre en zones de treball degudament designades.

2, Les àrees de treball designades s'han de revisar periòdicament per assegurar-se que segueixen complint els estàndards de seguretat per a la protecció ESD. Les preocupacions principals inclouen:

• A. Mètodes de connexió a terra adequats.
• B. Dissipació estàtica de les superfícies de treball.
• C. Dissipació estàtica de les superfícies del sòl.
• D. Funcionament de bufadors d'ions i pistoles d'aire iònic.

3, Les àrees de treball designades s'han de mantenir lliures de materials generadors d'estàtica com ara escuma de poliestirè, vinil, plàstic, teixits o qualsevol altre material que generi càrregues estàtiques.

4, Les zones de treball s'han de mantenir netes i ordenades. Per evitar la contaminació dels conjunts de la placa PC, no es permet menjar ni fumar a la zona de treball.

5, Quan no s'utilitzen, els components sensibles i les plaques de PC s'han d'emmagatzemar en bosses o caixes blindades.

6, en manipular conjunts de plaques de PC, l'operador ha d'estar correctament connectat a terra mitjançant un dels mètodes següents:

• A. Portar una corretja de canell connectada a terra.
• B. Portar dos talons a terra i mantenir els dos peus sobre una superfície de terra dissipativa d'estàtica.

7, els conjunts de plaques de PC s'han de manipular per les vores. Eviteu tocar els circuits o components (vegeu la figura 1).

8, els components també s'han de manipular per les vores sempre que sigui possible. Eviteu tocar els cables dels components (vegeu la figura 2).

9, No s'han d'utilitzar cremes i locions de mans que continguin silicona, ja que poden causar problemes de soldadura i adherència epoxi. Hi ha disponibles locions especials formulades per evitar la contaminació de les plaques de PC.

10, S'ha d'evitar l'apilament de plaques de PC i conjunts per evitar danys físics. Hi ha bastidors i safates especials disponibles per a la seva manipulació.
