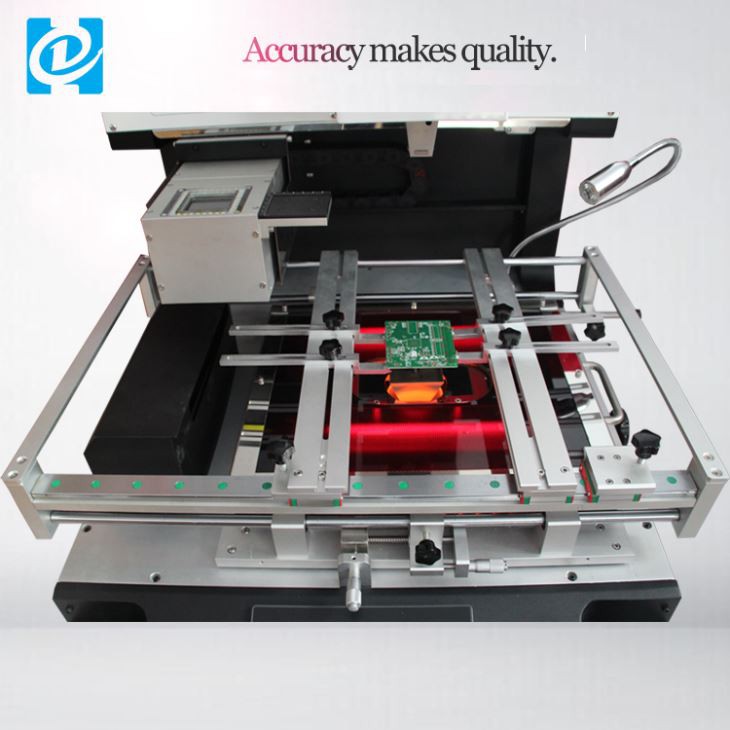

Màquina automàtica de retreball òptica SMD

Màquina automàtica de retreball òptic smd

1. Vista prèvia ràpida:

Les màquines automàtiques de retreball SMD òptiques són eines molt eficients i versàtils per a qualsevol línia de muntatge d'electrònica. Ofereixen una sèrie d'avantatges que poden millorar la productivitat, la precisió i el control de qualitat.

En primer lloc, aquestes màquines són capaços de reparar i substituir fins i tot els components de muntatge superficial més complexos amb facilitat i rapidesa. Els seus sistemes òptics avançats garanteixen la col·locació i l'alineació precisa dels components, garantint que s'instal·lin correctament i funcionin correctament.

En segon lloc, les màquines de retreball SMD òptiques automàtiques són fàcils d'utilitzar i fàcils d'utilitzar. Amb programari i controls intuïtius, els operadors poden aprendre ràpidament a utilitzar-los, reduint el temps d'entrenament i augmentant la productivitat general.

A més, aquestes màquines són altament fiables i coherents. Ofereixen un rendiment i precisió fiables, assegurant que cada muntatge es completa amb el mateix alt nivell cada vegada, minimitzant el risc de defectes i errors.

A més, les màquines de retreball SMD òptiques automàtiques són rendibles a llarg termini. Requereixen un manteniment relativament baix i tenen una llarga vida útil, cosa que els converteix en una inversió intel·ligent per als fabricants d'electrònica que busquen estalviar diners i millorar els seus resultats.

En conclusió, els avantatges d'utilitzar una màquina de retreball SMD òptica automàtica són clars. Proporcionen una solució versàtil i eficient per reparar i substituir components de muntatge en superfície, millorant la productivitat, la precisió i el control de qualitat, alhora que són fàcils d'utilitzar i rendibles al llarg del temps.



2. Especificació



Especificació
1	Potència total	6800W
2	Escalfador superior	1200W
3	Escalfador inferior	2n 1200W, 3r escalfador IR 4200W
4	Poder	AC220V±10％50Hz
5	Mode de funcionament	Dos modes: manual i automàtic.
6	Pantalla tàctil HD	home-màquina intel·ligent, configuració del sistema digital.

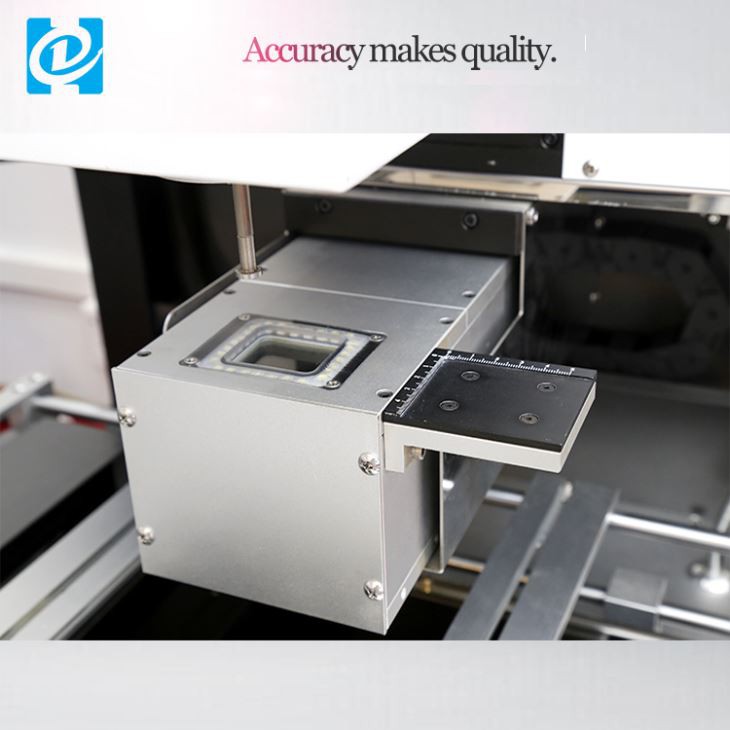

7	Lent de càmera òptica CCD	Davant / enrere, dreta / esquerra amb la mà
8	Alimentador de xips	automàtic
9	Característica	La ventosa pot ser flexible (1 ~ 3 cm), esbrina automàticament el centre de xip, una molla instal·lada a la plataforma de treball i es pot moure IR lleuger o dret, etc.
10	Ampliació de la càmera	10x - 220x
11	Ajustament del banc de treball:	± 15 mm endavant/enrere, ± 15 mm dreta/esquerra
12	Posicionament BGA	Posició làser, posició ràpida i precisa de PCB i BGA
13	Posicionament de PCB	Posicionament intel·ligent, PCB es pot ajustar en direcció X, Y amb "Suport de 5 punts" + suport de PCB de ranura en V + accessoris universals.
14	Control de temperatura	Sensor K, bucle tancat, control PLC
15	Precisió de la ubicació:	±0,01 mm
16	Precisió de la temperatura	±1 grau
17	Il·luminació	Llum de treball LED de Taiwan, qualsevol angle ajustable
18	Emmagatzematge del perfil de temperatura	50.000 grups
19	Mida del PCB	Màxim 530×490 mm Mínim 22×22 mm
20	Xip BGA	2x2 - 80x80 mm
21	Espaiat mínim entre xips	0,15 mm
22	Sensor de temperament extern	4 unitats
23	Dimensions de la màquina	780x740x890mm
24	Pes net	97KG
25	Pes brut	140 KG
26	Dimensió de l'embalatge	118*86*121 mm

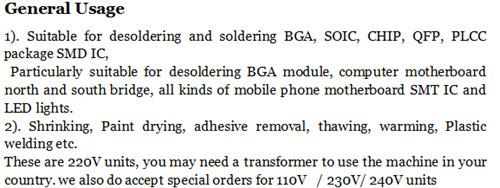

2. Característiques del producte i usos de l'estació de retreball BGA DH-A4D

1. Funcions avançades de l'estació de retreball Dinghua DH-A4 BGA
2. PC industrial incrustat, interfície de pantalla tàctil d'alta definició, control PLC
3. Control de circuit tancat tipus K
4. sistema d'ajust automàtic de la temperatura
5. Suport de PCB de ranura en V
6. Fixació extraïble flexible i còmoda
7. Diverses mides de broquets BGA

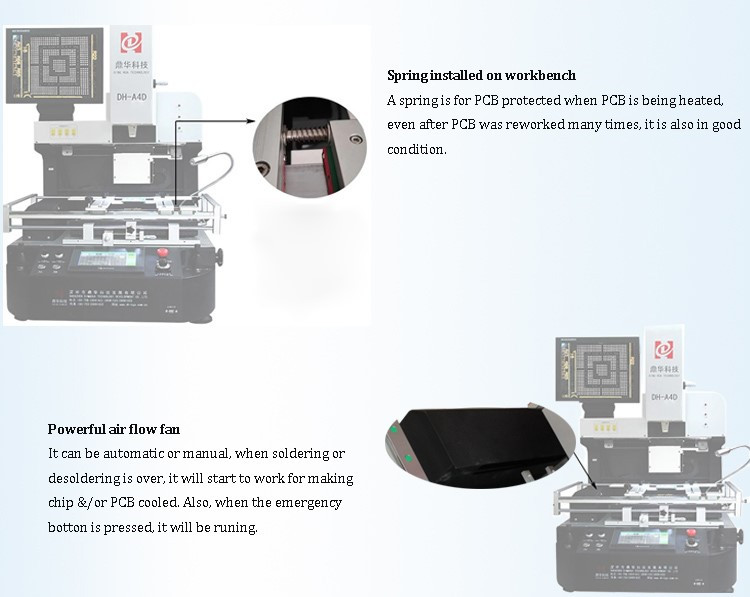

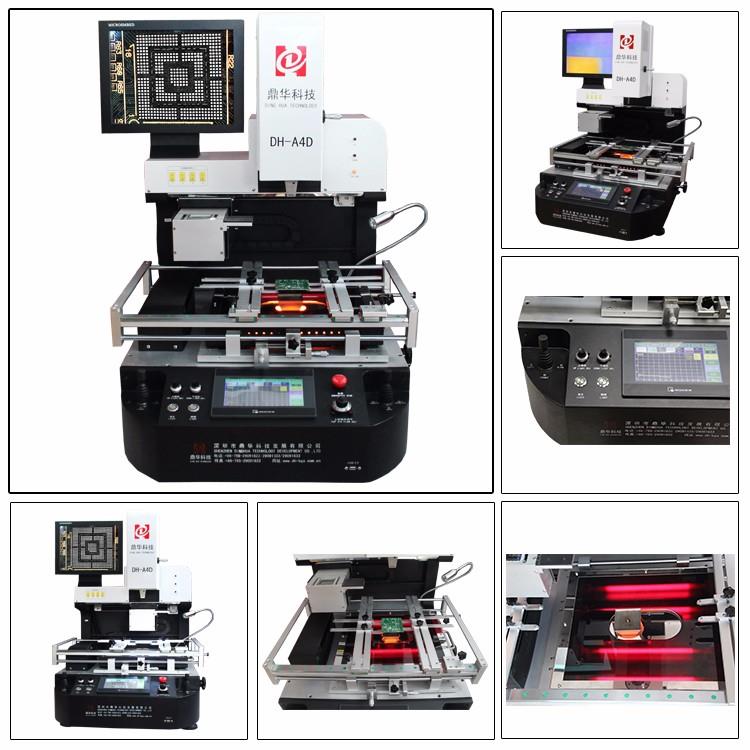

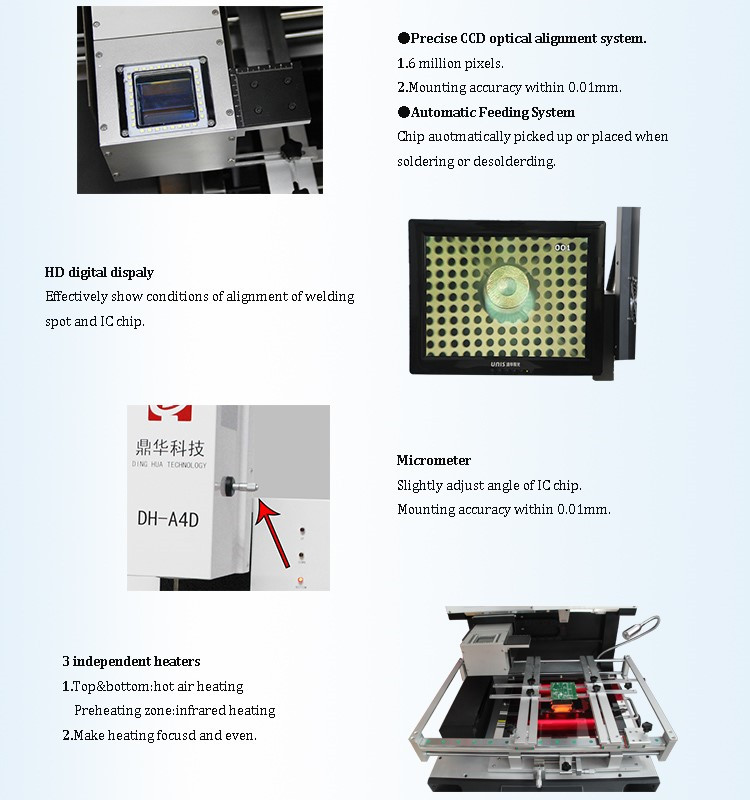

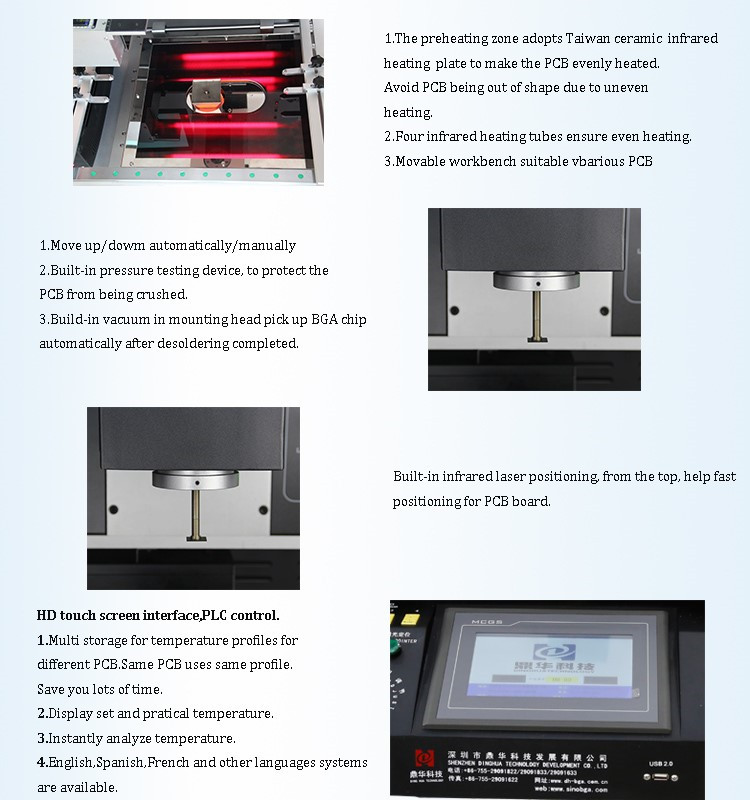

4.Imatges detallades de A4 BGA REWORK STATION





3. Perfil de l'empresa

Sobre nosaltres



4.Algunes imatges de la nostra fàbrica i l'estació de retreball BGA

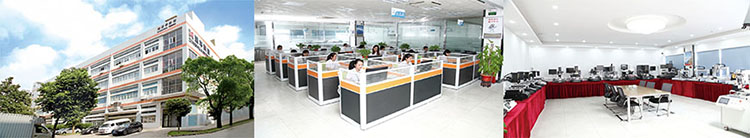

Oficines

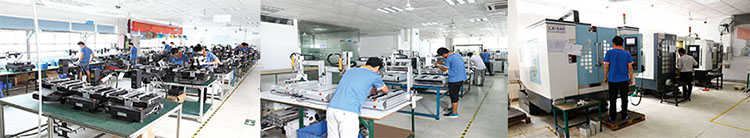

Línies de fabricació





Patents i certificació CE com a continuació







5.Part dels nostres clients

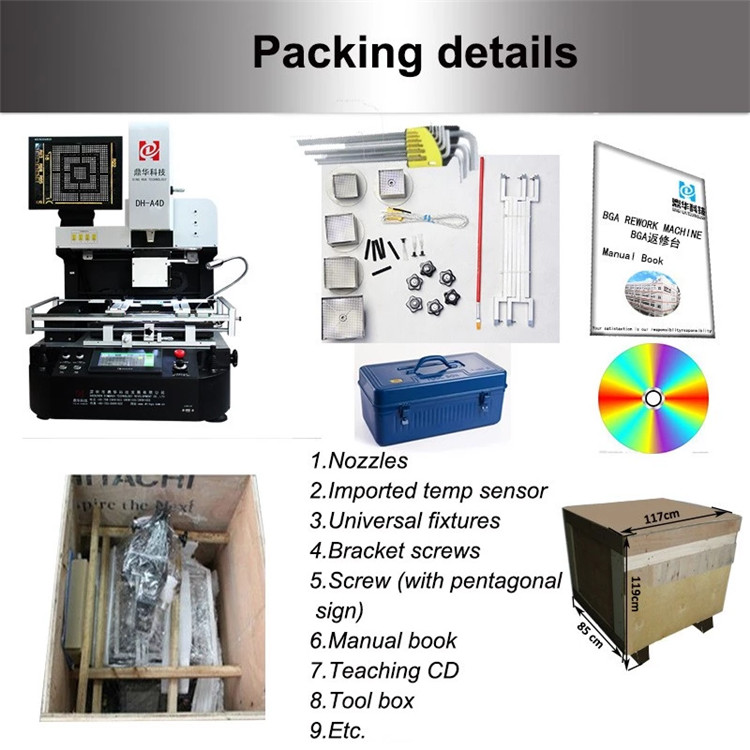

6. Embalatge i lliurament i serveis de DH-A4D BGA REWORK STATION

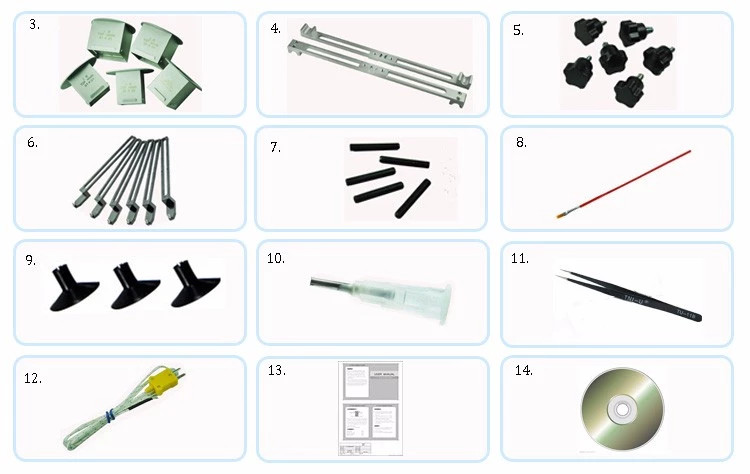

Llista d'embalatge
1	màquina	1 conjunt
2	Tot plegat	en estoigs de fusta
3	Broquet superior:	3 peces (31 * 31 mm, 38 * 38 mm, 41 * 41 mm)
4	Broquet inferior:	2 peces (34 * 34 mm, 55 * 55 mm)
5	Feix:	2 unitats
6	Pom de pruna:	6 unitats
7	Fixació unicersal:	6 unitats
8	Cargol de suport:	5 unitats
9	Bolígraf de pinzell:	1 unitats
10	Tassa de buit:	3 unitats
11	Agulla de buit:	1 unitats
12	Pinces:	1 unitats
13	Cable del sensor de temperatura:	1 unitats
14	Llibre d'instruccions professionals:	1 unitats
15	CD didàctic:	1 unitats

Detalls de l'embalatge:

Caixa de fusta contraxapada (fumigada),

Mida de l'embalatge: 85 * 119 * 117 cm,

accessoris: broquets, termopar,

claus hexaganes interiors i ensenyament

CD, etc.



Detalls de lliurament,

Per DHL, TNT, FEDEX, enviament aeri, transport marítim i transport terrestre, etc. triga 3 a 30 dies per arribar a

destinació segons diferents maneres d'enviament.





7. Preguntes freqüents

P. Quin és l'avantatge del vostre producte?

R: * Tots els nostres productes tenen la certificació CE.

* Som una fàbrica original, el preu és molt més competitiu i la millor relació qualitat-preu.

* Els enginyers professionals i l'equip de vendes us proporcionen suport



P: Quin és el vostre paquet? És segur durant el transport?

R: Totes les nostres estacions de retreball BGA estan embalades en una caixa de fusta massissa amb escuma, pals i banda per fixar-los a l'interior. És segur

suficient durant el transport.



P: De quina manera i quants dies arribarà la màquina? Quin és el teu paquet?

R: Enviem per DHL, Fed-ex, UPS, etc (servei porta a porta), 4 ~ 7 dies per arribar; per aire fins al vostre aeroport més proper

(Servei de porta a aeroport) 2 ~ 5 dies per arribar; Per mar fins al port més proper, 10 ~ 20 ~ 30 ~ 40 dies per arribar.

(diferent país diferent hora)



P: Sobre la garantia, quant de temps i com fer el servei postvenda?

R: 1 any de garantia per a peces de recanvi i suport tècnic de tota la vida. Tenim un equip tècnic professional, per a qualsevol pregunta,

També es proporcionen vídeos d'assistent.
