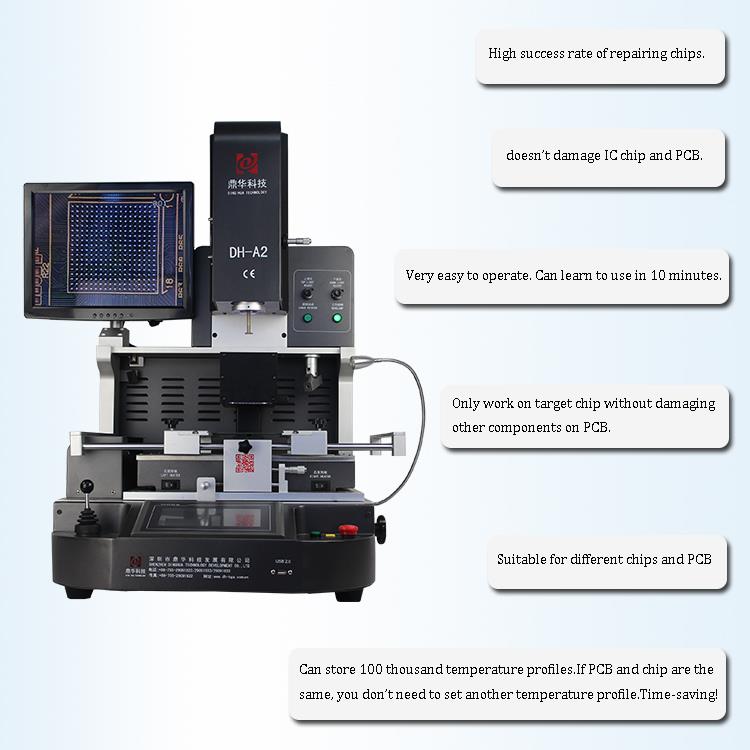

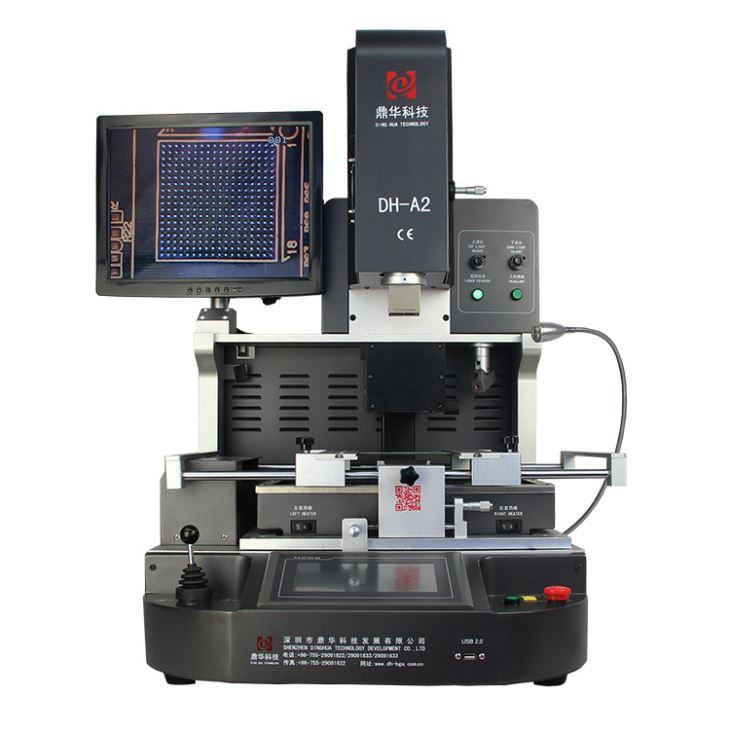

Estació òptica de reelaboració de MacBook BGA
1. Soldadura automàtica, desoldadora i muntatge de xip IC amb sistema d’alineació òptica i 3 àrea de calefacció.
2. Alta taxa d’èxit de reparació.
3. Apte per a la mida de PCB: MAX450*490, min22*22mm.
4. Apte per a la mida del xip: 80*80-1*1mm
Descripció
1. Aplicació
Apte per a diferents PCB.
La placa base d’ordinadors, telèfons intel·ligents, ordinadors portàtils, taulers lògics de MacBook, càmeres digitals, aire condicionat, televisors i dispositius othe
Equips electrònics de la indústria mèdica, la indústria de la comunicació, la indústria de l’automòbil, etc.
Apte per a diferents tipus de xips: BGA, PGA, POP, BQFP, QFN, SOT223, PLCC, TQFP, TDFN, TSOP, PBGA, CPGA, LED xip.
2. Funcions del producte
• Desoldador, muntatge i soldadura automàticament.
• L’elevada taxa d’èxit de reparació de xip i PCB.
• La màquina no danyarà als components circumdants al voltant del xip objectiu del PCB a causa del control de temperatura estricte.
• Sistema d’alineació òptica precisa
Zoom In/Out i Micro-Ajust, equipat amb un dispositiu de detecció d’aberració, amb autofocus i funcionament de programari

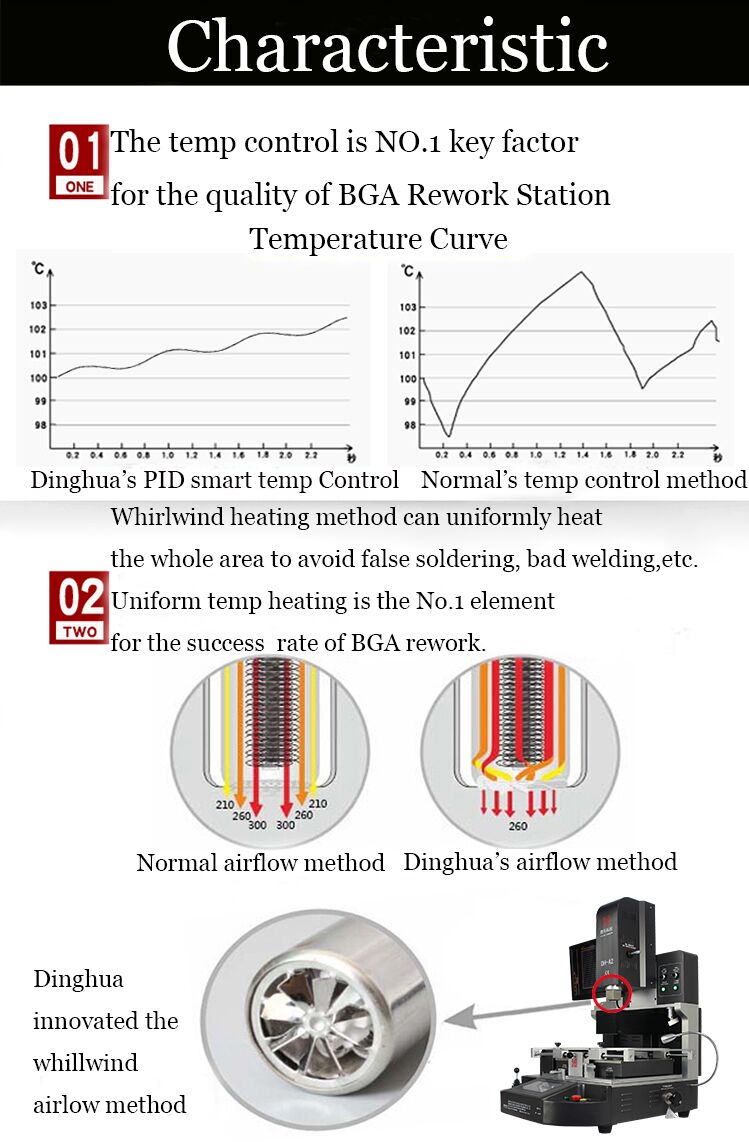

• Tres escalfadors controlats de manera independent. Pot escalfar la placa PCB i els xips BGA alhora. I el tercer escalfador IR
Pot escalfar la placa PCB des de la part inferior de manera uniforme, per evitar la deformació del PCB durant el procés de reparació. Els tres escalfadors
Pot escalfar de manera independent. Els escalfadors superiors i inferiors són escalfadors d’aire calent, el tercer és una zona de preescalfament d’infrarojos.
3. Especificació
| Força | 5300W |
| Escalfador superior | Aire calent 1200W |
| Escalfador inferior | Aire calent 1200W. Infraroig 2700W |
| Alimentació | AC220V ± 10% 50/60Hz |
| Dimensió | L530*W670*H790 mm |
| Posicionament | Suport PCB en V-Groove i amb un equipament universal extern |
| Control de la temperatura | K Type Thermopar, control de bucle tancat, calefacció independent |
| Precisió de la temperatura | ± 2 graus |
| Mida PCB | MAX 450*490 mm, min 22 ＊ 22 mm |
| Tuning Workbench ajustat | ± 15mm Forward/Backward .+15 mm dreta/esquerra |
| Xip BGA | 80 ＊ 80-1 ＊ 1 mm |
| Espaiament mínim de xips | 0,15 mm |
| Sensor temporal | 1 (opcional) |
| Pes net | 70kg |

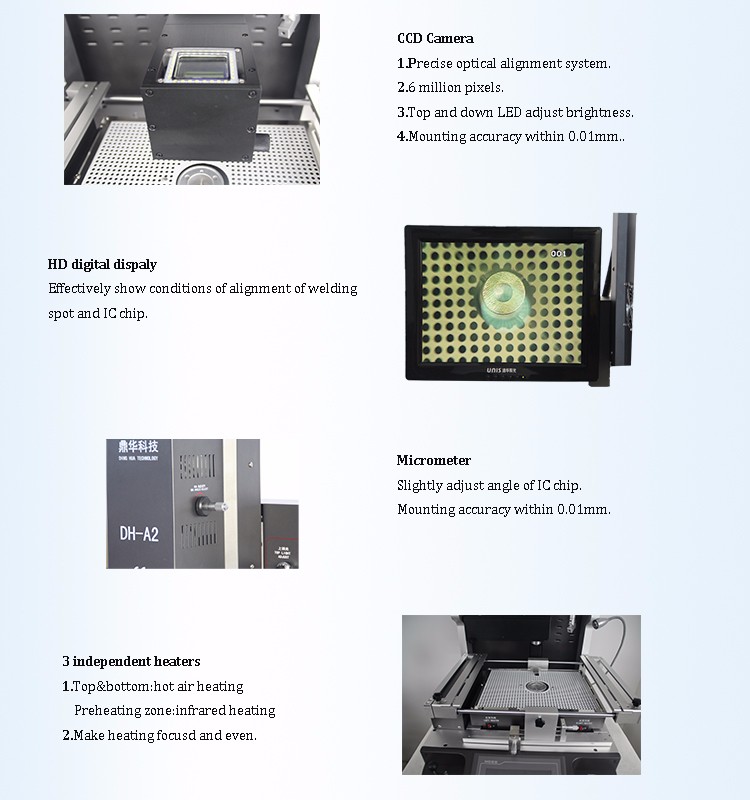

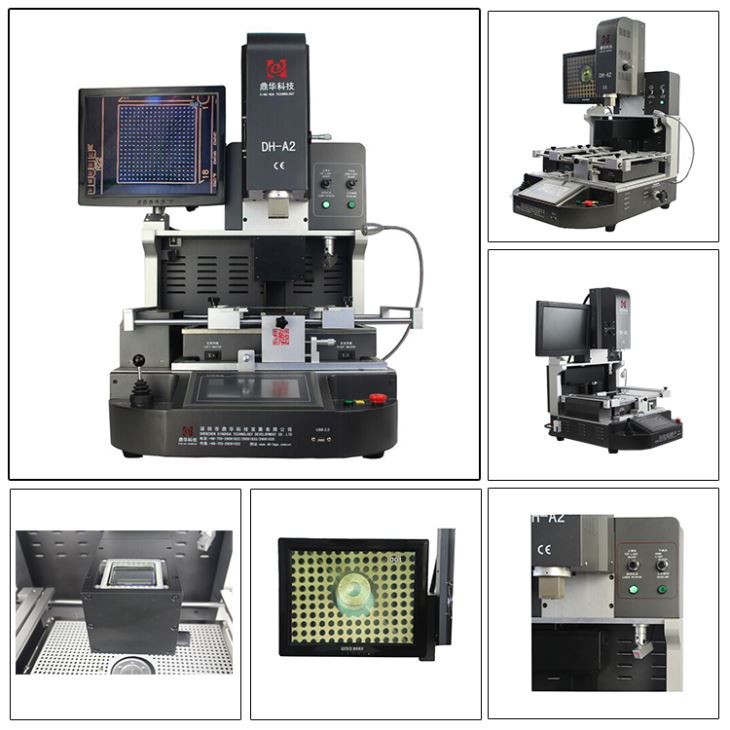

4. Detalls de l'estació de reelaboració de MacBook Optical MacBook

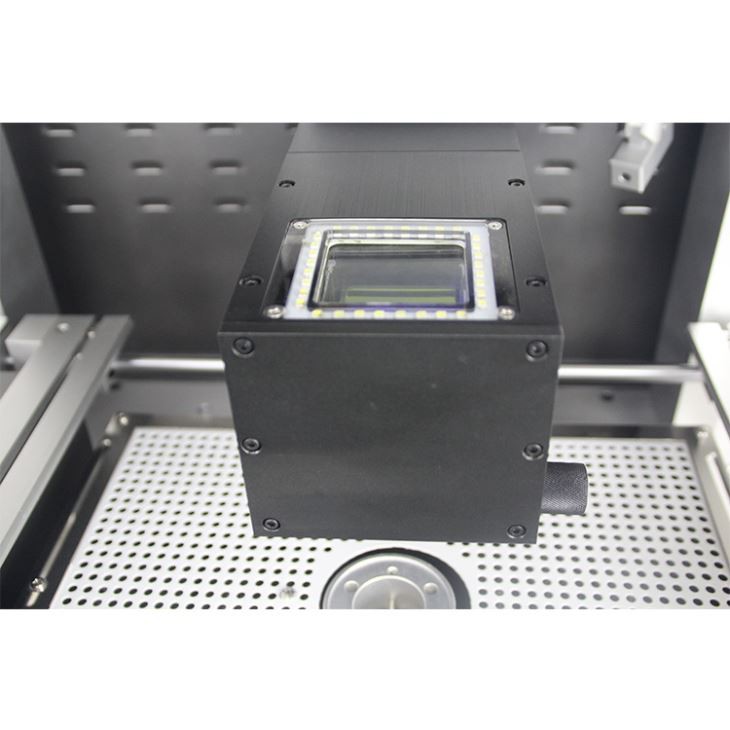

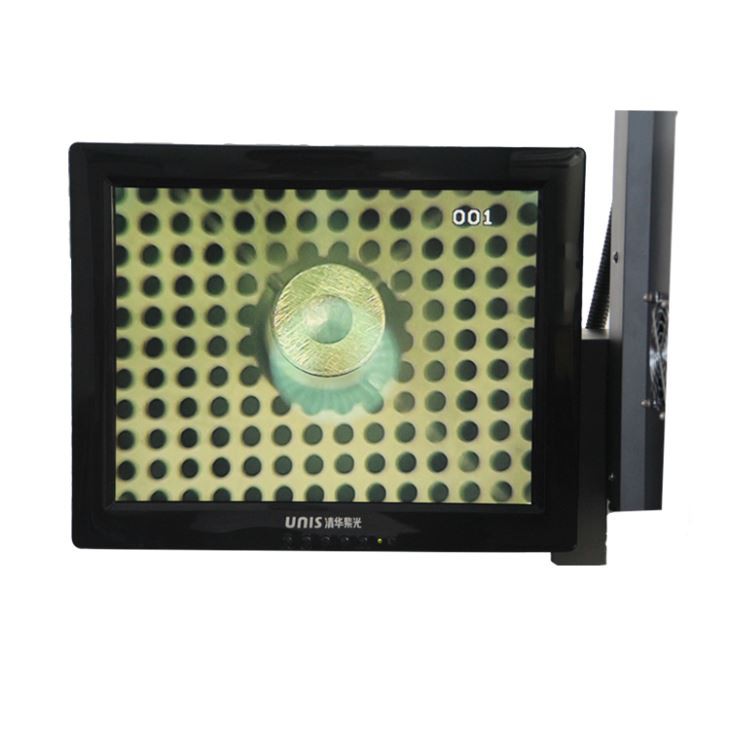

- Càmera CCD (sistema d’alineació òptica precisa);
- Pantalla digital en alta definició;
- Micròmetre (ajust l’angle d’un xip);
- 3 escalfadors independents (aire calent i infrarojos);
- Posicionament làser;
- Interfície de pantalla tàctil HD, control PLC;

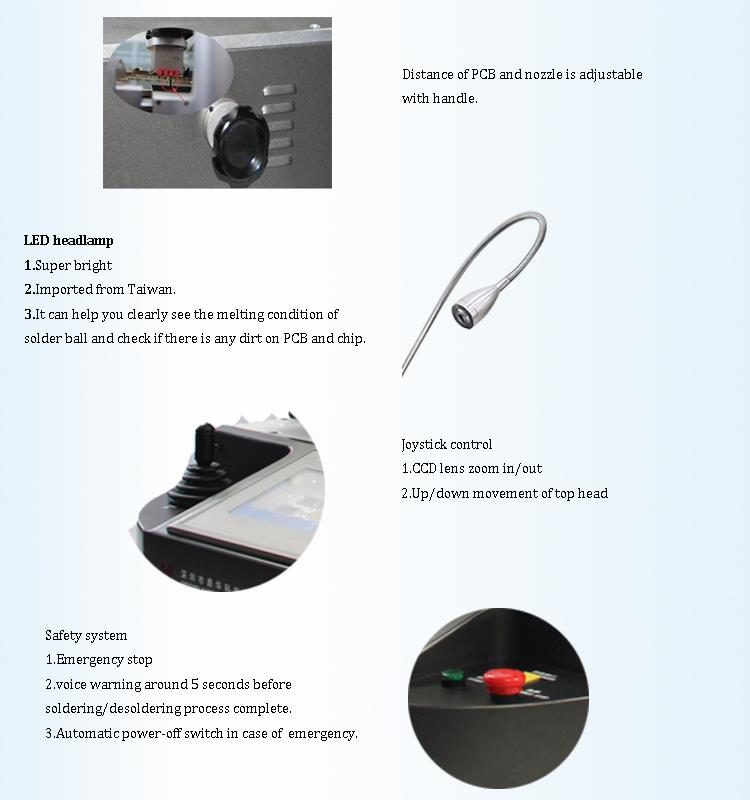

- Passat LED;
- Control de joystick.
5. Per què triar la nostra estació de reelaboració òptica de MacBook BGA?
6. Certificat
Per oferir productes de qualitat, Shenzhen Dinghua Technology Development Co., Ltd va ser el primer a passar UL,
Certificats E-Mark, CCC, FCC, CE, ROHS. Mentrestant, per millorar i perfeccionar el sistema de qualitat, Dinghua ha passat
Certificació d'auditoria ISO, GMP, FCCA i C-TPAT.

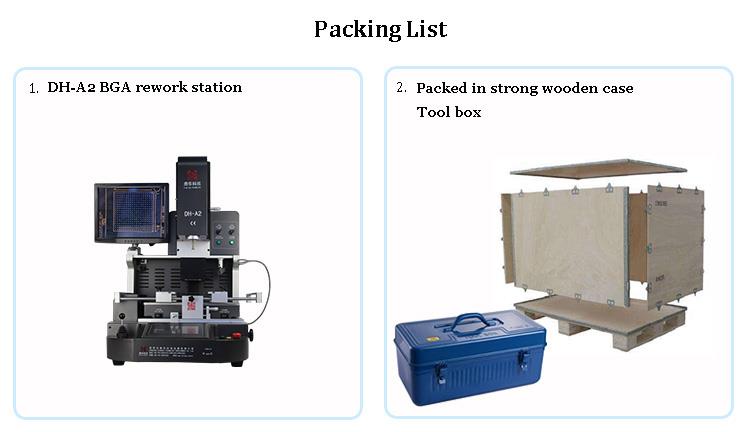

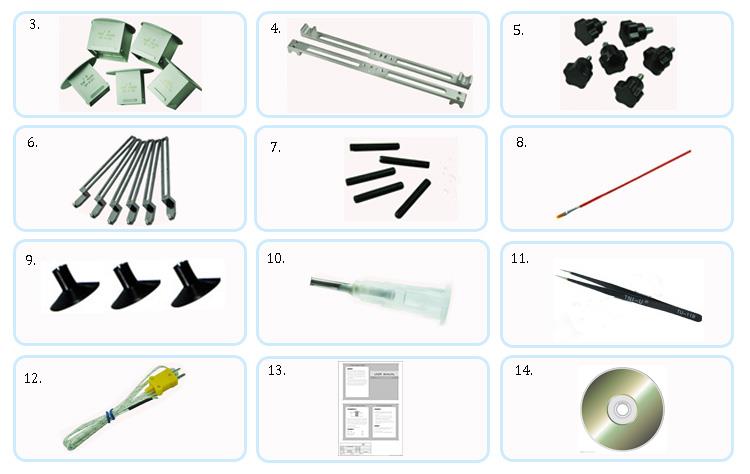

7. Embalatge i enviament
8. Poseu -vos en contacte amb nosaltres
Correu electrònic: john@dh-kc.com
Whatsapp/wechat/mob: +86 157 6811 4827
9. FAQ

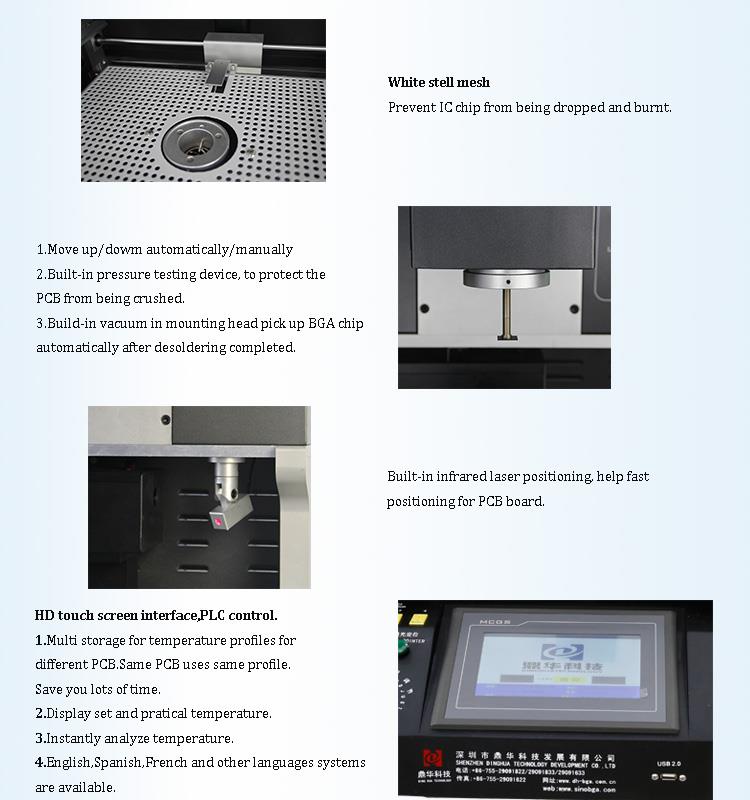

Q1: El cap superior de la màquina caurà ràpidament i després trencarà el xip i el PCB?
A1: Per protegir el PCB i el xip que es trituren, hi ha un dispositiu de prova de pressió integrat en un capçal de muntatge.
Un cop el dispositiu de prova de pressió detecti qualsevol pressió, el cap superior de la màquina s’aturarà automàticament.
Q2: Durant el procés de calefacció, la temperatura és molt alta. Un cop finalitzat el procés de calefacció, he de triar un xip al PCB?
A2: Aspirador integrat al capçal de muntatge recolliu automàticament el xip BGA un cop finalitzada la desolderació.
Q3: Què passa si el xip es baixa a la zona de calefacció de manera accidental? Serà massa difícil treure -ho? Es cremarà?
A3:L’àrea de preescalfament d’infrarojos està coberta per malla d’acer. Això és per evitar que els xips caiguin a la zona de calefacció calenta.
