Estació de retreball BGA òptica semiautomàtica
1. Introducció del producte Nova definició de reparació de taulers: automàtica, flexible i fiable en el procés! · Capçal de calefacció híbrid de 1200 W d'alta eficiència, calefacció inferior IR de gran superfície amb 3 zones de calefacció 3000 W) · Alineació automàtica i precisa dels components amb l'ajuda de la màquina...
Descripció
Estació de retreball BGA òptica semiautomàtica
1. Presentació del producte
Una nova definició de reparació de taulers: automàtica, flexible i fiable en el procés!
- Capçal de calefacció híbrid de 1200 W d'alta eficiència
- Calefacció inferior IR homogènia de gran superfície amb 3 zones de calefacció (800 W cadascuna)
- Alineació de components automàtica i precisa amb l'ajuda de la visió artificial
- Sistema d'eixos motoritzat d'alta precisió per a la col·locació de components (+/- 0,025 mm)
- Resultats de reparació reproduïbles i independents de l'usuari garantits
- Control i documentació de processos mitjançant el programari d'operador HRSoft
- Funcionament totalment automàtic o semiautomàtic
- Adequat per utilitzar-lo amb l'estació Dip&Print
2. Especificacions del producte
|
Dimensions (L x P x A) en mm |
660 * 620 * 850 mm |
|
Pes en kg |
70 kg |
|
Disseny antiestàtic (s/n) |
y |
|
Potència nominal en W |
5300W |
|
Tensió nominal en V/AC |
110~220V 50/60Hz |
|
Calefacció superior |
Aire calent 1200W |
|
Calefacció més baixa |
Aire calent 1200W |
|
Zona de preescalfament |
Infrarojos 2700W, mida: 250 x 330 mm |
|
Mida del PCB en mm |
des de 20*20~370*450 mm |
|
Mida dels components en mm |
des d'1*1 80*80 |
|
Funcionament |
7-pantalla tàctil integrada de polzades, resolució 800*480 |
|
Símbol de prova |
CE |
3. Aplicacions del producte
Desoldadura, col·locació i soldadura de tot tipus de dispositius de muntatge en superfície (SMD): BGA, BGA metàl·lic, CGA,
Socket BGA, QFP, PLCC, MLF i components en miniatura amb una longitud de vora de fins a 1 x 1 mm.
4. Detalls del producte
5. Qualificacions del producte

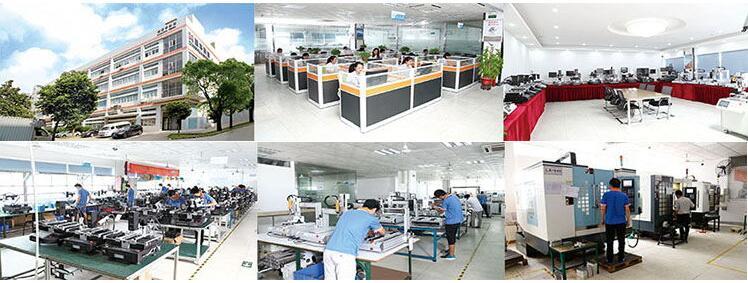

6. Els nostres serveis
Per donar suport als nostres clients, oferim serveis de vendes i suport tècnic Gold Standard des de les nostres oficines de Dinghua.
Els nostres enginyers altament formats tenen experiència en tot tipus d'aplicacions de reelaboració i poden ajudar amb processos, broquets, plantilles, recanvis i personalització.
7. Preguntes freqüents
P: Com controla la temperatura la màquina de retreball Dinghua BGA? La màquina s'escalfarà massa i danyarà el PCB o el xip?
R: La màquina de retreball Dinghua BGA pot escalfar els xips PCB i BGA simultàniament. El tercer escalfador IR preescalfa el PCB des de la part inferior de manera uniforme per evitar la deformació del PCB durant el procés de reparació. Els tres escalfadors es poden controlar de manera independent.
Utilitza un termoparell tipus K amb control de llaç tancat i un sistema de compensació automàtica de temperatura PID, juntament amb un PLC i un mòdul de temperatura, per garantir un control precís de la temperatura amb una desviació de ± 2 graus.
P: Com garanteix la màquina de retreball Dinghua BGA la seguretat per protegir l'operador en cas d'emergència?
R: La màquina té la certificació CE i està equipada amb un botó d'emergència. A més, hi ha un avís de veu que s'activa uns 5 segons abans que finalitzi el procés de soldadura/dessoldadura. També disposa d'un sistema de protecció d'apagada automàtica en cas d'incidència anormal, amb doble control de protecció contra sobreescalfament.
