Sistema automàtic de retreball SMD
-Boquet amb ventilació de refluig.-Alineació òptica-3 Zones de temperatura-Mode manual i automàtic
Descripció

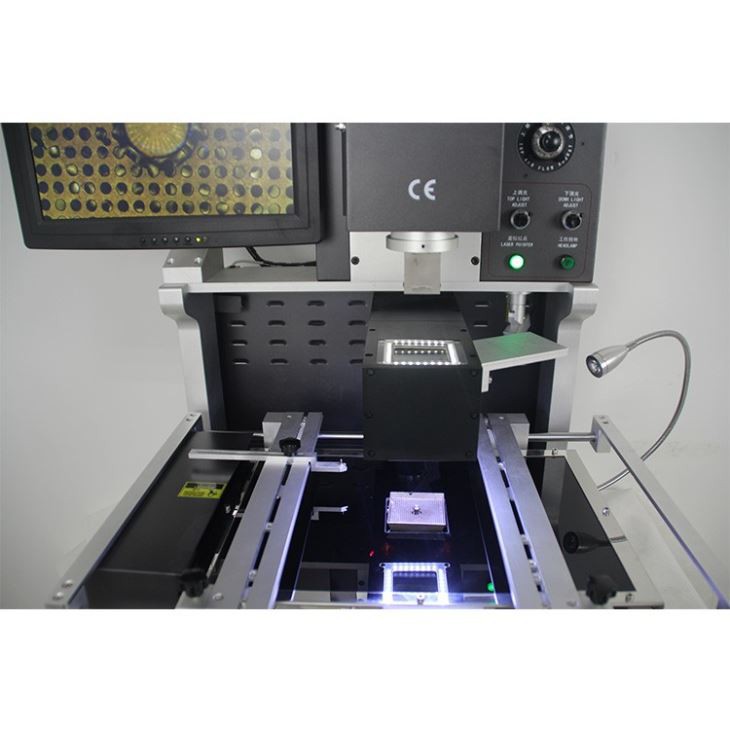

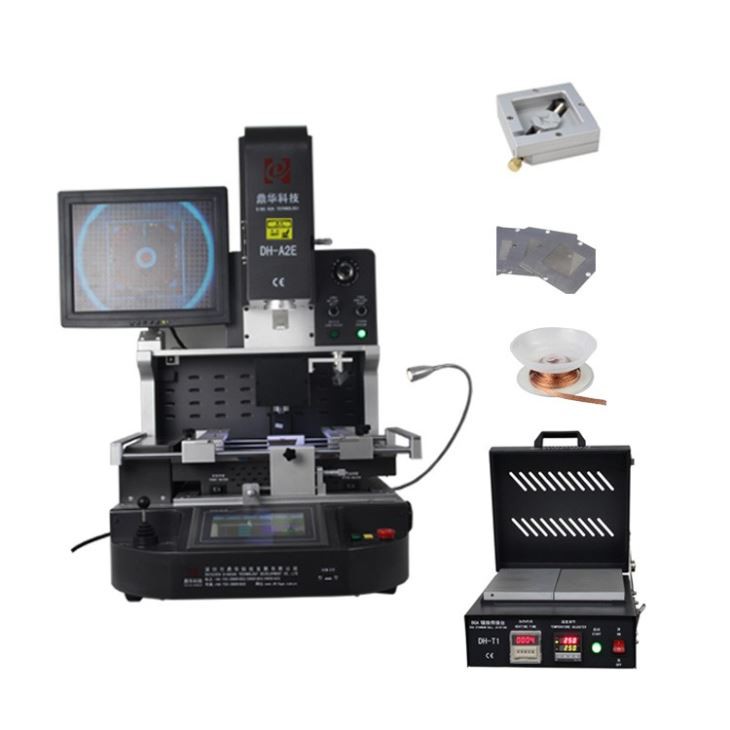

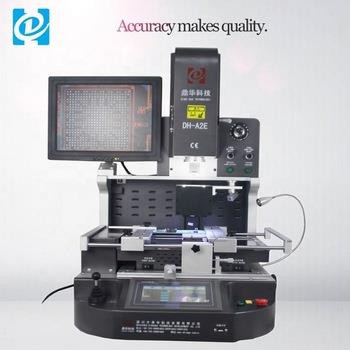

Sistema automàtic de retreball SMD DH-A2E
Un sistema automàtic de retreball SMD DH-A2E és un equip electrònic utilitzat per reparar o
substituint automàticament els components muntats en superfície a les plaques de circuits impresos (PCB). En general
utilitza una combinació de tècniques de calor, aire i buit per eliminar i substituir components SMD.
El model DH-A2E pot tenir característiques i capacitats específiques que el diferencien d'altres reelaboracions
sistemes. El millor és consultar la documentació o el lloc web del fabricant per obtenir informació detallada
sobre el producte.
Especificacions:
| 1 | Potència total | 5300w |
| 2 | 3 calefactors independents | Aire calent superior 1200w, aire calent inferior 1200w, preescalfament infrarojo inferior 2700w |
| 3 | Voltatge | AC220V±10% 50/60Hz |

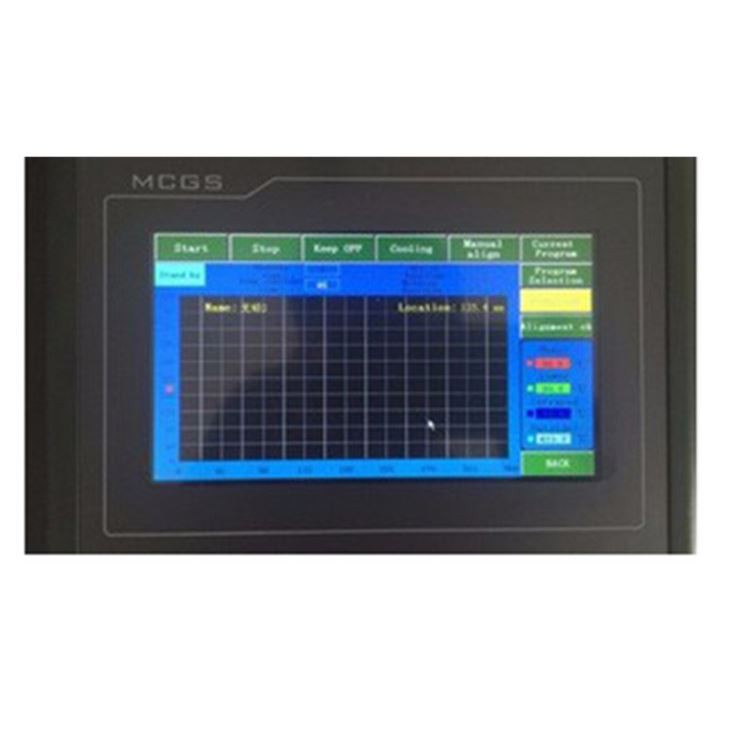

| 4 | Parts elèctriques | Pantalla tàctil de 7 polzades + mòdul de control de temperatura intel·ligent d'alta precisió + controlador de motor pas a pas + PLC + pantalla LCD + sistema CCD òptic d'alta resolució + posicionament làser |
| 5 | Control de temperatura | K-Sensor de bucle tancat + compensació de temperatura automàtica PID + mòdul de temperatura, precisió de la temperatura dins de ± 2 graus. |
| 6 | Posicionament de PCB | Ranura en V + fixació universal + prestatge de PCB mòbil |
| 7 | Mida de PCB aplicable | Màxim 370x410mm Mínim 22x22mm |
| 8 | Mida BGA aplicable | 1 * 1 mm ~ 80 * 80 mm |
| 9 | Dimensions | 600x700x850mm (L * W * H) |
| 10 | Pes net | 70 Kg |
Aplicacions:
Àmpliament utilitzat en la reparació del nivell de xip en els següents productes:
1. PCBA d'ordinador portàtil i d'escriptori
2. Consoles de jocs, com ara plaques base Xbox One, Play Station 4
3. PCBA de telèfon mòbil, com ara plaques base d'iPhone
4. Placa base de TV&TV Set-top box
5. Placa base de servidor, impressora, càmera, etc
Pot retreballar BGA, PGA, POP, BQFP, QFN, SOT- 223, PLCC, TQFP, TDFN, TSOP, PBGA, CPGA, xip LED.
DH-A2E és una estació de soldadura professional dissenyada per substituir xips BGA en plaques PCB que requereixen alta potència
calefacció. Apte per al seu ús amb llauna amb plom o sense plom. Gràcies als perfils programables i d'alta qualitat
Els elements de calefacció tenim un control precís sobre el procés de soldadura i, per tant, l'eficàcia de la reparació.
L'alta potència de sortida fa que el DH-A2E sigui l'eina perfecta per a serveis electrònics especialitzats en la reparació de lap-
tapes i consoles.

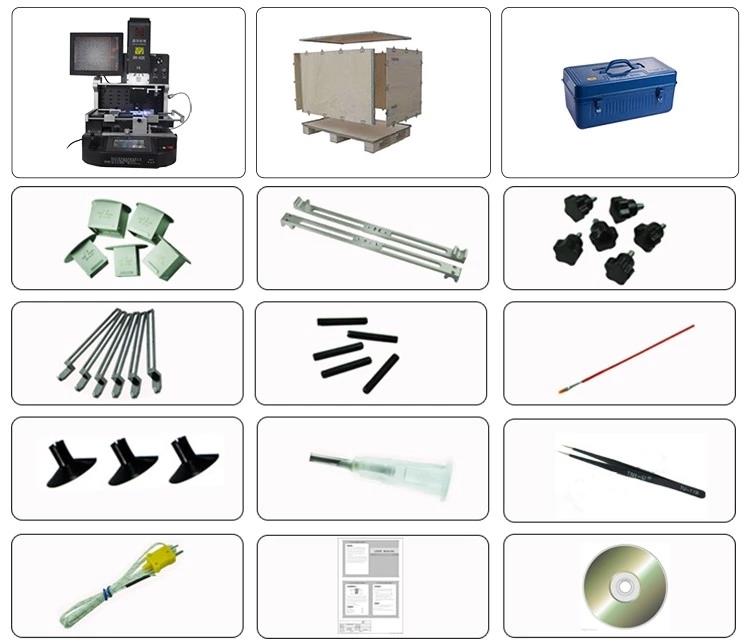

Paquet:
1. Màquina: sistema automàtic de retreball smd
2. Tot embalat en estoigs de fusta estables i resistents.
3. Broquet superior: 3 peces (31 * 31 mm, 38 * 38 mm, 41 * 41 mm Broquet inferior: 2 peces (34 * 34 mm, 55 * 55 mm)
4. Biga: 2 unitats
5. Pom pruna: 6 unitats
6. Fixació universal: 6 peces
7. Cargol: 5 unitats
8. Raspallador: 1 pc
9. Aspiradora: 3 unitats
10. Agulla de buit: 1 unitat
11. Pinces: 1 unitat
12. Cable del sensor de temperatura: 1 pc
13. Manual: 1 pc
14. CD de demostració: 1 unitat
El nostre servei
1.A la venda anticipada, gratuït per a consultes de demostració i informació, in situ o per vídeo.
2. Pot proporcionar vídeo de procés o formació abans de l'enviament, segons la vostra necessitat.
3. A la postvenda, amb un fort equip tècnic professional de suport.
4. Ofereix un gran descompte per a comandes a granel o per a comandes repetides.
5.Garantia: 1 any gratuït i per rebre el cost de les peces durant els anys posteriors.
Per què escollir-nos
Som el fabricant=pròpia fàbrica + disseny de màquines + xapa produïda per nosaltres mateixos +
ruixeu la pols + munta fort l'equip de la màquina + embalatge + formació gratuïta;
1). Logotip/marca: els dissenys i logotips del client són benvinguts, podem imprimir el vostre propi logotip amb seda;
2). Proveïdor de HUAWEI, SAMSUNG, TCL, ZTE, MEIZU, KONKA, LENOVO, FOXCONN;
3). Teniu bons mercats a Corea, Japó, Àfrica del Nord, Vietnam, Brasil, Turquia, Índia, Mèxic i Àsia del Sud,Els països de l'Orient Mitjà i d'Europa;
1). 100% NOU de la fàbrica de Dinghua;
2). Més de 20 enginyers de R+D, amb 10 anys d'experiència;
3). Més de 100.000 usuaris globals;
4). Tots els models aprovats CE ISO9001;
5). 100% inspecció de control de qualitat abans de l'enviament;
6). Alta qualitat i preu competitiu.
