Estació de retreball SMD amb càmera
1. Sistema d'Alineació Òptica
2. Indicador de centrat làser
3. Preescalfament per infrarojos
4. Dues calefaccions d'aire calent
Descripció

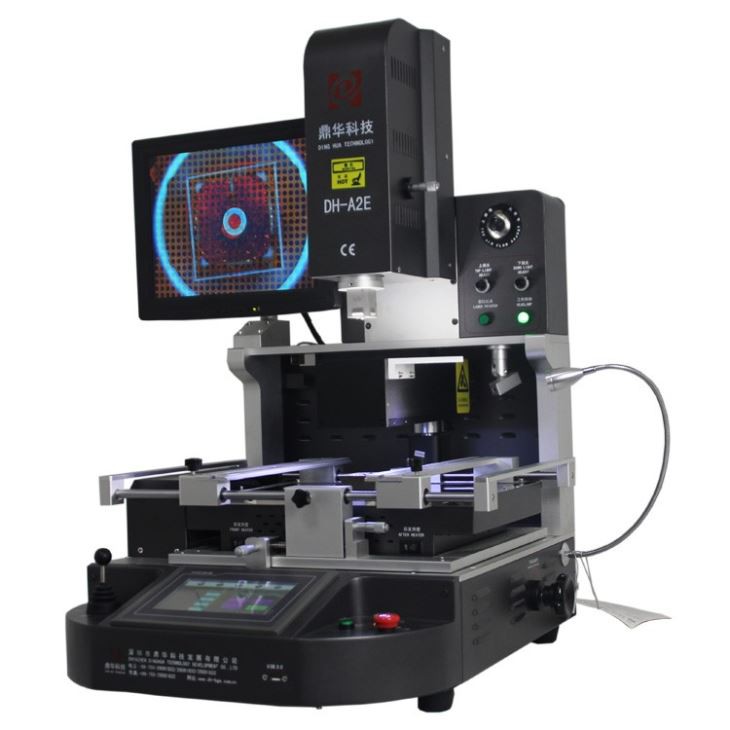

Estació de retreball SMD amb càmera DH-A2E
Una estació de retreball SMD amb càmera (estació de retreball de dispositiu muntat en superfície) és una eina especialitzada
s'utilitza en la reparació i fabricació d'electrònica per eliminar i substituir components en plaques de circuits impresos (PCB).
És un equip que escalfa components que s'han de substituir mitjançant l'ús d'aire calent, alhora que té un
càmera per permetre una millor visibilitat.
Dessoldar a nivell de xip
Especificacions:
| 1 | Potència total | 5200w |
| 2 | 3 calefactors independents | Aire calent superior 1200w, aire calent inferior 1200w, preescalfament infrarojo inferior 2700w |
| 3 | Voltatge | AC220V±10% 50/60Hz |
| 4 | Parts elèctriques | Pantalla tàctil de 7 polzades + mòdul de control de temperatura intel·ligent d'alta precisió + controlador de motor pas a pas + PLC + Pantalla LCD + sistema CCD òptic d'alta resolució + posicionament làser |
| 5 | Control de temperatura | K-Sensor de bucle tancat + compensació de temperatura automàtica PID + mòdul de temperatura, precisió de la temperatura dins de ± 2 graus. |
| 6 | Posicionament de PCB | Ranura en V + fixació universal + prestatge de PCB mòbil |
| 7 | Mida de PCB aplicable | Màxim 370x410mm Mínim 22x22mm |
| 8 | Mida BGA aplicable | 1*1mm~80x80mm |
| 9 | Dimensions | 600x700x850mm (L * W * H) |
| 10 | Pes net | 70 Kg |
Aplicacions:
Característica:

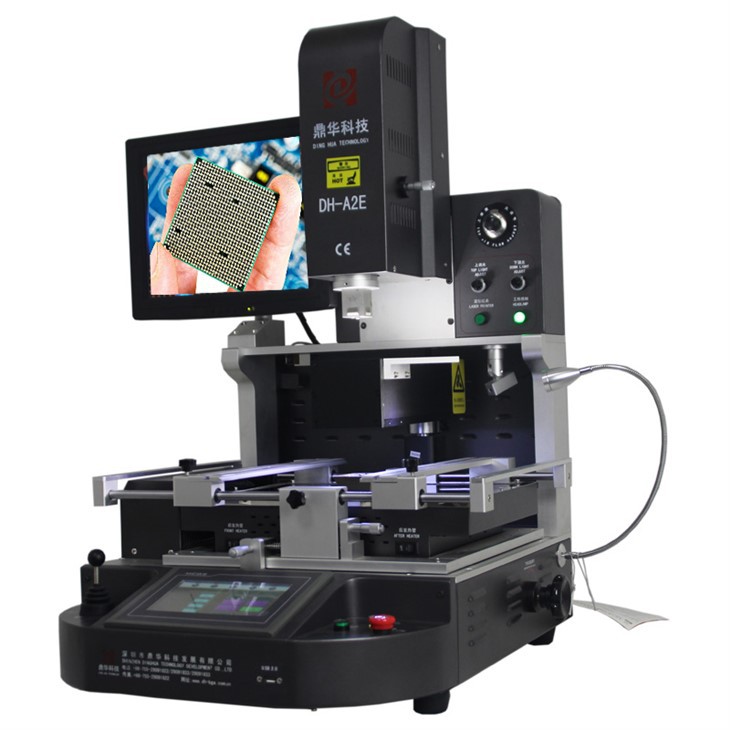

Estació de retreball SMD amb càmera DH-A2E
L'estació de retreball SMD DH-A2E amb una càmera té dos escalfadors d'aire calent, un superior i un inferior, per
desoldar i resoldar controlables que proporciona resultats sòlids sense moure ni tan sols el més petit
components.
Per al preescalfament, l'escalfador d'aire calent inferior està envoltat per un "Rapid IR" de 2700 W sota l'aigua. Aquest IR
El preescalfador augmenta suaument la temperatura del substrat de PC o LED per evitar la deformació i reduir l'estrès
als components i les juntes de soldadura adjacents al lloc de reelaboració. Els escalfadors d'infrarojos estan totalment tancats
un compartiment amb protecció de vidre que dissipa ràpidament la calor i evita que els residus caiguin als elements,
assegurant la seguretat de l'operador, un manteniment reduït i una neteja fàcil.
Llista d'embalatge :
Materials: caixa de fusta resistent + barres de fusta + cotó perlat a prova amb pel·lícula
Estació de retreball SMD d'1 unitat amb càmera
1 bolígraf de pinzell
1 manual d'instruccions
1 CD de vídeo
3 broquets superiors
2 broquets inferiors
4 accessoris universals
4 cargols fixats
Cargol de suport de 5 peces
Mida de la ventosa: Diàmetres en 2,4,8,10,11mm
Llave hexagonal interior: M2/3/4
Mida: 81*76*85CM
Pes brut: 115 kg
Lliurament flexible
•TNT
•DHL
•FedEx
•UPS
•EMS
•PER MAR
Vídeo de l'estació de retreball BGA:
