Reparació de l'estació de retreball BGA d'aire calent
1.Sistema de calefacció per infrarojos2.Potent ventilador de flux de corb3.Sistema d'indicacions sonores4.Colocació làser
Descripció

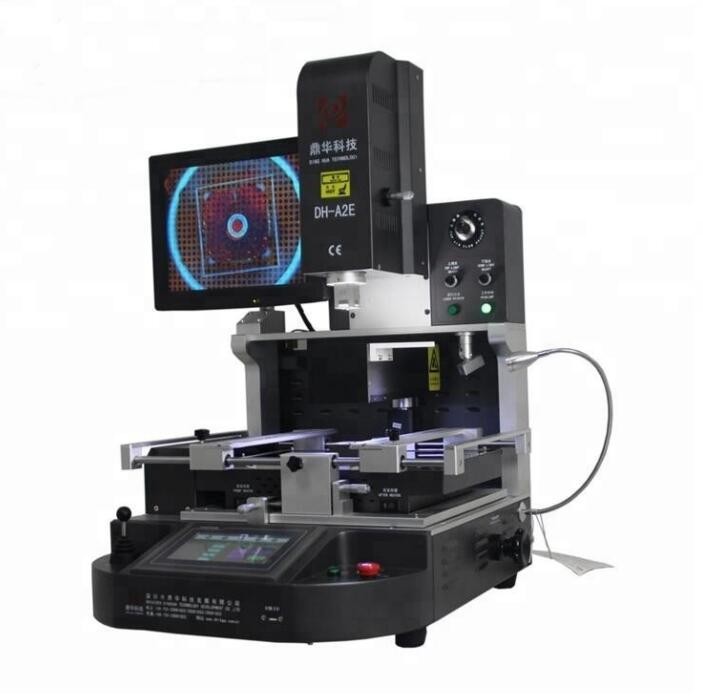

Kits d'eines de reparació de CPU de Macbook DH-A2E
Una estació de retreball BGA d'aire calent és un equip que s'utilitza per reparar components de la matriu de quadrícula de boles (BGA) en impresos.
plaques de circuits (PCB). L'estació consta d'un element calefactor que utilitza aire calent per fondre la soldadura existent a la
Component BGA, que facilita l'eliminació de la PCB. L'estació de retreball BGA d'aire calent també es pot utilitzar per col·locar
un nou component BGA al PCB refluint la soldadura mitjançant l'element de calefacció.
Especificacions:
| 1 | Potència total | 5200w |
| 2 | 3 calefactors independents | Aire calent superior 1200w, aire calent inferior 1200w, preescalfament infrarojo inferior 2700w |
| 3 | Tensió | AC220V±10% 50/60Hz |
| 4 | Parts elèctriques |
Pantalla tàctil de 7 polzades + mòdul de control de temperatura intel·ligent d'alta precisió + controlador de motor pas a pas + PLC + pantalla LCD + sistema CCD òptic d'alta resolució + posicionament làser |
| 5 | Control de temperatura | K-Sensor de bucle tancat + compensació de temperatura automàtica PID + mòdul de temperatura, precisió de la temperatura dins de ± 2 graus. |
| 6 | Posicionament de PCB | Ranura en V + fixació universal + prestatge de PCB mòbil |
| 7 | Mida de PCB aplicable | Màxim 370x410mm Mínim 22x22mm |
| 8 | Mida BGA aplicable | 2x2mm~80x80mm |
| 9 | Dimensions | 600x700x850mm (L*W*H) |
| 10 | Pes net | 70 Kg |
Aplicacions:
El procés de reparació d'un component BGA mitjançant una estació de retreball BGA d'aire calent implica diversos passos. Primer,
la soldadura existent al component BGA es fon amb aire calent, cosa que permet treure el component de
el PCB. A continuació, es neteja l'àrea al voltant del component BGA per eliminar qualsevol soldadura o residus restants.
Una vegada que l'àrea estigui neta, es col·loca un nou component BGA a la PCB i la soldadura es torna a fluir amb l'aire calent.
Estació de retreball BGA. La temperatura i el flux d'aire de l'element de calefacció s'ajusten acuradament per assegurar-se que
La soldadura es fon uniformement i el component BGA està fermament unit al PCB.

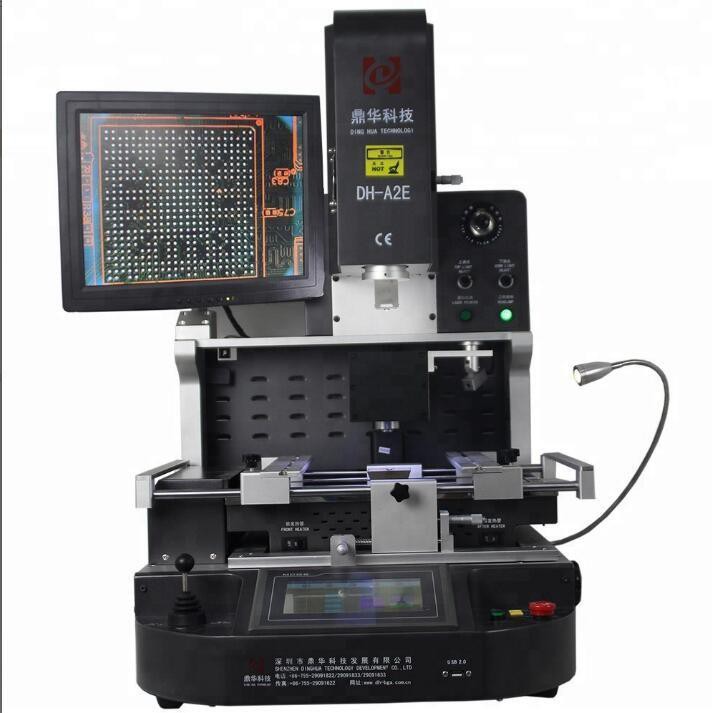

Sistema de robot de soldadura totalment automàtic DH-A2E
El DH-A2E es controla mitjançant una pantalla tàctil fàcil d'utilitzar. El seu quadre d'instruments de disseny ergonòmic inclou
control joystick tant per al zoom de la càmera com, quan el sistema està en mode manual, control vertical de l'escalfador superior
i el cap de col·locació.
Els ajustos del dial controlen el component i la il·luminació de la PCB, així com el flux d'aire de l'escalfador superior, control precís de
que pot evitar el desplaçament de petites estelles durant el reflux.
El panell de l'estació de retreball també inclou una entrada de termopar tipus K integrada i un port USB per exportar soldadura
perfils de temperatura a una unitat flash.
En general, l'estació de retreball BGA d'aire calent és una eina valuosa per reparar dispositius electrònics complexos i pot ajudar a ampliar
la vida útil d'equips cars permetent que els components defectuosos es substitueixin en lloc de descartar tot el dispositiu.
Llista d'embalatge:
Materials: caixa de fusta resistent + barres de fusta + cotons perlats a prova amb pel·lícula
1 kit d'eines de reparació de CPU de Macbook
1 bolígraf de pinzell
1 manual d'instruccions
1 CD de vídeo
3 broquets superiors
2 broquets inferiors
6 accessoris universals
6 cargols fixats
Cargol de suport de 4 unitats
Mida de la ventosa: Diàmetres en 2,4,8,10,11mm
Llave hexagonal interior: M2/3/4
Mida: 81*76*85CM
Pes brut: 115 kg
La màquina es provarà (prova de vibració i funcionament suau) durant 2-4 dies abans del lliurament.
Enviament per DHL, TNT, Fedex, aire, mar, etc. si la quantitat és inferior a 3 jocs.
Enviament per mar, si es fa una comanda a granel.
Enviament per transport terrestre, si esteu a Russai, Ucraïna i Europa, etc.
