Pantalla tàctil Samsung BGA Rework Station

Pantalla tàctil Samsung BGA Rework Station Vista prèvia ràpida: Preu original de fàbrica! La màquina de retreball DH-A1 BGA amb escalfador IR per a la reparació d'ipad ja està en estoc. Està dissenyada per un sistema d'operació fàcil d'utilitzar, amb l'objectiu d'ajudar l'operador a entendre com utilitzar-lo en pocs minuts. 1. Especificació...

Enviar la consulta

Descripció

Pantalla tàctil Samsung BGA Rework Station

Vista prèvia ràpida:

Preu original de fàbrica! La màquina de retreball BGA DH-A1 amb escalfador IR per a la reparació d'ipad ja està en estoc. Està dissenyat

mitjançant un sistema d'operació fàcil d'utilitzar, amb l'objectiu d'ajudar l'operador a entendre com utilitzar-lo en pocs minuts.

1. Especificació

Especificació
1	Poder	4900W
2	Escalfador superior	Aire calent 800W
3	Escalfador inferior Escalfador de ferro	Aire calent 1200W, infrarojos 2800W 90w
4	Font d'alimentació	AC220V±10%50/60Hz
5	Dimensió	640 * 730 * 580 mm
6	Posicionament	La ranura en V, el suport de PCB es pot ajustar en qualsevol direcció amb un accessori universal extern
7	Control de temperatura	Termopar tipus K, control de llaç tancat, calefacció independent
8	Precisió de la temperatura	±2 graus
9	Mida del PCB	Màx. 500400 mm Mínim 2222 mm
10	Xip BGA	22-8080 mm
11	Espaiat mínim entre xips	0,15 mm
12	Sensor de temperatura extern	1 (opcional)
13	Pes net	45 kg

2.Aplicació de l'estació de retreball DH-A1 BGA

Ús de l'aplicació per a estacions de retreball BGA

Les estacions de retreball BGA tenen diverses aplicacions diferents en el món de la reparació i alteració de PCB. Aquí en teniu uns quants

de les aplicacions més habituals.

Actualitzacions: les actualitzacions són un dels motius més habituals de reelaboració. És possible que els tècnics hagin de canviar peces o afegir-les

peces actualitzades a un PCB.

Peces defectuoses: els PCB poden tenir diverses peces defectuoses que poden requerir una reelaboració. Per exemple, els coixinets es podrien danyar durant

Eliminació de BGA, qualsevol nombre de peces podria estar danyat per la calor o podria haver-hi massa buit de soldadura.

Muntatge defectuós: es poden produir una sèrie d'errors durant el procés de reelaboració. Per exemple, la PCB pot tenir un BGA incorrecte

orientació o un perfil tèrmic de reelaboració BGA poc desenvolupat. Si aquest és el cas, és probable que el PCB s'hagi de sotmetre a més

reelaborar per solucionar el muntatge defectuós.

3.Per què hauríeu de triar Dinghua?

1. Control de qualitat estricte.

2. Fins i tot després que la PCB i els xips s'hagin reparat a l'estació de retreball BGA durant diverses vegades, l'aspecte i les funcions no són

afectats.

3. Àmplia gamma d'aplicacions:

Placa base d'ordinador, telèfon intel·ligent, ordinador portàtil, càmera digital, aire condicionat, TV i altres equips electrònics mèdics

indústria, indústria de la comunicació, indústria de l'automòbil, etc.

Àmplia gamma d'aplicacions: BGA, PGA, POP, BQFP, QFN, SOT223, PLCC, TQFP, TDFN, TSOP,

PBGA, CPGA, xip LED.

4. Alta taxa d'èxit de la reelaboració de BGA o altres xips.

4. Coneixements relacionats:

BGA Re-balling

El perfil de refluig posterior al reball del component BGA s'ha de desenvolupar amb cura per minimitzar els danys potencials causats pel cicle de calor.

i augmentar la taxa d'èxit del procés. Mentre es desenvolupa el perfil, s'han de tenir en compte múltiples condicions i factors

per aconseguir resultats constants satisfactoris i repetibles. Algunes de les condicions que considerem és la relació de massa del substrat amb els cables, el pes

del dispositiu BGA, densitat de matriu / pas / mida de l'esfera de soldadura, temperatures de funcionament, durada del temps operatiu al camp abans de BGA

fallada, procés de fabricació, pasta de soldadura original / cops utilitzats i requisits RoHS del client.

En els casos en què la fiabilitat és la preferència, suggerim la conversió de plom del dispositiu, ja que això augmenta molt la flexibilitat de les juntes de soldadura.

i elimina problemes relacionats amb buits, esquerdes de soldadura sense plom i desenvolupament de bigotis. El procediment per substituir amb èxit les esferes de soldadura al dispositiu BGA implica l'eliminació de la soldadura residual mitjançant aire calent, metxa de soldadura o buit de soldadura, depenent del nivell de capacitat de reelaboració del component i dels requisits del client. Aquest procediment és una fase crucial durant la reelaboració dels components BGA i es realitza en un entorn de sala neta sense pols per eliminar tota la contaminació potencial del sòl BGA i garantir la unió de qualitat entre l'esfera de soldadura i les terres BGA. Segons els requisits del client, podem alimentar argó/nitrogen als nostres forns de reballing d'entorn tancat per ampliar encara més la qualitat de la soldadura.

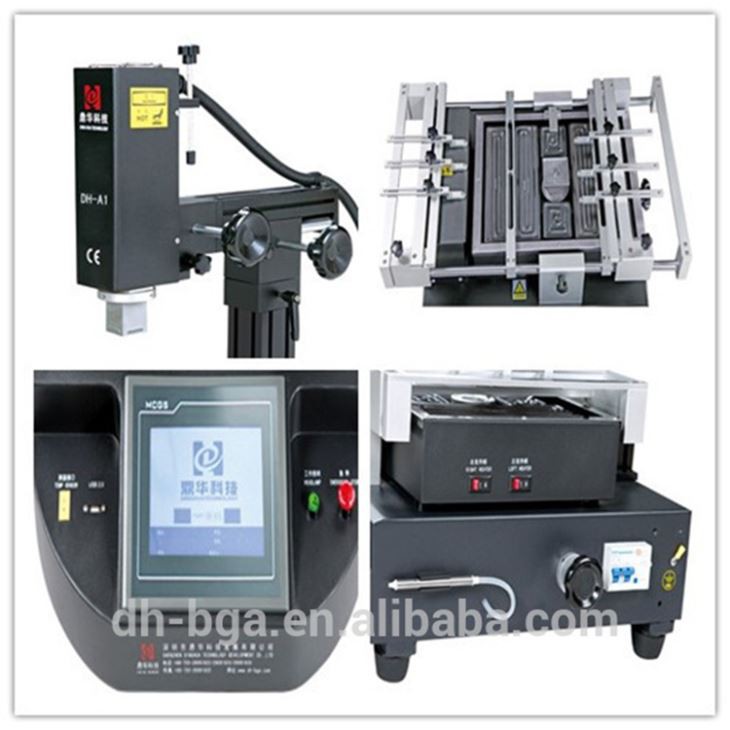

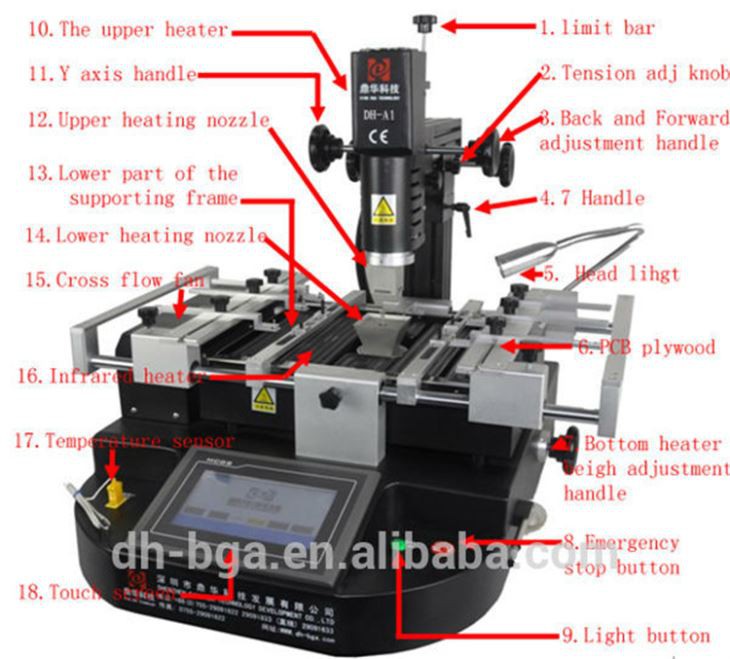

5.Imatges detallades de DH-A1 BGA REWORK STATION

DH-A1 BGA REWORK STATION DETAILS.jpg
