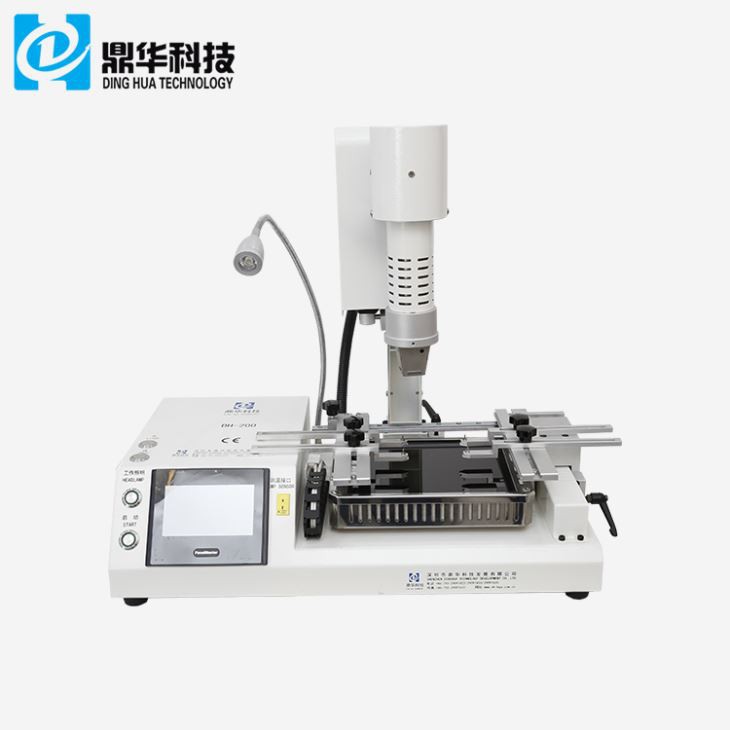

Màquina de soldadura BGA de pantalla tàctil de 2 zones de calefacció

                                   Màquina de soldadura BGA de pantalla tàctil de 2 zones de calefacció



1. Presentació del producte

﹡ Àmpliament utilitzat en la reparació del nivell de xip en un telèfon mòbil, ordinadors portàtils, televisors, Xbox One, PS4, taulers de control, etc.

﹡ Pantalla tàctil HD interfície fàcil d'utilitzar, fàcil operació

﹡ La zona de preescalfament d'infrarojos coberta amb un panell de vitroceràmica de resistència a altes temperatures

﹡ Controlador de motor pas a pas per a l'escalfador superior, controlat pel botó

﹡ Pot establir 8 segments d'augment de temperatura/temps constant/pendent d'augment de temperatura



2. Especificacions del producte



1	Potència total	2300W
2	3 calefactors independents	Aire calent superior 450W, preescalfament infrarojo inferior 1800W
3	Tensió	AC220V±10％ 50/60Hz
4	Parts elèctriques	panell de control de pantalla tàctil + control de temperatura intel·ligent d'alta precisió mòdul + controlador de motor pas a pas
5	Control de temperatura	K-Sensor de bucle tancat + compensació automàtica de temperatura PID + mòdul de temperatura, precisió de la temperatura dins de ± 2 graus.
6	Posicionament de PCB	Suport amb ranura en V + fixació universal
7	Mida de PCB aplicable	Màxim 350x280mm Mínim 22x22mm
8	Mida BGA aplicable	2x2mm~80x80mm
9	Dimensions	500x550x650mm (L*W*H)
10	Pes net	16 Kg

3. Força del producte i aplicacions

Avantatges de DH-200:

(1) Control de temperatura d'alta precisió, no conduirà a soldadura nul·la ni a soldadura connectada.

(2) Taxa d'èxit de reparació molt alta, a causa del control de temperatura d'alta precisió i un sistema d'alineació òptica precís.

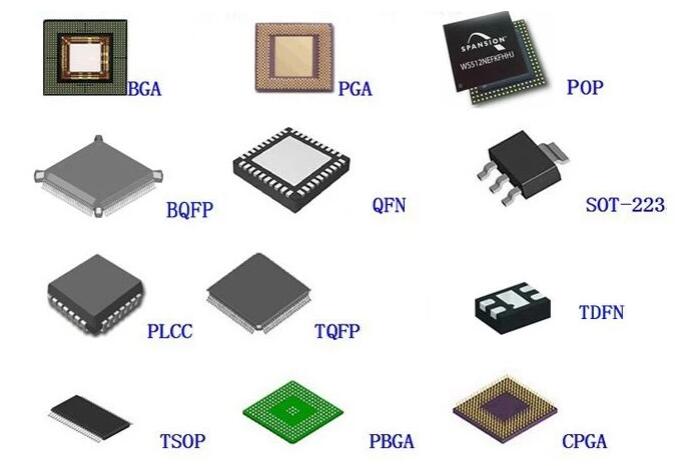

Àmplia gamma d'aplicacions: pot reelaborar BGA, PGA, POP, BQFP, QFN, SOT- 223, PLCC, TQFP, TDFN, TSOP, PBGA,

CPGA, xip LED en plaques base de productes electrònics. Taxa d'èxit de reparació del 99%.

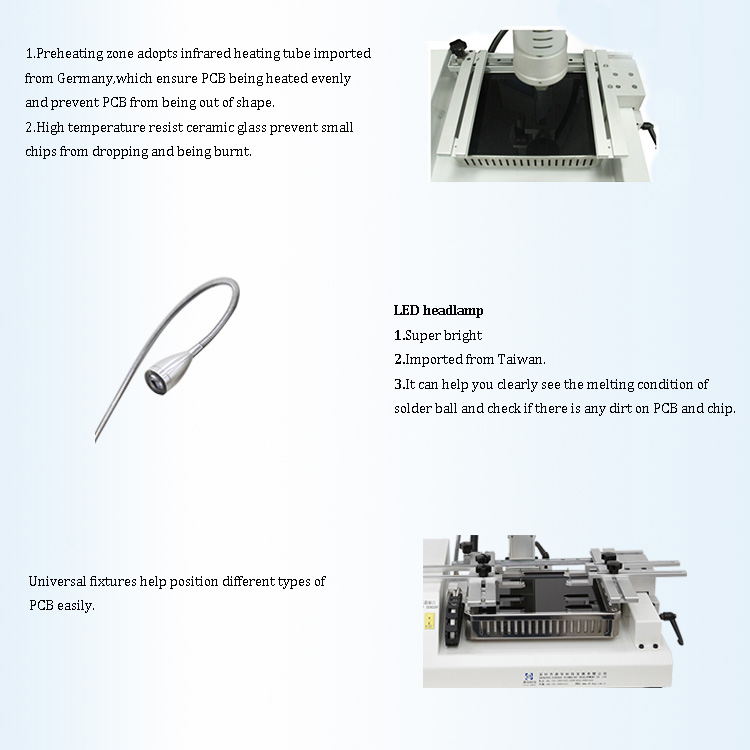

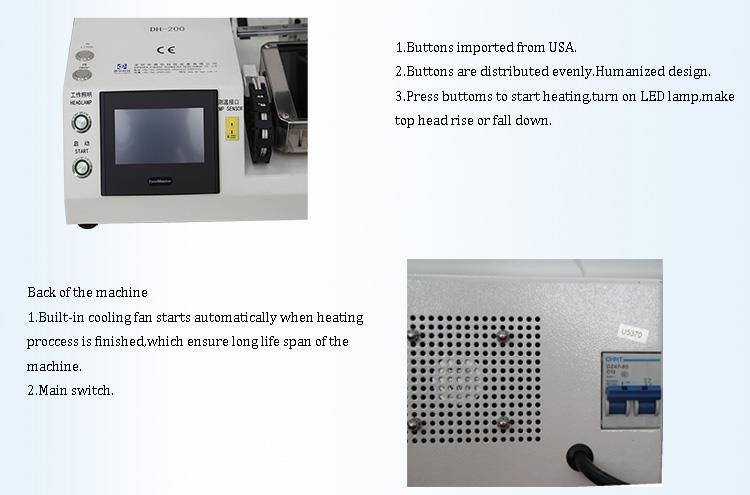

4.  Detalls del producte

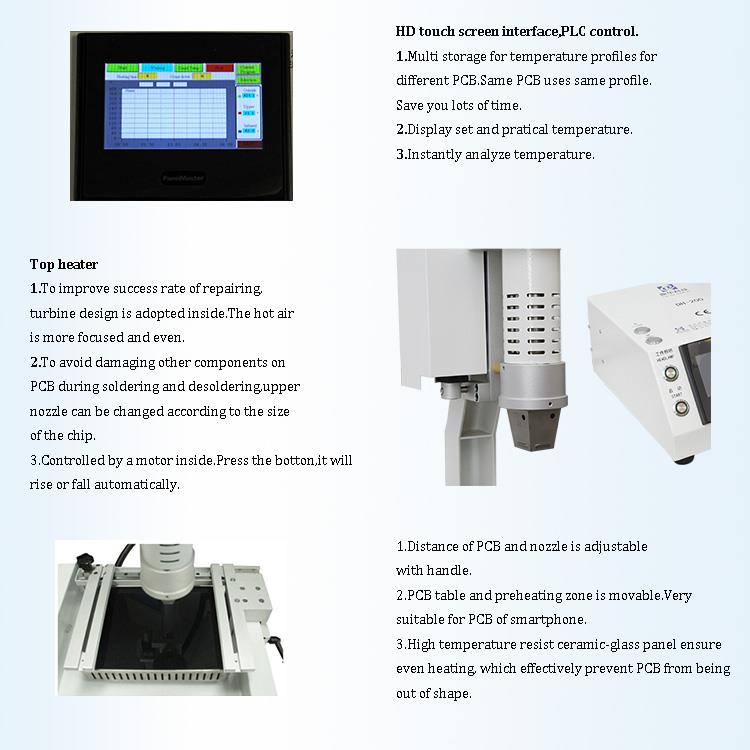

Pantalla tàctil HD, control intel·ligent de PC

• Disseny de l'escalfador superior
• 2 calefactors independents
• El preescalfament del tub IR, cobert per un panell de vitroceràmica de resistència a alta temperatura, escalfa de manera més uniforme
• llum de treball led
• múltiples maneres de posicionar PCBA
• botó d'alta qualitat
• potent ventilador de refrigeració





5.Qualificacions del producte





6.Els nostres serveis

Totes les nostres estacions de retreball BGA estan embalades de manera segura per al transport.





Els nostres serveis

1. La vostra consulta es respondrà en 24 hores;
2. Oferiu recanvis i servei gratuïts dins d'un any des de la garantia, però tots els altres costos relatius haurien de ser a càrrec del comprador;
3. Oferiu un GRAN descompte als AGENTS per assegurar-vos que els agents guanyin.



Garantia de l'estació de retreball Dinghua BGA:

1. Obteniu els productes més recents, de millor qualitat i de millor qualitat possible.

2. Oferir el preu més competitiu.



7. Preguntes freqüents

* Condicions de pagament?

T/T: dipòsit del 50%, saldo abans de l'enviament

Western Union

Paypal

Aliexpress

Escrow

* Formació i garantia?

Formació gratuïta per a tota la vida d'operació i manteniment.

Garantia: garantia d'un any. el 1r any és gratuït, NOMÉS el cost de les peces de recanvi es cobra després del 1r any.

Es respondria una consulta en 24 hores, 7 dies a la setmana.

La formació i la garantia poden ser directament des de l'oficina local a l'estranger o de l'oficina de Shenzhen Dinghua.



8. Més per saber:

Precaucions de seguretat d'una estació de retreball

1. No utilitzeu ventiladors ni altres dispositius directament al cabell de l'estació de reparació quan funcioni, en cas contrari, provocarà la superfície de la placa de calefacció diferencial negativa.
2. Quan s'encén, la zona d'escalfament d'alta temperatura no pot estar en contacte directe amb l'objecte, pot provocar incendi o explosió, i el PCB s'ha de col·locar als prestatges de suport del PCB.
3. No agiteu l'estació de retreball i moveu-vos suaument
4. No toqueu la zona de febre alta, en cas contrari, es cremarà
5. Quan estigui encès, no utilitzeu esprai, líquid o gas inflamable a prop de l'estació de reparació.
6. No intenteu modificar l'estació de retreball, en cas contrari, provocarà un incendi o una descàrrega elèctrica.
7. La caixa elèctrica té components d'alta tensió, no intenteu desmuntar-les
8. Si els objectes metàl·lics o els líquids cauen a l'estació de reparació quan funciona, desconnecteu immediatament l'alimentació, desconnecteu el cable d'alimentació fins que la màquina es refredi i, a continuació, elimineu completament la brossa, la brutícia; si queda brutícia, hi ha una olor quan es reinicia.
9. En cas d'escalfament o fum anormal, desconnecteu immediatament l'alimentació i aviseu el servei tècnic per reparar-lo. Ha de desconnectar els cables entre les caixes elèctriques i les peces de la màquina, i ha de subjectar l'endoll, en cas contrari, provoca un mal contacte i no funciona.
10. Tingueu en compte que l'estació de reparació no ha de pressionar ni passar per sobre d'altres equips elèctrics o línies elèctriques o un cable de comunicació, i pot provocar un mal funcionament del dispositiu o provocar un incendi o una descàrrega elèctrica.
11. Abans d'utilitzar l'estació de retreball, heu de llegir atentament aquest manual



Instal·lació de l'estació de retreball BGA

Per tal de garantir que la vida útil de l'estació de retreball BGA, cal instal·lar l'estació de reparació

complir els requisits següents:

1. Allunyat de materials inflamables i explosius
2. No esquitxeu aigua ni altres líquids
3. Lloc fresc i ben ventilat
4. Zones planes i estables menys susceptibles a vibracions
5. Col·loqueu menys pols
6. Prohibit col·locar objectes pesats a la part superior de la caixa de control
7. Sense l'afectació dels aparells d'aire condicionat, escalfadors i ventiladors
8. Reservat per a 30 cm per moure's i girar al voltant de la part superior per a la part posterior de l'estació de retreball.
