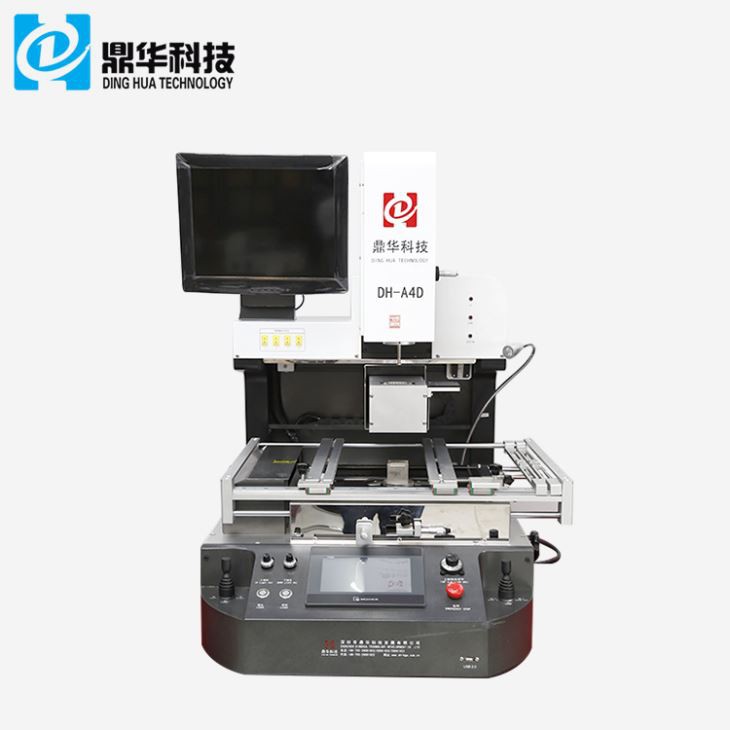

Màquina de retreball SMD òptica totalment automàtica
Màquina de retreball smd òptica totalment automàtica 1. Vista prèvia ràpida: la MÀQUINA DE RETREBALL SMD DH-A4D és més professional per a la reparació de QFN, QFP i BGA ara està en estoc. Si esteu buscant una estació de retreball bga per a la reparació de telèfons mòbils, enhorabona! Heu trobat la fàbrica original. Dinghua, pot ser el...
Descripció
Màquina de retreball smd òptica totalment automàtica
1. Vista prèvia ràpida:
DH-A4D SMD REWORK MACHINE és més professional per a la reparació de QFN, QFP i BGA ara en estoc.
Si esteu buscant una estació de retreball bga per a la reparació de telèfons mòbils, enhorabona! Ja has trobat l'original
fàbrica. Dinghua, pot ser la millor marca d'estació de retreball de bga a tot el món. Dinghua, pot ser la millor marca
de l'estació de retreball de bga a tot el món.
1. Especificació
Especificació | ||
1 | Potència total | 6800W |
2 | Escalfador superior | 1200W |
3 | Escalfador inferior | 2n 1200W, 3r escalfador IR 4200W |
4 | Poder | AC220V±10％50Hz |
5 | Mode operatiu | Dos modes: manual i automàtic. |
6 | Pantalla tàctil HD, home-màquina intel·ligent, configuració del sistema digital. | |
7 | Lent de càmera òptica CCD | Davant / enrere, dreta / esquerra amb la mà |
8 | Alimentador de xips | automàtic |
9 | Característica | La ventosa de buit pot ser flexible (1 ~ 3 cm), esbrina automàticament el centre del xip, una molla instal·lada a la plataforma de treball i l'IR es pot moure a la llum o a la dreta, etc. |
10 | Ampliació de la càmera | 10x - 220x |
11 | Ajustament del banc de treball: | ± 15 mm endavant/enrere, ± 15 mm dreta/esquerra |
12 | Posicionament BGA | Posició làser, posició ràpida i precisa de PCB i BGA |
13 | Posicionament de PCB | Posicionament intel·ligent, la PCB es pot ajustar en direcció X, Y amb "suport de 5 punts" + suport de PCB de ranura en V + accessoris universals. |
14 | Control de temperatura | Sensor K, bucle tancat, control PLC |
15 | Precisió de la ubicació: | ±0,01 mm |
16 | Precisió de la temperatura | ±1 grau |
17 | Il·luminació | Llum de treball LED de Taiwan, qualsevol angle ajustable |
18 | Emmagatzematge del perfil de temperatura | 50.000 grups |
19 | Mida del PCB | Màxim 530×490 mm Mínim 22×22 mm |
20 | Xip BGA | 2x2 - 80x80 mm |
21 | Espaiat mínim entre xips | 0,15 mm |
22 | Sensor de temperament extern | 4 unitats |
23 | Dimensions de la màquina | 780x740x890mm |
24 | Pes net | 97KG |
25 | Pes brut | 140 KG |
26 | Dimensió de l'embalatge | 118*86*121 mm |
2.Aplicació del producte i avantatges de l'estació de retreball BGA DH-A4D
Aplicació DH-A4D BGA Rework Station
Aquesta màquina s'utilitza per reparar el chipset BGA (paquet Ball Grid Array) trencat a la placa base de PCB.
Aplicació BGA
1. PCBA d'ordinador portàtil i d'escriptori
2. Consola de jocs, com Xbox one, Play Station 4
3.PCBA de telèfon mòbil
4. Placa base del decodificador de TV i TV
5.Servidor, impressora, càmera, etc. placa base

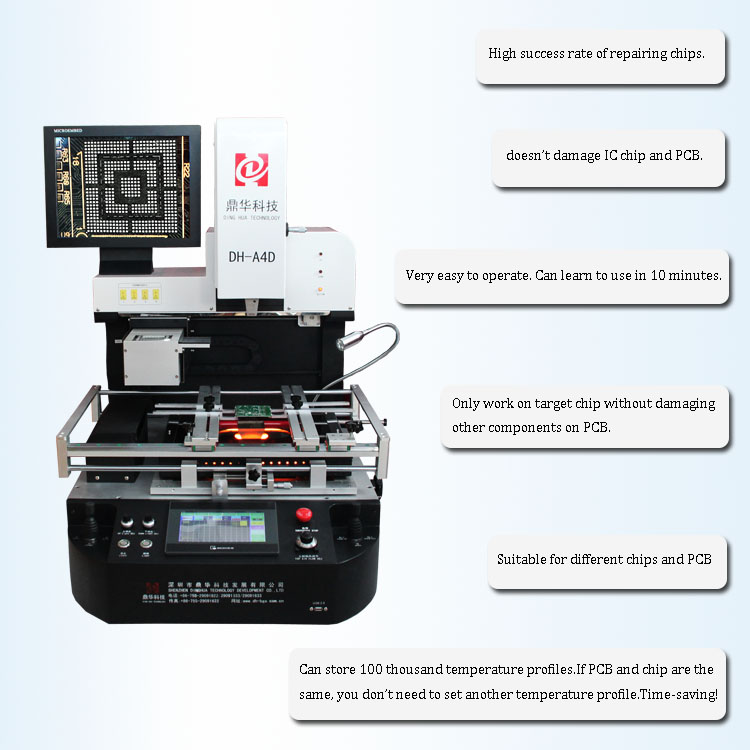

Avantatges de l'estació de retreball BGA DH-A4D:

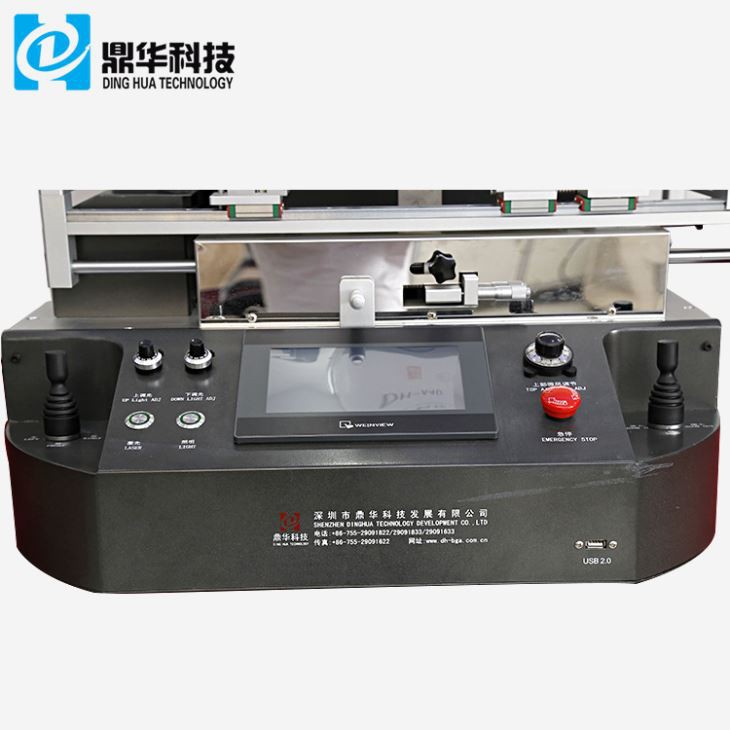

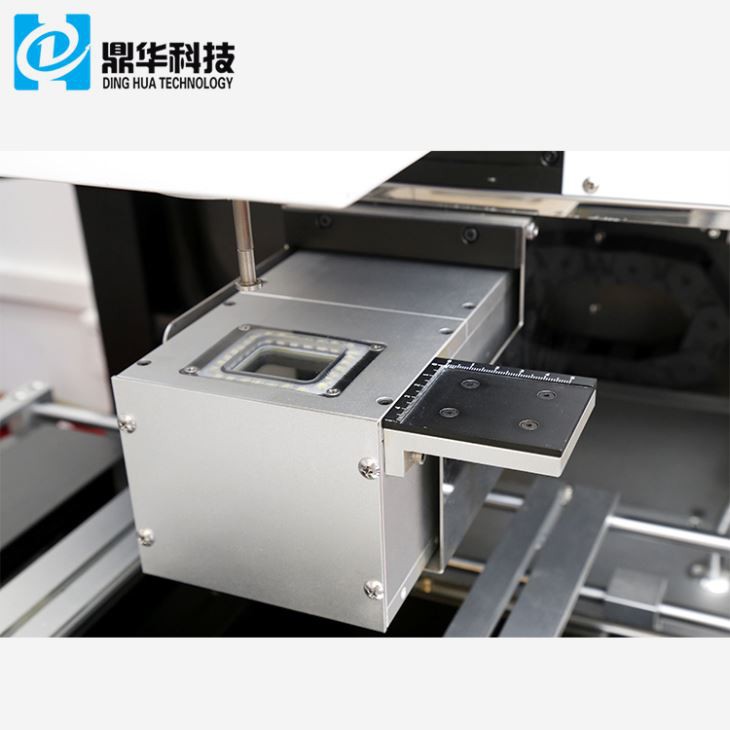

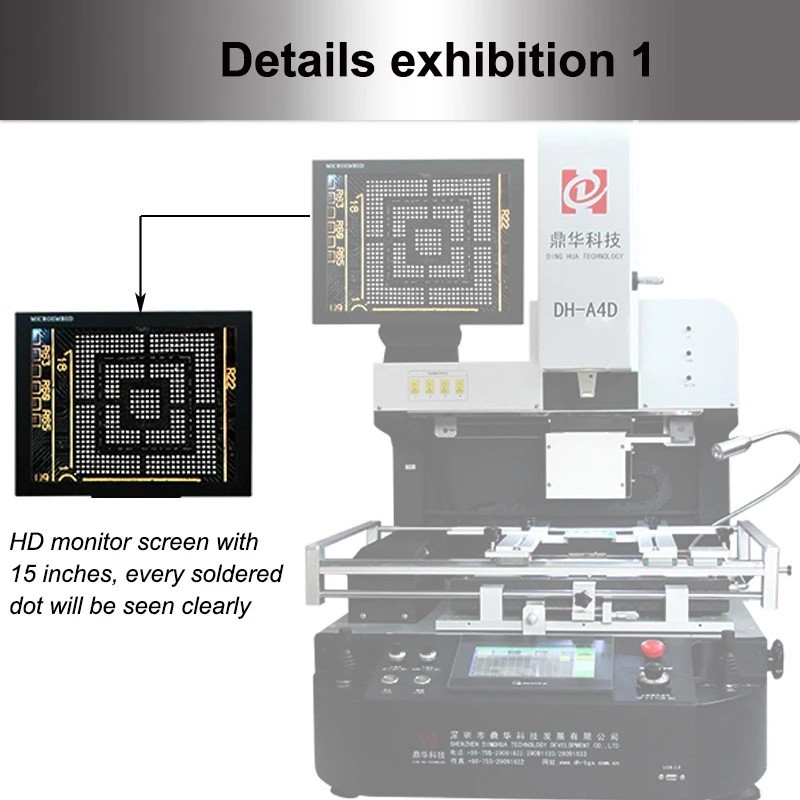

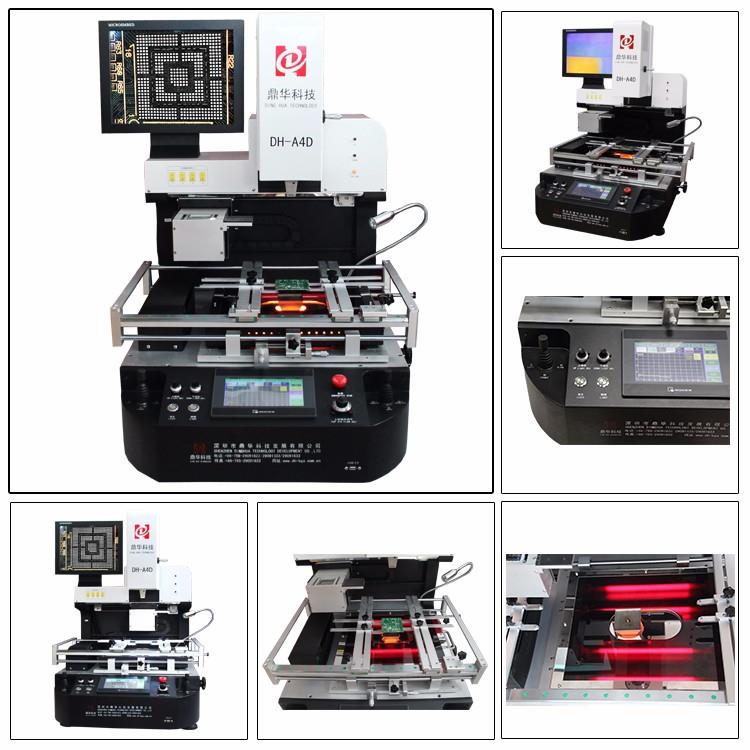

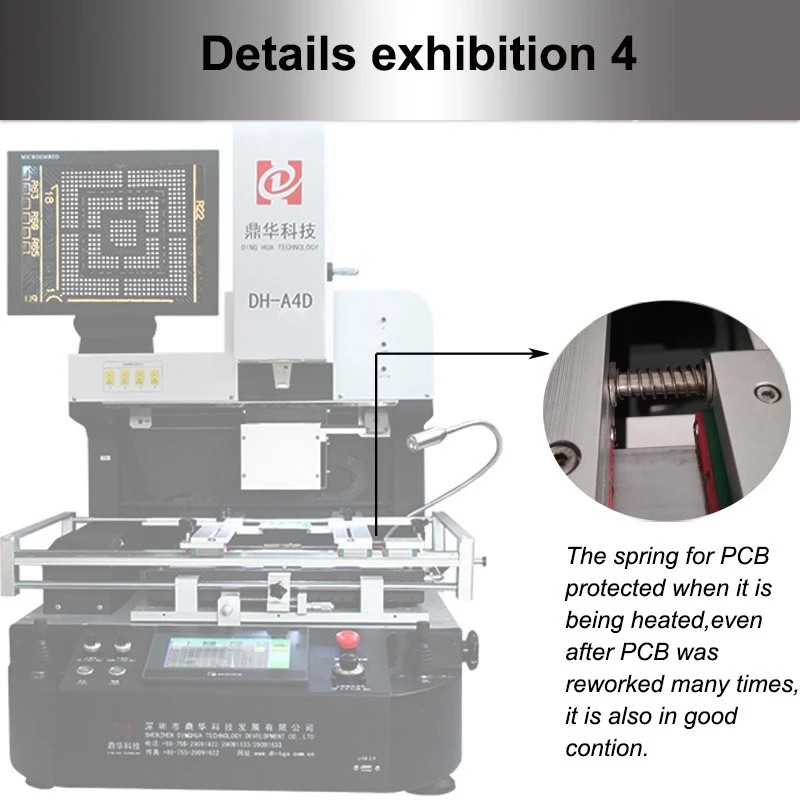

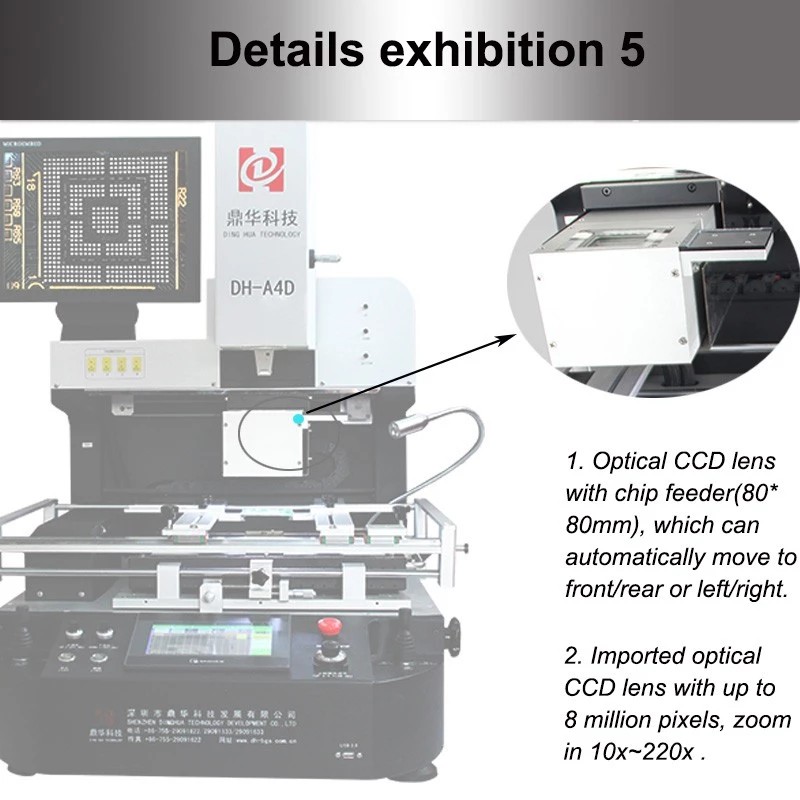

4.Imatges detallades de A4 BGA REWORK STATION

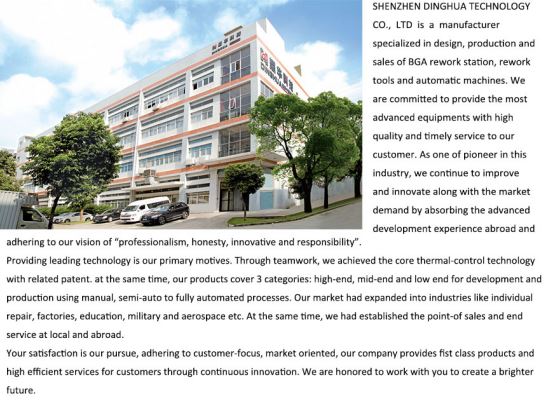

3. Perfil de la companyia
Sobre nosaltres
4.Algunes imatges de la nostra fàbrica i l'estació de retreball BGA

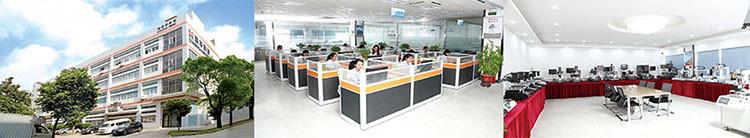

Oficines

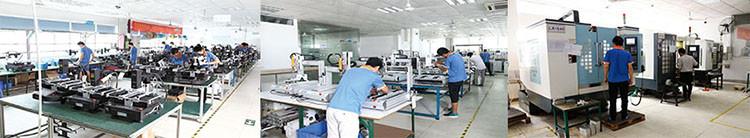

Mlínies de fabricació

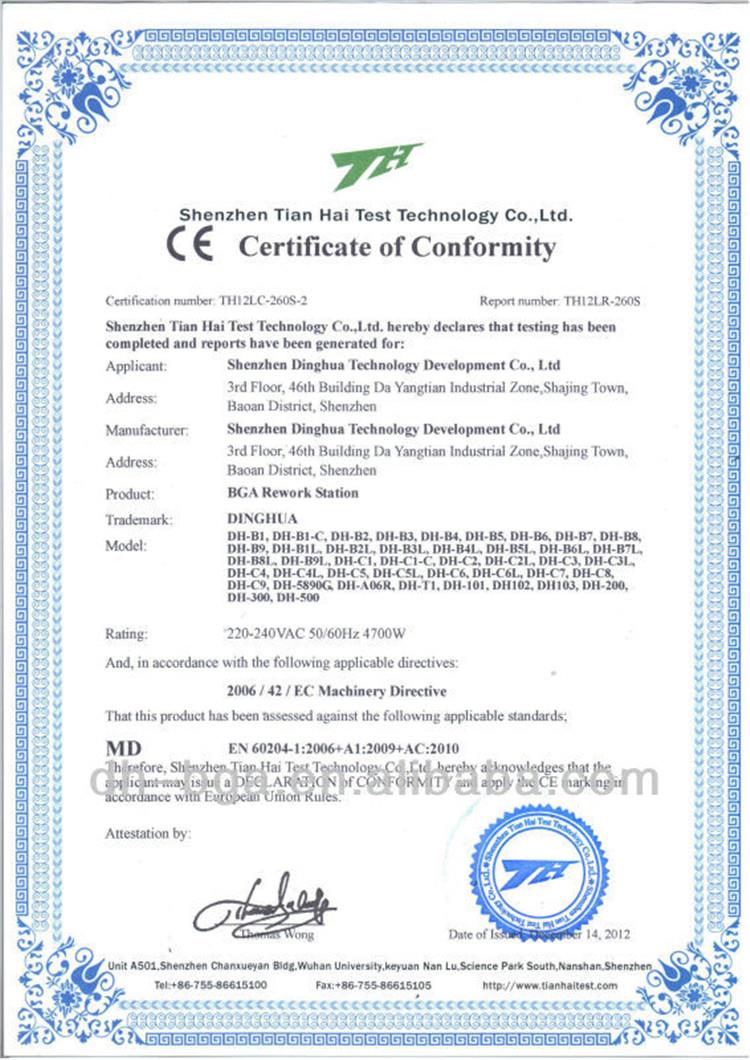

Patents i certificació CE com a continuació
5.Part dels nostres clients
6. Embalatge i lliurament i serveis de DH-A4D BGA REWORK STATION

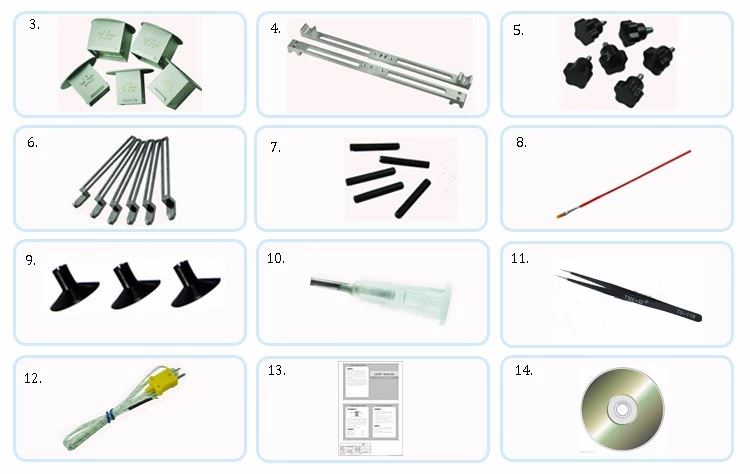

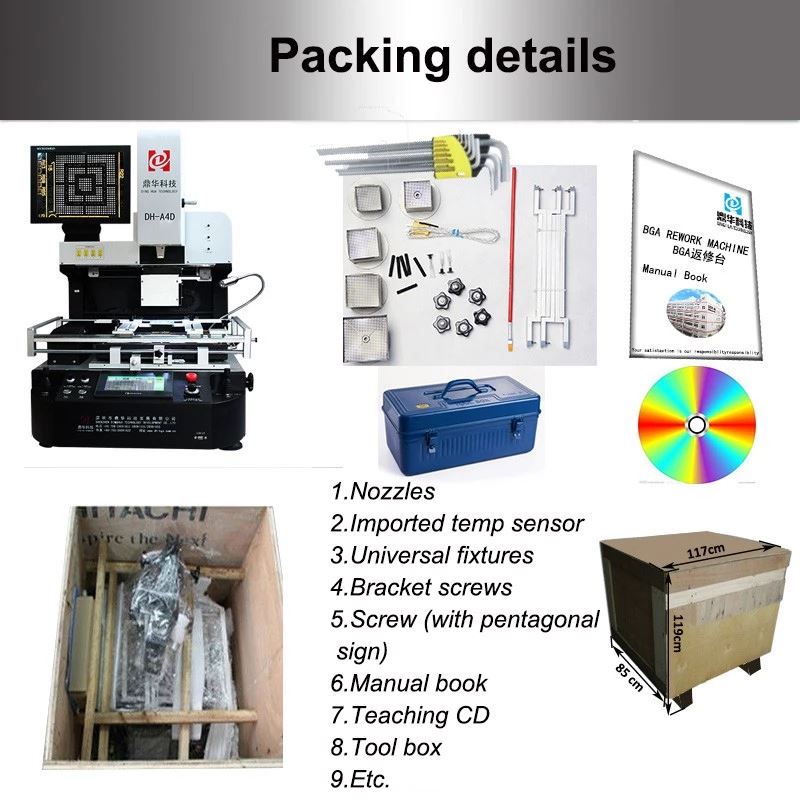

Llista d'embalatge
1. Màquina: 1 conjunt
2. Tot embalat en estoigs de fusta estables i resistents, adequats per a la importació i exportació.
3. Broquet superior: 3 peces (31 * 31 mm, 38 * 38 mm, 41 * 41 mm)
Broquet inferior: 2 peces (34 * 34 mm, 55 * 55 mm)
4. Biga: 2 unitats
5. Pom pruna: 6 unitats
6. Fixació unicersal: 6 peces
7. Cargol de suport: 5 unitats
8. Bolígraf pinzell: 1 unitat
9. Aspiradora: 3 unitats
10. Agulla de buit: 1 unitat
11. Pinces: 1 unitat
12. Cable del sensor de temperatura: 1 unitat
13. Llibre d'instruccions professionals: 1 unitat
14. CD didàctic: 1 unitat
Detalls de l'embalatge:
Caixa de fusta contraxapada (fumigada),
Mida de l'embalatge: 85 * 119 * 117 cm,
accessoris: broquets, termopar,
claus hexaganes interiors i ensenyament
CD, etc.
Detalls de lliurament,
Per DHL, TNT, FEDEX, enviament aeri, enviament marítim i transport terrestre, etc. triga 3 a 30 dies per arribar a
destinació segons diferents maneres d'enviament.
7. Serveis
1.Prova de vibració
Cada màquina farà una prova de vibració com a transport de vehicles durant almenys 24 hores abans del lliurament.
2.Prova de funció
Després de la prova de vibració, la màquina funcionarà durant 1 ~ 3 dies per assegurar-se que totes les funcions siguin perfectes.
3. Alta qualitat
Components vitals importats, com ara lent CCD òptica, cables de calefacció i termopar, etc.
8. Més detalls per a l'estació de retreball BGA:
1. Què és una màquina de retreball SMD òptica totalment automàtica?
Una màquina de retreball SMD òptica totalment automàtica és una màquina que s'utilitza a la indústria de fabricació electrònica
la reelaboració de dispositius de muntatge en superfície (SMD). La màquina està dissenyada per realitzar una varietat de funcions,
incloent l'eliminació i substitució de SMD, la col·locació de nous SMD i la inspecció i
correcció d'unions de soldadura SMD.
2. Quins són els avantatges d'utilitzar una màquina de retreball SMD òptica totalment automàtica?
Hi ha diversos avantatges per utilitzar una màquina de retreball SMD òptica totalment automàtica. En primer lloc, la màquina pot
reduir significativament la quantitat de temps que es triga a realitzar el retreball SMD, cosa que pot ajudar a millorar
eficiència de producció i reduir costos. A més, l'ús d'un sistema òptic pot ajudar a garantir
col·locació precisa i precisa dels SMD, reduint el risc d'errors i donant com a resultat un treball de major qualitat.
3. Quins tipus de SMD es poden retreballar amb una màquina de retreball SMD òptica totalment automàtica?
Es pot utilitzar una màquina de retreball SMD òptica totalment automàtica per retreballar una varietat de SMD diferents,
BGA, VGA, QFN, IQC i PLCC, etc.
4. Com funciona una màquina de retreball SMD òptica totalment automàtica?
Una màquina de retreball SMD òptica totalment automàtica funciona utilitzant una combinació de calefacció, aspiració al buit,
i tecnologies d'imatge òptica. La màquina aplica calor al PCB i al SMD, fonent la soldadura
i permet eliminar el SMD mitjançant un filtre de buit. Un cop eliminat el SMD antic,
la màquina utilitza el seu sistema òptic per identificar la posició i l'orientació del nou SMD, i després
el col·loca al PCB. Aleshores, la màquina aplica calor al nou SMD, fonent la soldadura i completant-la
el procés de reelaboració.
5. Són fàcils d'utilitzar les màquines de retreball SMD òptiques completes?
Les màquines de retreball SMD òptiques completament automàtiques són generalment fàcils d'utilitzar, amb molts models intuïtius
interfícies d'usuari i instruccions clares. Tanmateix, és important que els operadors rebin una formació adequada
i seguir les pautes de seguretat a l'hora d'utilitzar aquestes màquines per garantir que s'utilitzen correctament i amb seguretat.
En general, les màquines de retreball SMD òptiques completes ofereixen una sèrie d'avantatges per a la fabricació electrònica
empreses, inclosa la millora de l'eficiència, precisió i qualitat. Amb un ús i un manteniment adequats, aquests
Les màquines poden ser un actiu valuós per a qualsevol instal·lació de fabricació.
