Estació de soldadura Bga de pantalla tàctil de 3 zones de calefacció

Estació de soldadura bga de pantalla tàctil de 3 zones de calefacció

Aquesta és una màquina manual de gamma alta, inclou una estació de retreball BGA, un conjunt de soldadors, una càmera i una pantalla de monitor,

i molt popular per a la reparació de Xbox, macbook i PS3/4, etc. a Amèrica del Sud, Orient Mitjà i Sud-est asiàtic, etc.

El paràmetre del producte de l'estació de soldadura BGA de pantalla tàctil de 3 zones de calefacció

Característiques del producte i aplicacióEstació de soldadura BGA de pantalla tàctil de 3 zones de calefacció

· Posicionament làser, posició ràpida i precisa del bga i del pcb.

· Soldador digital extern, ajuda a netejar el bga i la placa base còmodament.

· Amb tub de buit, agafeu el xip bga còmodament.

· Amb interfície USB 2.0, es pot connectar amb un ordinador, controlat per programari.

· La configuració en temps real i la visualització del perfil de temperatura real es poden utilitzar per analitzar i corregir paràmetres.

· El sensor de temperatura extern permet un seguiment de la temperatura i una anàlisi precisa del perfil de temperatura en temps real.

· Pantalla tàctil HD i contrasenya d'inici per a protecció i modificació, control PLC, ajust automàtic de paràmetres PID,

mòdul de temperatura precís.

· Adopte tres zones de calefacció, l'escalfador superior i l'escalfador baix són d'aire calent, l'escalfador inferior és la zona de preescalfament d'infrarojos.

· Control de bucle tancat tipus K, la precisió de la temperatura serà de ± 2 graus

· Ventilador de refrigeració de flux creuat d'alta potència, evita que la PCB es deformi.

· Sistema de pistes de so: hi ha un recordatori de veu 5 s-10s abans de la finalització de la calefacció, per preparar l'operador

· Mesura de seguretat: protecció contra sobreescalfament i funció d'aturada d'emergència

Aplicació:
1. Aquesta estació de retreball és adequada per a la placa base del telèfon mòbil, el circuit del descodificador, una placa de circuit d'encaminador, XBOX 360,

productes digitals i així successivament
2. Zona de tres temperatures de calefacció independent, calor superior 800W, zona de preescalfament IR 2700W, escalfador inferior 1200W
3. La temperatura màxima: 400 graus
4. Ordinador industrial instal·lat a la màquina per controlar la temperatura, corba de temperatura, soldadura automàtica de xips,

preescalfament, refrigeració, controlador de temperatura intel·ligent d'alta precisió, per fer que el control de temperatura sigui molt precís
5. Capçal de calefacció mòbil, funcionament convenient
6. Placa de circuit de refrigeració del ventilador de flux creuat d'alta potència
7. Bolígraf d'aspiració al buit incorporat per recollir el xip BGA
8. La placa de calefacció per infrarojos es pot controlar individualment
9. Plantilla de suport universal de PCB dissenyada, àrea de soldadura sense marc necessari
10. El preescalfador inferior s'utilitza per preescalfar la placa de PCB, assegureu-vos que la placa de PCB no es deformi, admet la mida màxima

PCB de 420 * 400 mm

11. Apte per a tot tipus de reparació de BGA (CCGA, BGA, QFN, CSP, LGA, Micro SMD, MLF...)
Plom i sense plom

Els detalls del producte de l'estació de soldadura BGA de pantalla tàctil de 3 zones de calefacció

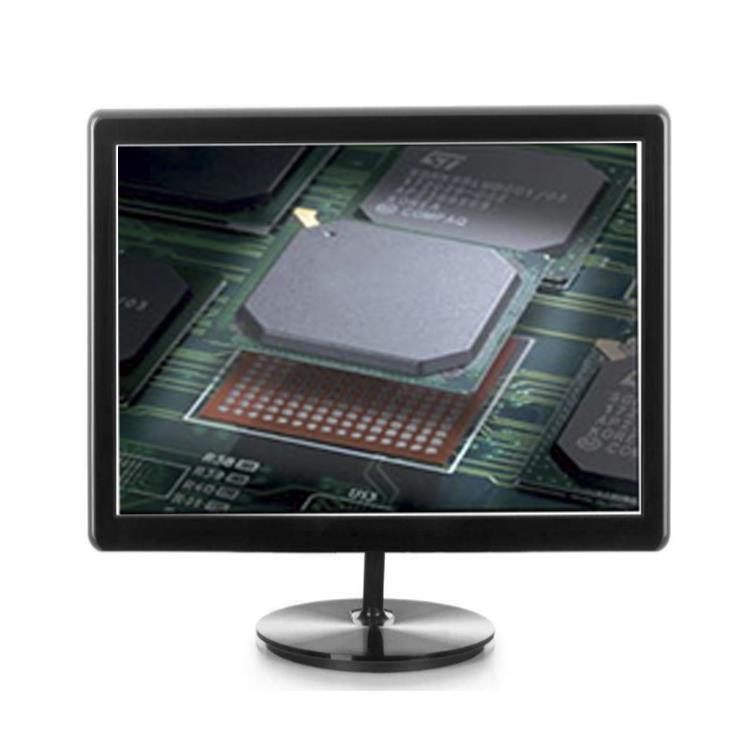

Pantalla de monitor (pantalla de visualització), 1080P, 15 polzades, podem observar el procés de fusió quan es solda.

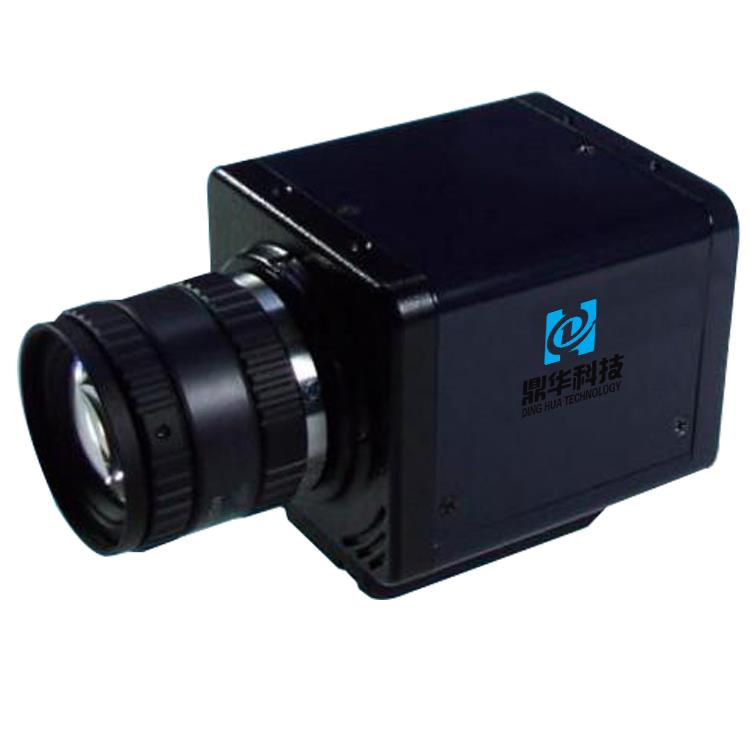

Càmera, 2 milions de píxels, utilitzada amb una pantalla de monitor per a l'observació de la soldadura de boles de soldadura BGA.

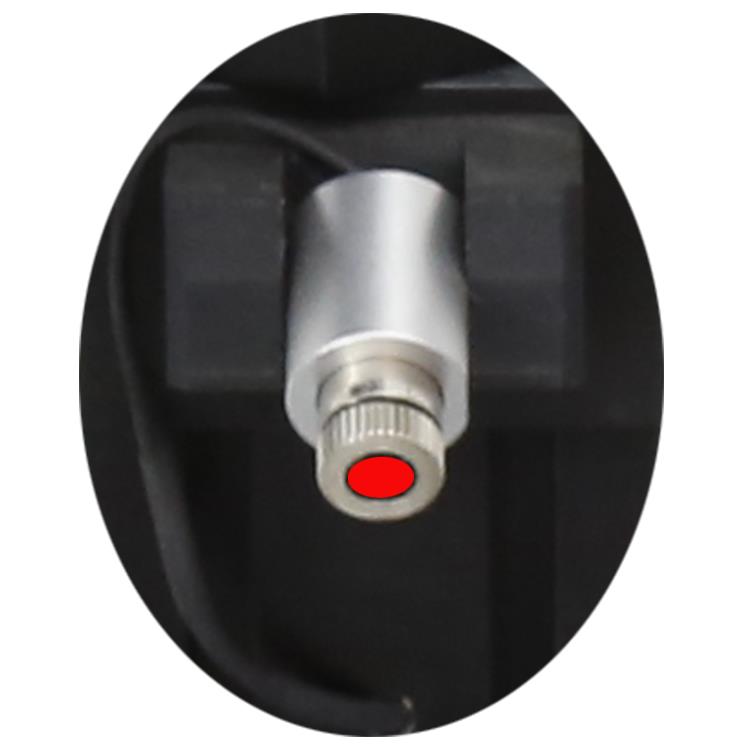

Posicionament làser, per a PCB i xip per col·locar ràpidament al lloc correcte.

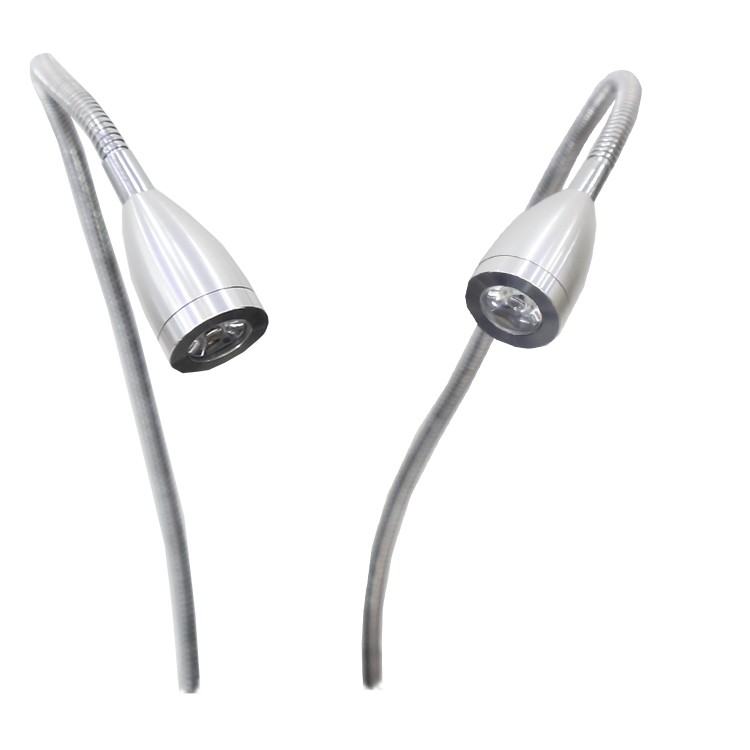

Llums sense ombres dobles, 5W, independentment d'on estigui l'enginyer, no hi ha ombra a la PCB, cosa que seria útil

per observar el procés de soldadura.

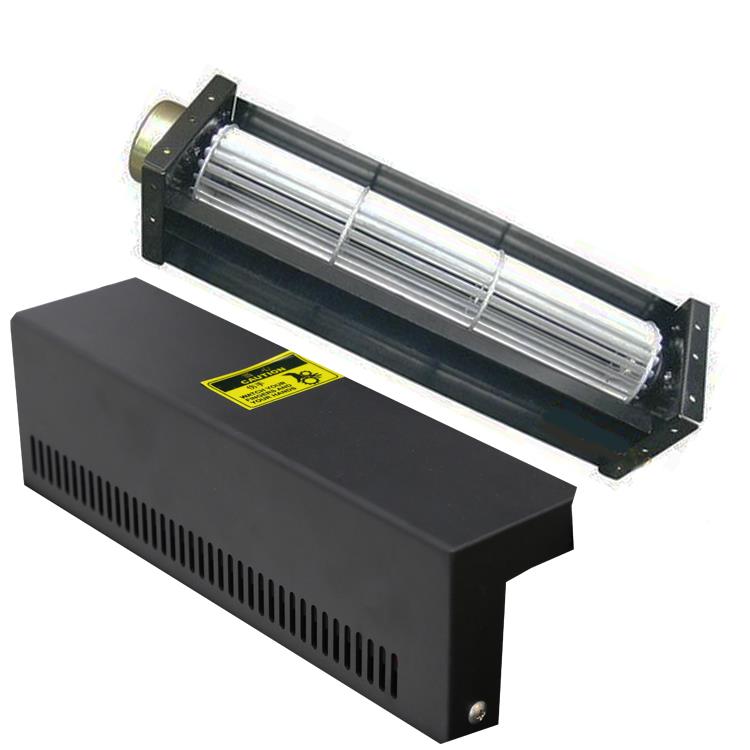

Ventilador de refrigeració de flux creuat, font d'alimentació: 24 V, velocitat: màxim 2500 ± 10% RPM, quan la màquina s'atura o es prem el botó d'emergència,

començarà a funcionar automàticament.

Lliurament, servei d'enviament de les 3 zones de calefacció pantalla tàctil bga estació de soldadura

1. 1 ~ 3 dies per a menys de 5 jocs, 5 ~ 10 jocs durant 3 ~ 5 dies, més de 10 jocs, depèn de la quantitat real.

2. Oferir formació, instal·lació i funcionament gratuïts

3. Per als distribuïdors, més període de garantia.

Sobre la nostra fàbrica

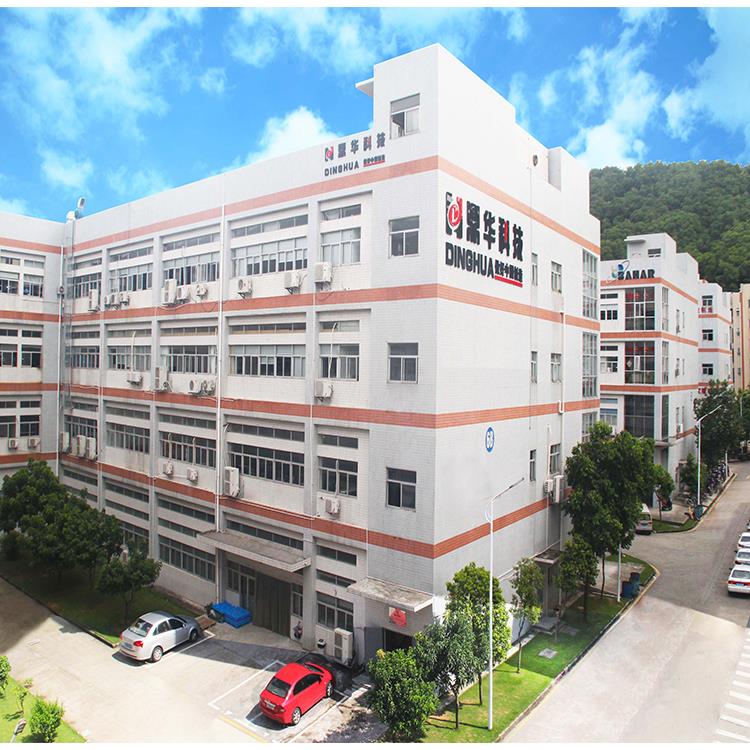

la nostra fàbrica fora

La nostra oficina

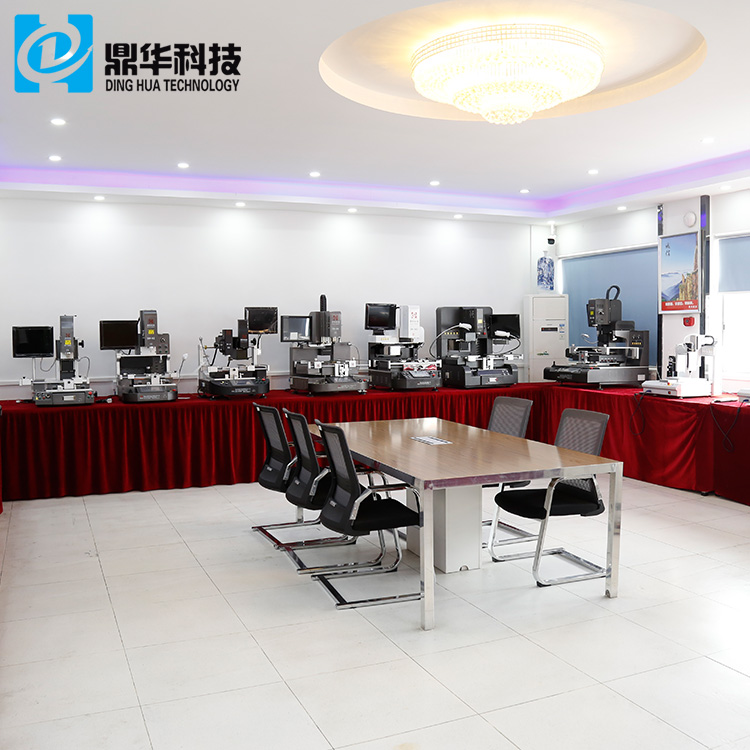

La nostra sala d'exposicions

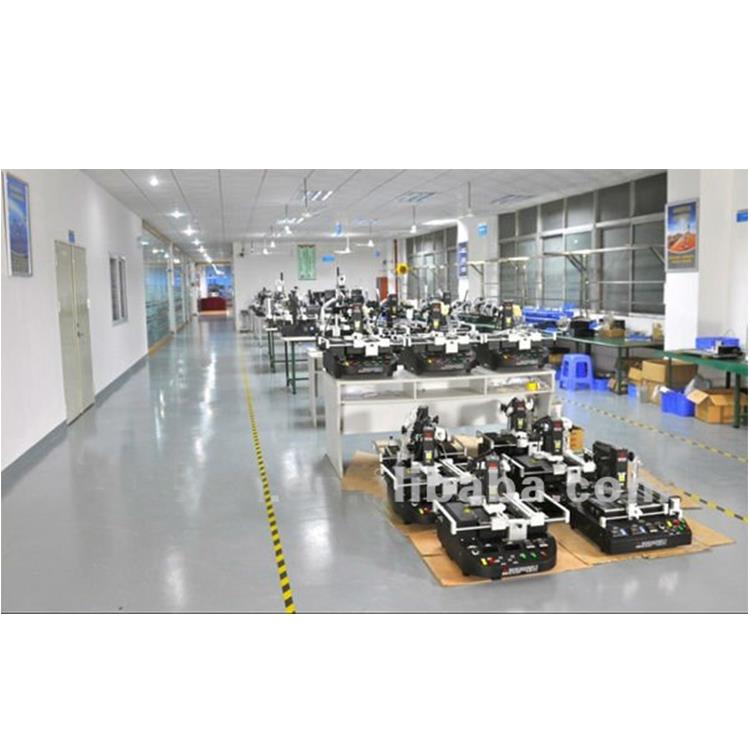

Taller de fabricació d'estacions de retreball BGA

Preguntes freqüents de l'estació de soldadura bga de pantalla tàctil de 3 zones de calefacció

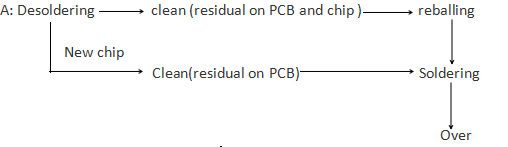

1. P: quants passos he de fer per reparar un xip?

2. P: Puc utilitzar-lo sense cap experiència?

R: Per descomptat, hi ha un CD d'ensenyament amb la màquina enviada a vostè, també, el nostre

L'equip professional de vendes després del servei us pot oferir el millor suport.

3. P: Quin és l'avantatge dels vostres productes?

R: Tenim el nostre propi taller CNC que pot fabricar totes les peces de recanvi per a aquestes estacions de reelaboració BGA, la qualitat de

Els productes poden ser comprovats pel nostre inspector al principi, de manera que som una fàbrica original amb un preu competitiu.

4. P: Es trencarà la màquina quan s'envia?

R: No, farem proves de vibració almenys 24 hores abans del lliurament i, a continuació, tornarem a comprovar la màquina per assegurar-nos que tot

està bé.

Elconsells de reparació relacionats

Reparació de conductors elevats, mètode de segellat epoxi

PROCEDIMENT

1. Netegeu la zona.

2. Traieu qualsevol obstrucció que impedeix que el circuit aixecat entri en contacte amb la superfície de la placa base.

PRECAUCIÓ

Aneu amb compte durant la neteja i eliminació de totes les obstruccions, de no estirar o danyar el conductor aixecat.

3. Barreja l'epoxi.

4. Apliqueu amb cura una petita quantitat d'epoxi a tota la longitud del circuit aixecat. La punta del ganivet de precisió pot ser

utilitzat per aplicar l'epoxi. (Vegeu la figura 1).

5. Premeu el circuit aixecat cap avall a l'epoxi i en contacte amb el material de la placa base.

6. Apliqueu epoxi addicional a la superfície del circuit elevat i per tots els costats segons sigui necessari.

7. Cureu l'epoxi segons el procediment 2.7 Mescla i manipulació d'epoxi. Alguns components poden ser sensibles a les altes temperatures.

8. Apliqueu un recobriment superficial perquè coincideixi amb el recobriment anterior segons sigui necessari.
