Màquina de retreball BGA de pantalla tàctil d'aire calent
Màquina de retreball BGA de pantalla tàctil d'aire calent Vista prèvia ràpida: Preu promocional! La màquina de retreball BGA DH-A1L amb funció de reflux de calefacció ja està en estoc. Amb millors idees de disseny, la precisió de muntatge BGA de la nostra màquina es manté en 0,01 mm. Ens vam dedicar a la reelaboració de bga i automàtica...
Descripció

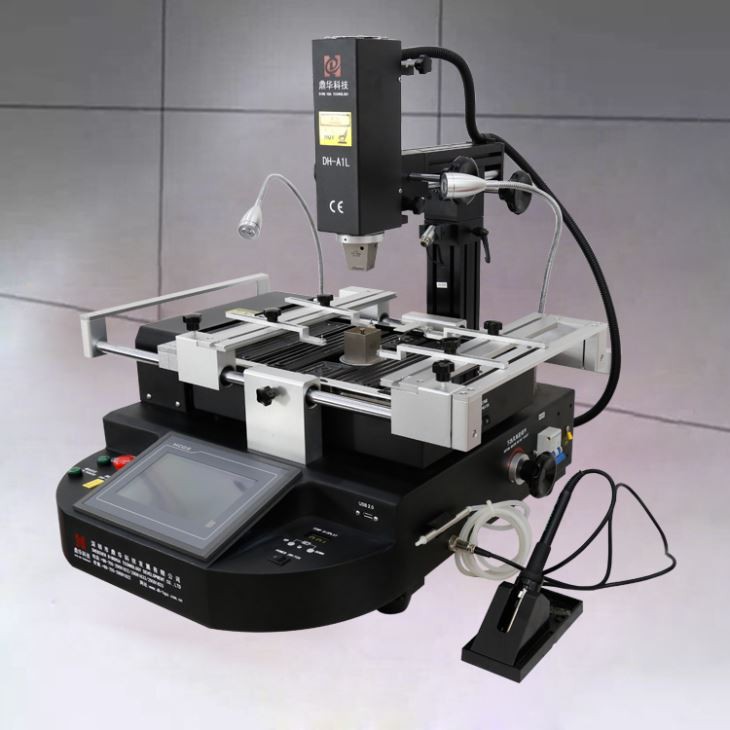

Màquina de retreball BGA de pantalla tàctil d'aire calent
Vista prèvia ràpida:
Preu promocional! La màquina de retreball BGA DH-A1L amb funció de reflux de calefacció ja està en estoc. Amb millor disseny
idees, la precisió de muntatge BGA de la nostra màquina es manté en 0,01 mm. Ens vam dedicar a la reelaboració i automàtica de bga
maquinària, que cobreix la major part de l'Índia, Europa i el mercat americà. Esperem convertir-nos en el vostre soci de llarga data
Xina.
| Especificació | ||
|
1 |
Poder |
4900W |
|
2 |
Escalfador superior |
Aire calent 800W |
|
3 |
Escalfador inferior Escalfador de ferro |
Aire calent 1200W, infrarojos 2800W 90w |
|
4 |
Font d'alimentació |
AC220V±10%50/60Hz |
|
5 |
Dimensió |
640 * 730 * 580 mm |
|
6 |
Posicionament |
La ranura en V, el suport de PCB es pot ajustar en qualsevol direcció amb un accessori universal extern |
|
7 |
Control de temperatura |
Termopar tipus K, control de llaç tancat, calefacció independent |
|
8 |
Precisió de la temperatura |
±2 graus |
|
9 |
Mida del PCB |
Màx. 500*400 mm Mínim 22*22 mm |
|
10 |
Xip BGA |
2*2-80*80 mm |
|
11 |
Espaiat mínim entre xips |
0,15 mm |
|
12 |
Sensor de temperatura extern |
1 (opcional) |
|
13 |
Pes net |
45 kg |
2.Característiques principals de l'estació de retreball BGA DH-A1L

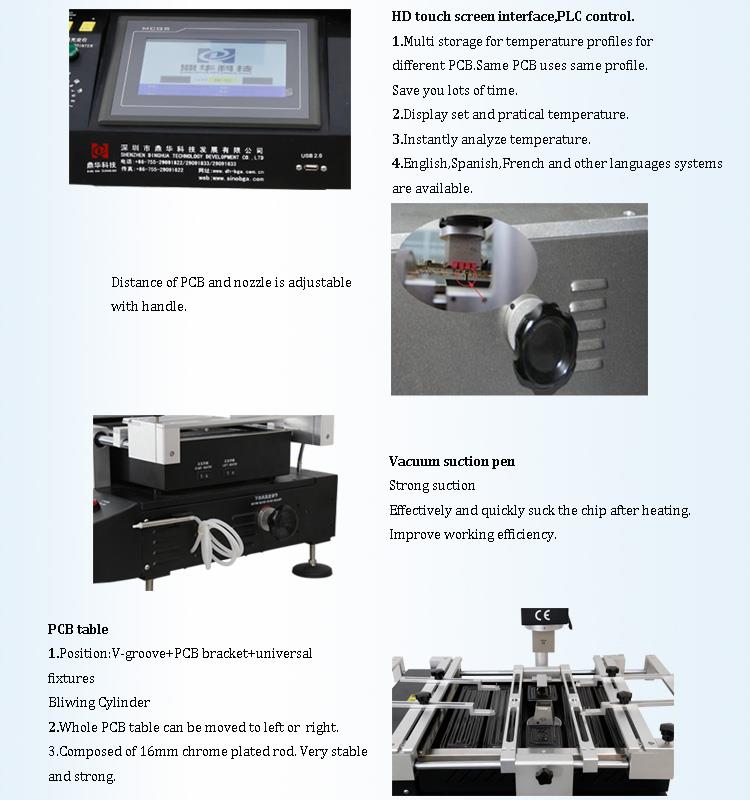

La pantalla tàctil d'alta definició, control PLC, pot desar múltiples perfils de grup. Mostra el conjunt i mesura en temps real
temperatura amb funció d'anàlisi de corba de temperatura instantània. Pot mostrar la temperatura fixada i mesurada.
Per canviar i analitzar el perfil.
El termoparell tipus K d'alta precisió amb control de bucle tancat, sortida de potència i sistema de control adopten aïllament òptic
tecnologia. El sistema d'autoajustament PID controla la temperatura amb precisió i la sortida de la temperatura és de 2 graus.
Mentrestant, el sensor de temperatura extern fa possible l'anàlisi i la revisió de la temperatura en temps real.
El PCB de ranura en V es pot ajustar en qualsevol direcció amb un accessori universal extern, adequat per a tot tipus de reparació de BGA.
L'accessori universal flexible i extraïble pot protegir la placa PCB de la deformació i la placa irregular danyada
es pot col·locar fàcilment amb ell.
Oferiu tot tipus de broquets d'aire calent, amb rotació de 360 graus; fàcil d'instal·lar i canviar, personalitzat disponible.
Aplicació
Aquesta màquina s'utilitza per reparar el chipset BGA (paquet Ball Grid Array) trencat a la placa base de PCB.
Aplicació BGA
1.PCBA d'ordinador portàtil i d'escriptori
2. Consola de jocs, com Xbox one, Play Station 4
3.PCBA de telèfon mòbil
4. Placa base del decodificador de TV i TV
5.Servidor, impressora, càmera, etc. placa base
3.Per què hauríeu de triar l'estació de retreball BGA DH-A1L?
4. Coneixements relacionats:
Avantatges de BGA
El BGA és una solució al problema de produir un paquet en miniatura per a un circuit integrat amb molts centenars
de pins. Les matrius de quadrícules de pins i els paquets de muntatge en superfície dual en línia (SOIC) s'estaven produint amb cada cop més pins,
i amb un espai decreixent entre els pins, però això estava causant dificultats per al procés de soldadura. Com a paquet
els agulles es van acostar més, el perill d'unir accidentalment les agulles adjacents amb soldadura va créixer.
Un altre avantatge dels paquets BGA respecte als paquets amb cables discrets (és a dir, paquets amb potes) és la menor tèrmica.
resistència entre el paquet i el PCB. Això permet que la calor generada pel circuit integrat dins del paquet
per fluir més fàcilment al PCB, evitant que el xip es sobreescalfi.
Com més curt sigui un conductor elèctric, menor serà la seva inductància no desitjada, una propietat que provoca una distorsió no desitjada.
de senyals en circuits electrònics d'alta velocitat. Els BGA, amb la seva distància molt curta entre el paquet i la PCB, tenen inductàncies de plom baixes, cosa que els proporciona un rendiment elèctric superior als dispositius fixats.

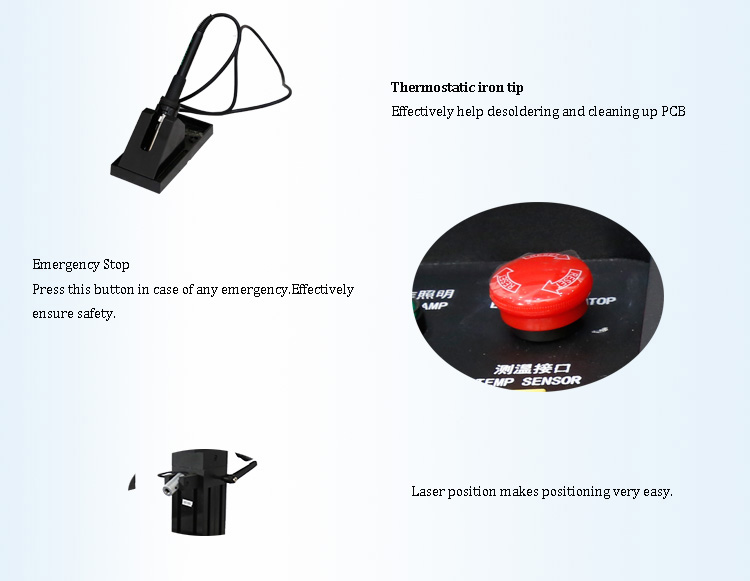

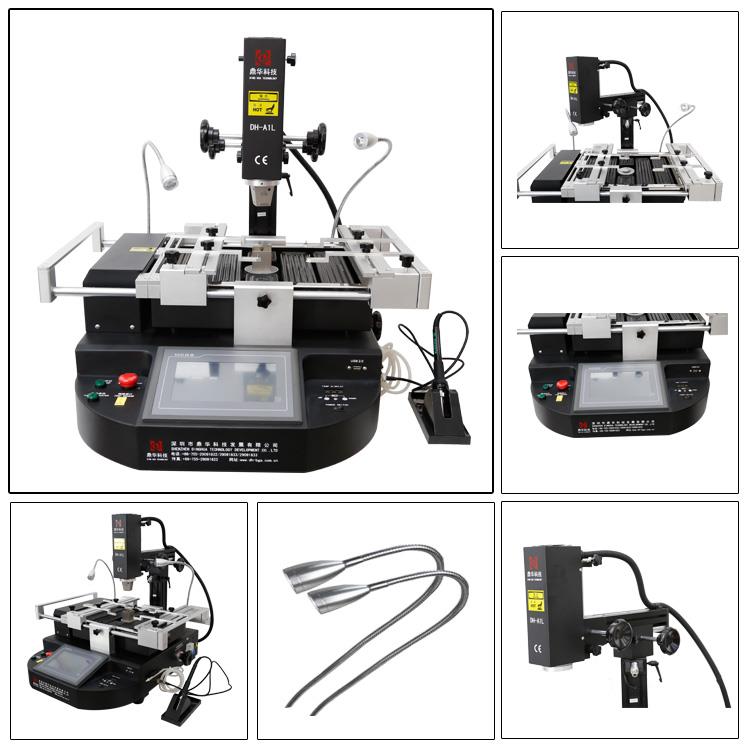

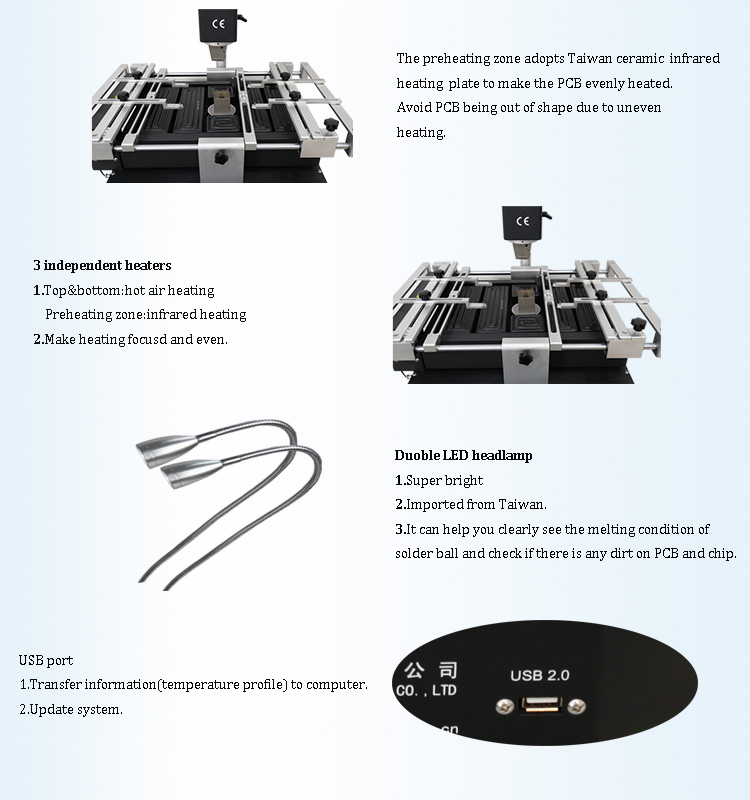

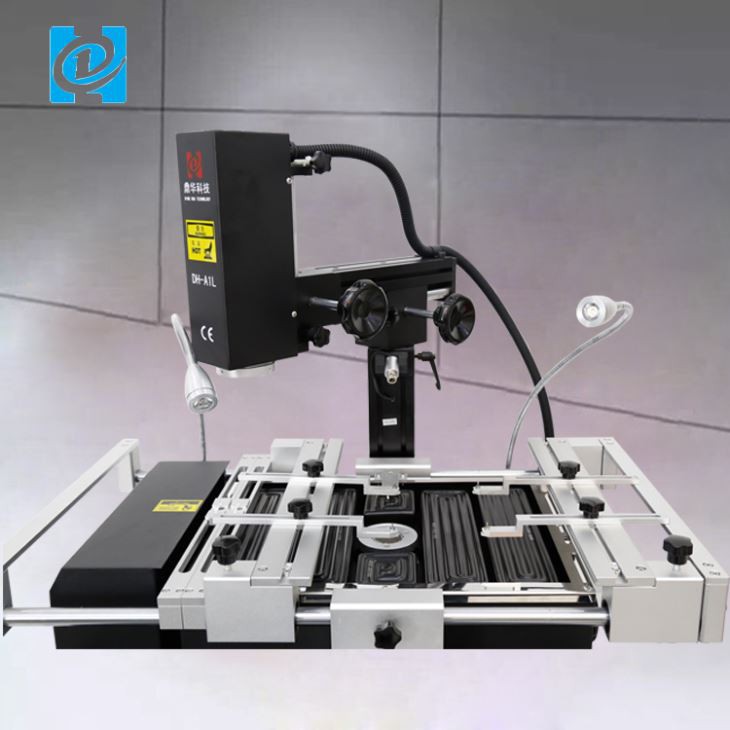

5.Imatges detallades de DH-A1L BGA REWORK STATION

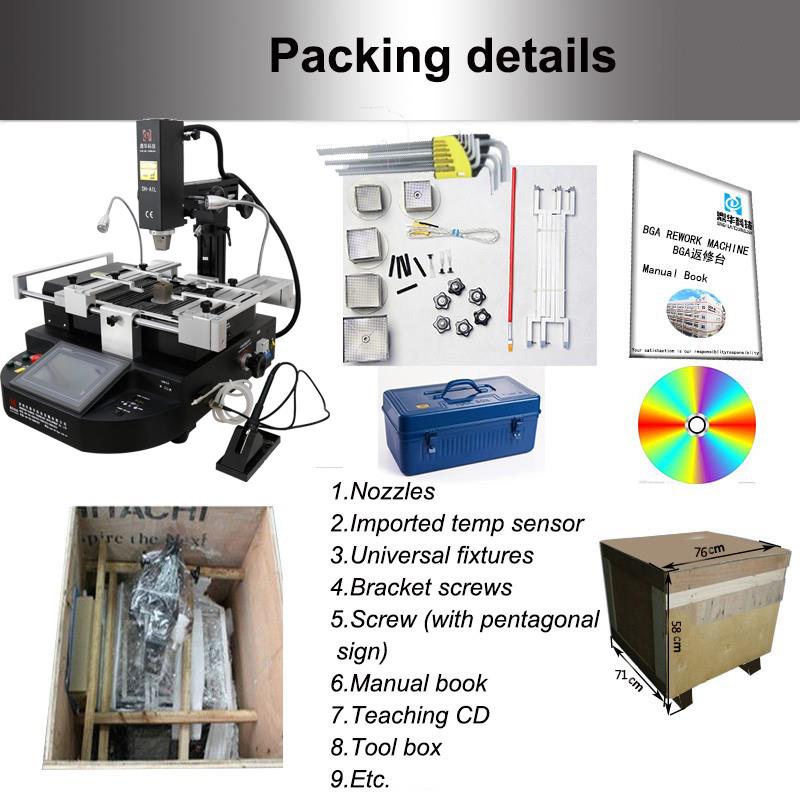

6. Detalls d'embalatge i lliurament de DH-A1L BGA REWORK STATION
Detalls de lliurament de DH-A1L BGA REWORK STATION
|
Enviament: |
|
1. L'enviament es farà dins dels 5 dies laborables després de rebre el pagament. |
|
2.Enviament de lliurament ràpid per DHL, FedEX, TNT, UPS i altres maneres, com ara per mar o per aire. |
7.Preguntes freqüents
P: Per què triar-nos?
P: Com faig el pagament? Quin camí és millor?
P: Què tal el paquet? És segur durant el lliurament?
P: És fàcil d'utilitzar aquesta màquina? si no tinc experiència, també puc fer-ho bé?
Ens proporcioneu el manual d'usuari i els vídeos operatius per donar-nos suport?
