Màquina de soldadura automàtica SMT
La màquina de soldadura automàtica SMT és una peça de tecnologia que està revolucionant el camp de la fabricació d'electrònica. Amb les seves capacitats precises i automatitzades de soldadura pot ajudar a millorar la qualitat i l'eficiència dels processos de producció a tot el món.
Descripció

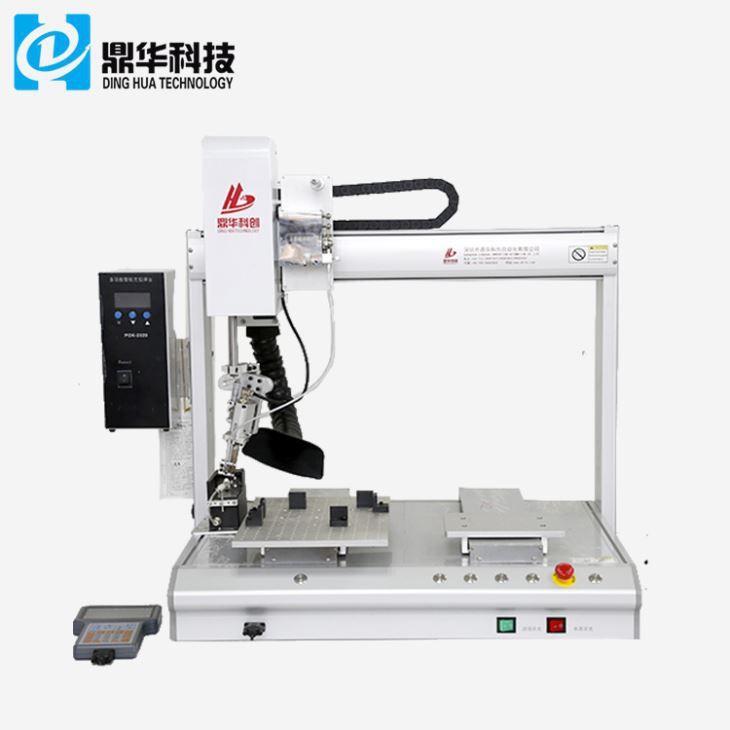

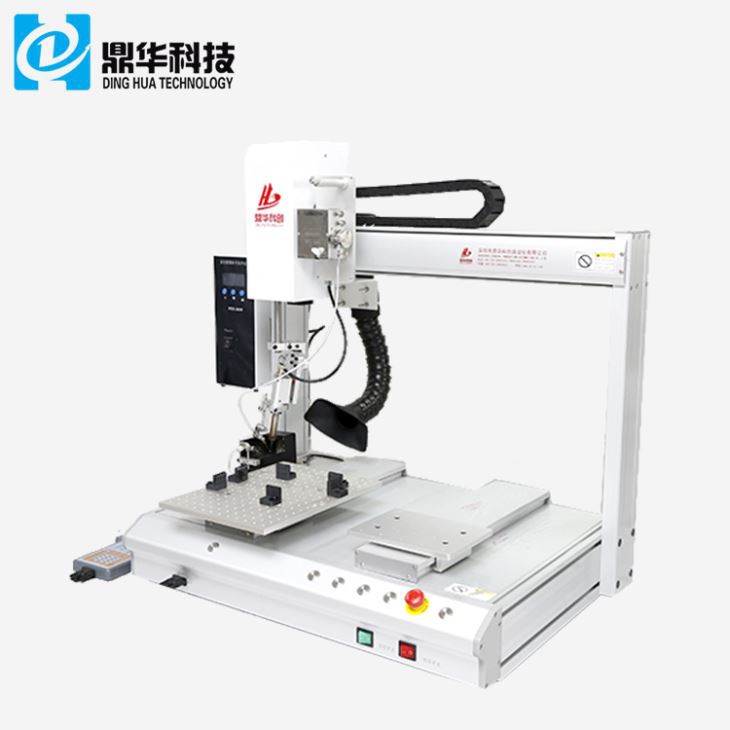

La màquina disposa d'un sol capçal i soldadura de taula doble per als components
Un dels majors avantatges de la màquina de soldadura automàtica SMT és que elimina molts dels humans
errors que es poden produir en soldar components manualment. Això comporta un major grau de consistència i
precisió, que es tradueix en una millor qualitat del producte i menys defectes.
1.Paràmetres
| Model | DH-HX5331 | DH-HX5441 | |
| Número d'eix | 5 eixos sincrònics | ||
| Tramitació abast |
eix X | 500 mm | 500 mm |
| Eix Y1 | 300 mm | 400 mm | |
| Eix Y2 | 300 mm | 400 mm | |
| Eix Z | 100 mm | 100 mm | |
| eix R | ± 360 graus | ± 360 graus | |
| Capacitat de càrrega màxima | 10 kg | ||
| Màx velocitat |
Eix XY | 800 mm/s. | |
| Eix Z | 450 mm/s. | ||
| eix R | 360 graus/seg. | ||
| Es repeteix precisió |
eix x,Y | ±0,02 mm | |
| Eix Z | ±0,02 mm | ||
| eix R | ±0,02 graus | ||
| Mida màxima del producte | 280*250un(XY) | 280 * 350 min (X,Y) | |
| Programes emmagatzemats | 999 perfils | ||
| Sistema d'accionament | Bucle tancat | ||
| Sistema de control | Sistema de control del moviment | ||
| Interval de temperatura | 40-450 grau | ||
| Precisió de temperatura | ±2 graus | ||
| Interval d'alarma del capçal de calefacció | 2-99 grau | ||
| Alimentació | Sistema d'alimentació de llauna única | ||
| Potència de calefacció | 200w | ||
| Velocitat d'alimentació de llauna | 0-50mm/s | ||
| Diàmetre de llauna | Φ0.3-Φ1.2(estàndard) | ||
| Alarmes | Llauna trencada, llauna bloquejada, alarma de l'escalfador | ||
| Dimensió | L880*W600*H830m | L880*W700*H830mm | |
| Entrada | AC220V±10% 50/60Hz 450VA | ||
| Pressió de l'aire | 0.4-0.8Mpa | ||
| Humitat | 20-95% | ||
| Temperatura de treball | -10-45 grau | ||
2..Detalls de la màquina de soldadura automàtica

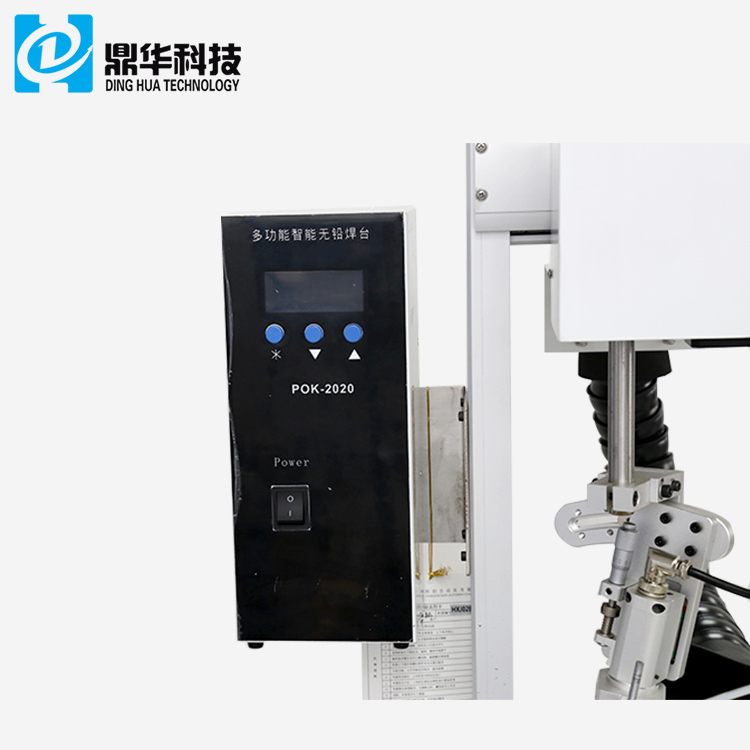

1. Molt fàcil d'ajustar la temperatura segons les diferents soldadures, controlar amb precisió la temperatura
durant la soldadura a l'engròs.

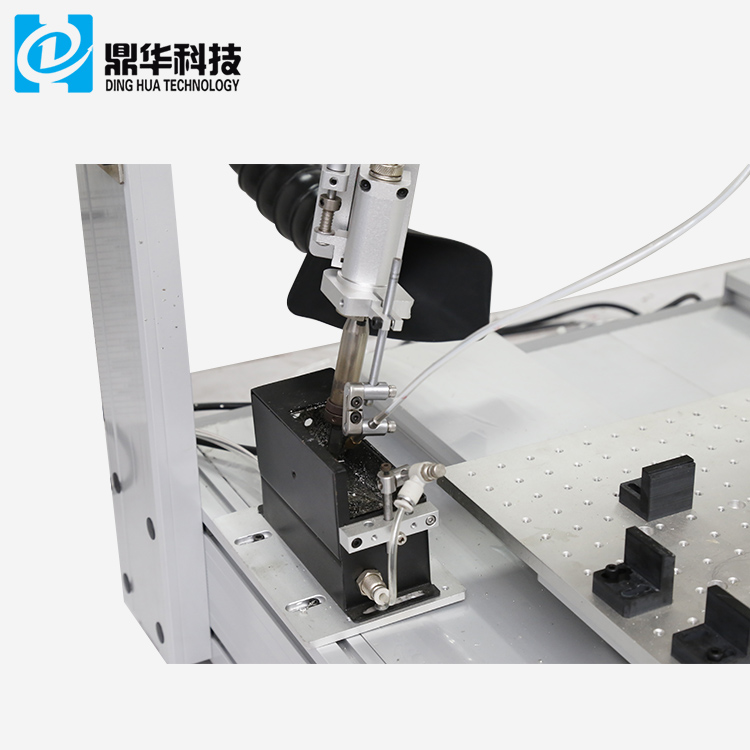

2. Neteja automàtica de la punta, l'interval i la freqüència es poden configurar de manera flexible segons els productes de soldadura.

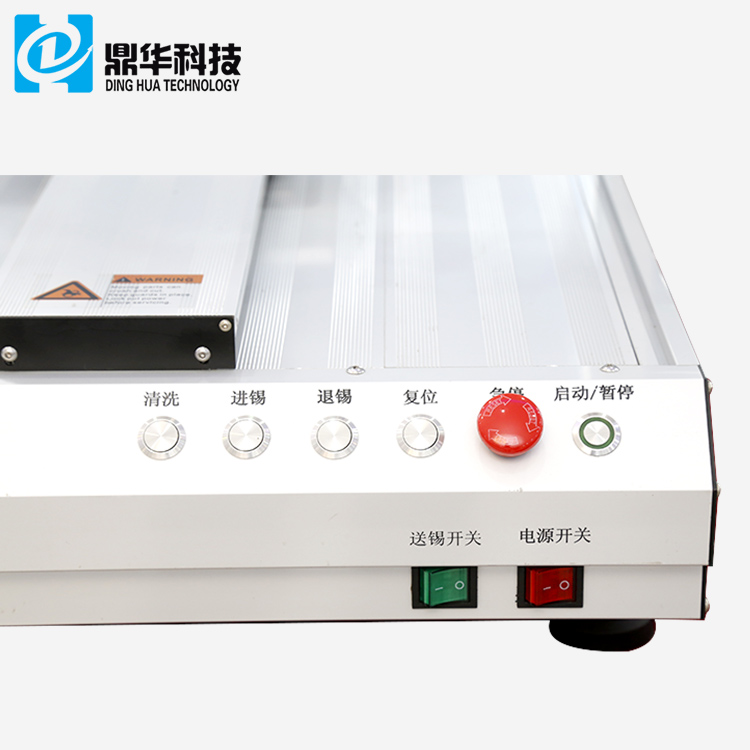

3. Premeu els botons de les funcions d'ús freqüent a la part frontal de la màquina, per a un funcionament fàcil i ràpid.
3.Preguntes freqüents
és un dispositiu utilitzat en la fabricació d'electrònica per aplicar automàticament soldadura als components electrònics d'una placa de circuit imprès.
Proporciona una soldadura coherent, precisa i eficient de components electrònics, que permet millorar la qualitat del producte, augmentar la velocitat de producció i reduir els costos laborals.
pot soldar diversos tipus de components, inclosos els dispositius de muntatge superficial (SMD), components de forat passant i connexions de cable.
La màquina aplica una quantitat precisa de pasta de soldadura o flux al component mitjançant una plantilla o dispensador, i després el component es col·loca a la placa de circuit imprès. A continuació, la màquina aplica calor a la soldadura, la fon i uneix el component a la placa.
Sí, amb interfícies intuïtives i control de processos senzill.
6. Es pot personalitzar una màquina de soldadura automàtica SMT per a necessitats de fabricació específiques?
Sí, moltes màquines de soldadura automàtiques SMT es poden personalitzar per adaptar-se a requisits específics de fabricació, inclosos els tipus de components i el volum de producció.
7. Es requereix manteniment per a una màquina de soldadura automàtica SMT?
Sí, com qualsevol màquina, cal un manteniment regular per garantir un rendiment i una longevitat òptims. Normalment, el manteniment rutinari inclou la neteja, el calibratge i la substitució dels components desgastats.
8. Hi ha diferents mides de màquines de soldadura automàtiques SMT disponibles?
Sí, hi ha una varietat de mides disponibles, des de petits models de sobretaula fins a grans sistemes totalment automatitzats per a la producció de grans volums.
9. Es pot utilitzar una màquina de soldadura automàtica SMT per a altres tipus de soldadura a més de l'electrònica?
Tot i que les màquines de soldadura automàtiques SMT estan dissenyades principalment per a la fabricació d'electrònica, alguns models poden fer-ho
adaptar-se per a altres tipus d'aplicacions de soldadura.
10. És necessari tenir una formació especial per operar una màquina de soldadura automàtica SMT?
Tot i que una mica de formació bàsica és necessària, la majoria estan dissenyades per ser fàcils d'utilitzar irequereixen pocs coneixements especialitzats. Els fabricants sovint ofereixen formació i suport per ajudar els usuaris a aprendre a fer-hooperar les màquines de manera eficaç.
