Estació tàctil de la pantalla tàctil Bga Reballing

Estació tàctil BGA amb pantalla tàctil d'aire calent

Aquesta estació de reelaboració BGA DH-C1, amb 6 aparells universals, 2 peces de bigues i una ranura en V per a PCB fixa, per tant, com ara, ordinador, telèfon mòbil i consola de jocs, PS3 / 4, etc., es pot precalentar i reparat.

Paràmetre de producte de la estació de reballatge de pantalla tàctil amb aire calent

Funció del producte

1. Adoptada amb un control lliscant lineal que pot ajustar de manera fina i orientar-se ràpidament amb una precisió de posicionament perfecta i amb una rapidesa de maniobrabilitat de la màquina de reparació de PCB.

2. Equipat amb una interfície de panell tàctil per assegurar-se que funciona de forma estable i fiable. I pot emmagatzemar dades de múltiples perfils de temperatura dels usuaris. Amb protecció i modificació de contrasenyes, funciona mentre estigui encesa. Els perfils de temperatura es mostraran a la pantalla tàctil.
3. Tres zones de temperatura per escalfar independentment, els escalfadors d'aire calent entre les zones superior i inferior, la calor IR a la part inferior, el control precís de la temperatura és de ± 2. La zona de temperatura superior es pot moure lliurement segons les necessitats, la segona zona es pot ajustar cap amunt i cap avall. Els escalfadors superior i inferior es poden configurar al mateix temps amb diversos segments. La zona de calefacció IR es pot ajustar a la potència de sortida a la llum dels requisits de funcionament.

4. El broquet d'aire calent es pot girar en 360 graus, el escalfador IR a la part inferior pot escalfar la placa PCB de manera uniforme.
5. Control de bucle tancat de termoparell tipus K d'alta precisió. Pot provar la temperatura amb precisió a través de la interfície de mesura de la temperatura externa, la placa PCB posicionada per una ranura tancada en forma de V. Les plantilles universals flexibles i convenients poden evitar qualsevol dany o deformació de PCB, així com adequat per a totes les mides del paquet BGA.

6. Tenint en compte la funció d'alarma després de la soldadura, es va afegir especialment la funció d'alerta primerenca per a un funcionament convenient.

7. S'ha aprovat el certificat CE. Està equipat amb un interruptor d’aturada d’emergència i un equip de protecció per apagar automàticament quan s’ha produït un accident anormal. Sota aquesta situació, la temperatura està fora de control, el circuit pot tallar automàticament la potència amb una funció de protecció a doble temperatura.

Detalls del producte de la pantalla tàctil BGA per a reballatge de la pantalla tàctil

Es poden personalitzar 3 zones de calefacció independents, aire calent superior, aire calent inferior i precalentament, broquets superiors / inferiors segons la mida o la forma d’un xip, etc.

Zona de calefacció IR per preescalfades per a PCB, adequada per a 390 * 400 mm, com, per exemple, iPhone, MacBook i un altre telèfon mòbil, PCB per a ordinadors.

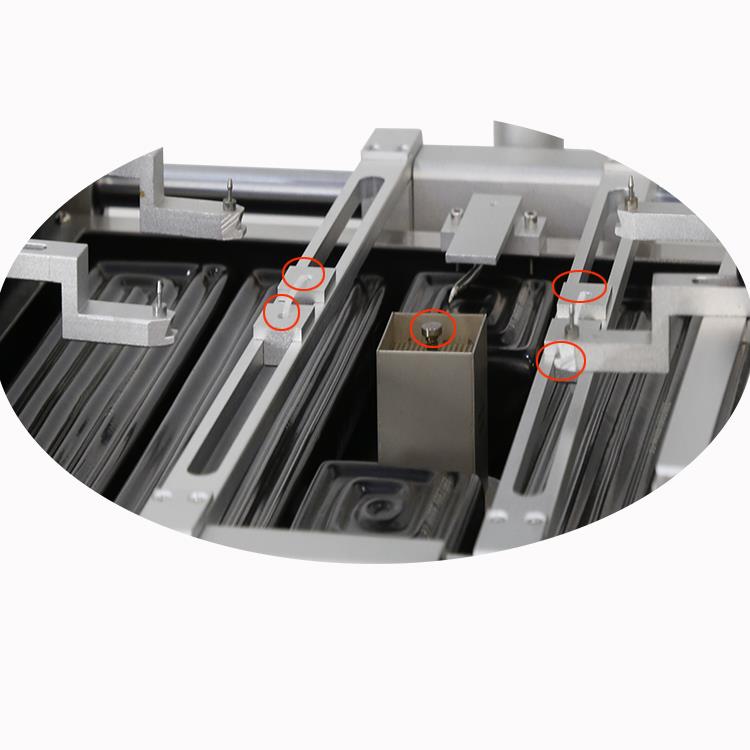

Suport de "5 punts" sota PCB que s'està escalfant per tal de mantenir-lo al mateix nivell, de manera que protegeixi la PCB de la seva deformació.

Fixació de PCB

Punta fina per al petit forat d’una PCB que no tingui cap importància.

Ranura en V per a aquells PCB amb forma irregular

Ploma de buit

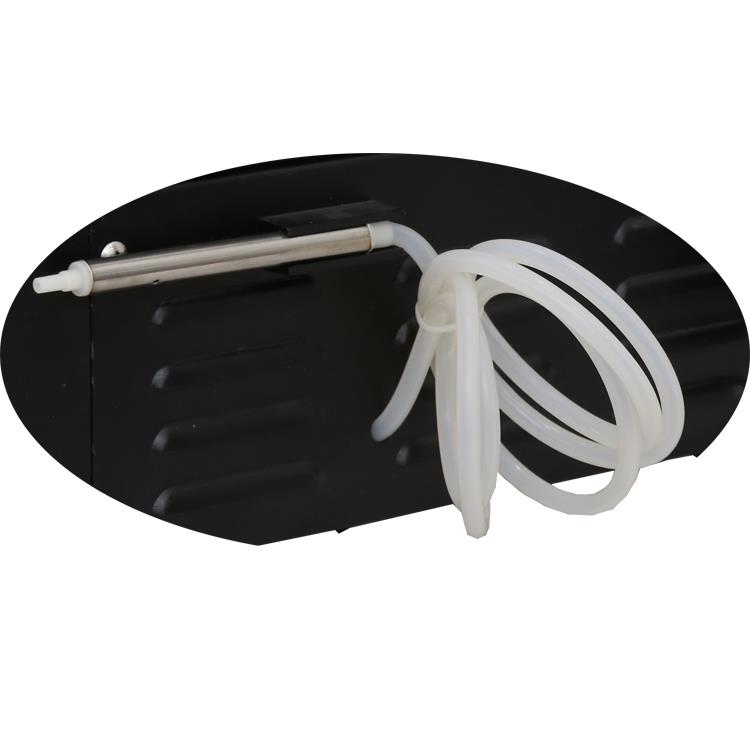

Bomba integrada, ploma de buit instal·lada fora de la màquina i amb un tub suau de fins a 1 m per al xip recollit o substituït.

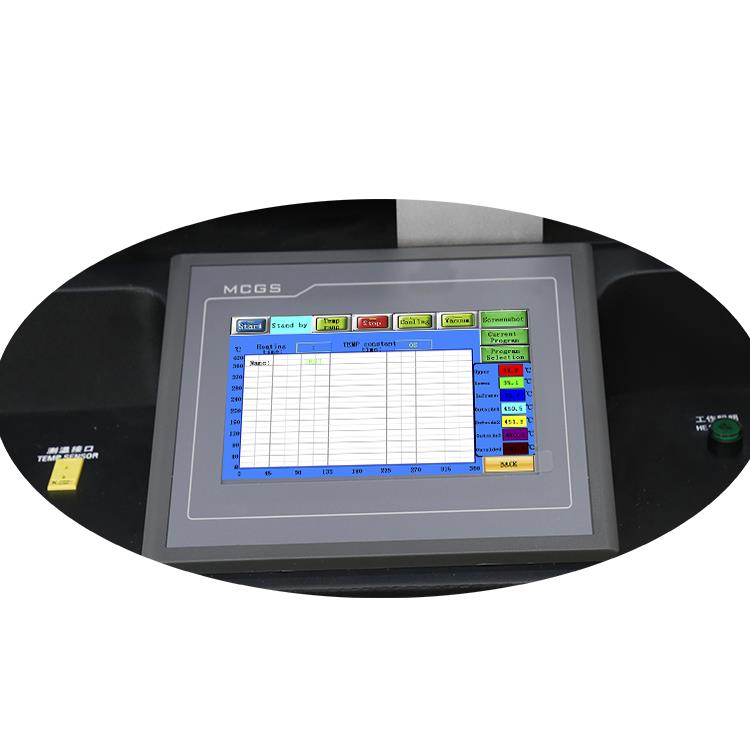

L'ordinador de la marca MCGS amb pantalla tàctil, càlcul PID per capturar la temperatura i el calibratge en temps real, la dissolució de calor és molt més lent que els competidors, aquests són la clau important per a un resultat reelaborat amb èxit.

Qualitat dels productes de la pantalla tàctil de la pantalla tàctil BGA amb aire calent

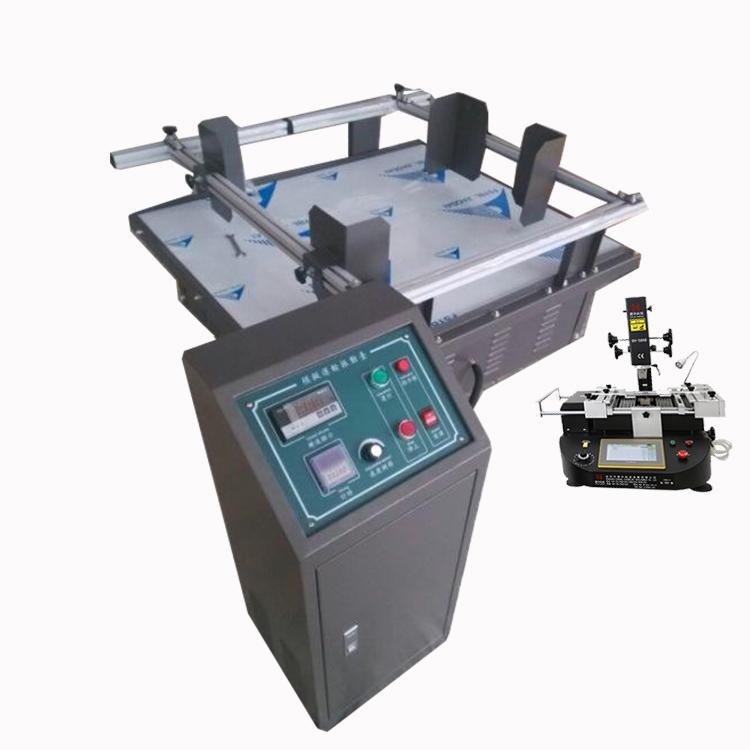

Màquina de proves de vibració per a màquines que pugui vibrar com un vehicle en marxa, de manera que puguem veure si hi ha hagut algun problema, un cop fet, es pot resoldre en taller.

Fins ara, com Foxconn, ZTE i Gionee han estat utilitzant les nostres màquines, i reflectides molt bé, han acceptat la tècnica, de manera que les nostres màquines també us han de conèixer.

Preguntes freqüents sobre la pantalla tàctil de BGA amb aire calent

1. Q: Quina és la funció del flux en la soldadura?

R: Es tracta de netejar la capa d'òxid metàl·lic a la superfície de la soldadura, reduir la tensió superficial i augmentar la transferència de calor.

2. Q: Què és el flux?

R: El flux és l’ajut en la soldadura. Necessari per a la soldadura, però després de soldar sense aportació i fins i tot pot causar danys com a material catalitzador.

3. Q: Què és la soldadura?

R: Sense interferir amb l'estructura química o física, la unió dels mateixos o de diferents metalls entre si, tant elèctricament com mecànicament, utilitzant un altre metall o aliatge com a farciment o retenció.

4. Q: Què és el desoldat?

R: En l'electrònica, el desoldat és l'eliminació de la soldadura i els components d'una placa de circuit per a la solució de problemes, reparació, substitució i recuperació.

Algunes de tècniques reparadores pràctiques

Reparació de conductors, mètode de filferro de superfície

LÍNIA

Aquest mètode s’utilitza a les plaques de PC per substituir els circuits danyats o que falten a la superfície de la placa de PC. Per reparar el circuit danyat s’utilitza una longitud de fil estàndard o no aïllat.

ATENCIÓ

Les amplades del circuit, l’espai i la capacitat de càrrega actual no s'han de reduir per sota de les toleràncies permeses.

PROCEDIMENT

1. Netegeu la zona.

2. Traieu la secció danyada del circuit amb el ganivet. El circuit danyat ha de ser retallat a un punt on el circuit tingui encara una bona unió a la superfície de la placa de PC.

NOTA

La calor es pot aplicar al circuit danyat utilitzant un ferro de soldadura per permetre que el circuit sigui eliminat amb més facilitat.

3. Utilitzeu un ganivet i raspeu qualsevol màscara de soldadura o recobriment des dels extrems del circuit restant.

4. Traieu tot el material solt. Netegeu la zona.

5. Aplicar una petita quantitat de flux líquid als extrems del circuit restant. Poseu l’extrem exposat de cada circuit utilitzant una soldadura i un soldador.

6. Netegeu la zona.

7. Seleccioneu un cable que coincideixi amb l'amplada i el gruix del circuit a substituir. Talla una longitud aproximadament segons sigui necessari. Vegeu la Taula 1 per a Equivalents de fils sòlids.

8. Traieu el cable i esteneu els extrems si és necessari. Els cables no aïllats es poden utilitzar per a reparacions curtes si els conductors no es creuen.

9. Netegeu el cable.

10. Si el cable és llarg o té corbes, es pot soldar un extrem abans de formar la nova forma. Col·loqueu el cable en posició. El cable ha de superposar el circuit existent com a mínim 2 vegades l'amplada del circuit. El cable es pot mantenir en el lloc amb la cinta Kapton durant la soldadura.

Si la configuració ho permet, la connexió de la soldadura de la superposició de la superposició hauria de tenir un mínim de 3,00 mm (0,125 ") de la terminació relacionada, cosa que minimitzarà la possibilitat de reflux simultani durant les operacions de soldadura.

11. Aplicar una petita quantitat de flux líquid a la junta de solapament.

12. Torneu a soldar el cable a un extrem del circuit a la superfície de la placa de PC. Assegureu-vos que el cable estigui alineado correctament.

Doble el cable segons sigui necessari per fer coincidir la forma del circuit que falta.
