Pantalla tàctil North Bridge BGA Rework Machine

Màquina de retreball BGA del pont nord de la pantalla tàctil

Vista prèvia ràpida:

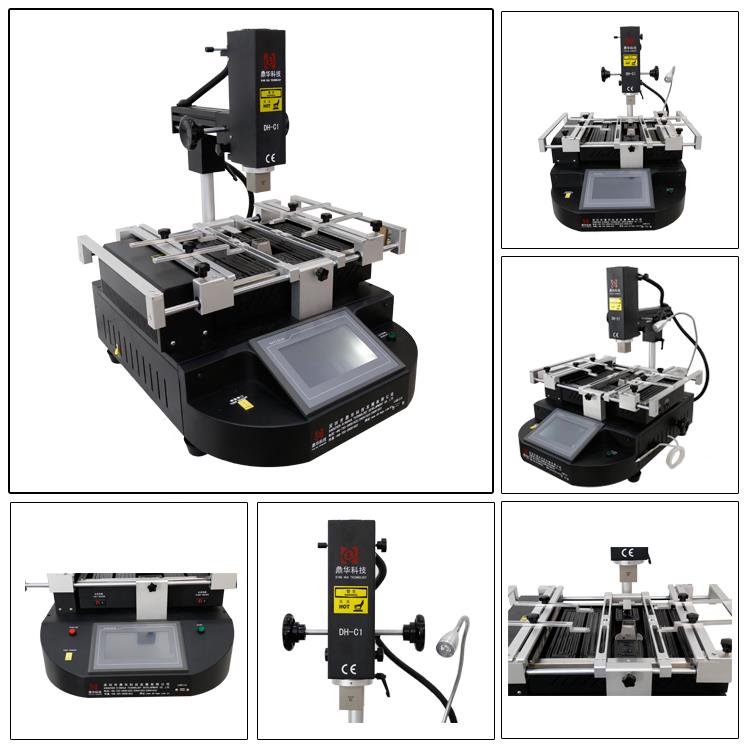

Oferim el DH-C1 amb un rendiment millorat. Amb les seves característiques multifuncionals i un disseny innovador, el DH-C1 permet l'extracció, el muntatge i la soldadura d'una sola parada. Si esteu buscant una estació de retreball BGA per a reparacions de telèfons mòbils, enhorabona! Heu trobat el fabricant original: Dinghua, una de les millors marques d'estacions de retreball BGA del món.

1. Especificació

1	Potència total	4800W
2	Escalfador superior	800W
3	Escalfador inferior	Escalfador inferior: 1200 W, IR inferior: 2700 W
4	Poder	AC220V±10% 50/60Hz
5	Moviment de l'escalfador superior	Dreta/esquerra, cap endavant/enrere, gira lliurement.
6	Il·luminació	Llum de treball LED de Taiwan, qualsevol angle ajustat.
7	Emmagatzematge	50.000 grups de perfils de temperatura
8	Mode de funcionament	Pantalla tàctil HD, interfície de conversa intel·ligent, configuració del sistema digital
9	Posicionament	Posicionament intel·ligent, el PCB es pot ajustar en direcció X, Y amb "suport de 5 punts" + suport de PCB de ranura en V + accessoris universals.
10	Control de temperatura	Sensor K, bucle tancat
11	Precisió de la temperatura	±2 graus
12	Mida del PCB	Màxim 400mmⅹ400mm Min20mmⅹ20mm
13	Xip BGA	2 * 2 ~ 80 * 80 mm
14	Espaiat mínim entre xips	0,15 mm
15	Sensor de temperament	1 unitat
16	Dimensions	L560×W590×H690 mm
17	Pes net	Uns 32 kg

2. Descripció del producte i aplicació de l'estació de retreball BGA DH-C1

Característiques:

1. Ventilador de flux creuat d'alta potència:L'estació utilitza un ventilador de flux creuat d'alta potència per permetre un refredament ràpid de la PCB i evitar la deformació. També inclou una bomba de buit interna i un mandril de buit extern per ajudar a treure el xip BGA.
2. Zones de calefacció independent:L'estació té tres zones de calefacció controlades independentment, cadascuna amb múltiples controls de temperatura. Aquests es poden ajustar per garantir una integració òptima entre les diferents zones de temperatura. Els paràmetres de temperatura de calefacció, temps, pendent, refrigeració i buit es poden configurar mitjançant la interfície d'usuari.
3. Fixació extraïble:El dispositiu extraïble flexible i còmode protegeix els dispositius perifèrics de la PCB de danys i contaminació. És adaptable a diverses aplicacions de retreball BGA.
4. Control precís de la temperatura:El sistema utilitza un termoparell tipus K d'alta precisió amb control de llaç tancat i compensació automàtica de temperatura. Inclou un PLC i un mòdul de temperatura, que garanteixen una desviació precisa de la temperatura de ± 2 graus. El connector de mesura de temperatura externa permet un seguiment i anàlisi precisos de la corba de temperatura en temps real.
5. Característiques de seguretat:L'estació de retreball DH-C1 BGA té la certificació CE i està equipada amb un interruptor d'aturada d'emergència i un dispositiu de protecció d'apagat automàtic per garantir la seguretat en cas d'emergència.

Aplicació:

1. Aplicacions del producte:

L'estació de reelaboració BGA DH-C1 és adequada per a reelaborar les plaques base de diversos dispositius electrònics, inclosos ordinadors, telèfons intel·ligents, ordinadors portàtils, càmeres digitals, aparells d'aire condicionat i televisors, així com dispositius en indústries com la mèdica, la comunicació i l'automoció.

2. Àmplia gamma d'aplicacions:

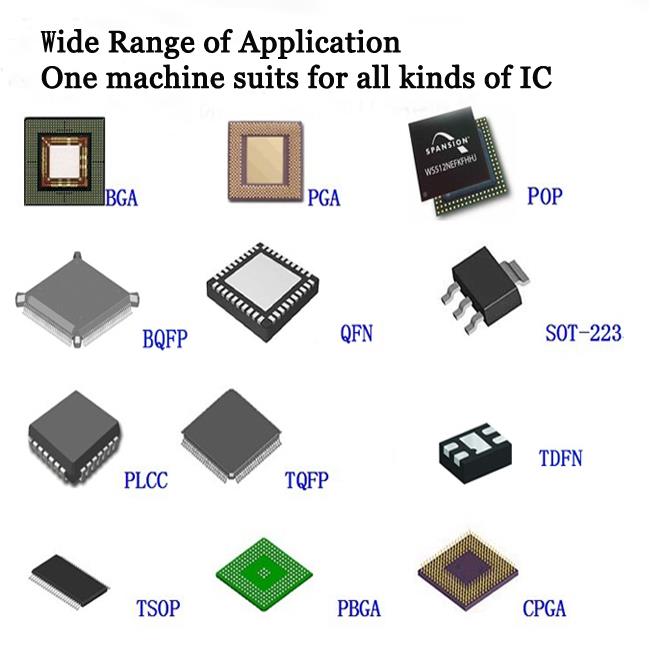

Admet la reelaboració de diversos components, com ara BGA, PGA, POP, BQFP, QFN, SOT-223, PLCC, TQFP, TDFN, TSOP, PBGA, CPGA i xips LED.

Ús: una estació de retreball BGA utilitzada per a BGA, PGA, POP, BQFP i QFN.

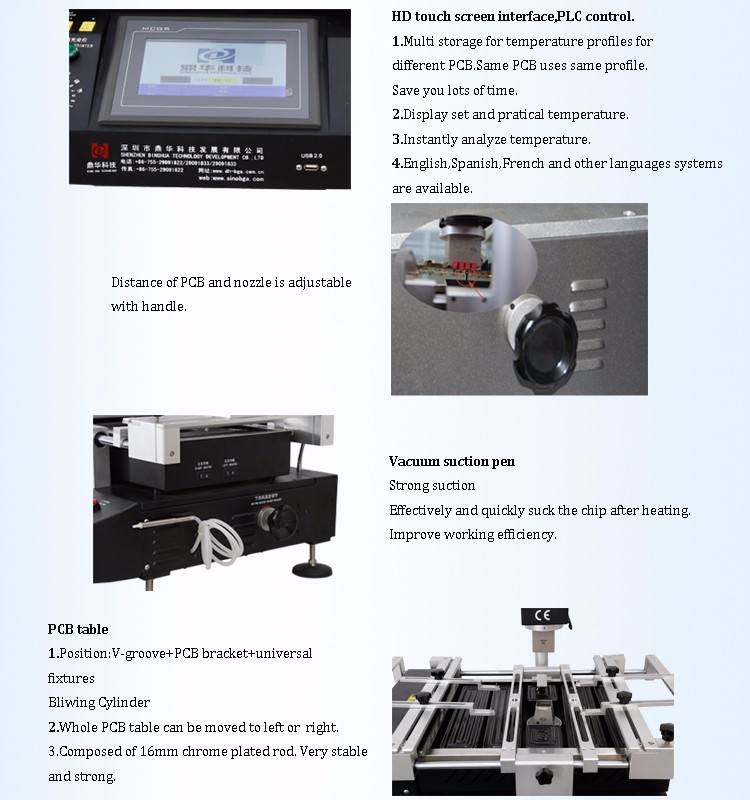

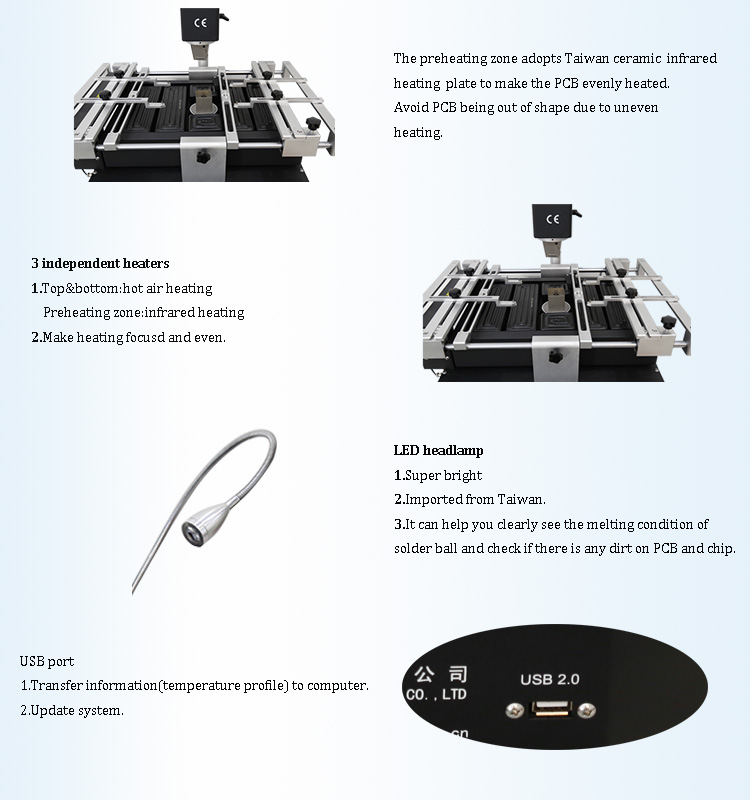

3.Detalls de l'estació de retreball DH-C1 BGA

4. Per què hauríeu de triar-nos

Dinghua és un proveïdor líder de solucions de fàbriques SMT a la Xina, que ofereix assessorament i serveis professionals per a la construcció de fàbriques SMT, amb més de 13 anys d'experiència.

1. Hem ajudat els clients a construir nombroses fàbriques noves a tot el món.
2. Hem format més de 500 experts i tècnics per als nostres clients.
3. Ens hem convertit en el soci xinès més fiable per a tu.

Principals mercats d'exportació:

• Europa de l'Est
• Orient Mitjà/Àfrica
• Amèrica del Nord
• Europa occidental
• Àsia
• Australàsia
• Amèrica Central/Sud

5. Detalls de lliurament de l'estació de retreball BGA DH-C1

• Opcions de lliurament flexibles:
• TNT
• DHL
• FedEx
• UPS
• EMS
• Per mar

6. Preguntes freqüents

P: Com puc comprar-te aquesta màquina?

A:R. Consulteu-nos sobre aquest producte en línia o per correu electrònic.
B. Negocieu i confirmeu el preu final, l'enviament, les formes de pagament i altres termes.
C. T'enviarem la factura proforma i confirmarem la teva comanda.
D. Realitzar el pagament segons el mètode indicat a la factura proforma.
E. Prepararem la teva comanda en funció de la factura proforma després de confirmar el pagament complet i realitzarem un control de qualitat del 100% abans de l'enviament.
F. La vostra comanda s'enviarà per aire o per mar.

P: Aquesta és la primera vegada que faig servir aquest tipus de màquina. És fàcil d'operar?

A:Hi ha un manual en anglès o un vídeo instructiu que us mostra com utilitzar la màquina.
Si encara teniu cap pregunta, poseu-vos en contacte amb nosaltres per correu electrònic, Skype, telèfon o el nostre servei TradeManager en línia.

7. Serveis

• Les vostres consultes relacionades amb els nostres productes es respondran en un termini de 24 hores.
• OEM i ODM són benvinguts; La marca OEM està disponible.
• Protecció de la teva àrea de vendes, idees de disseny i tota la teva informació privada.
• Es poden visitar les fàbriques.
• Formació sobre com instal·lar i utilitzar la màquina.
• Els enginyers estan disponibles per donar servei a la maquinària a l'estranger.

8. Les entrades i les sortides de la tecnologia de muntatge en superfície

La tecnologia de muntatge superficial (SMT) fa temps que existeix i ha demostrat que els beneficis previstos són, de fet, reals. Els avantatges d'un espai reduït, un cost més baix i un rendiment millorat (qualitat, fiabilitat i rendiment elèctric) s'han demostrat i continuen impulsant l'augment de la implementació de SMT.

Un aspecte de SMT que ha estat difícil de gestionar és la reparació, el retoc i la substitució. Aquesta és una àrea complexa quan es consideren tots els tipus de peces. Molts dels aspectes de reparació i retoc tractats en aquest butlletí seran aplicables a tots els tipus de peces. Tanmateix, alguns dels problemes de reparació més complexos poden requerir una avaluació addicional. Utilitzeu aquesta informació com a punt de partida i preneu-la a partir d'aquí.

Per què i quan?

Molts dels avantatges de l'SMT provenen de l'automatització i el control de processos disponibles amb aquesta tecnologia. L'escurçat espaiat de les peces i els diferents tipus de juntes de soldadura ens han fet replantejar què és acceptable i què cal reparar. S'ha demostrat que els conjunts de circuits impresos (PCA) que no s'han reparat tindran una taxa d'èxit molt més alta a les proves finals i en ús en comparació amb els PCA que s'han reparat. Són habituals les avaries en peces i juntes de soldadura que s'han reparat, i fallades en peces i juntes de soldadura properes a les zones de reparació.

Això subratlla que SMT no es va inventar per facilitar les reparacions. L'alt grau d'automatització en SMT redueix la necessitat de reparacions, i amb l'atenció adequada als detalls, es poden evitar la majoria de reelaboracions i reparacions. La indústria ha arribat a acceptar la reelaboració i la reparació com a part de la fabricació de conjunts convencionals de circuits impresos de forat passant. Tanmateix, no cal acceptar-ho en el cas de la nova tecnologia SMT. Hi ha maneres de minimitzar-ho.

Tenint això en compte, us convidem a pensar en la reparació, el retoc i la substitució de la manera següent.
