Màquina de retreball BGA de pantalla tàctil d'infrarojos
La recollida, l'alineació, la col·locació i el reflux de components es completen en un únic eix, eliminant el risc de moviment dels components després de la col·locació.
Descripció
Màquina de retreball BGA de pantalla tàctil d'infrarojos
1. Característiques del producte de la màquina de retreball BGA de pantalla tàctil d'infrarojos
1. Amb tres controls de zones de temperatura independents, més precís;
2. El primer, el segon escalfador de temperatura que utilitza un bon material, pot regular amb precisió el flux i la temperatura d'aire calent,
brisa generada a alta temperatura, la tercera placa de calefacció de temperatura infraroja per preescalfar.
3.La primera zona de temperatura amb 8 segments de temperatura amunt (baixada) +8 segment de control de temperatura constant, pot
emmagatzema corba de temperatura de 10 grups;
4.La primera zona i la segona corba de temperatura d'inici al mateix temps, la tercera zona comença a augmentar la temperatura
i baixar alhora amb primera i segona zona;
5. Després de treure i soldar, utilitzant un ventilador de gran volum per refredar la placa de PCB, evitar la deformació de la placa de PCB i assegurar-se
l'efecte de la soldadura;
3.Especificació de la màquina de retreball BGA de pantalla tàctil d'infrarojos
| Poder | 4500W |
| Escalfador superior | Aire calent 800W |
| Escalfador inferior | Aire calent 1200W, infrarojos 2400W |
| Font d'alimentació | AC220V+10%, 50/60HZ |
| Dimensió | L 535*W650*H600 mm |
| Posicionament | Suport de PCB N-groove i amb accessori universal extern |
| Control de temperatura | Termopar tipus K, control de llaç tancat calefacció independent |
| Precisió de la temperatura | ±2 graus |
| Mida del PCB | Màxim 355*335 mm, mínim 50*50 mm |
| Ajustament del banc de treball | ±15 mm cap endavant/enrere +15 mm dret/esquerra |
| Xip BGA | 80*80-2*2 mm |
| Espaiat mínim entre xips | 0,15 mm |
| Sensor de temperatura | 1 (opcional) |
| Pes net | 30 KG |

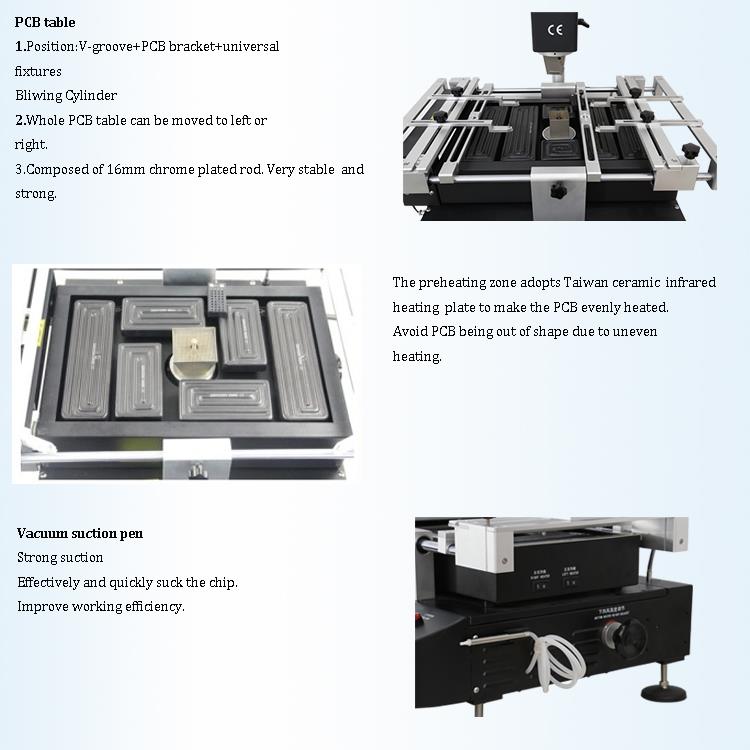

4.Detalls de la màquina de retreball BGA de pantalla tàctil d'infrarojos
1. Interfície de pantalla tàctil HD;
2. Tres escalfadors independents (aire calent i infrarojos);
3. Bolígraf al buit;
4.Làmpada frontal led.
5.Per què triar la nostra màquina de retreball BGA de pantalla tàctil d'infrarojos?
6.Certificat de màquina de retreball BGA de pantalla tàctil d'infrarojos

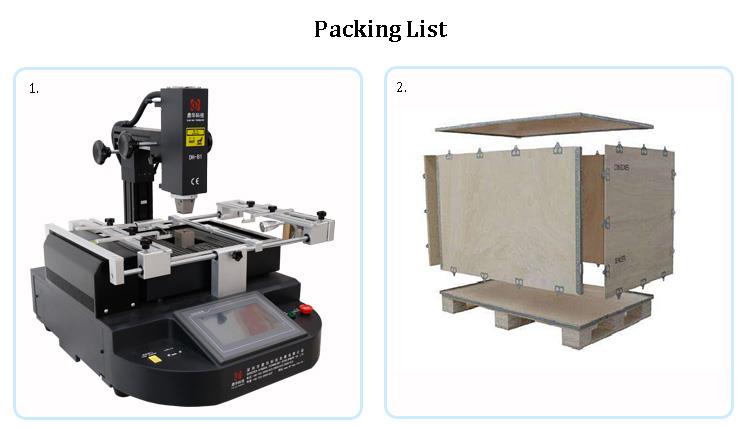

7. Embalatge i enviament de la màquina de retreball BGA de pantalla tàctil d'infrarojos
8.Coneixements relacionats
Mètodes estàndard de reballing BGA?
El primer és "pasta de llauna" + "bola de llauna"
El segon és "ajudar a enganxar" + "bola de llauna".
Què és "pasta de llauna" + "bola de llauna"? De fet, aquest és el millor i més estàndard mètode de plantació de boles que es reconeix. Les boles que es planten d'aquesta manera tenenbona soldabilitat i bona brillantor. El procés de soldadura no mostra l'aspecte d'una bola corrent, i és més fàcil de controlar i subjectar.
El mètode específicPrimer utilitzeu pasta de soldadura per imprimir al coixinet BGA i, a continuació, afegiu-hi una mida determinada de bola de soldadura. En aquest moment, la funció de la pasta de soldadura és enganxar la soldadurabola i fa que la superfície de contacte de la bola de soldadura sigui més gran quan la soldadura s'escalfa. La bola de soldadura s'escalfarà més ràpid i mésde manera integral. Això permetrà que la bola de soldadura es soldi millor al coixinet BGA després de la fusió de la soldadura, reduint la possibilitat de soldar.
Què és "pasta de soldadura" + "bola d'estany"? És fàcil entendre el significat d'aquesta frase a través de l'explicació anterior. En poques paraules, aquest mètode utilitza pasta de soldaduraen lloc de pasta de soldadura. Tanmateix, les característiques de la pasta de soldadura són molt diferents de les de la pasta de soldadura. La pasta de soldadura es torna líquida quanla temperatura augmenta, i això provoca fàcilment
tva soldar bola per córrer; a més, la pasta de soldadura de la pasta de soldadura és pobre, per la qual cosa es diu que el primer mètodela plantació de boles és ideal.
Per descomptat, aquests dos mètodes són necessaris per ser eines dedicades, com ara el suport de tee. Els passos específics del mètode "Stinky Paste" + "Spheroïdal Ball" són els següents:
1. Primer, prepareu l'eina de plantació de boles. El seient de plantació de boles s'ha de netejar i assecar amb alcohol per evitar que la bola de soldadura roda sense problemes.
2. Col·loqueu el xip preacabat al suport de la pilota.
3. Enganxeu la pasta de soldadura. Descongelat naturalment i remenat uniformement, i uniformement a la fulla;
4. Posa pasta de soldadura a la base de posicionament per imprimir la soldaduraenganxeu i intenteu controlar l'angle, la força i la velocitat de tracció de la pasta de raspat manual. Traieu la caixa de pasta de soldadura.
5. Després de confirmar que la pasta de soldadura està impresa uniformement a cada coixinet de la BGA, col·loqueu la bola de soldadura a la bola i, a continuació, col·loqueu-la.
la bola de soldadura, agiteu el suport de la bola i deixeu-horoda de bola de soldadura a la malla. Assegureu-vos que cada malla tingui una bola de soldadura i després recolliu les boles de soldadura i traieu el tauler.
6. Traieu el BGA acabat de preparar de la base i espereu que estigui al forn. (És millor utilitzar la soldadura per reflux. Utilitzeu una petita quantitat d'aire calent. La pistola està bé). Això es completala pilota. El procediment per al mètode "Pasta de soldadura" + "Bola esferoïdal" és el següent: els passos "3" i "4" s'han de combinar en un sol pas: utilitzar un pinzell per aplicar la soldaduraenganxeu en comptes d'imprimir la plantilla, però raspalleu directament de manera uniforme a la BGA Al coixinet, els altres passos són bàsicament els mateixos que el primer mètode.
