Màquina de retreball BGA de pantalla tàctil IR

Màquina de retreball BGA de pantalla tàctil IR Vista prèvia ràpida:

DH-A1L SMD REWORK MACHINE està equipat amb funció de posicionament làser, es pot col·locar ràpidament al xip BGA

i placa base. Si esteu buscant una estació de retreball bga per a la reparació de telèfons mòbils, felicitats! Has trobat

la fàbrica original. Dinghua, pot ser la millor marca d'estació de retreball bga a tot el món.



1. Especificació



Especificació
1	Poder	4900W
2	Escalfador superior	Aire calent 800W
3	Escalfador inferior Escalfador de ferro	Aire calent 1200W, infrarojos 2800W 90w
4	Font d'alimentació	AC220V±10%50/60Hz
5	Dimensió	640 * 730 * 580 mm
6	Posicionament	La ranura en V, el suport de PCB es pot ajustar en qualsevol direcció amb un accessori universal extern
7	Control de temperatura	Termopar tipus K, control de llaç tancat, calefacció independent
8	Precisió de la temperatura	±2 graus
9	Mida del PCB	Màx. 500*400 mm Mínim 22*22 mm
10	Xip BGA	2*2-80*80 mm
11	Espaiat mínim entre xips	0,15 mm
12	Sensor de temperatura extern	1 (opcional)
13	Pes net	45 kg



2.Aplicació de l'estació de retreball DH-A1L BGA

Ús de l'aplicació per a estacions de retreball BGA

Les estacions de retreball BGA tenen diverses aplicacions diferents en el món de la reparació i alteració de PCB. Aquí en teniu uns quants

les aplicacions més habituals.

Actualitzacions: les actualitzacions són un dels motius més habituals de reelaboració. És possible que els tècnics hagin de canviar peces o afegir-les

peces actualitzades a un PCB.

Peces defectuoses: els PCB poden tenir diverses peces defectuoses que poden requerir una reelaboració. Per exemple, els coixinets es podrien danyar durant

Eliminació de BGA, qualsevol nombre de peces podria estar danyat per la calor o podria haver-hi massa buit de soldadura.

Muntatge defectuós: es poden produir una sèrie d'errors durant el procés de reelaboració. Per exemple, el PCB pot ser incorrecte

Orientació BGA o un perfil tèrmic de reelaboració BGA poc desenvolupat. Si aquest és el cas, és probable que el PCB s'hagi de sotmetre

més reelaboració per solucionar el muntatge defectuós.

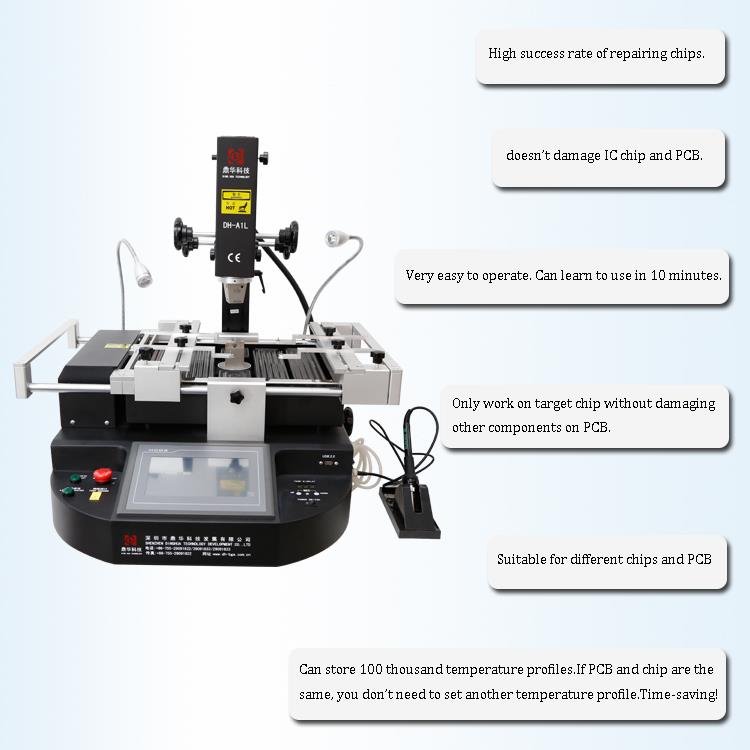

3.Per què hauríeu de triar l'estació de retreball BGA DH-A1L?





4. Coneixements relacionats:

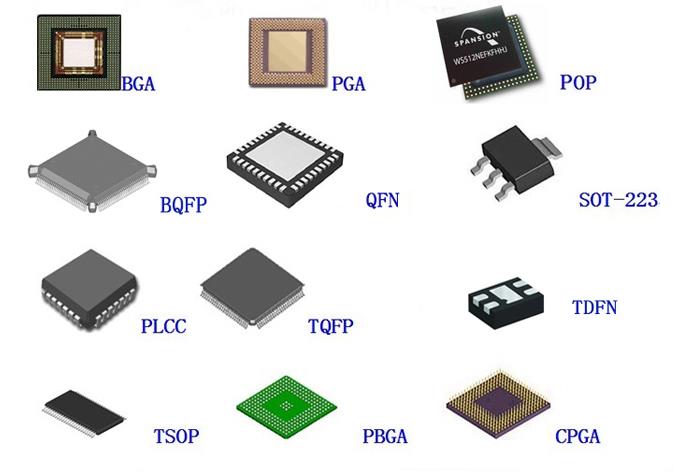

Una matriu de quadrícula de boles (BGA) és un tipus d'embalatge de muntatge superficial (un portaxips) utilitzat per a circuits integrats. BGA

Els paquets s'utilitzen per muntar permanentment dispositius com microprocessadors. Un BGA pot proporcionar més interconnexió

agulles que es poden posar en un paquet doble en línia o pla. En comptes d'això, es pot utilitzar tota la superfície inferior del dispositiu

només el perímetre. Els cables també són de mitjana més curts que amb un tipus només perimetral, la qual cosa condueix a un millor rendiment

a altes velocitats.



La soldadura de dispositius BGA requereix un control precís i normalment es realitza mitjançant processos automatitzats. Els dispositius BGA no són adequats

per al muntatge de presa.

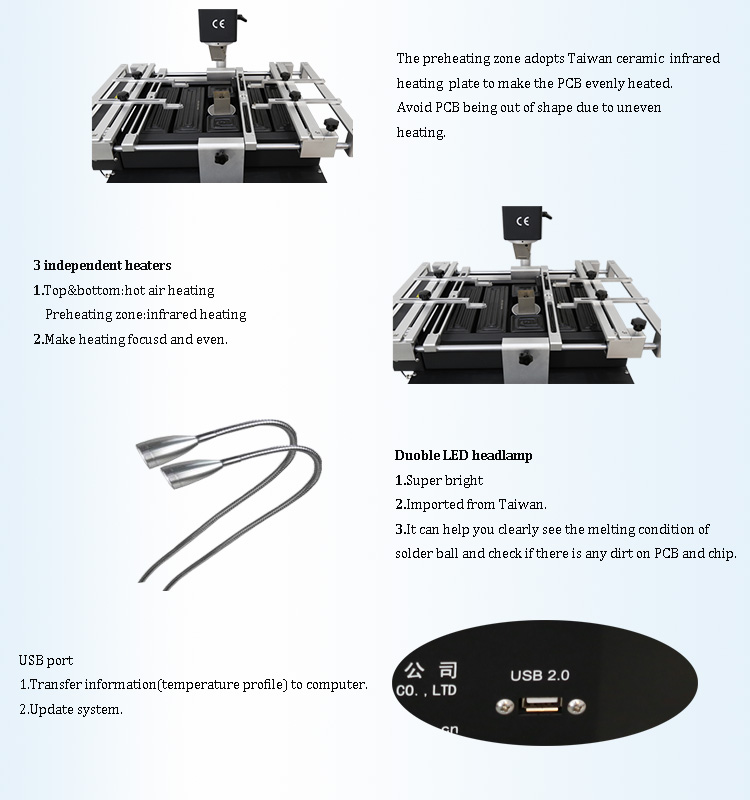

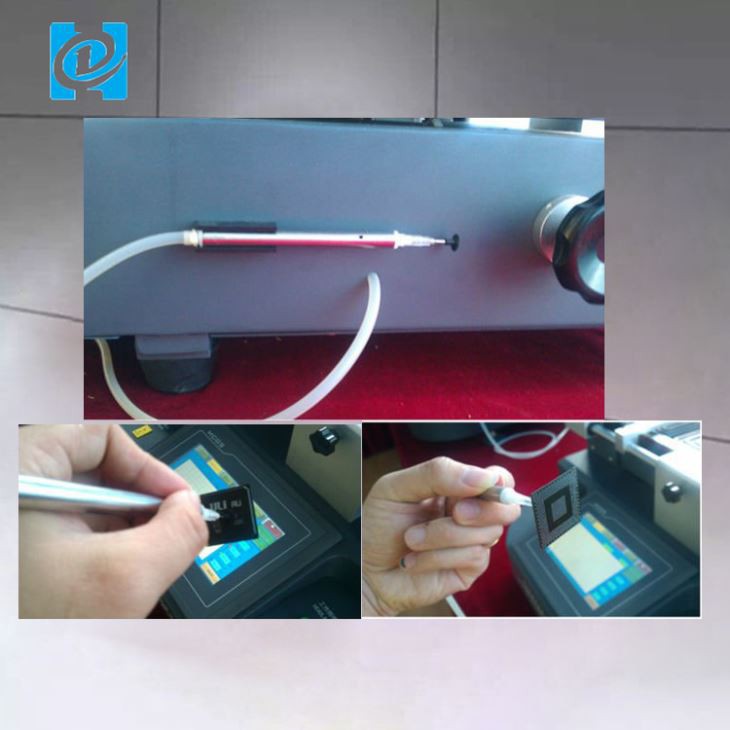

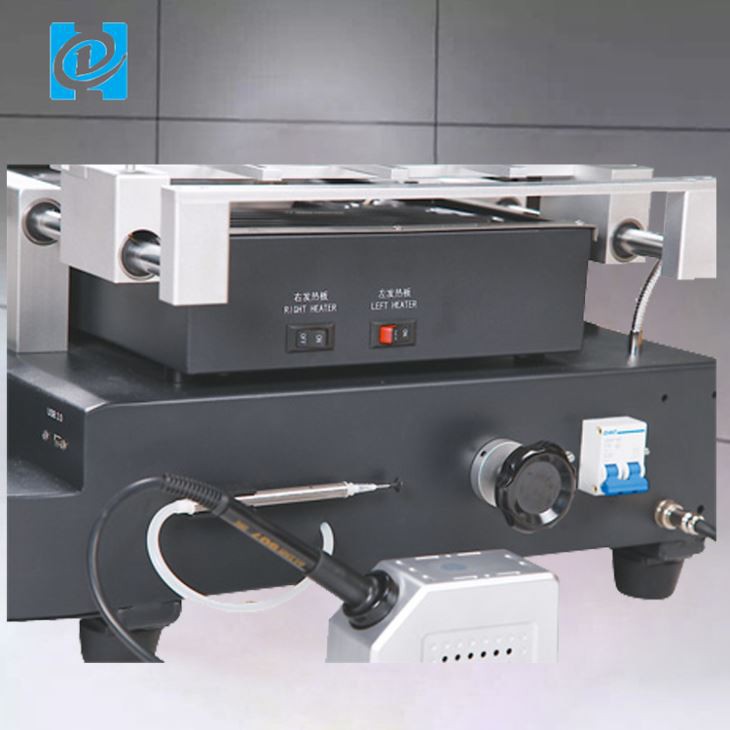

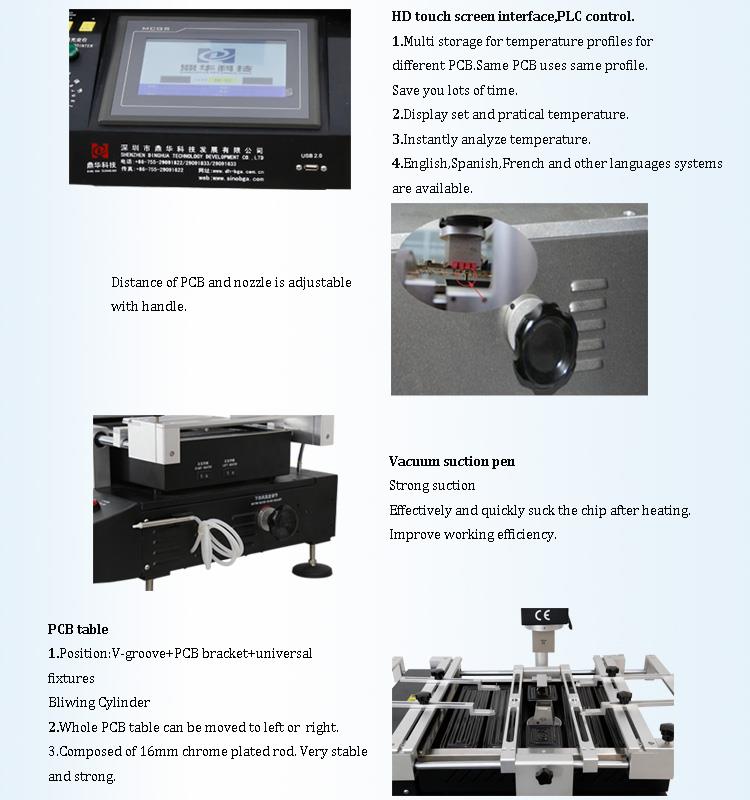

5.Imatges detallades de DH-A1L BGA REWORK STATION

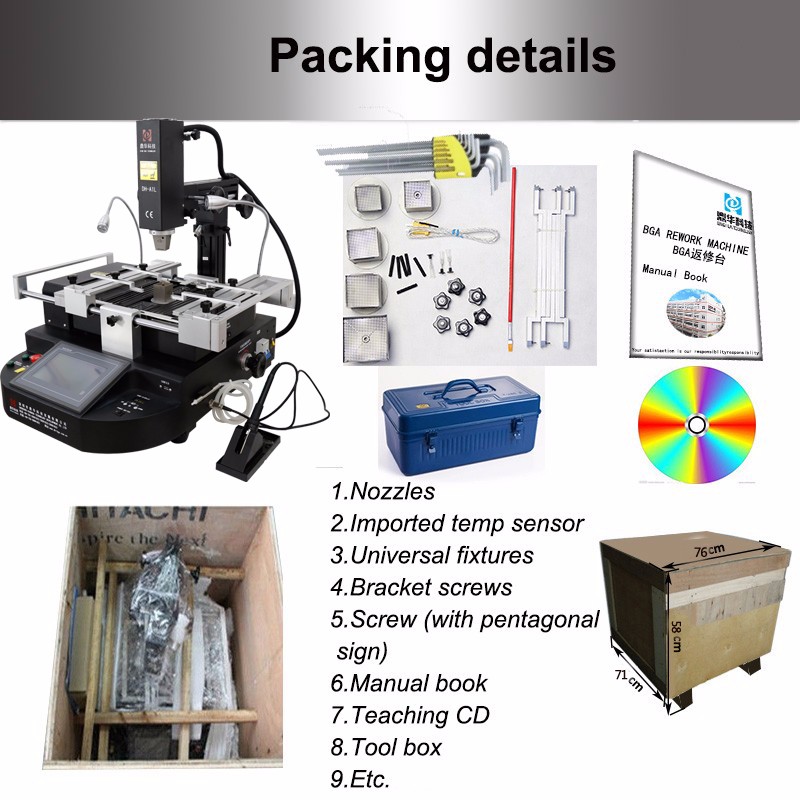

6. Detalls d'embalatge i lliurament de DH-A1L BGA REWORK STATION







Detalls de lliurament de DH-A1L BGA REWORK STATION

Enviament:

1. L'enviament es farà dins dels 5 dies laborables després de rebre el pagament.

2.Enviament de lliurament ràpid per DHL, FedEX, TNT, UPS i altres maneres, com ara per mar o per aire.







8.Article similar

Estació de retreball bga

màquina de reparació mòbil

estació de retreball del chipset BGA del telèfon mòbil

Estació de retreball del chipset de la tauleta

estació de retreball del router

Sistema de reparació de chipset BGA per a portàtils

Sistema de soldadura de reparació de chipset de telèfon intel·ligent BGA

Màquina de soldadura de reparació BGA

Màquina de soldadura de chipset BGA

Estació de reparació BGA

Estació de desoldar BGA





9. Notes

Com tots sabem a hores d'ara, la Playstation 3 (PS3) pot patir la temuda Llum groga de la mort (YLOD) i la Xbox 360 pot patir el problema.

anomenat Anell Roig de la Mort (RROD). Això es produeix a causa d'un defecte del fabricant quan es crea el tauler i no té en compte les grans quantitats de calor

generat mentre es juga amb el sistema durant llargs períodes de temps.

A causa de l'estrès tèrmic de la GPU (xip gràfic que controla totes les imatges elegants del vostre joc), la soldadura que forma una connexió entre el xip i el

el tauler finalment es trenca. Amb aquesta interrupció, el vostre sistema llançarà el temible error de la llum intermitent de la mort. Reparació del mètode Reball: una reparació de reball és el mateix

procediment com el reflux, però amb uns quants passos més. En lloc d'escalfar el xip i deixar que la soldadura que hi ha a sota es fongui, el xip s'escalfa al

punt on es pot treure del tauler.

Ara, quan s'elimina el xip, hi ha uns 200+ petits punts de soldadura que s'han de netejar amb un soldador. Ah, i per no dir que cal

netegeu el tauler, ja que també conté 200+ punts de soldadura que queden del residu. Després de netejar tot el que s'hagi netejat, ara heu d'alinear 200+ petites boles de soldadura al

xip amb una plantilla i un muntatge especials. Dir-ho és fàcil, però fer-ho no ho és. Només aquesta és la part més molesta i que consumeix més temps d'una reball mentre aboqueu massa

quantitats de boles en una plantilla amb l'esperança que cadascuna d'aquestes 200+ boles estigui col·locada correctament al xip. Després de fer-ho, heu de treure la plantilla i allà

sempre hi haurà unes quantes boles que s'hauran de buscar.

Un cop fet això, només s'ha d'escalfar el xip fins al punt que les boles 200+ es fonguin al xip i s'hi quedin. Després d'això, espereu que es refredi. Aleshores, tu

Torneu-lo a col·locar a la placa i torneu-lo a escalfar per fondre el xip a la placa base. I ara teniu un sistema reballat! De vegades pot ser molt frustrant si

fins i tot una pilota estava desalineada.
