Màquina de soldadura òptica BGA semiautomàtica
1. Introducció del producte Disseny de col·locació i soldadura d'un sol eix Òptica de visió dividida amb il·luminació LED Col·locació de precisió dins de +/- 0.0002" o 5 micres Sistema de mesura de força amb control de programari Panell de control de pantalla tàctil de 7", resolució 800*480 Tancat Control de procés de bucle a...
Descripció
1. Presentació del producte
- Col·locació d'un sol eix i disseny de soldadura
- Òptica de visió dividida amb il·luminació LED
- Precisió de col·locació de precisió en +/- 0,0002" (5 micres)
- Sistema de mesura de força amb control de programari
- Panell de control de pantalla tàctil de 7" amb resolució de 800x480
- Control de procés en bucle tancat
- Jogging en procés del capçal de reflux
- Apuntador làser per al posicionament de PCBA
2.Especificacions del producte
| Dimensions (L x P x A) en mm | 660 x 620 x850 |
| Pes en kg | 70 |
| Disseny antiestàtic (s/n) | y |
| Potència nominal en W | 5300 |
| Tensió nominal en VAC | 220 |
| Calefacció superior | Aire calent 1200w |
| Calefacció més baixa | Aire calent 1200w |
| Zona de preescalfament | Infrarojos 2700w, mida 250x330mm |
| Mida del PCB en mm | de 20 x 20 a 370 x 410(+x) |
| Mida dels components en mm | d'1 x 1 a 80 x 80 |
| Funcionament | Pantalla tàctil integrada de 7 polzades, resolució 800 * 480 |
| Símbol de prova | CE |
ElEstacions de retreball DH-A2 SMD/BGAinclouen les últimes tecnologies de visió i control de processos tèrmics. Les plaques de circuits impresos i els substrats, inclosos components com ara BGA, CSP, QFN, Flip Chips, PoP, matrius a nivell de wafer i molts altres SMD, es processen amb resultats d'alta qualitat constantment. La mecànica precisa i el programari avançat simplifiquen la col·locació, la soldadura i la reelaboració dels components. La implicació de l'operador és mínima, cosa que fa que aquests sistemes siguin fàcils de configurar i utilitzar. Disponibles tant en configuracions de banc com autònomes, aquestes màquines són ideals per a prototips de R+D, NPI, enginyeria, laboratoris d'anàlisi de fallades, així com entorns de producció OEM i CEM. L'automatització, les capacitats de la màquina i la facilitat d'ús són fonamentals tant per a les aplicacions de prototip com per a les aplicacions de volum de producció que requereixen coherència i qualitat.

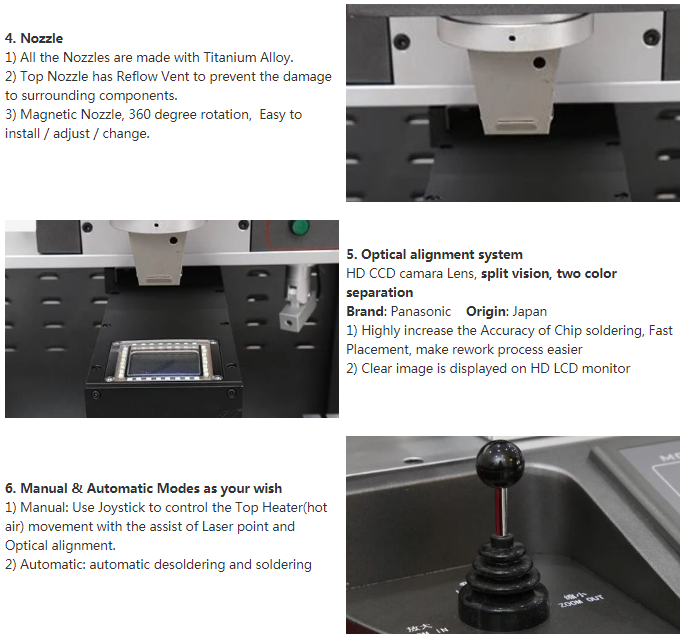

4.Detalls del producte
5.Qualificacions del producte
6. Els nostres serveis
Dinghua Technology és un fabricant líder d'equips per a unió de matrius de submicres i reelaboració avançada de SMD.
Les nostres màquines són igualment adequades per al seu ús en laboratoris de recerca com en producció industrial.
Oferim formació gratuïta als nostres clients, oferim una garantia d'{0}}anys i assistència tècnica de per vida.
7. Preguntes freqüents
La reelaboració de components BGA amb matrius de boles grans, unitats de processador (CPU), xips gràfics (GPU) i CSP amb matrius de pas fi requereix configuracions especials de dispositius que combinen una gestió tèrmica precisa amb una alta precisió de col·locació i una òptica d'alta resolució per garantir la reelaboració. processos amb juntes de soldadura lliures de buits i alineació precisa. La demanda de més funcionalitat i rendiment en PCB més petits continua la tendència dels dispositius miniaturitzats i cada cop més complexos amb una densitat d'embalatge extrema i un nombre creixent d'E/S.
Sovint, el retreball BGA s'utilitza com a sinònim de retreball SMD. Per tant, gran part de la informació d'aquest document no només és vàlida per a paquets de matriu, sinó també per a la reelaboració SMD en general, mostrant estratègies de reelaboració per a aquests components i solucions aprovades de Dinghua.
