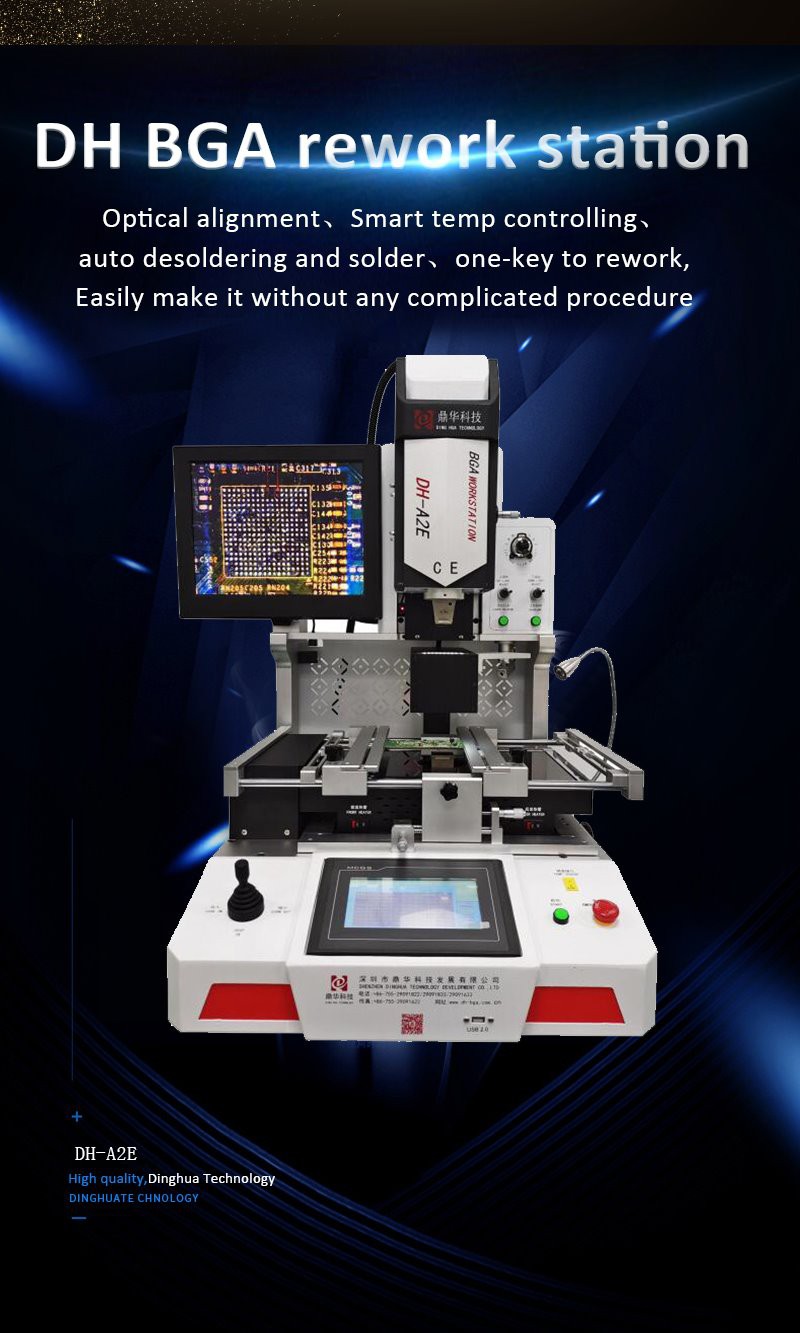

Reparació de la placa Asic Hash



Reparació de taulers hash Asic

Actualitzat amb un nou aspecte i una millor configuració: sistema d'alineació òptic, control intel·ligent de la temperatura,

desoldar/eliminar i soldar automàticament, amb una sola tecla per començar, que permet que es pugui operar fàcilment sense

qualsevol tràmit complicat.

Paràmetre del producte

Font d'alimentació	220V 50/60Hz
Potència nominal	5000W
Potència de l'escalfador superior	1200W
Potència de l'escalfador inferior	1200W
Potència IR	2400W
Posició del PCB	La ranura en V, la plataforma PCB amb accessoris és mòbil a l'eix X
Control de temperatura	PID calculant, termoparell de bucle tancat
Precisió de muntatge	0,01 mm
Espai mínim de xip	0,1 mm

Moviment	Control de PLC
Mida del PCB	Mínim 10 * 10 mm, màxim 450 * 400 mm
Mida del xip	1 * 1 ~ 80 * 80 mm
Dimensió	600*700*850mm
Pes net	70 kg

Il·lustració del producte

Elements	Funció o ús
Monitor de pantalla	Imatge del xip i la placa base a la reparació de la placa de control Antminer L3
Broquet superior	Recollida d'aire calent per a la calefacció
Sistema d'alimentació	Porta o recicla automàticament un xip t9+ reparació de la placa hash
CCD òptic	Alineació i muntatge visibles
Preescalfament IR	Zona de preescalfament
Interruptor IR esquerre	Activa/desactiva l'antminer l3+ substitució de la placa hash
Joystic	Zoon dins/fora
Pantalla tàctil	Per configurar la temperatura i el temps, repara el tauler hash de antminer
Port USB	Carregueu programari o baixeu el perfil de temperatura
Micmetres	Ajusteu la reparació de la placa hash de +/-15mm l3

Termoparell	Temperatures externes provades
Comença	Comença a treballar reparació del tauler de control
Parada d'emergència	Deixeu d'executar la substitució de la placa hash d'antminer s9
Pom amunt i avall	Amunt i avall
Interruptor IR dret	Activa/desactiva la reparació de la placa hash s17
Broquet inferior	Recollida d'aire calent per a la calefacció
Llum	Reparació de la placa hash d'il·luminació s9
Inici de la llum	Encendre/apagar
Posició làser	Per localitzar ràpidament la reparació del tauler hash Antminer
brillantor CCD	S'ha ajustat la brillantor
HR adj.	Flux d'aire calent ajustat
Angle giratori	Reparació de tauler girat amb xip

Detalls explicats

Pantalla: 1080P, 15 polzades. Xip i placa base imatges clarament per alinear i muntar

Soldadura i recollida

Els tubs de buit i la calefacció superior estan en 1, s'acumulen automàticament després de la desoldació i

muntatge automàtic després de l'alineació visible. antminer l3+ reparació de la placa hash

Reparació fonamental del tauler de hash Antminer

3 zones de calefacció independents, 2 d'elles són escalfadors d'aire calent, 1 d'elles és infraroja; aire calent

per treure/dessoldar i soldar, l'àrea de preescalfament IR és més gran per a una placa base més gran preescalfada.

Conjunt de paràmetres

Pantalla tàctil de 7 polzades, es poden configurar i emmagatzemar tants com perfils de temperatura.

PID per al control de la temperatura, 16 segments per a la temperatura i el temps establert, que assegura

les plaques base i el xip es poden protegir com a màxim. Reparació de la placa hash antminer s9

Coneixements rellevants:

maquinari

1. Maquinari

1.1 Potència

1.1.1 La font d'alimentació funciona amb normalitat

Nota: el funcionament normal significa que el ventilador de refrigeració de la CPU de la placa base pot girar i el ventilador de la targeta gràfica pot girar.

1.Problema: hi ha 6 targetes gràfiques al prestatge, que entren al sistema normalment, però només es mostren 2 targetes gràfiques a l'adaptador de pantalla i la potència de càlcul només es pot executar en dues targetes gràfiques. (Feu clic amb el botó dret a "El meu ordinador" > "Propietats" > "Gestor de dispositius" > "Adaptadors de pantalla" per veure'l).

Resposta: si la font d'alimentació està danyada, només pot suportar dues targetes gràfiques. La substitució de la font d'alimentació solucionarà el problema.

2.Problema: quan s'insereixen dues targetes gràfiques a les ranures per a targetes gràfiques de la placa base, la pantalla s'encén i es pot accedir al sistema. Tanmateix, quan s'afegeixen més de dues targetes gràfiques, el sistema no es pot encendre i no es pot arrencar al sistema.

Resposta: si la font d'alimentació està danyada, només pot suportar dues targetes gràfiques. La substitució de la font d'alimentació solucionarà el problema.

1.1.2 La font d'alimentació no funciona correctament

Nota: "No funciona correctament" significa que el ventilador de refrigeració de la CPU de la placa base no gira i el ventilador de la targeta gràfica no gira.

1.Problema: el ventilador de refrigeració de la CPU no gira i el ventilador de la targeta gràfica no gira.

Resposta:

• Pas 1: comproveu si els cables d'alimentació 24-pin i 4-pin estan connectats correctament a la placa base.
• Pas 2: comproveu si el cable de la targeta gràfica de la font d'alimentació està connectat correctament a la targeta gràfica.

2.Problema: després de comprovar el cablejat i confirmar que tot està connectat correctament, el sistema encara no funciona.

Resposta: Pot haver-hi un error dins de la font d'alimentació. La substitució de la font d'alimentació solucionarà el problema.

3.Problema: l'alimentació es talla automàticament.

Resposta: utilitzeu un provador de fonts d'alimentació per comprovar si la tensió és estable. Substituïu la font d'alimentació si la tensió és inestable.

1.2.1 Funcionament normal de la targeta gràfica

Nota: El funcionament normal es refereix a la rotació correcta i la dissipació de calor del ventilador de la targeta gràfica.

1.Problema: totes les targetes gràfiques del bastidor funcionen amb normalitat, però la potència de càlcul només es pot executar en algunes de les targetes gràfiques.

Resposta: comproveu si els controladors de totes les targetes gràfiques estan actualitzats. (Feu clic amb el botó dret a "El meu ordinador" > "Propietats" > "Gestor de dispositius" > "Adaptadors de pantalla" per veure'l).

2.Problema: després d'entrar al sistema, apareix un missatge d'error tal com es mostra a la figura 1.

Resposta: aquest error suggereix que a la targeta li falta una BIOS. Heu de tornar a refrescar la BIOS. (Reinicieu la targeta gràfica i reinicieu el sistema).

3.Problema: visualitzeu la informació de la targeta gràfica a l'AMD-GPU i us demana que no hi ha VBIOS ni cap informació d'extensió de targeta de vídeo.

Resposta: aquest missatge indica que no hi ha VBIOS. Proveu de canviar les ranures per a targetes o utilitzar un cable d'extensió diferent.

1.2.2 La targeta gràfica no pot funcionar amb normalitat

Problema: el ventilador de la targeta gràfica no gira correctament i no pot dissipar la calor.

Resposta:

• Pas 1: comproveu si el cable d'extensió de la targeta gràfica està connectat correctament.
• Pas 2: substituïu el cable d'extensió si cal.
• Pas 3: comproveu si el cable d'alimentació de la targeta gràfica està malmès o no està connectat correctament.
• Pas 4: si la targeta gràfica encara no funciona, és possible que estigui danyada.

1.3 Placa base

1.3.1 Funcionament normal de la placa base

Nota: El funcionament normal es refereix al funcionament correcte del ventilador de refrigeració de la CPU.

Problema: no es pot executar la potència de càlcul de la targeta gràfica amb normalitat (després d'eliminar els problemes amb la targeta gràfica i la font d'alimentació).

Resposta: si s'han comprovat tant la targeta gràfica com la font d'alimentació i funcionen correctament, però l'energia de càlcul encara no està disponible, el problema pot ser amb la ranura de la targeta gràfica de la placa base.

1.3.2 La placa base no pot funcionar

1.Problema: el ventilador de refrigeració de la CPU de la placa base no gira (després de resoldre problemes d'alimentació).

Resposta:

• Pas 1: comproveu si el cable del ventilador de refrigeració de la CPU està connectat correctament a la placa base.
• Pas 2: comproveu si la placa base està danyada.

2.Problema: el ventilador de refrigeració de la CPU gira de manera intermitent.

Resposta: després de substituir el xip de la CPU, comproveu si pot funcionar amb normalitat.
