Estació de reelaboració de Ball Grid Array
El DH-A2E representa un salt endavant en la tecnologia de retreball, combinant l'automatització industrial amb una precisió sub-mil·limètrica per fer front a les reparacions de PCB més difícils. Aquesta-estació de retreball de matriu de graella de boles amb totes les funcions està dissenyada per a entorns on la repetibilitat, el temps de funcionament i els resultats impecables no són-negociables.
Descripció

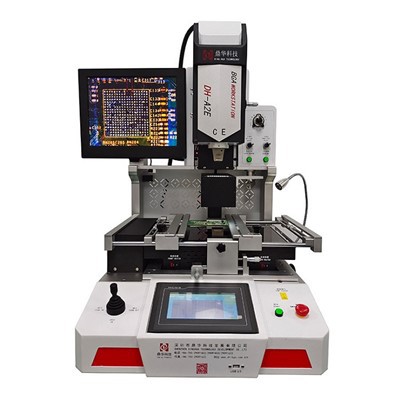

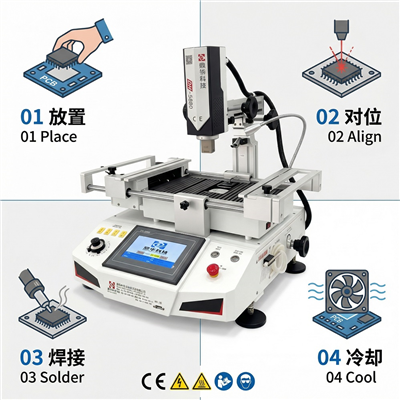

DH-A2E: la propera evolució en la reelaboració automàtica de precisió
El DH-A2E estableix un nou punt de referència per a la reparació automatitzada de PCB d'alta-precisió. Dissenyat com un avançatestació de reelaboració de matriu de quadrícula de boles, integra l'alineació òptica amb cicles de selecció-i-de col·locació, desoldadura i soldadura totalment automatitzats, reduint significativament la dependència de l'operador i l'error humà.
Dissenyat per a la precisió i la facilitat d'ús, aixòestació de retreball smdaconsegueix especificacions notables: control de temperatura dins de ± 1 grau i precisió de posicionament de 0,01 mm. La seva interfície de pantalla tàctil-intuïtiva amb programes-carregats prèviament permet als tècnics de tots els nivells d'executar complexosreelaboració de bga automàticaprocessos amb confiança. Des de delicats micro-BGA fins a components grans, el DH-A2E gestiona una àmplia gamma de reparacions SMT, la qual cosa el converteix en la pedra angular ideal per a qualsevol laboratori de reparació d'electrònica moderna o línia de producció que busqui augmentar el rendiment i la consistència.
Avantatges dels productes

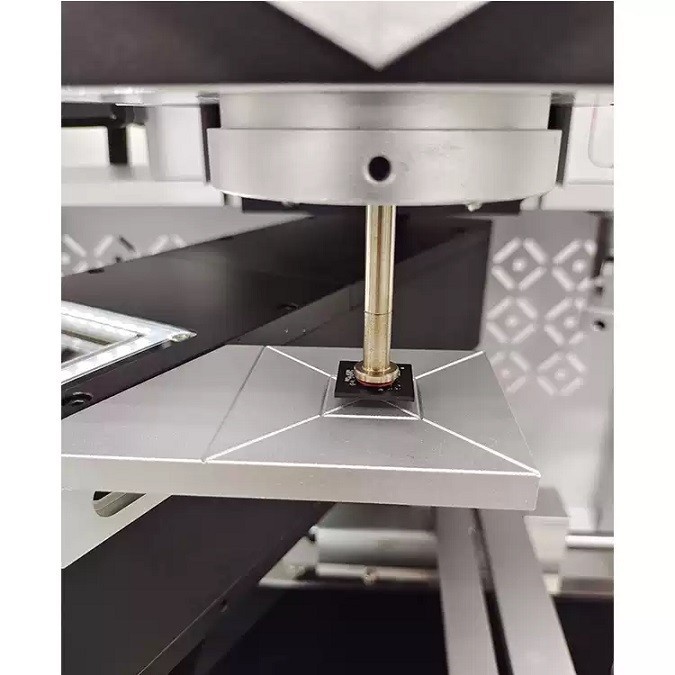

1.Cicle de retreball totalment automatitzat:Gaudeix d'una veritable operació sense mà-amb l'eliminació, la col·locació i la soldadura automàtica dels xips. El sistema de visió integrat i la manipulació automatitzada del material (pick, feed, positioning camera) completen areelaboració de bga automàticaprocés que minimitza la intervenció manual i maximitza el rendiment.

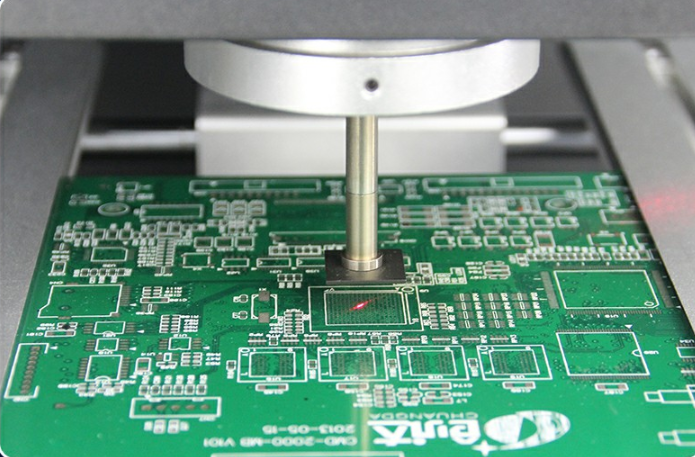

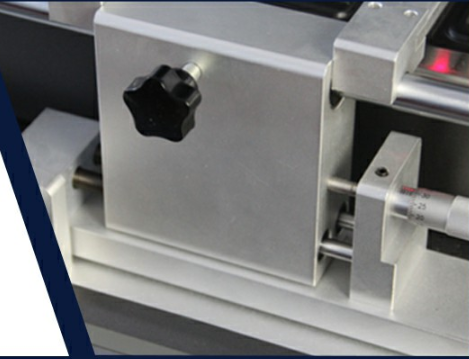

2. Sub-alineació de precisió mil·limètrica:Un sistema d'alineació òptica d'alta{0}}precisió integrat, combinat amb una corredissa lineal motoritzada (ajust fi dels eixos X, Y, Z-), garanteix la col·locació dels components amb una precisió de0,01 mm, eliminant pràcticament la desalineació.

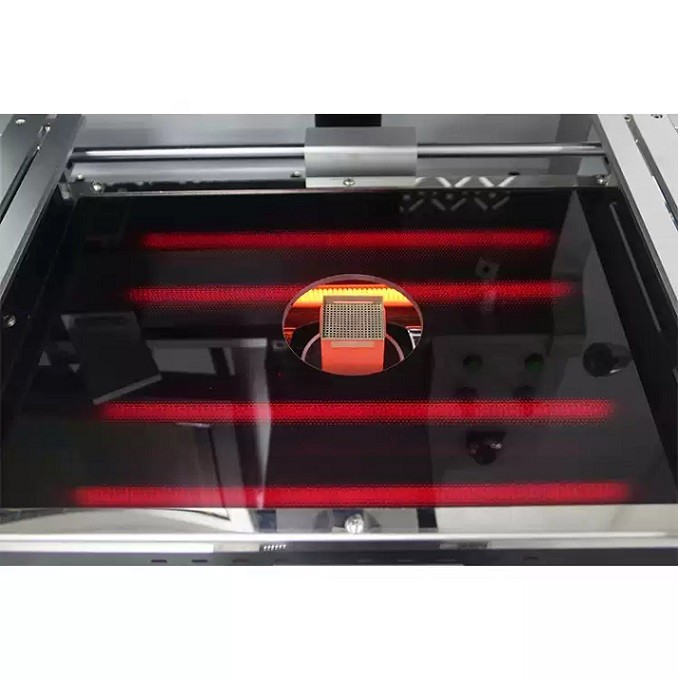

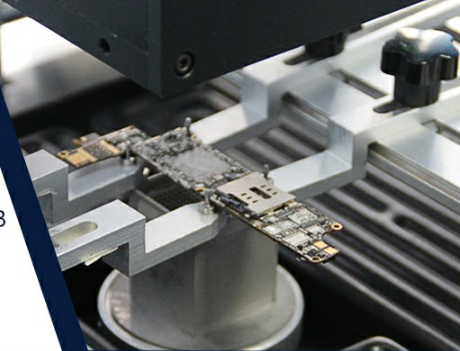

3.-Gestió tèrmica de grau industrial:Un sistema de calefacció independent de tres -zones (superior, inferior, preescalfament) amb control de termoparell tipus -bucle K{- tancat manté una desviació de temperatura dins de±1 grau. L'escalfador inferior d'àrea gran-admet diverses mides de PCB per a un escalfament uniforme.

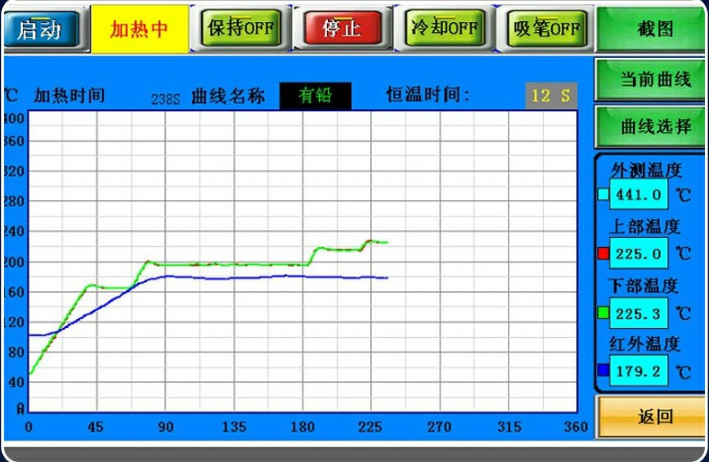

4.Control de pantalla tàctil-intuïtiu:El PC industrial amb pantalla tàctil HD i control PLC ofereix tant modes manual com automàtic. Proporciona gràfics de-corbes de temperatura en temps real, anàlisis i emmagatzema perfils amplis per a operacions d'un-toc, simplificant tasques complexes.
Paràmetres dels productes
| Categoria | Especificació |
|---|---|
| Model | DH-A2E |
| Potència total | 5700W |
| Zones de calefacció | 3 (superior: 1200 W, zona inferior 2: 1200 W, zona 3: 3200 W) |
| Font d'alimentació | AC220V ±10%, 50/60Hz |
| Control de temperatura | Bucle-tancat amb termoparell de tipus K- |
| Precisió de la temperatura | ±1 grau |
| Precisió de posicionament | 0,01 mm |
| Màx. Mida del PCB | 450 x 500 mm |
| Min. Mida del PCB | 10 x 10 mm |
| Mida de xip compatible | 2x2 mm a 80x80 mm |
| Min. Chip Pitch | 0,1 mm |
| Dimensions (LxWxH) | 600 x 700 x 850 mm |
| Pes net | 70 kg |
Dissenyat per al Taller Professional:
Més enllà de les especificacions bàsiques, el DH-A2E està dissenyat per a l'ús professional diari. Funcions com el flux d'aire ajustable per a components petits, broquets giratoris de 360 graus, accessoris universals, refrigeració ràpida i alertes de veu creen un flux de treball perfecte. És accidentatestació de retreball smdLa construcció, la certificació CE i les funcions de seguretat d'emergència garanteixen un funcionament fiable i segur en entorns exigents.
Ideal per a:Serveis de fabricació d'electrònica (EMS), centres de reparació d'alta-fiabilitat (automoció, aeroespacial, mèdic), departaments d'R+D i qualsevol operació que requereixi un reelaboració de precisió fiable i automatitzada.
Detalls dels productes
La nostra empresa
Tecnologia Shenzhen Dinghua: dissenyat amb precisió per al vostre èxit
Al món de l'electrònica avançada, on la densitat dels components augmenta i les toleràncies es redueixen a micres, la precisió no és només un avantatge-és un imperatiu. Shenzhen Dinghua Technology es va fundar l'any 2011 amb una missió clara: equipar els fabricants i especialistes en reparació amb les eines intel·ligents necessàries per dominar aquesta complexitat.
Estem a la intersecció devisióiacció. La nostra cartera de sistemes d'inspecció de raigs X d'alt rendiment--i estacions de retreball BGA automatitzades està dissenyada per transformar reptes crítics-des de detectar defectes de soldadura ocults fins a executar reparacions impecables de microprocessador-en processos fiables i repetibles.
Què defineix la tecnologia Dinghua?
Arrels profundes de la indústria:No només venem equips; cultivem l'experiència. El nostre equip de R+D dedicat viu a l'avantguarda de la tecnologia SMT i NDT, assegurant-nos que les nostres solucions neixen d'una comprensió profunda dels vostres reptes de producció i reparació-reals.
El pont cap a la intel·ligència:Som especialistes en crear sinergies. En integrar una mecànica precisa amb sistemes de control intel·ligents i un programari perspicaç, oferim més que màquines autònomes-que proporcionemfluxos de treball connectatsque milloren la presa de decisions{0}}i la traçabilitat.
Col·laboració més enllà del producte:El nostre compromís es cristal·litza després de la instal·lació. Oferim assistència tècnica integral, assistència amb aplicacions i servei sensible, formant col·laboracions destinades a maximitzar el temps de funcionament operatiu i el retorn de la inversió.
Impulsats per una cultura d'innovació pragmàtica i integritat inquebrantable, ens dediquem a avançar en els estàndards de qualitat i eficiència en la fabricació i reparació d'electrònica a tot el món. Construïm el futur de la precisió, junts.
