Estació de retreball BGA amb alineació òptica

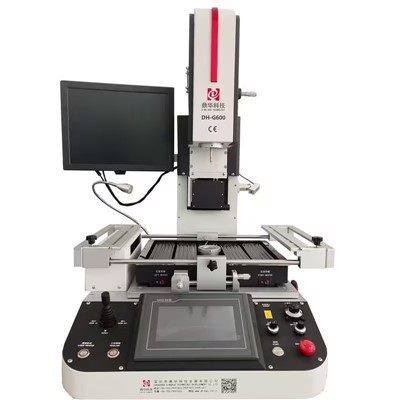

Dinghua DH{0}}A2E és una estació de retreball BGA amb alineació òptica que s'utilitza en la reparació de PCB d'alta precisió. Té tres zones de temperatura independents, càmera CCD d'alineació òptica, ventosa de buit, pantalla tàctil HD, visualització del perfil de temperatura en temps real, etc. reparació de circuits integrats complexos i seguretat per a la PCB.
Descripció
Descripció dels productes
Dinghua DH-A2E és una estació de retreball BGA amb alineació òptica que ofereix una solució fiable per als professionals que manipulen components SMD i BGA complexos que es troben en telèfons intel·ligents, ordinadors portàtils, mòduls de comunicació i diverses plaques de control industrials.
El nucli del DH-A2E és el seu avançat sistema de calefacció d'aire calent-combinat amb la calefacció inferior infraroja. Aquest disseny de tres zones de temperatura independents ofereix una distribució de temperatura estable i uniforme a tot el tauler per reduir l'estrès tèrmic i evitar la deformació del PCB. L'estació també pot controlar els perfils de temperatura amb precisió, l'estació garanteix un refluig segur i coherent per a components com ara BGA, QFN, SOP, CSP i altres dispositius-de pas fi.
El DH-A2E inclou un sistema d'alineació òptica que permet la col·locació precisa dels xips abans de soldar. La càmera d'alta-resolució i la plataforma d'imatge ajustable permeten als operadors alinear les boles de soldadura i els coixinets de PCB amb precisió, reduint el risc de desalineació i errors de reelaboració.
Dissenyada tant per a tècnics experimentats com per a principiants, l'estació integra una interfície de control intuïtiva amb una gestió de la temperatura basada en programes-. Els operadors poden emmagatzemar, editar i perfils de temperatura. Els operadors també poden utilitzar dispositius d'elevació automàtics, visualització del perfil de temperatura-en temps real i tres zones de temperatura independents per augmentar la facilitat d'ús-i la seguretat de l'operador.
Especificació de productes
|
Item
|
Paràmetre
|
|
Font d'alimentació
|
AC220V±10% 50/60Hz
|
|
Potència total
|
4900w
|
|
Potència superior
|
1200w
|
|
Potència inferior
|
1200w
|
|
Potència Infarada
|
2400w
|
|
Dimensió
|
77 * 81 * 102 mm
|
|
Mode d'operació
|
Automàtic + Manual
|
|
Emmagatzematge del perfil de temperatura
|
10.000 grups
|
|
Control de temperatura
|
Sensor K + bucle tancat
|
|
Precisió de la temperatura
|
±1 grau
|
|
Precisió de la posició
|
± 0,01 mm
|
|
Mida del PCB
|
Màxim 400×450 mm Mínim 10×10 mm
|
|
Xip BGA
|
2 * 2-80 * 80 mm
|
|
Sensor de temperatura extern
|
1 unitat (opcional)
|
|
Pes net
|
70 kg
|
|
Tipus de màquina
|
Escriptori
|
|
Espaiat mínim entre xips
|
0,1 mm
|
|
Píxel de la càmera
|
6 milions
|
|
Alimentació amb xips
|
prendre o posar automàticament
|
|
Posicionament PCBA
|
Posicionament intel·ligent amunt i avall, el "suport de 5 punts" inferior amb PCBA de fixació de ranura per a targetes de tipus v-que es pot ajustar lliurement en
Direcció de l'eix -X, amb accessoris universals externs
|
|
Posició BGA
|
Posicionament làser ranura per a targetes en forma de v-i accessoris universals
|
|
Lent CCD òptic
|
Sortida, enrere i enfocament automàticament
|
Detalls dels productes
Pantalla tàctil HD
Aquesta màquina ofereix tres modes-soldar, desoldar i posició. Els operadors poden seleccionar el mode més adequat per a cada tasca de reelaboració. Proporciona un control de la temperatura-en temps real per a l'escalfador superior, l'escalfador inferior i la zona de calefacció per infrarojos, garantint un control precís durant tot el procés. Els operadors poden emmagatzemar, editar i replicar el valor de temperatura del perfil de temperatura. Les funcions essencials, com ara l'inici, l'aturada i la refrigeració, són totalment controlables per a un funcionament segur i eficient. Aquesta màquina està equipada amb un sistema d'alineació òptica, però també és compatible amb l'alineació manual. Donant al tècnic la flexibilitat per ajustar la posició dels components.
Càmera CCD d'alineació òptica
Càmera digital d'alta{0}definició CCD, zoom òptic automàtic, posicionament làser. La lent de la càmera CCD és d'extensió i retracció automàtica plegable.
La imatge es mostrarà a la pantalla del monitor i es pot ampliar i reduir per a una alineació precisa.
Joystick
El joystick permet un control precís de la posició de la càmera, permetent ajustaments verticals suaus (amunt i avall). També gestiona les funcions d'ampliació i allunyament de la càmera CCD, la qual cosa permet als operadors optimitzar fàcilment la imatge que es mostra al monitor.
Sistema de recollida al buit
El sistema de recollida al buit aixeca automàticament el xip després de desoldar. Equipat amb un dispositiu de seguretat de detecció de pressió-per evitar una força excessiva cap avall, protegint eficaçment la PCB dels danys.
Zona de preescalfament d'infrarojos
La zona de preescalfament d'infrarojos garanteix una distribució uniforme de la calor, reduint eficaçment l'estrès tèrmic i proporcionant una millor protecció per a la placa base.
Punter làser
El punter làser ajuda a posicionar amb precisió la placa base del PCB, assegurant una alineació precisa durant el procés de reelaboració.
