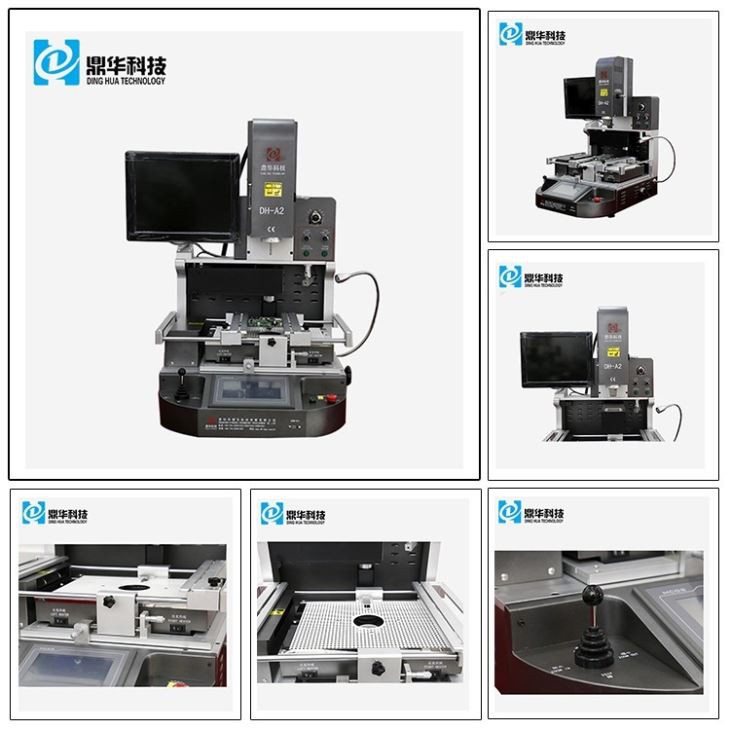

Sistema de soldadura SMT infraroja DH-A2
1.HD CCD Sistema d’alineació òptica per a la posicionament2. Seguretat Funció de seguretat amb protecció d’emergència3.TOP Capçal de calefacció i capçal de muntatge 2 en 1 disseny4.TOP Flux d’aire ajustable per satisfer la demanda de qualsevol xip
Descripció

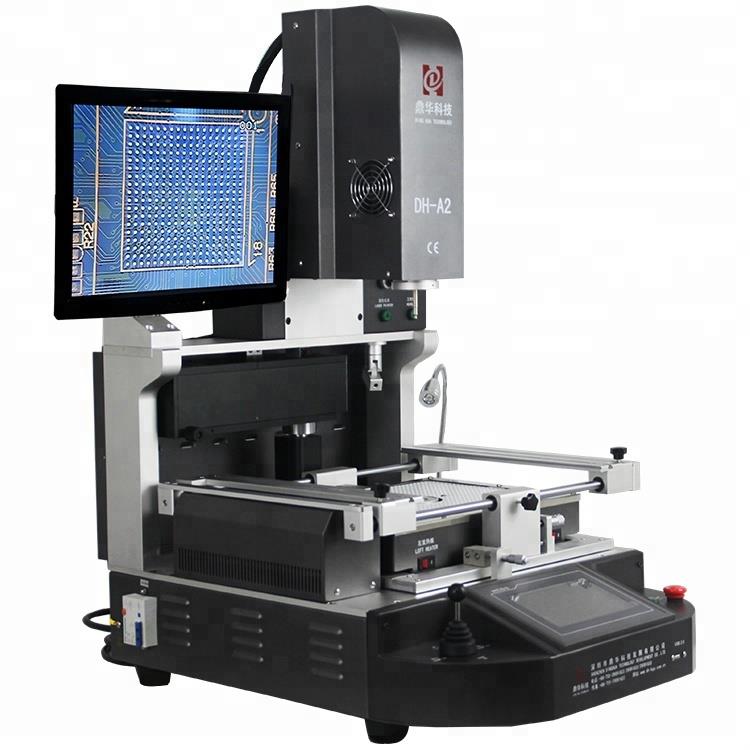

Sistema de soldadura SMT infraroja DH-A2
DH -A2 de Shenzhen Dinghua Technology és una estació de reelaboració semi -automàtica / híbrida IR + Hot -Air SMT adaptada al telèfon mòbil, ordinador portàtil, consola de jocs i reparacions de la placa base electrònica. Integra:
- Escalfadors d'aire calent superior i inferior (≈ 1.200 W cadascun)
- Zona de preescalfament d’infrarojos inferiors (≈ 2.700-3.000 W) per escalfar PCBs i components uniformes de PCB
- Sistema de visió amb càmera CCD i posicionament làser opcional per a alineació precisa.
- Industrial PC / PLC i pantalla tàctil integrada HMI, modes automàtics / manuals de suport, recollida de buit, detecció de posició, emmagatzematge de perfil i anàlisi
|
Especificacions
|
|||
|
1
|
Potència total
|
5300w
|
|
|
2
|
3 escalfadors independents
|
Aire calent de 1200W, aire inferior de 1200W, preescalfament infraroig inferior a 2700W
|
|
|
3
|
Voltatge
|
AC220V ± 10% 50/60Hz
|
|
|
4
|
Peces elèctriques
|
7 '' Pantalla tàctil + Mòdul de control de temperatura intel·ligent d'alta precisió + Controlador del motor d'asperació + PLC + LCD Visualització + Sistema de CCD òptic d'alta resolució + Posició làser
|
|
|
5
|
Control de la temperatura
|
K-Sensor de llaç tancat + PID Compensació de temperatura automàtica + mòdul temp, precisió de la temperatura dins de ± 2 graus.
|
|
|
6
|
Posicionament del PCB
|
V-Groove + Fixació Universal + Prestatgeria PCB mòbil
|
|
|
7
|
Mida del PCB aplicable
|
Màxim 370x410mm min 22x22mm
|
|
|
8
|
Mida BGA aplicable
|
2x2mm ~ 80x80mm
|
|
|
9
|
Dimensions
|
600x700x850mm (l*w*h)
|
|
|
10
|
Pes net
|
64 kg
|
|
Característiques avançades
① El flux d’aire calent superior es pot ajustar per complir els requisits de diversos xips.
② Admet la desoldització automàtica, el muntatge i la soldadura.

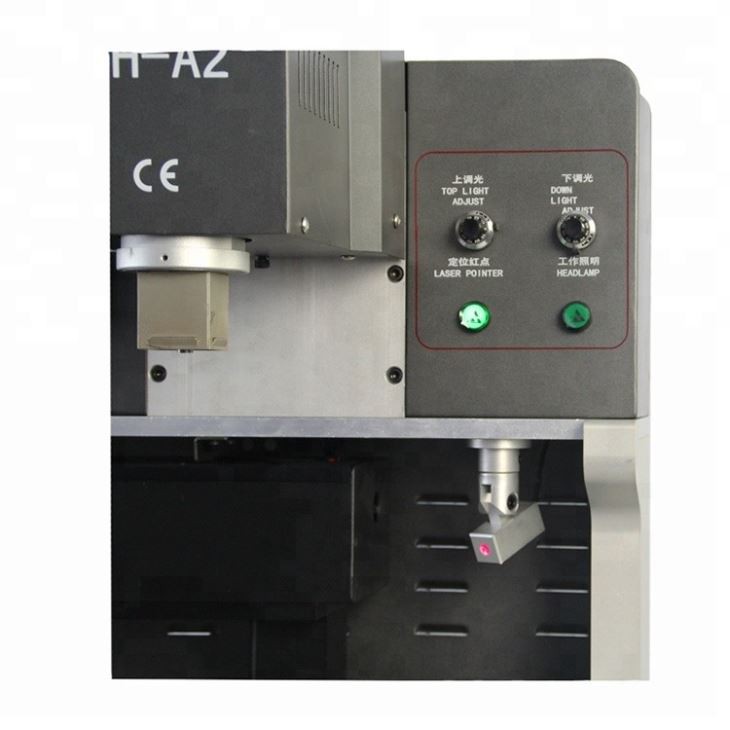

③ Sistema de posicionament làser integrat per a l'alineació ràpida del PCB.
④ Sistema de calefacció per infrarojos amb tres escalfadors independents.
⑤ El capçal de muntatge inclou un dispositiu de detecció de pressió integrat per evitar danys del PCB.
⑥ El buit integrat al capçal de muntatge agafa automàticament el xip BGA un cop finalitzada la desoldització.
- Màquina: 1 conjunt
- Tot plegat en casos de fusta estables i forts, adequats per a la importació i exportació.
- Boquilla superior: 3 ordinadors (31*31mm, 38*38mm, 41*41mm) Boolzt: 2PCS (34*34mm, 55*55mm)
- Feix: 2 ordinadors
- Plum Knob: 6 PCS
- Fixació de la unicersal: 6 ordinadors
- Cargol de suport: 5 ordinadors
- Penet de raspall: 1 ordres
- Copa de buit: 3 ordinadors
- Agulla de buit: 1 PCS
- Tweezer: 1 PCS
- Fil
- Llibre d’instruccions professionals: 1 PCS
- CD d’ensenyament: 1 PCS
