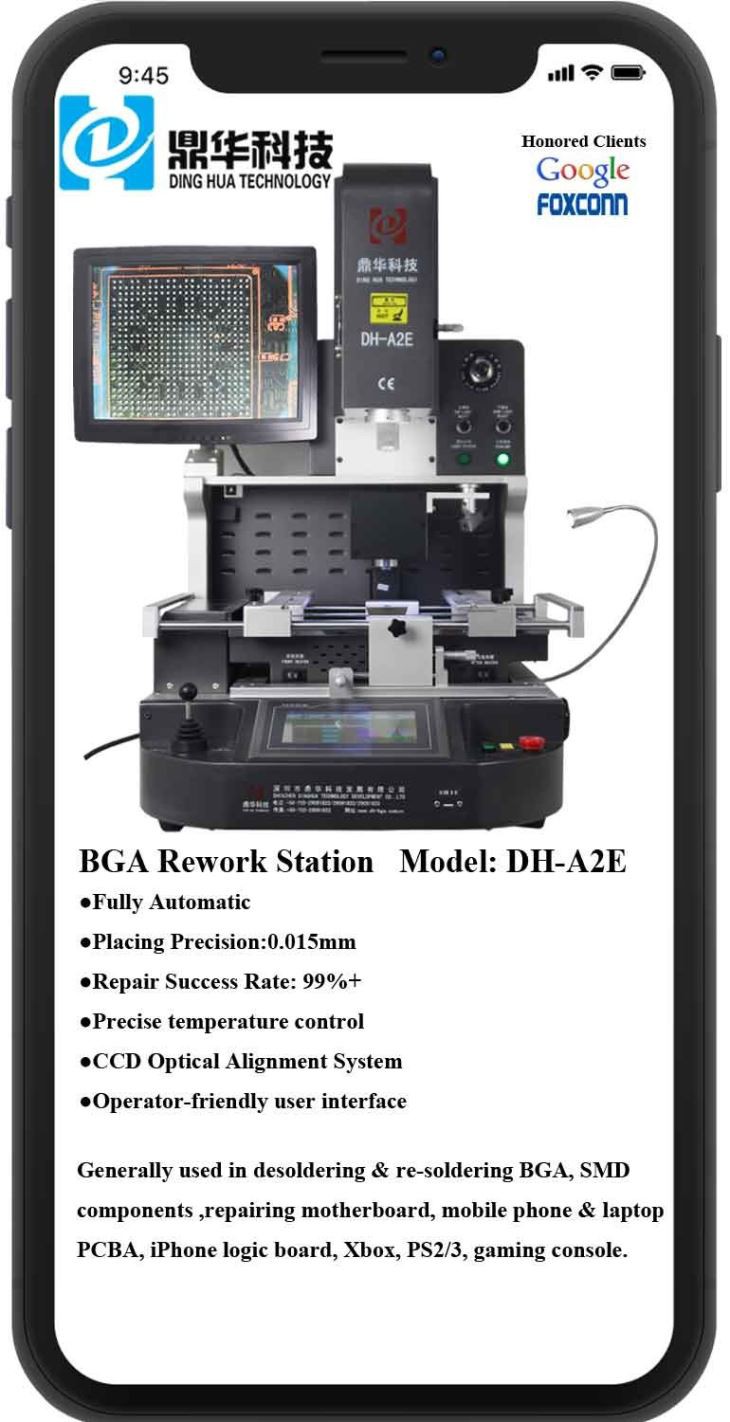

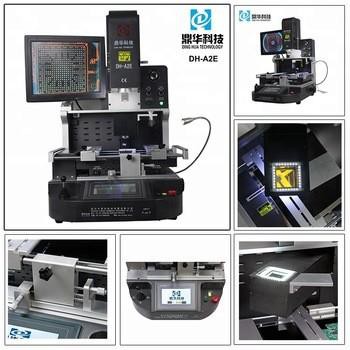

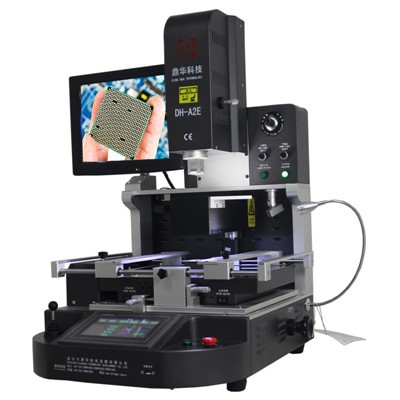

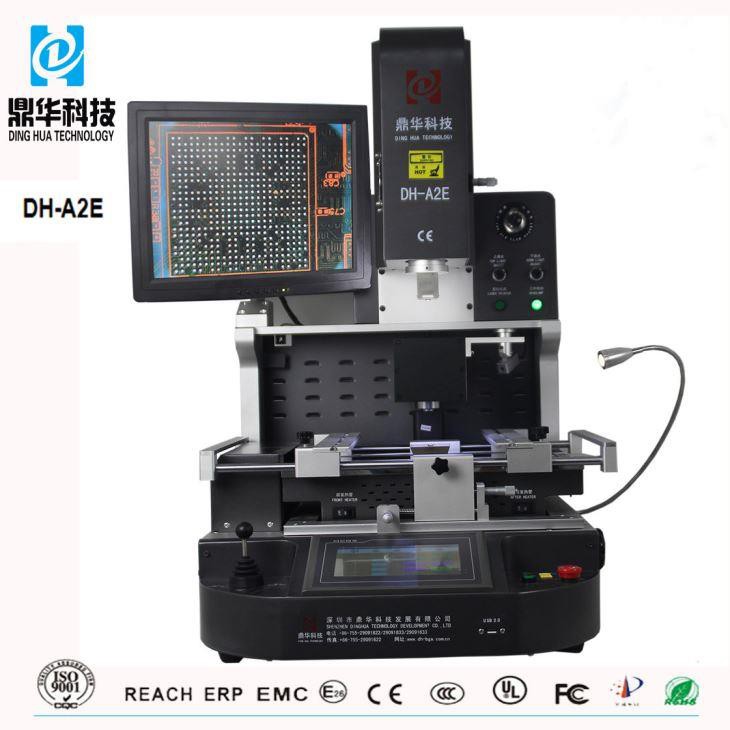

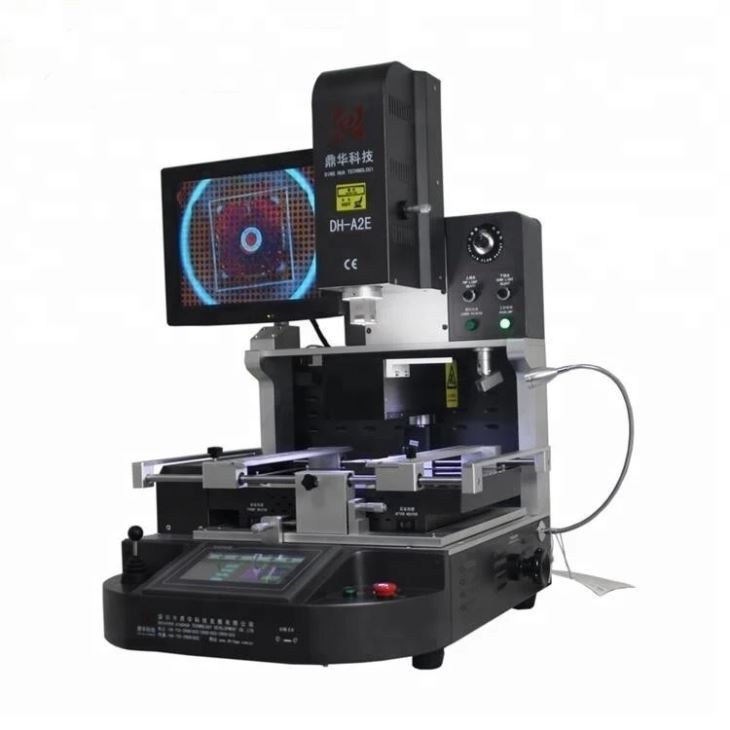

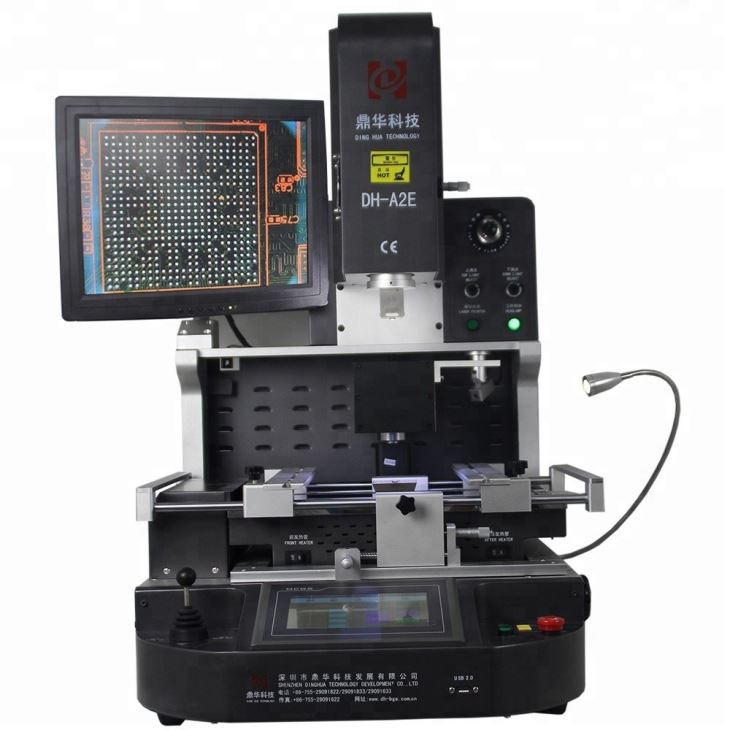

Eines de reparació d'IC ​​mòbils d'alineació òptica

Eines de reparació d'IC ​​mòbils d'alineació òptica

Les eines de reparació d'IC ​​mòbils d'alineació òptica són equips especialitzats utilitzats per a la reparació i l'alineació de precisió de circuits integrats (CI) en dispositius mòbils com ara telèfons intel·ligents. Aquestes eines, que sovint formen part de les estacions de retreball BGA, inclouen sistemes òptics d'alta precisió, com ara microscopis o càmeres, per posicionar amb precisió els circuits integrats. Asseguren l'alineació adequada de components petits, com els xips BGA, amb els coixinets de la placa de circuit. El sistema també inclou equips de soldadura o reelaboració amb funcions automatitzades i control precís de la temperatura, que permeten reparacions segures i eficients.



Desoldar BGA Ball i llauna



Especificacions:

1	Potència total	5200w
2	3 calefactors independents	Aire calent superior 1200w, aire calent inferior 1200w, preescalfament infrarojo inferior 2700w
3	Tensió	AC220V±10% 50/60Hz
4	Parts elèctriques	Pantalla tàctil de 7 polzades + mòdul de control de temperatura intel·ligent d'alta precisió + controlador de motor pas a pas + PLC + pantalla LCD + sistema CCD òptic d'alta resolució + posicionament làser
5	Control de temperatura	K-Sensor de bucle tancat + compensació de temperatura automàtica PID + mòdul de temperatura, precisió de la temperatura dins de ± 2 graus.
6	Posicionament de PCB	Ranura en V + fixació universal + prestatge de PCB mòbil
7	Mida de PCB aplicable	Màxim 370x410mm Mínim 22x22mm
8	Mida BGA aplicable	2x2mm~80x80mm
9	Dimensions	600x700x850mm (L*W*H)
10	Pes net	70 Kg

Aplicacions:



Característica:

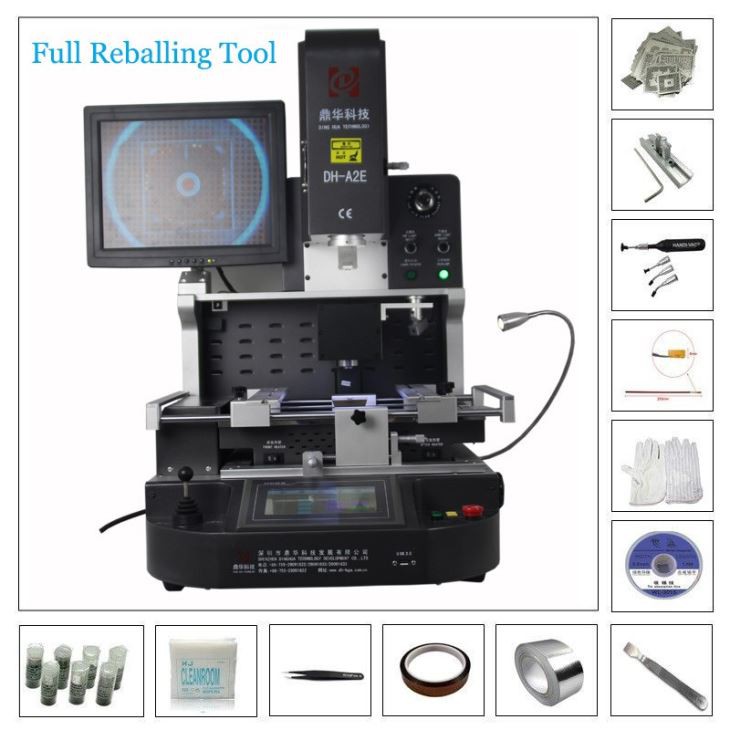

Llista d'embalatge:

Materials: caixa de fusta resistent + barres de fusta + cotons perlats a prova amb pel·lícula

1pc Eines de reparació d'IC ​​mòbils d'alineació òptica

1 bolígraf de pinzell

1 manual d'instruccions

1 CD de vídeo

3 broquets superiors

2 broquets inferiors

6 accessoris universals

6 cargols fixats

Cargol de suport de 4 unitats

1 pinça

Mida de la ventosa: Diàmetres en 2,4,8,10,11mm

Llave hexagonal interior: M2/3/4

Mida: 81*76*85CM

Pes brut: 115 kg



PMF

1. Com va el paquet? El procés de distribució és segur?

una caixa de fusta dura resistent, barres de fusta i cotó perlat a prova embolicat amb una pel·lícula funcionen junts per mantenir

la màquina està segura durant tot l'enviament.

2. Com es lliurarà? Quant de temps trigarà la màquina a arribar?

Normalment triga uns 5 dies per missatgeria de DHL, FedEx, UPS, etc.

O podeu viatjar en avió (Servei Porta a Aeroport) i arribar en uns tres dies.

En canvi, pots viatjar amb vaixell fins al port de mar; la necessitat mínima de CBM és d'1 CBM i el viatge dura 30 dies.

3.Podeu oferir la garantia? Què passa amb el suport post-compra?

La màquina té una garantia d'un any i l'assistència tècnica és gratuïta.

Després de comprar una de les nostres màquines, oferim assistència tècnica i pel·lícules educatives que s'adjunten

a l'equip.

4. És senzill utilitzar aquesta màquina? Encara puc utilitzar-lo de manera eficaç si no tinc cap habilitat?

De fet, les nostres màquines estan fetes per ser senzilles d'utilitzar. Tot i que aprendre a utilitzar-los normalment requereix entre dos

i tres hores, si ets hàbil, l'aprenentatge anirà molt més ràpid.

5, Ens donareu formació gratuïta si visitem la vostra fàbrica?

absolutament! Us convidem cordialment a assistir a una formació a la nostra fàbrica.

6. Quines són les condicions de pagament?

T/T, MoneyGram, Western Union, PayPal, etc.





Especificació:



Potència total	5200W
Escalfador superior	1200W
Escalfador inferior	2n 1200W, 3r escalfador IR 2700W
Tensió	AC220V/110V±10％ 50Hz
Sistema d'alimentació	Sistema d'alimentació automàtica per a xip
Mode de funcionament	Dos modes: manual i automàtic, elecció lliure! Pantalla tàctil HD, màquina-home intel·ligent, configuració del sistema digital.
Emmagatzematge del perfil de temperatura	50,000 grups (nombre il·limitat de grups)

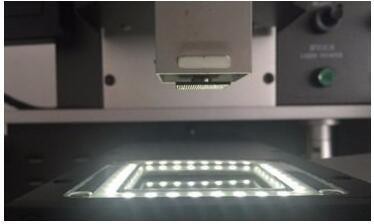

Lent de càmera òptica CCD	Estirament i plegat automàtic per agafar i col·locar el xip BGA
Ampliació de la càmera	1,8 milions de píxels
Ajustament del banc de treball:	± 15 mm endavant/enrere, ± 15 mm dreta/esquerra
Precisió de la ubicació:	±0,015 mm
Posicionament Bga	Posicionament làser, posició ràpida i precisa de PCB i BGA
Posició del PCB	Posicionament intel·ligent, la PCB es pot ajustar en direcció X, Y amb "suport de 5 punts" + suport de PCB de ranura en V + accessoris universals.
Il·luminació	Llum de treball LED de Taiwan, qualsevol angle ajustable
Control de temperatura	Sensor K, bucle tancat, control PLC
Precisió de la temperatura	±2 graus
Mida del PCB	Màxim 450×400 mm Mínim 22×22 mm
Xip BGA	1x1 - 80x80 mm
Espaiat mínim entre xips	0,015 mm
Sensor de temperament extern	1pc
Dimensions	L740×W630×H710 mm
Pes net	70KG
