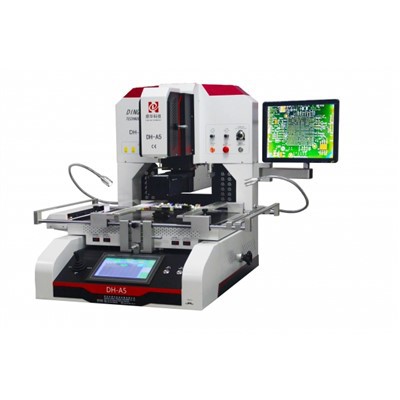

Màquina de reparació automàtica de la placa base

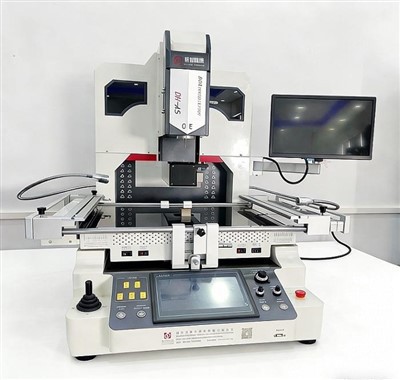

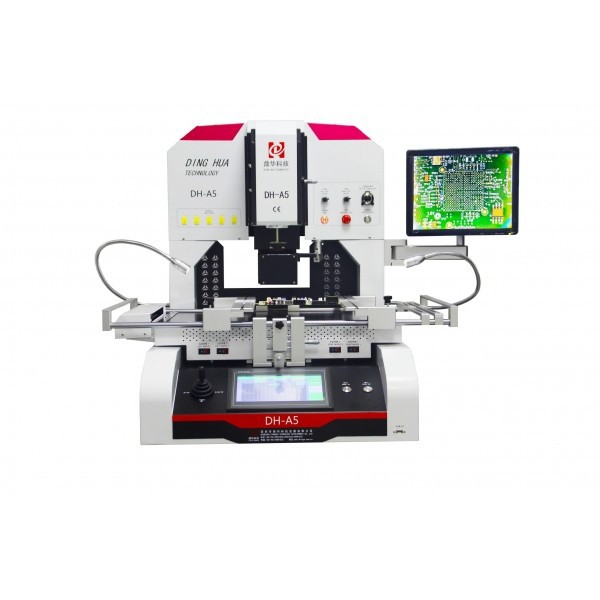

L'estació de retreball BGA d'alineació òptica totalment automàtica DH-A5 de Dinghua utilitza un sistema de control de moviment servo, que permet un control automatitzat de tres modes: soldadura, col·locació i eliminació. És estable, fiable, segur i altament eficient, alliberant completament la mà d'obra.
Descripció
Paràmetres del producte
|
Potència total |
6800W |
|
Escalfador superior |
1200W |
|
Escalfador inferior |
La segona zona de temperatura és de 1200 W i la tercera zona de temperatura és de 2700 W. |
|
poder |
AC220V±10％ 50/60Hz |
|
Dimensions |
L650×W700×H850 mm |
|
Posicionament |
Ranura en forma de V-, el suport de PCB es pot ajustar en direcció X o Y i equipat amb una pinça universal. |
|
Control de temperatura |
Termoparell tipus K-(sensor K) Control de llaç tancat |
|
Precisió de la temperatura |
±1 grau |
|
Mida del PCB |
Màxim 500×450 mm Mínim 10×10 mm |
|
Ajustament-del banc de treball |
± 15 mm davant i darrere, ± 15 mm esquerra i dreta |
|
Ampliació de la càmera |
10x-100x vegades |
|
Xip BGA |
2X2-80X80mm |
|
Espaiat mínim entre xips |
0,1 mm |
|
Sensor de temperatura extern |
5个, escalable (opcional) |
|
Precisió de col·locació |
± 0,01 mm |
|
Pes net |
92 kg |
| Característiques clau | sistema d'alineació òptica bga, estació de retreball automàtica bga, estació de retreball bga d'infrarojos |
Descripció del producte
1. Sistema de control integrat
Aquest ordinador industrial incrustat amb sistema d'alineació òptica bga amb pantalla tàctil HD i control PLC admet la visualització, l'anàlisi, la correcció i la supervisió de corbes de temperatura en temps real. L'inici protegit per contrasenya i l'edició de corbes garanteixen la seguretat operativa.
2. Control de temperatura de precisió
El control PID de bucle tancat de termopar tipus K d'alta precisió amb compensació automàtica manté la temperatura dins de ±2 graus. La interfície de calibratge externa permet una verificació i un ajust precisos de la corba.
3. Moviment i posicionament automatitzats
Els eixos XYZ servoaccionats amb ranura en V i posicionament lineal de llisca permeten un maneig de PCB ràpid i ajustable per a diferents dissenys i mides.
4. Fixació flexible
La pinça mòbil universal protegeix les vores de la PCB de danys i deformacions, compatible amb múltiples dimensions del paquet BGA.
5. Broquets intercanviables
Els broquets d'aliatge de titani giratoris de 360 graus en múltiples mides permeten una instal·lació i substitució ràpides.
6. Calefacció multizona
Tres zones de calefacció controlades de manera independent (superior/inferior) amb paràmetres de temperatura, temps, pendent, refrigeració i buit ajustables mitjançant HMI.
7. Perfils programables
Corbes de temperatura de fins a 8 segments per zona, amb un ampli emmagatzematge i edició, anàlisi i recordatori basats en pantalla tàctil per a diferents tipus de BGA.
8. Sistema d'alineació visual
L'alineació de vídeo digital d'alta precisió amb el moviment de la lent controlat per joystick garanteix una inspecció completa de les cantonades i el centre BGA, eliminant els punts cecs.
9. Refredament ràpid
El ventilador de flux creuat d'alta potència refreda ràpidament la PCB després de la soldadura per evitar la deformació.
10. Alerta de veu
L'avís previ audible 5-10 segons abans de la finalització del procés indica que l'operador està preparat.
11. Protecció de refrigeració automàtica
El sistema de refrigeració s'activa després que s'atura la calefacció i s'apaga a temperatura ambient per evitar el sobreescalfament i l'envelliment del dispositiu.
12. Manipulació totalment automatitzada
El sistema integrat de recollida i col·locació de BGA permet un funcionament intel·ligent i mans lliures per millorar l'eficiència.
13. Seguretat i certificació
Compatibilitat amb la CE amb protecció d'aturada d'emergència i apagada automàtica per a la prevenció d'accidents.
Imatges de detall
Aquesta estació de retreball automàtica de bga Utilitzant un programa PID precís, fa un seguiment i controla a una velocitat de 20 mil·lisegons per cicle, proporcionant informació en temps real-per a una visualització de la temperatura més precisa, errors més petits i més estabilitat.

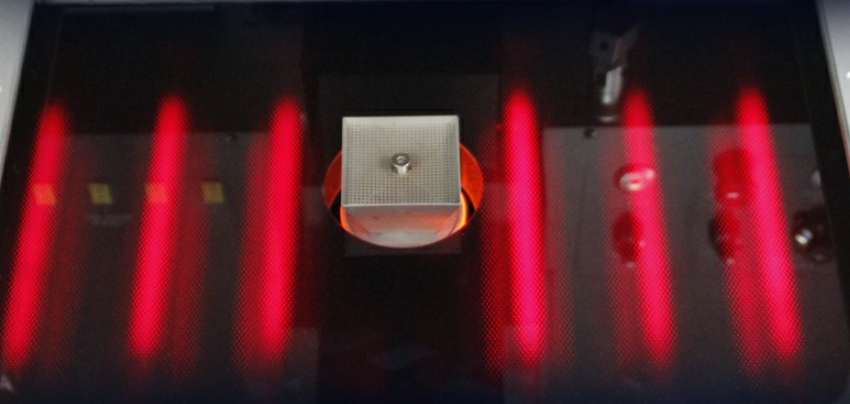

La zona de preescalfament de l'estació de retreball d'infrarojos bga utilitza LED infrarojos, que garanteixen un escalfament ràpid, un control estable de la temperatura, respecte al medi ambient, eficiència energètica i un aspecte atractiu i una llarga vida útil.

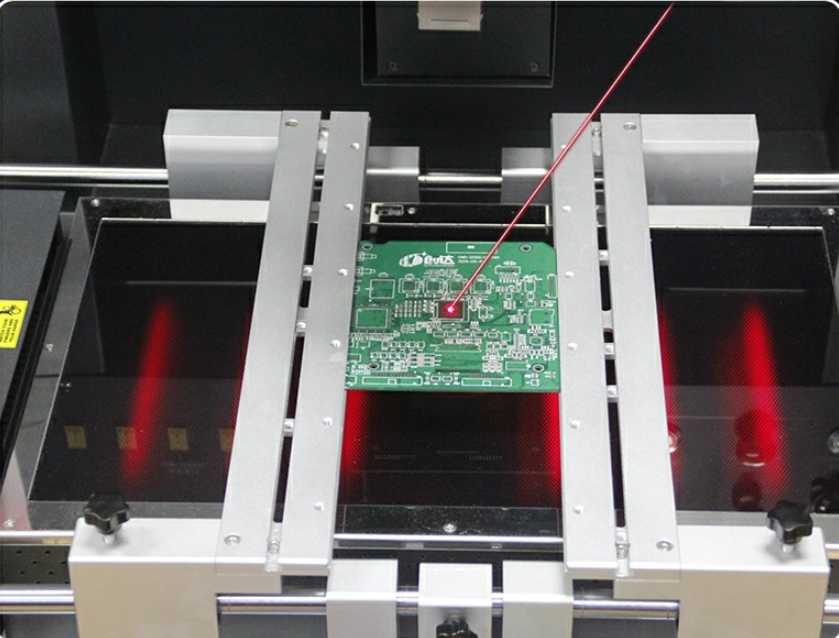

Amb el posicionament làser, la càrrega de PCB és ràpida i precisa en un sol pas.

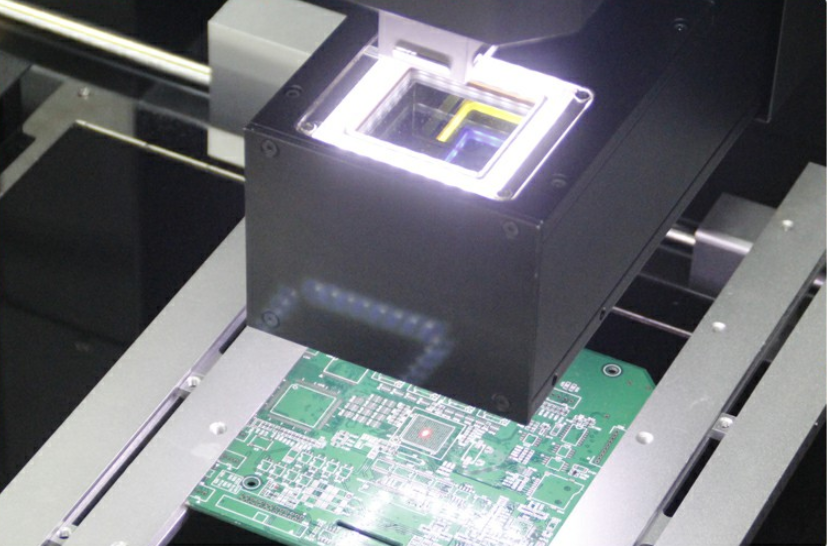

El posicionament òptic garanteix una alineació precisa del muntatge del xip.

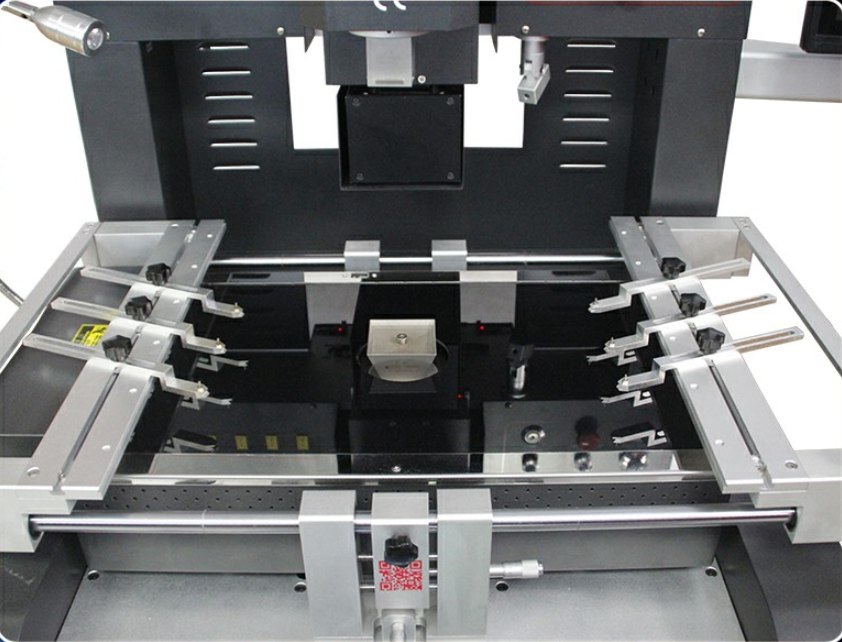

Sistema de posicionament adaptable per a una fàcil col·locació de PCB de totes les formes i mides.
