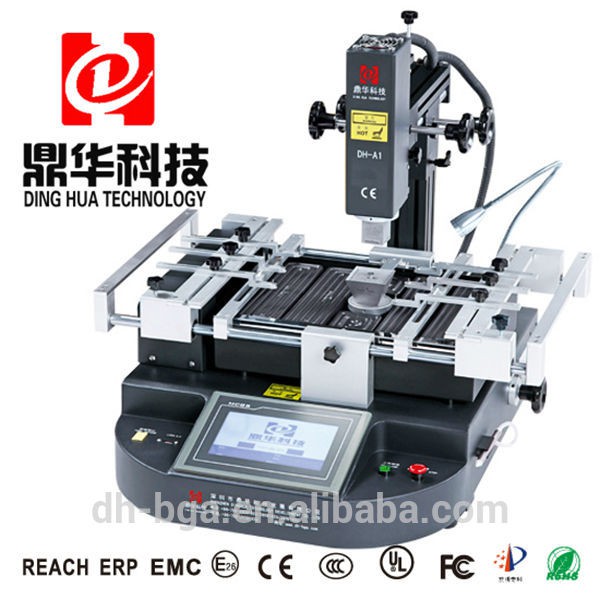

Estació de reelaboració bga de la pantalla tàctil Xbox360
Vista prèvia ràpida:
Preu original de fàbrica! La màquina de retreball BGA DH-A1 amb escalfador IR per a la reparació de Xbox360 ja està en estoc.
La nostra estació de retreball s'utilitza principalment en la reelaboració de BGA, CCGA, QFN, CSP, LGA, Micro SMD, LED, etc. Amb
Disseny innovador i multifunció, la màquina Dinghua pot fer un únic moviment, muntatge i soldadura.
1. Especificació
Especificació | ||
1 | Poder | 4900W |
2 | Escalfador superior | Aire calent 800W |
3 | Escalfador inferior Escalfador de ferro | Aire calent 1200W, infrarojos 2800W 90w |
4 | Font d'alimentació | AC220V±10% 50/60Hz |
5 | Dimensió | 640 * 730 * 580 mm |
6 | Posicionament | La ranura en V, el suport de PCB es pot ajustar en qualsevol direcció amb un accessori universal extern |
7 | Control de temperatura | Termopar tipus K, control de llaç tancat, calefacció independent |
8 | Precisió de la temperatura | ±2 graus |
9 | Mida del PCB | Màx. 500*400 mm Mínim 22*22 mm |
10 | Xip BGA | 2*2-80*80 mm |
11 | Espaiat mínim entre xips | 0,15 mm |
12 | Sensor de temperatura extern | 1 (opcional) |
13 | Pes net | 45 kg |
2.Descripció de l'estació de retreball DH-A1 BGA
1.Amb l'avís de veu 5-10 segons abans d'acabar l'escalfament: recordeu a l'operador que reculli el xip bga a temps. Després
La calefacció, el ventilador de refrigeració funcionarà automàticament, quan la temperatura es refredi a la temperatura ambient (<45℃ ),
El sistema de refrigeració s'aturarà automàticament per evitar que l'escalfador envelli.
2. Aprovació de la certificació CE. Doble protecció: protector de sobreescalfament + funció d'aturada d'emergència.
3.Connexió externa amb soldador digital, per a una ràpida, còmoda i alta eficiència per netejar la llauna!
4. Posicionament làser, fàcil i còmode de posicionar.
3.Per què hauríeu de triar Dinghua?
Som el fabricant professional de l'estació de retreball BGA. I fa més de 13 anys que estan en aquest registre.
Dedicat al disseny, desenvolupament, producció i venda.
2. La nostra màquina és la millor qualitat amb un preu baix. Són populars entre els tallers de reparació i les escoles de formació de tot el món.
Benvingut a ser el nostre agent.
3.Enviament ràpid: FedEx, DHL, UPS, TNT i EMS. Molts models en estoc tot el temps.
4.Pagament: Western Union, PayPal, T/T.
5.OEM i ODM són benvinguts.
6.Tota la màquina estarà equipada amb guia d'usuari i CD.

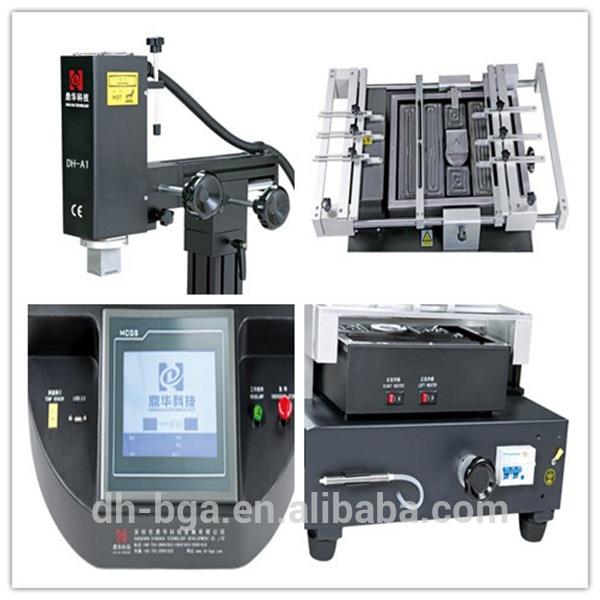

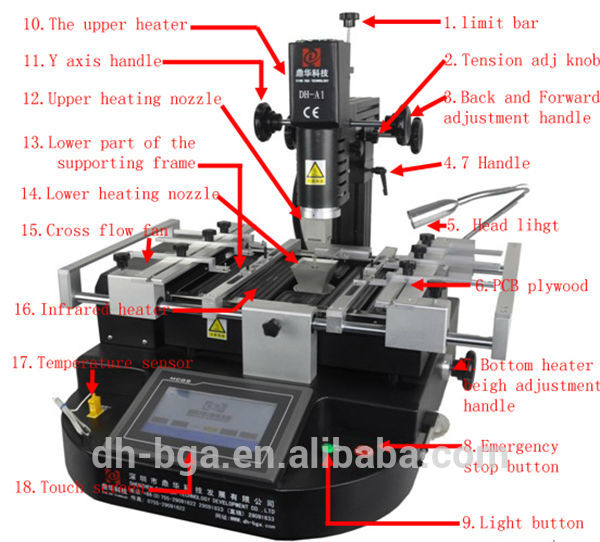

4.Imatges detallades de DH-A1 BGA REWORK STATION

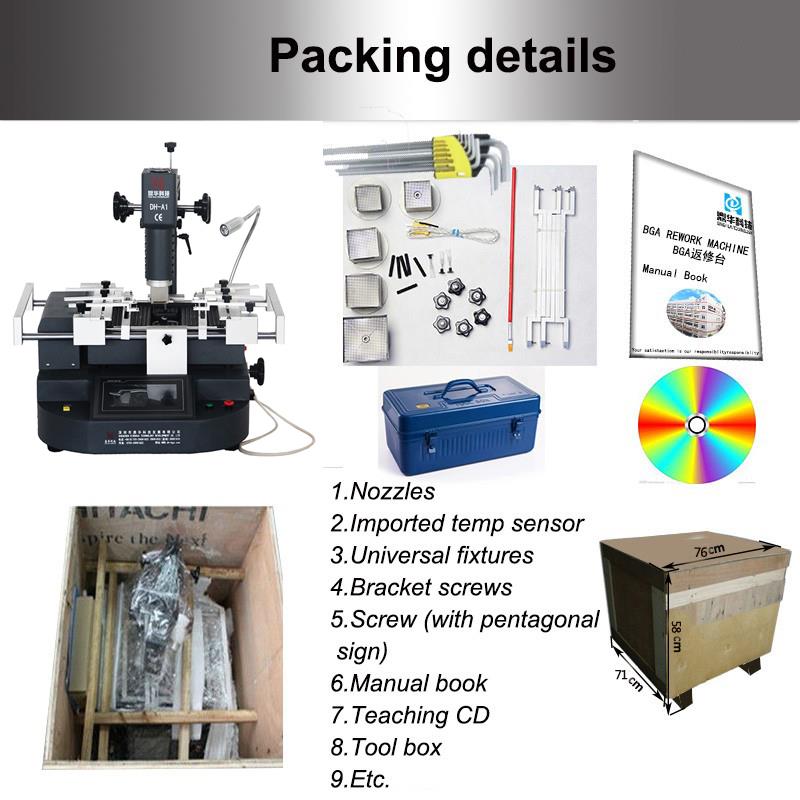

5 Detalls d'embalatge i lliurament de DH-A1 BGA REWORK STATION
6.Detalles de lliurament de DH-A1 BGA REWORK STATION
Enviament: |
1. L'enviament es farà dins dels 5 dies laborables després de rebre el pagament. |
2.Enviament de lliurament ràpid per DHL, FedEX, TNT, UPS i altres maneres, com ara per mar o per aire. |
7. Coneixements relacionats
BGA té una gran varietat de tipus de paquets i la seva forma és quadrada o rectangular. Segons l'arranjament
de les boles de soldadura, es pot dividir en BGA perifèric, esglaonat i complet. Segons els diferents substrats,
es pot dividir en tres tipus: PBGA (matriu de boles de plàstic Plasticball Zddarray), CBGA (ceramicballSddarray ceràmica
matriu de boles), TBGA (matriu de boles de tipus portador de graella de bola de cinta).
1, paquet PBGA (matriu de boles de plàstic).
Paquet PBGA, que utilitza resina BT / laminat de vidre com a substrat, plàstic (compost d'emmotllament epoxi) com a material de segellat,
bola de soldadura com a soldadura eutèctica 63Sn37Pb o soldadura eutèctica 62Sn36Pb2Ag (alguns fabricants ja utilitzen soldadura sense plom),
La connexió de la bola de soldadura i el paquet no requereix l'ús de soldadura addicional. Hi ha alguns paquets PBGA que són cavitats
estructures que es divideixen en cavitat amunt i cavitat avall. Aquest tipus de PBGA amb cavitat és per millorar la seva dissipació de calor
rendiment, s'anomena BGA millorat per calor, abreujat com EBGA, i alguns també s'anomenen CPBGA (matriu de boles de plàstic de cavitat).
Els avantatges del paquet PBGA són els següents:
1) Bona compatibilitat tèrmica amb la placa PCB (placa impresa, normalment la placa FR-4). El coeficient d'expansió tèrmica (CTE)
del laminat de resina/vidre BT a l'estructura PBGA és d'aproximadament 14 ppm/grau, i el del PCB és d'aproximadament 17 ppm/cC.
Els CTE dels dos materials són relativament propers, donant lloc a una bona concordança tèrmica.
2) En el procés de reflux, es pot utilitzar l'autoalineació de la bola de soldadura, és a dir, la tensió superficial de la bola de soldadura fosa per
aconseguir els requisits d'alineació de la bola de soldadura i el coixinet.
3) Baix cost.
4) Bon rendiment elèctric.
El desavantatge del paquet PBGA és que és sensible a la humitat i no és adequat per a paquets amb dispositius que requereixen
hermeticitat i alta fiabilitat.
2, paquet CBGA (matriu de boles de ceràmica).
A la sèrie de paquets BGA, CBGA té la història més llarga. El seu substrat és una ceràmica multicapa i la coberta metàl·lica està soldada
el substrat amb una soldadura de segellat per protegir el xip, els cables i les pastilles. El material de la bola de soldadura és un eutèctic d'alta temperatura
soldar 10Sn90Pb. La connexió de la bola de soldadura i el paquet necessita utilitzar una soldadura eutèctica de baixa temperatura 63Sn37Pb. El
El pas estàndard de la bola és d'1,5 mm, 1,27 mm, 1,0mm.
Els avantatges del paquet CBGA (matriu de boles de ceràmica) són els següents:
1) Bona hermeticitat i alta resistència a la humitat, donant lloc a una alta fiabilitat a llarg termini dels components envasats.
2) Les propietats d'aïllament elèctric són millors que els dispositius PBGA.
3) Major densitat d'embalatge que els dispositius PBGA.
4) El rendiment tèrmic és millor que l'estructura PBGA.
Els desavantatges del paquet CBGA són:
1) A causa de la gran diferència en el coeficient d'expansió tèrmica (CTE) entre el substrat ceràmic i el PCB (el CTE del
El substrat ceràmic A1203 és d'uns 7 ppm/cC i el CTE de la PCB és d'uns 17 ppm per ploma), la concordança tèrmica és deficient i
la fatiga de la junta de soldadura és el mode de fallada principal.
2) En comparació amb els dispositius PBGA, el cost de l'embalatge és elevat.
3) L'alineació de les boles de soldadura a la vora del paquet és més difícil.
3, CCGA (ceramiccolumnSddarray) matriu de quadrícula de columna ceràmica
CCGA és una versió modificada de CBGA. La diferència entre tots dos és que CCGA utilitza una columna de soldadura amb un diàmetre de 0,5 mm
i una alçada d'1,25 mm a 2,2 mm en lloc de la bola de soldadura de 0,87 mm de diàmetre a CBGA per millorar la resistència a la fatiga de la soldadura
articulació. Per tant, l'estructura columnar pot alleujar millor la tensió de cisalla entre el suport de ceràmica i la placa PCB causada per
el desajust tèrmic.
